10 чипов времени задержки времени -
Цена: 155руб. (¥7.3)
Артикул: 613276269645
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:金丽牛旗舰店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥44930руб.
¥4.596руб.
¥ 14 13275руб.
¥6.32134руб.

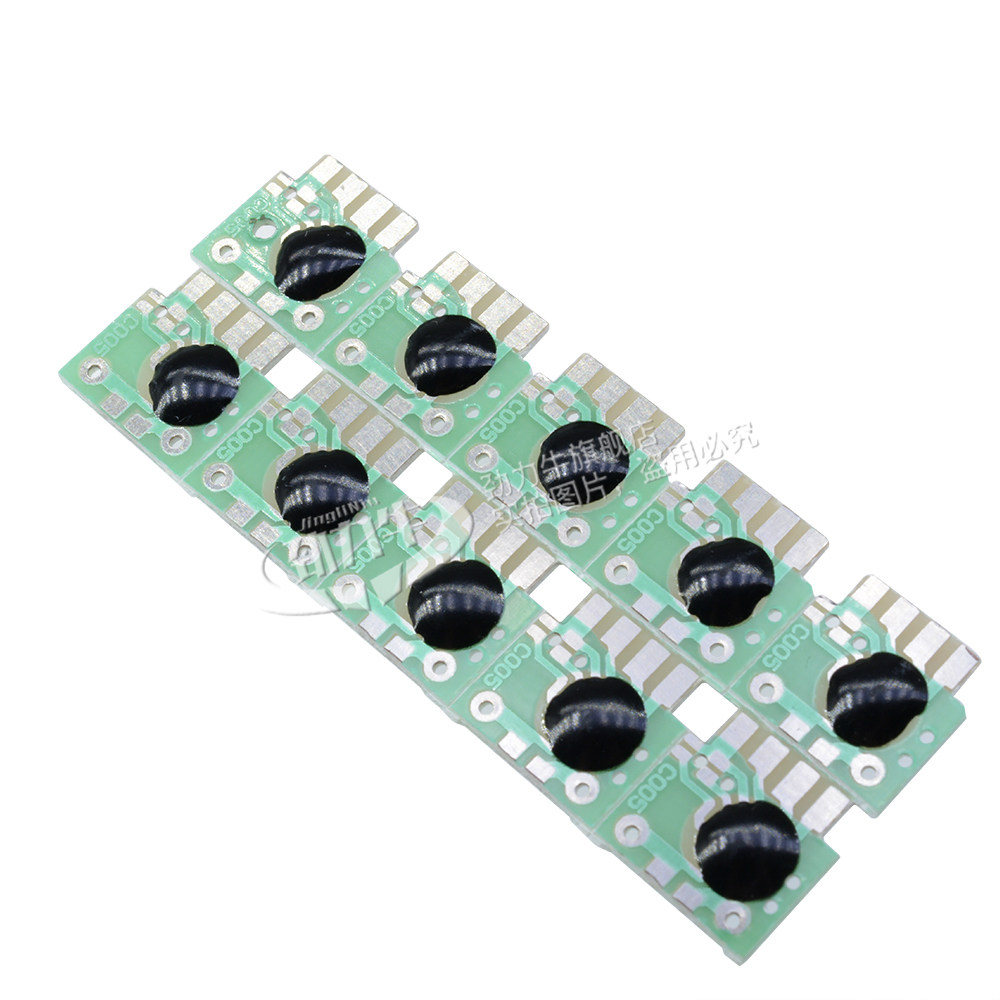

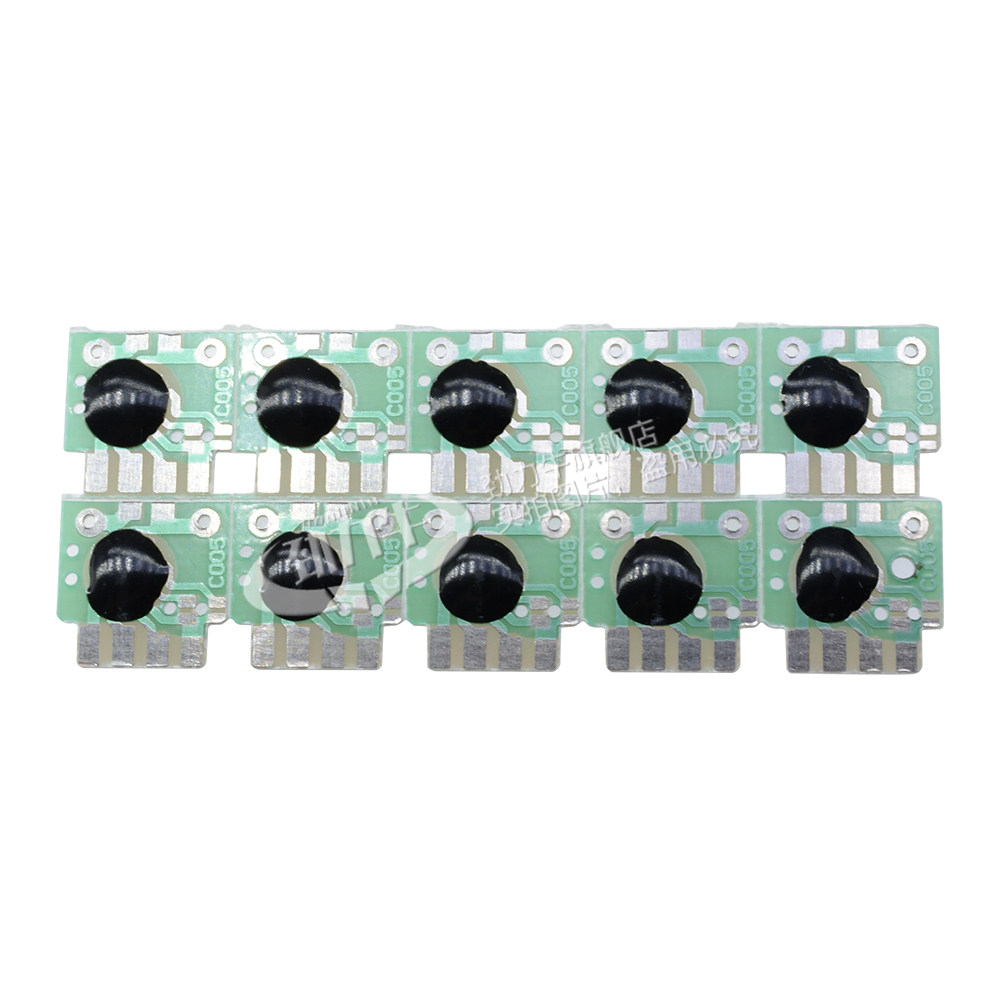

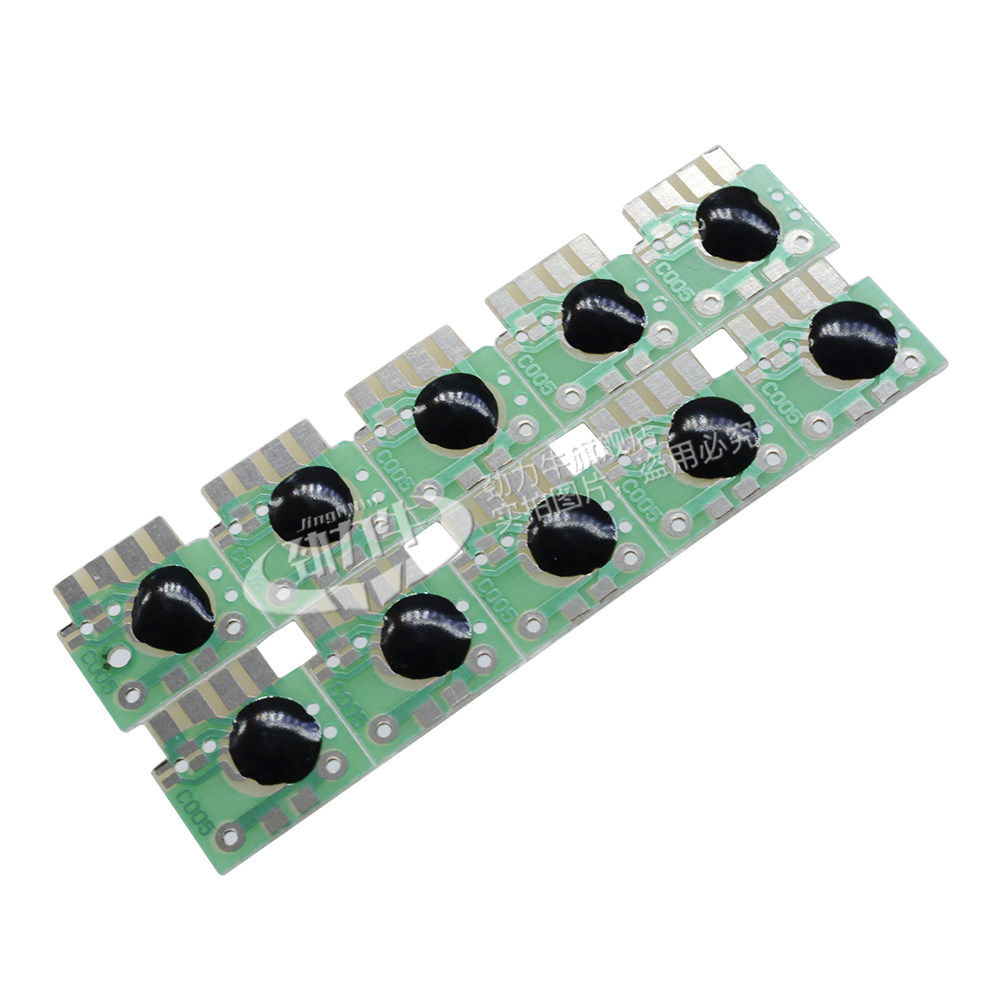

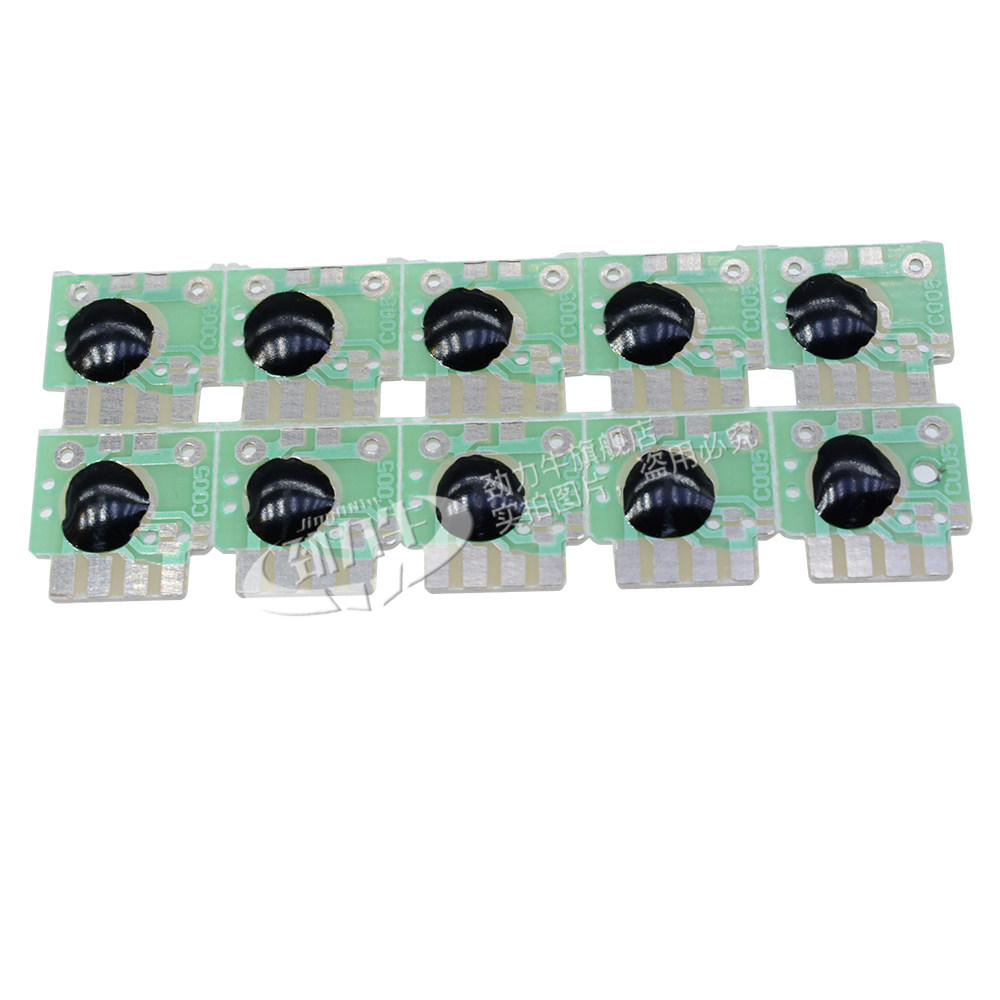

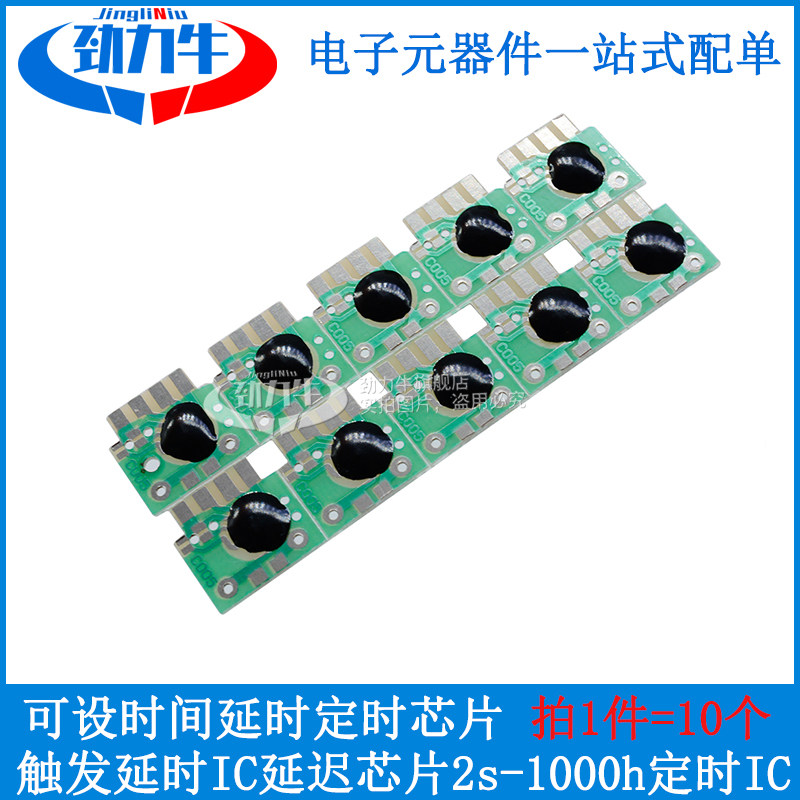

[10个装 可设时间的延时定时芯片触发延时IC延迟芯片/2s-1000h定时IC]
[规格书请自行下载，将以下括号中的内容复制到浏览器中进入下载(无需注册)] [链接:] [https://pan.baidu.com/s/1ykg4pBT7oubdFYOLm8W7Mg]&[nbsp;密码:]vev4
[外形约12mm*12mm，工作电压2v-5v，定时时间可设置为最小2秒到最高1000小时，详见如下描述：]
[功能与设计说明：]
[1.电路按要求连接好且设定好时间电阻与供电电压；]
[2.上电未触发前输出端为高电平；]
[3.触发端]"[下降沿]"[触发有效，触发后输出端立即变为低电平同时电路开始计时；]
[4.设定的计时时间到后输出端恢复为高电平，等待下一个]"[下降沿]"[触发；]
[5.芯片为不重复触发型，意思是在触发后芯片输出低电平期间内继续触发的话，触发无效；]
[6.触发端的]"[下降沿]"[触发是指从高电平变为低电平的变化瞬间；]
[7.一般高电平是指VCC电压，低电平指0-0.3v或GND，只要符合该电平要求即可；]
[8.触发端可以对地接轻触开关或单片机IO口或其它数字电路产生]"[下降沿]"[都可以有效触发；]
[9.可设计成上电触发，只须将触发端对地短路，上电即被触发，时间到后输出恢复成高电平，等待下一个]
[下降沿再次触发。]
[芯片特点：]
[1.采用CMOS工艺低功耗，无铅环保。]
[2.输出低电平可直推LED(请加限流电阻)，输出高电平可推三极管(请加限流电阻)。]
[3.可用电阻调定时时间，有8*N(N=0.1.2.3)倍定时选择，时间可从2s-1000h可调。]
[4.可选择触发定时和触发端接地上电定时。]
[5.待机输出高电平，下降沿触发，触发后输出低电平，延时结束后恢复高电平。]
[引脚说明：]

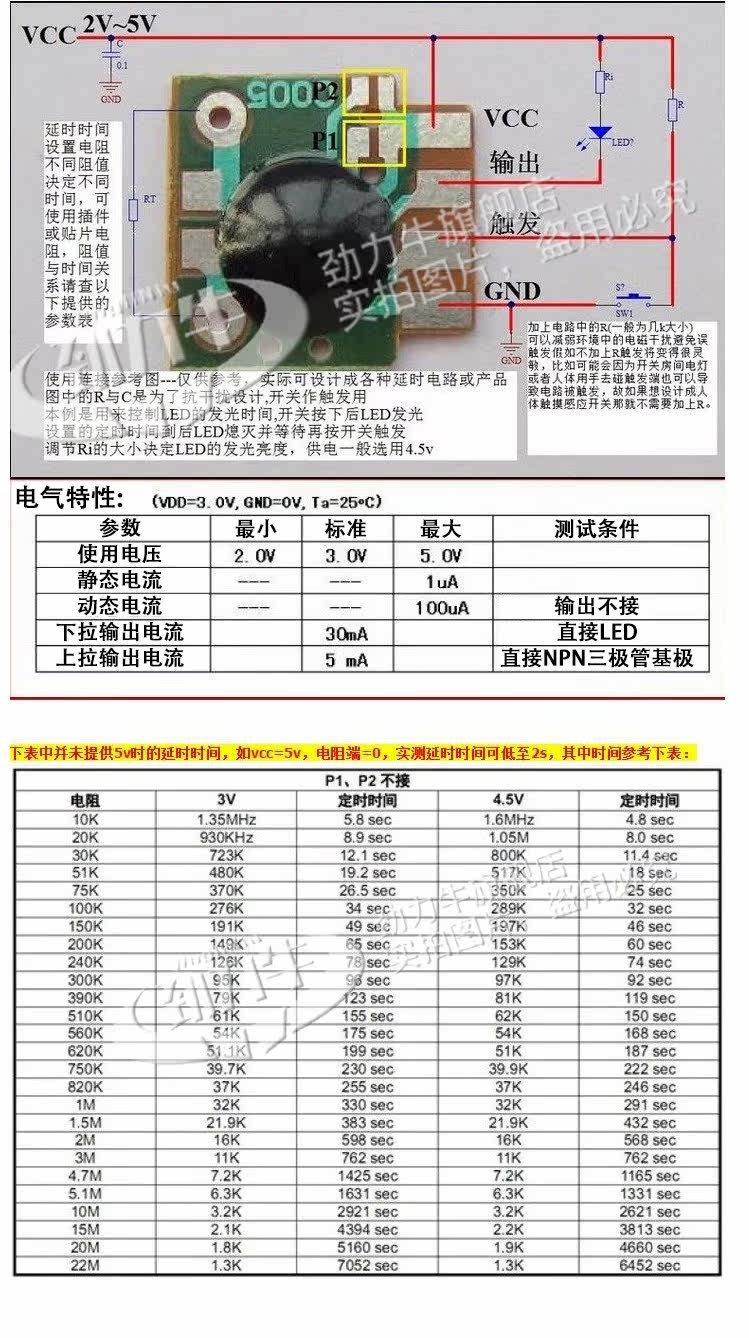

[下图从下往上数：PIN1=电源负，PIN2=触发，PIN3=输出，PIN4=电源正]
[下图中的P1短路(两小焊盘短路)定时时间等于在电阻表中的时间乘以8倍]
[下图中的P2短路(两小焊盘短路)定时时间等于在电阻表中的时间乘以64倍]
[下图中的P1、P2同时短路(两小焊盘短路)定时时间等于在电阻表中的时间乘以512倍]
[以下用图片与参数表提供更多的设计信息，请仔细参考：]
