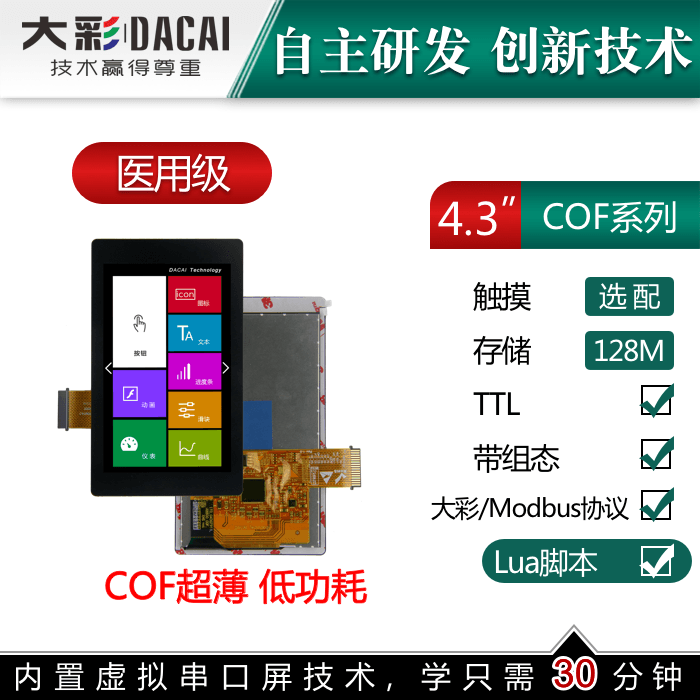

DA CAI 4.3 -INCH M -TYPE ULTRA -THIN COF SERIAL SCEER/LOW POARGERSE/SCRIPT/CONFIGURUTION/DC48800M043
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Емкость
- Без касаний
| Прикосновение метод: | Емкость, Без касаний |

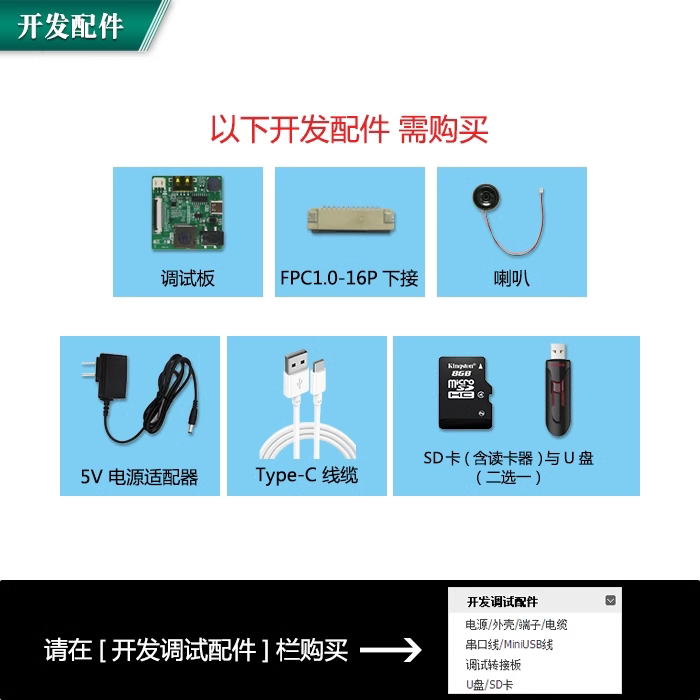

| Разработанные аксессуары/Development accessories |
При покупке пользовательских товаров вам необходимо подготовить следующие аксессуары для корректировки: Совет отладки COF серии COF (должен купить первую покупку первой покупки), конец FPC,5 В питания, линия типа C, SD-карта (включая чтения карт)/U Диск (два варианта), динамики.
Если пользователю нужно купить аксессуары отдельно, пожалуйстаНажмите нижеВведите аксессуарКупить:
◆ Ссылка на покупку аксессуаров: https://item.taobao.com/item.htm?&id=752385674876&spm=pc_detail.27183998/evo365560b447257.202206.1.4e557dd6u5FfV0
◆ COFДрайвер установки отладки:https://www.gz-dc.com/uploads/file/20230816/CH340%E9%A9%B1%E5%8A%A8(USB%E8%BD%AC%E4%B8%B2%E5%8F%A3TTL%E9%A9%B1%E5%8A%A8).zip
◆ Схема схема отладки COFА https://www.gz-dc.com/uploads/file/20231128/M%E7%B3%BB%E5%88%97COF%E8%B0%83%E8%AF%95%E6%9D%BF%E5%8E%9F%E7%90%86%E5%9B%BE(1).zip
| Покупка нужно знать/Purchase notice |
| Информация для заказа/ Order information |
◆Номер продукта:
DC48800M043_1C_COF (TTL, конденсатор Touch)
DC48800M043_1N_COF (ttl, без прикосновения)
◆Загрузите отчет о тестировании на надежность, механический размер, книгу спецификации параметров и другая информация.
пожалуйстаСкопируйте ссылку после входа в URL -адреса в адресной строке браузераОткрыть на новой странице
https://www.gz-dc.com/uploads/file/20240131/DC48800M043_1X_COF%20datasheet_V1.0.pdf
| Особенности продукта/ функции продукта |
(1) Используйте 400 м SOC процессор, экран работает быстрее, и вы можете запустить по вызову
(2) Поддержать любые национальные языки по всему миру, только один набор прекрасных работников, один -один из них.
(3) Поддержать программирование сценариев LUA, управлять логикой и алгоритм внутри экрана и уменьшите частоту связи
(4) ряд тяжелых испытаний, таких как радиация EMI, высокая и низкая температура, микроволновые помехи, помехи катушки и групповой импульс, требуемый для клинической медицинской помощи
(5) Низкое энергопотребление.Самый темный режим подсветки составляет всего 0,4 Вт под процессором процессора на полной скорости, а спящий режим ниже
(6) Традиционное управление конфигурацией удовлетворяет потребности 95%пользователей
(7) Поддержать удаленные обновления изображений, прошивки, инкрементных обновлений и обновления во время работы
(8) Панель использует Boe/Qunchuang/Hancai и другие совместимые бренды (в зависимости от поставки рынка, без дополнительного уведомления)
(9) Используя технологию COF Ultra -Thin Structure, клиенты используют гибкую установку, богатые внешние интерфейсы

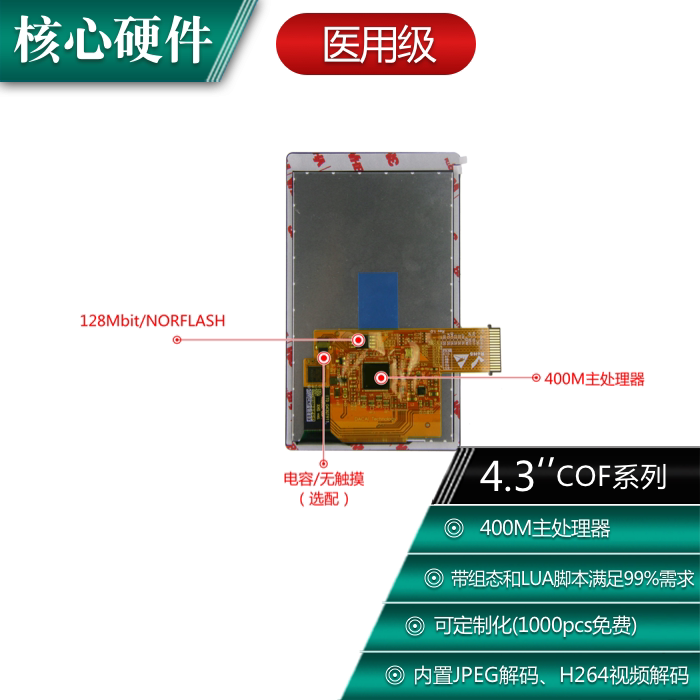

| Архитектура продукта/ Product architecture |
M Series32 Эксклюзивные индивидуальные процессоры приняты, и видео память SDR, декодирование изображения JPEG интегрировано внутри.
Ниже приведено эталонное изображение конфигурации аппаратного обеспечения такого размера,ЕмкостьПример
| Технические характеристики/ Parameter specifications |
◆Параметры продукта | |
Описание модели | DC48800M043_1C_COF(TTLКонденсатор прикосновение) DC48800M043_1N_COF(TTLБез касаний) |
серия продуктов | MСерия, медицинская оценка |
Основной процессор | 400M SOCпроцессор |
Операционная система | Без операционной системы вы можете запустить с помощью питания |
Тип соглашения | Набор инструкций по установке большого цвета по умолчанию, верхняя машина может быть настроена и запуститьMODBUSRTUА такжеXGUSпротокол |
Язык сценария | LUAФункция скрипта, логика, протокола и алгоритма записано пользователями на экране |
размер | 4.3дюйм |
Разрешение | 480*800 |
Направление установки | поддерживать0А также90А также180и270Вращение и отображение дисплея |
хранилище | 128Mbit |
Шрифт | Встроенный в векторный шрифт, Edge Anti -Aliasing Laturant, поддержка в любом возрастеASCIIА такжеGBKА такжеGB2312А такжеUNICODE(Global Language) Библиотека шрифтов, вы также можете настроить любой компьютерный дисплей шрифта |
Хранение изображений | поддерживатьJPEGА такжеPNG(Полупрозрачный/Сжатие, поддерживайте любые маленькие и маленькие изображения хранения.Совокупный контракт на хранение 185Чжан Кванпинг Фотография(Размер80KB/Чжан подсчитал, не рекомендуетсяBMPФормат)СущностьКоэффициент сжатия изображения отличается, Это значение будет плавать вверх и вниз |
цвет | 65Kцвет,16ПозицияRGB |
Напряжение | 5V(±0.2V) |
Энергопотребление | Подсветка самая темная:0.6W |
Самая яркая подсветка:1.7W | |
Метод связи | TTL |
Коммуникация Поттер | 1200~921600bps,Типичная скорость готтера:115200bps |
Связь с подключением -в спецификации | FPC1.0-16P |
Картина локальная загрузка | SDКарта, серийный порт,Uтарелка |
Прошивка локально/Удаленное обновление | вставлятьSDМестное обновление/Поддержка пользователя материнская плата |
Изображение удаленного обновления | Пользователи поддержки для использования своего последовательного порта материнской платы для обновления экрана, связанная с изображениями, библиотека шрифтов, файлы конфигурации и т. Д. |
Эффективная область отображения экрана (AAПолем | длинный*Ширина =93.6mm*56.2mm |
Размер продукта (длинный*Ширина*высокий) | 114.4mm*66.8mm*6.4mm(MAXВключаяTPиFPCПолем |
Поддержка программного обеспечения верхней машины | VisualTFT® |
Аудиоплеер | MP3Аудио формат(труба4ω2 Вт, Одинокий), Делиться пространством для хранения с изображениями.нравитьсяmp3Скорость выборки формата128kbps, Занять хранилище0.92MB/минута |
Проигрывание видео | MP4Видеоформат, обмен пространством для хранения с изображениями.нравиться1Резолюция есть800*600, Ставка видеодада3000Kbps, Аудиокодист166Kbps, Частота кадров25HzВидеофайлы, занимая хранилище21.9MB/минута |
| |
◆Параметры надежности | |
Рабочая Температура | -20~+70 ℃ |
температура хранения | -30~+80 ℃ |
ESDтест | IEC 61000-4-2 AirА±8KV(Нет перезапуска) |
EFTтест | IEC 61000-4-4Национальный стандарт4(Напряжение:±4KV;частота:100/5KHZ;время:120S), Без перезапуска, нет нарушений дисплея, без прикосновений и т. Д., Функция теста нормальная |

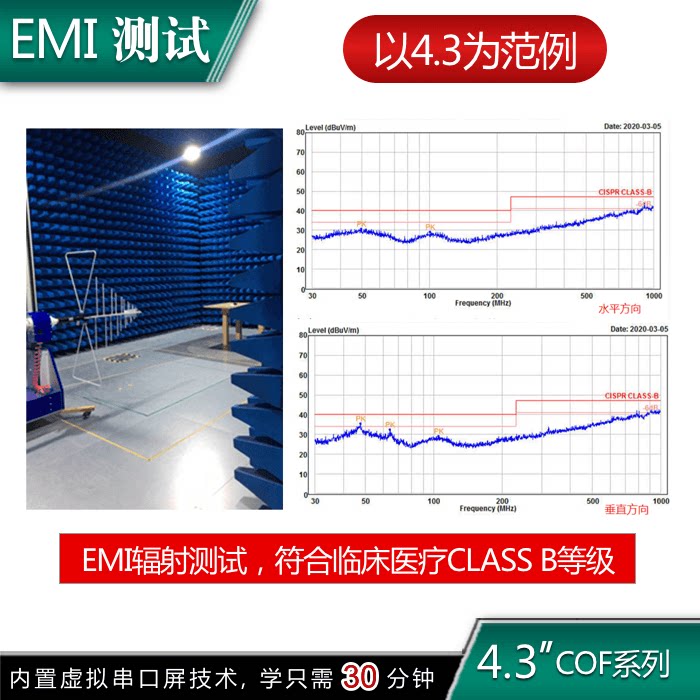

Радиационный тест | EN55022 ClassB |
|
|
◆Основная конкурентоспособность продукта | |
Цикл обучения | 30Знакомо с средой разработки за считанные минуты,3Бог завершает инфекционную конструкцию человеческого комплекса |
Отладка программы | Верхняя машина интегрирована"Виртуальный серийный экран", Не нужно подключать аппаратное обеспечение, напрямуюKeil IDEДолговая отладка |
Время начала | Гонки для работы, запуск, без времени загрузки системы |
Управление конфигурацией | С мульти -языковым, кнопками, текстом, меню «Drop -Down», панелью прогресса, слайдером, инструментом, анимацией, двухмерным кодом, кривой, исторической кривой, записями данных, круговой панелью прогресса, подразделением для скольжения и других элементов управления конфигурацией. |
Система клавиатуры | Встроенные -В виртуальных числах, клавиатуры персонажа, поддержки китайских и английских методов ввода, могут настроить клавиатуры |
Запись данных | Поддержать экспорт контента управления данными для экспорта в экспортSDКарта |
Технология слоя | Система, встроенная -В нескольких дисплеях скорость переключения быстрее |
Функция мульти -языка | Фабрика может быть предварительно установлен15Плакат на любой национальный язык в мире, один, чтобы переключить требуемый язык без нескольких подходовUI |
Логическая операция обработка | Верхняя машина встроенаLUAПарсер сценария, пользователи могут настроить различные сложные логические отношения и протоколы на экране,Познакомьтесь с клиентом99.9%Требования к функции продукта |
Удаленное обновление | Поддержка прошивки экрана экрана для обновления последовательных портов, инженерных файлов, обозначенных изображений, файлов конфигурации и библиотек шрифтов и т. Д. |
жизненный цикл | Используя традиционные процессоры больших брендов, он непрерывно проводился в течение многих лет |
| |
| |
Отображать | IPSЖК -экран |
Трубка подсветки | LED |
Яркость (cd/m²Полем | 400 |
Жизнь подсветки (hПолем | >20,000 |
Контраст | 1000:1 |
Перспектива (L/R/T/BПолем | 80/80/80/80 |
| |
◆Сенсорная панель (необязательно) | |
Touch Type | Конденсатор сенсорный экран |
Метод прикосновения экрана емкости | Единственная точка, скользящее прикосновение |
Скорость трансмиссии на экране конденсатора | 90%выше |
Время прикосновения экрана емкости | Теория количества экранов емкости - бесконечное время, срок службы связана с рабочей средой (пыль, влажность) |
Крышка емкости | Можно настроить в соответствии с пользовательскими чертежами"Стеклянная крышка+Емкость"Интегрированная служба подгонки |
| |
◆Индивидуальная служба | |
Пользовательская стоимость | Один -время1000PCSКонтракт, некоторые могут быть бесплатными |
Аппаратная схема | настраиваемыйPCBРазмер, толстая цепь, добавить пользовательский схему, температурный дисплей военного уровня и т. Д. |
Настройка программного обеспечения | Настроить специальные инструкции или элементы управления в соответствии с потребностями пользователя, чтобы уменьшить сложность разработки пользователей |
Художественный сервис | Может предоставить картинки искусства, искусство и конструкцию продукта. |
другой | Настраивать спрос на удовлетворение всех потребностей пользователей |
Эта схема установки применима только к продукту с клеем.
Для ссылки на диаграмму установки с моделью фона, структура клиента требуется без геля.
| Испытательное оборудование/ The device under test |
Перед массовым производством было выполнено серия тестов на надежность на основе процесса: высокая и низкая температура, Осг, групповой импульс, излучение, срок службы и другие тесты для обеспечения качества продукта.
| Введение управления конфигурацией/ Configuration control |
1. Управление кнопкой
Все кнопки на экране инженерного экрана настроены через программное обеспечение VisualTft в верхней машине. Без участия пользовательской программы, переключения экрана, нажатия кнопок или отскок, кнопки являются взаимно эксклюзивными, и вывод пользователей; любые кнопки на экране нажимают или упорядочены Когда он появится, экран загрузит идентификатор и значение состояния кнопки для пользователя. Пользователь получает последовательные инструкции и анализирует последовательную машину, чтобы определить движение текущей кнопки.
2. Управление текстом
Пользователь устанавливает координаты дисплея, цвета, шрифты и цвета фона на экране через верхнюю машину. Эти текстовые атрибуты будут загружены в файл конфигурации экрана с изображением, а затем пользователь должен только отправлять символы на соответствующий текстовый идентификатор Для отправки данных можно отобразить данные.
3. Управление анимацией
Осознайте пользователя пользователя в любое время, чтобы управлять воспроизведением, остановкой, подвеской, верхними и нижними рамами, а также обозначенным воспроизведением кадров анимации GIF.
4. Контроль значков
Поймите, что пользователи заполняют различные диаграммы состояния в одном и том же положении в одном и том же положении, например: нагрев, переключение значков состояния охлаждения, изменения мощности мобильного телефона, сила сигнала WiFi устройства, а также циркулярный дисплей прогресса и т. Д.
5. Контроль кривой
Одному микрокомпьютеру пользователя только необходимо отправлять данные HEX из отбора проб AD, экран автоматически подходит, а спереди и сзади смещаются. Нет необходимости участвовать в одном микрокомпьютере, он также может увеличить или уменьшить Данные выборки рекламы, а затем отображают их на экране.
6. Управление прибором
Настройка панели прибора заранее на верхней машине, пользователь должен только отправить соответствующее значение для достижения вращения указателя.Если диапазон шкалы набора составляет 0-180, пользователю необходимо отправить значение 90, а указатель автоматически превратится в масштаб 90.
7. Управление вводом прогресса
Через такие параметры, как направление, начальное значение, конечное значение, перспектива и фоновая карта панели прогресса заранее, пользователю необходимо только отправить соответствующее значение отображения для достижения увеличения или уменьшения панели прогресса.
8. Управление слайдером
Установите параметры размера курсора ползунка, значения масштаба, начального значения, конечного значения и фоновой диаграммы слайдера. Когда пользователь перетаскивает курсор или нажимает на определенную шкалу, устройство немедленно загрузит положение текущего курсора.
9. Получение контроля меню меню
Заранее установите положение меню «Drop -Down», опцию меню, идентификатор управления текстами, пользователь нажимает значок «Потянуть», автоматически всплывает параметр меню и нажмите на элемент меню. Загрузите идентификатор управления меню и меню. значение опции.
10. RTC Clock Control
Через верхнюю машину установите размер отображения времени экрана, положение и режим (обратный отсчет, плавное время). Пользователь загружает проект за экраном. Время будет автоматически отображаться на экране. Вы также можете отправить соответствующие инструкции для запуска Функция времени или обратного отсчета.
11. Spling Select Control
Настройка времени управления спецэффектами, аналогичным управлению управлением.Пользователь предварительно заполнен во всех альтернативных данных через верхнюю машину, а затем устанавливает выбранные и незащищенные цвета. к одному микрокомпьютеру пользователя.
12. Контроль QR -кода
Одиночная машина пользователя -напрямую отправляет текстовую информацию на экран и автоматически рисует двухмерное кодовое изображение.Сканирование мобильного телефона пользователя может отображать информацию ввода.Размер и алгоритм двухмерного кода могут быть установлены на верхней машине.
13. Виртуальная клавиатура и метод ввода
Верхняя машина заскочит настройки клавиатуры в положении на изображении заранее. После нажатия области система автоматически всплывает встроенную клавиатуру. После того, как пользователь выбирает метод ввода китайского и английского языка, нажмите OK. Все. Все. Входные символы загружаются в одно -хип -микрокомпьютер в коде ASCII или методе кодирования китайского символа. Эссенция
14. Управление аудио и видео
Он используется для вставки видео в любую позицию экрана, а регулировка громкости, воспроизведение, пауза, остановка и отображение вращения достигаются путем отправки инструкций.Видео также может быть наложено на динамический текст и дисплей значков.
15. Историческая кривая контроль
Система объединяет данные сбора, загруженные пользователем с текущим временем экрана, и отображается в системе координат интерфейса.Пользователи могут просматривать все исторические записи кривой с помощью полосов.
16. Управление записями данных
Удобно записывать состояние работы устройства, тревоги или время завершения.Когда объем информации увеличивается или удаляется, таблица будет автоматически изменяться.Пользователи также могут напрямую записывать внешний флэш -накопитель SD или USB.
17. Управление вращением изображения
В основном используется для указателей.Пользователь должен только сделать изображение указателя, и экран может автоматически достигать вращения 0-360 градусов.
18. Мульти -языковая
При настройке интерфейса пользовательского интерфейса может быть более 10 нескольких языков, и типы языка, необходимых для переключения между различными инструкциями, могут быть уменьшены, чтобы уменьшить повторяющуюся дизайн избыточности искусства.
19.WIFI
Экран ищет Wi -Fi Networks и соединяет маршрутизатор, чтобы реализовать интерактивную передачу передачи данных между экранами и облаками/приложениями, обновлениями прошивки и рекламных видеороликов.Все взаимодействия передачи могут быть напрямуюЛуа СкриптЗаканчивать.
| Основная конкурентоспособность/ Core competence |
| Это требуется всего 3 шага и 30 очков, чтобы освоить развитие человеческой мачины, простой и простой в использовании! |
Любым пользователям большой лотереи нужно только 3 шага для завершения сложного дизайна взаимодействия человека с человеком в течение 30 минут.
1. Приготовьте художественные материалыСущность
Органируйте фотографии художественного персонала, чтобы спроектировать изображение, текстовый фон, значок кнопки и коробки.
2. Используйте вспомогательное программное обеспечение VisualTFT для редактирования экрана, конфигурации управления и загрузки изображений.
Сначала используйте вспомогательное программное обеспечение Opper Machine VisualTFT для разработки предварительно разработанных художественных изображений в интерфейсе и конфигурации управления, а затем запустите «виртуальный серийный экран» для моделирования. Наконец -то середина.Программное обеспечение ПК выделяет уникальный идентификационный номер для каждого изображения, изображения и управления в проекте.
3. Пользовательский отдельный мониторинг машины и отправка соответствующего дисплея экрана управления последовательными инструкциями.
После того, как проект загружен на экран, после того, как вы нажмете кнопку на экране, пользовательский последовательный порт MCU получит информацию идентификатор кнопки или значение координат, загруженное на экране.Анализируя идентификационный номер, пользователь может получить местоположение и функциональные атрибуты текущей кнопки, чтобы можно было управлять соответствующим движением периферийного устройства или отображения обновления экрана.Для продуктов, не являющихся выпущенными продуктами, отдельной машине пользователя не нужно прослушать информацию, загруженную идентификатором идентификатора, просто отправьте соответствующие инструкции для переключения экрана и отображения текстовых изображений.
| Пример объяснения/ Example |
| Конфигурация скрипта Lua/ lua script configuration |
Guangzhou Dachen Optoelectronics Technology Co., Ltd. (www.gz-dc.com) Серийные экраны F -формы, M, M и IoT -серии поддерживают языковые сценарии Lua.Серийный экран предоставляет множество API сценария LUA и интерфейса обратного вызова. Пользователи могут напрямую установить и получить статус работы всех элементов управления конфигурации, вызывая интерфейс API. В сочетании с логической обработкой, написанной с помощью передачи данных между MCU и экраном.
Lua - это легкий язык сценариев. Грамматическая логика проще, чем язык C. Разработчики могут начать напрямую.Язык Lua поставляется с хорошо оборудованной библиотекой математической функции, обработкой строк, JSON и другими библиотеками. Он обладает функциями поддержки для общих математических операций, таких как Kaifang, String Zhengyu и получение абсолютных значений. После всех обработок экрана пользователь пользователь Накладные расходы MCU были значительно сокращены.
Учебник LUA может получить доступ к третьим сайтам:https://www.runoob.com/lua/lua-tutorial.htmlСущность
Сценарий LUA проекта в программном обеспечении VisualTFT, вы можете нажать на строку меню [Инструмент] → [Программирование скрипта LUA], чтобы открыть, как показано на рисунке (1), введите интерфейс написания скрипта LUA, как показано на рисунке (2 (2 )
Рисунок (1) Программирование скрипта LUA
фигура 2) Lua Propecting Interface
| Настройка протокола/ протокол settings |
Guangzhou Dachen Optoelectronics Technology Co., Ltd.(www.gz-dc.com) Большинство последовательных экранов, представленных на экране запуска по умолчанию по умолчанию на набор инструкций с цветом. Пользователи могут запускать Modbus RTU, XGU и другие протоколы через конфигурацию верхней машины.
Откройте программное обеспечение для верхней машины VisualTft Upper Machin Показано на рисунке (2) на рисунке (2) показано.
Рисунок 1) Настройки протокола и переменных
фигура 2) Интерфейс конфигурации протокола
| Введение в программное обеспечение верхней машины/ VisualTFT |
VisualTFT - это программное обеспечение для разработки и ввода в эксплуатацию серийного экрана, самостоятельно разработанное Гуанчжоу. Он интегрирует эксклюзивное моделирование виртуального серийного экрана в Китае и свободное от использования на всю жизнь.После того, как пользователь будет создан вновь создан, введен дизайн изображения художника, а затем настроены кнопки и другие элементы управления на каждом экране. После моделирования моделирования весь проект загружается на серийный экран.Программный интерфейс показан на рисунке.
| Используйте программное обеспечение VisualTft, встроенное -Ассистент по инструкциям для онлайн -отладки |
Существует много инструкций по последовательным экрану. Пользователи могут использовать плату отладки для отладки последовательного порта для выполнения экранов и верхних авиакомпаний для отладки.Через команду последовательного порта под помощником инструктажа верхней машины для моделирования единого хоста машины пользователя вы можете быстро познакомиться с функцией инструкции.
| Часто задаваемые вопросы FQA/ FAQ frequently asked questions |
1. В: Conse 8051, AVR, PIC, M0. Другие одноэффективные однокшип -микроконтроллеры также работают с последовательными экранами?
Ответ: все они.Независимо от того, какой бренд MCU используется, если вы можете предоставить 1 последовательный порт, вы можете управлять последовательным экраном, как и ПК.
2. Q: Каков уровень связи однораздельной машины и серийного экрана?
Ответ: RS232 или TTL Необязательно, заводские по умолчанию по умолчанию на 232 уровня.Если вы сократите настройки обратной платы за печатной платы, устройство переключается в режим TTL.Режим TTL поддерживает пользователей 3.3V и 5V IO входной вывод.Некоторые модели также совместимы с RS485. Если вам нужно заказать, объясните.
3. В: Сколько времени длится цикл разработки после покупки аппаратного обеспечения?
Ответ: Инженеры, которые знакомы с одноэтажной компьютерной программой, научитесь использовать серийные экраны за 30 минут, достаточно для завершения разработки системной программы в течение 3 дней.
4. В: Как быстро оценить?Где я могу загрузить руководство по продукту, диаграмма размеров, поддержка программного обеспечения, быстро начаться?
Ответ: Первая запись www.gz-dc.com, введите «Загрузка данных», выберите пакет разработки соответствующей серии, а пакет разработки содержит: Руководства, видео, рутинные и другие пользователи нуждаются в информации.Программное обеспечение для ПК имеет «виртуальный последовательный экран», встроенный -ин. Как и реальная аппаратная функция, пользователь напрямую соединяет последовательный порт RS232 однополушного микрокомпьютера для связи с «виртуальным последовательным экраном», чтобы быстро оценить.
5. В: Как настроить сотрудничество?
Ответ: разместите один -время 1000 процентов.Если заказ меньше за один раз1000pcs, наша компания собирает определенную сумму депозита по мере необходимости, и накапливается10Вернуться после 00pcs.Индивидуальная связанная, позвоните нам.
