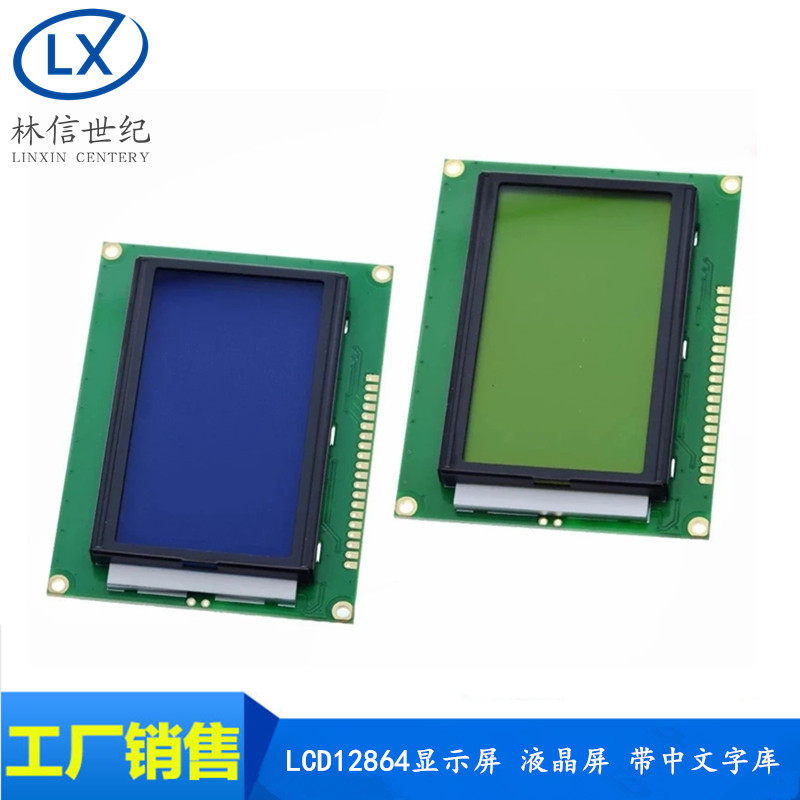

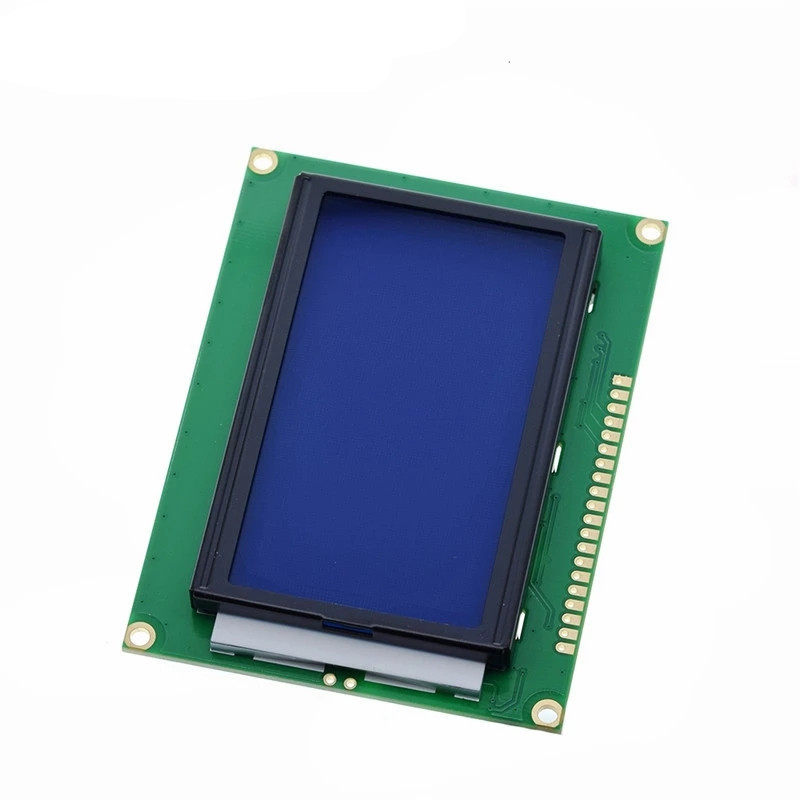

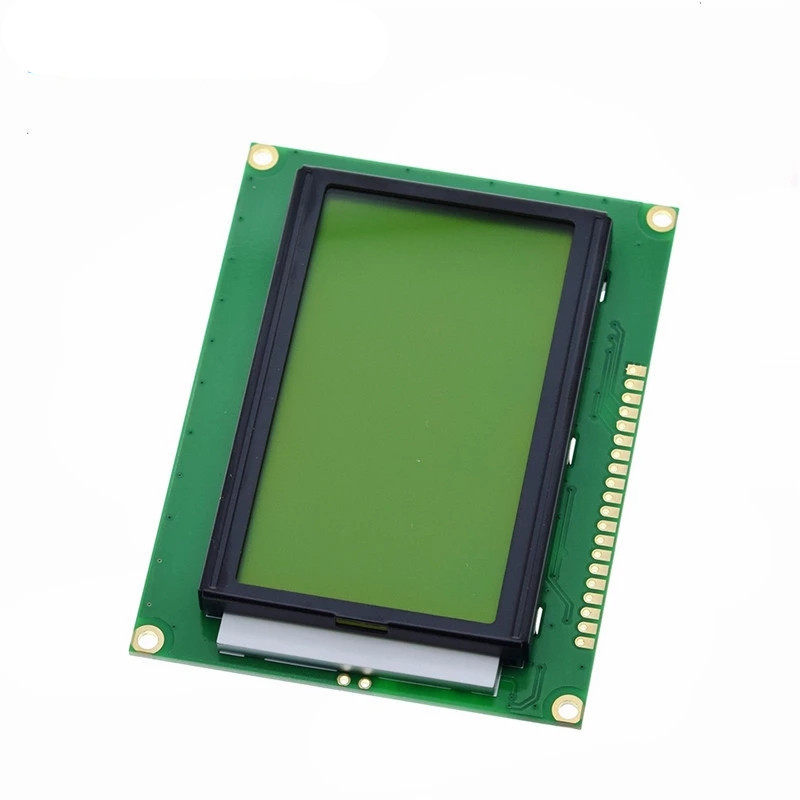

Синий экран Желто-зеленый LCD12864 Дисплей ЖК-экран с китайским брелка для брутки шрифта 12864-3,3V5 В
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Желто-зеленый, Синий |
Новый стандарт 5 В с китайским шрифтом подсветкой 12864 ЖК -экрана
Существует два сообщения: синий, белый и желтый -зеленый
Функции:
LCD12864 -это разнообразные методы интерфейса с 4 -бит/8 -бит -параллелью, 2 строки или 3 строки.×64. Встроенный -В -8192 16*16 точек китайских иелок и 128 16*8 -точковые символы ASCII.Может отобразить 8×4 линия 16×Китайские персонажи в 16 баллах.Это ЖК -напряжение составляет 5,0 В.
Описание продукта:
Характеристики оборудования для продуктов серии ST7920 являются следующими:
Предоставить 8 -бит, 4 -битный параллельный интерфейс и последовательный интерфейс на выбор
Параллельный интерфейс для адаптации к времени M6800
Функция автоматического сброса запуска питания
Внутренние колеблющиеся источники
64×16 -битные символы отображают ОЗУ (DDRAM до 16 символов×4 линии, ЖК -дисплея.×2 строки)
2M китайского шрифта (CGROM), который обеспечивает в общей сложности 8192 китайских шрифтов (16×16 очков)
16k половина шрифта ROM (HCGROM), который предоставляет в общей сложности 126 западного текста (16×8 часов)
64×16 -битные символы генерируют ОЗУ (CGRAM)
15×16 -бит 240 баллов иконы ОЗУ (ICONRAM)
Характеристики программного обеспечения для продуктов серии ST7920 являются следующими:
Текстовая и графическая гибридная функция отображения
Функция очистки экрана
Функция возврата курсора
Показать функцию открытия/закрытия
Дисплей курсора/скрытая функция
Отображать функцию Font Flash
Функция смены классов функция
Отображать функцию сдвига
Функция вертикального экрана
Функция анти -белостной отображения
Спящий режим

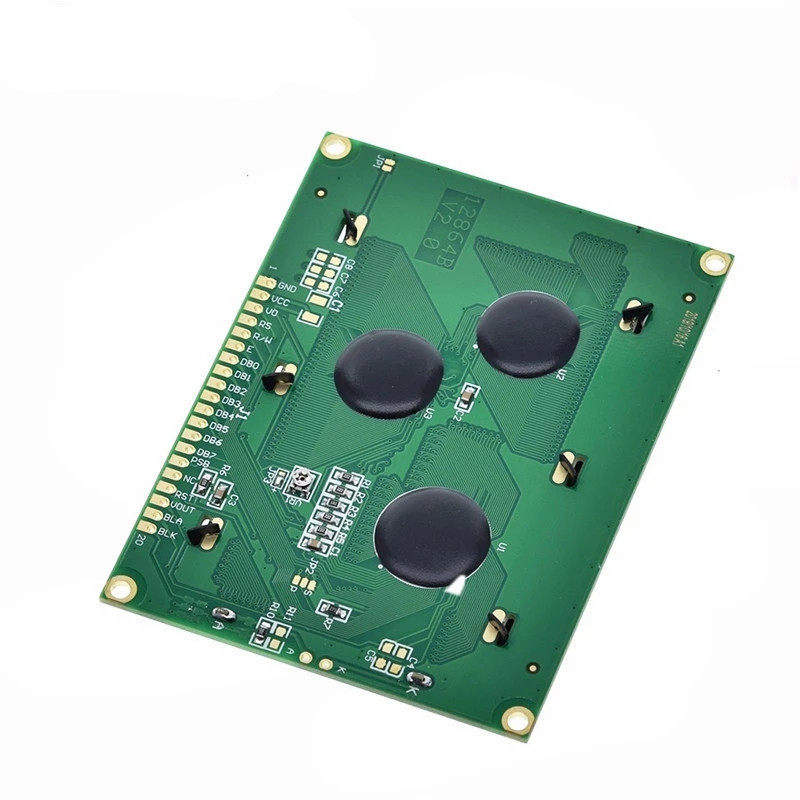

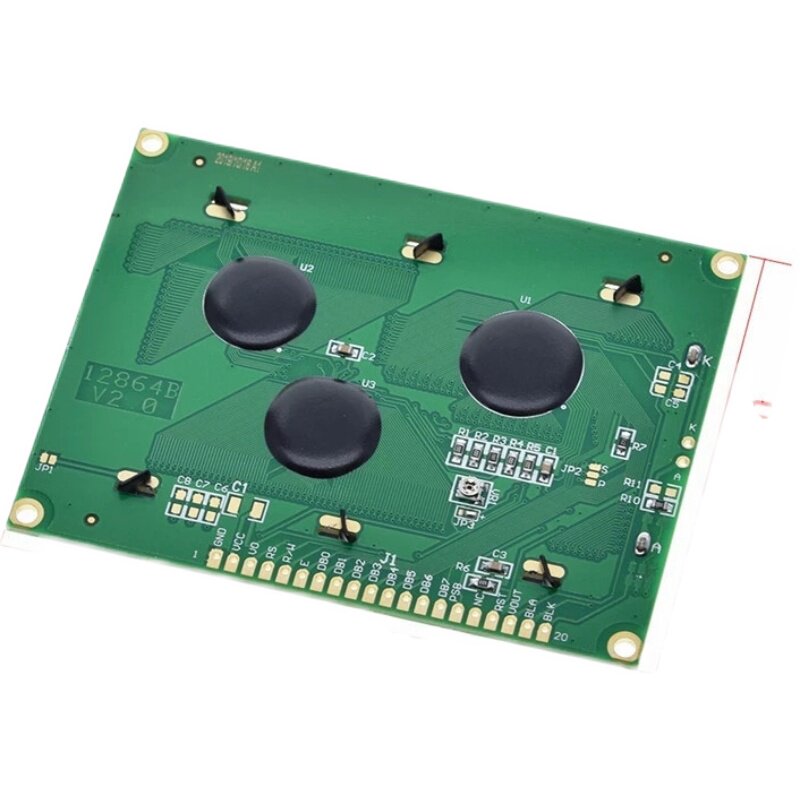

LCD12864 Определение интерфейса следующее:
Режим рота выглядит следующим образом:
PIN 1: VSS - это источник питания
Пестонал 2: VDD подключен к положительному источнику питания 5 В
Третья нога: V0 - это регулировочный конец жидкокристаллического дисплея. При подключении положительного источника питания контраст является самым слабым.
Foot 4: RS выбирается регистром.
Foot 5: R/W Когда R/W и E имеют высокую высокую электричество, данные считываются DB0 ~ DB7; Когда R/W является низким уровнем, E изменяется от высокого уровня до низкого уровня, DB0 ~ DB7 Написано в регистр IR или DR.
Пин 6: E включить сигнал
Получает от 7 до 14: DB0 ~ DB7 -8 -битный два кабеля данных.
Нога 15: PSB Параллель/серийный выбор.Когда PSB является высокой электричеством -это параллельный режим; когда PSB является низкой мощностью, это последовательный режим.
Нога 16: NC пустая нога.
Фут 17 -й:/сбросить сброс ноги.Есть пригород на низком уровне.
Нога 18: Vout LCD -дисковые накопители
Foot 19: Питание подсветки положительное, связанное с+5 В.
Нога 20: Отрицательный электрод питания блюда k, земля.
I
Режим последовательного порта выглядит следующим образом:
PIN 1: VSS - это источник питания
Пестонал 2: VDD подключен к положительному источнику питания 5 В
Третья нога: V0 - это регулировочный конец жидкокристаллического дисплея. При подключении положительного источника питания контраст является самым слабым.
Нога 4: CS пленка сигнал, высокий уровень эффективен.
Нога 5: SID Serial Data Input.
Нога 6: CLK Serial Synchronization Clock.
Нога 15: PSB Параллель/серийный выбор.Когда PSB является высокой электричеством -это параллельный режим; когда PSB является низкой мощностью, это последовательный режим.
Фут 17 -й:/сбросить сброс ноги.Есть пригород на низком уровне.
Foot 19: Питание подсветки положительное, связанное с+5 В.
№ 20: К. Негативное полюс питания подсветки, земля, земля
