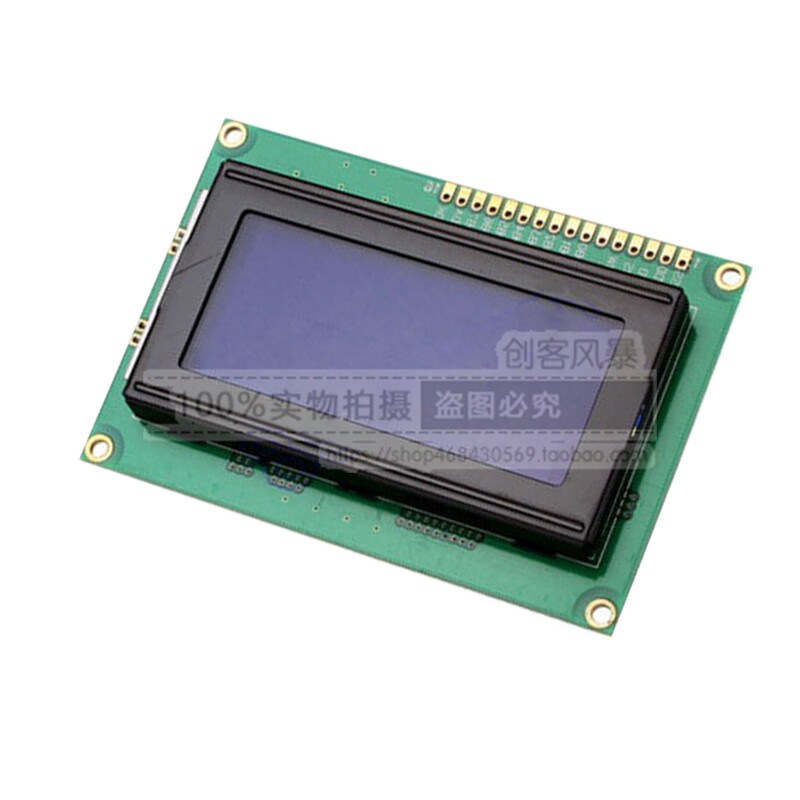

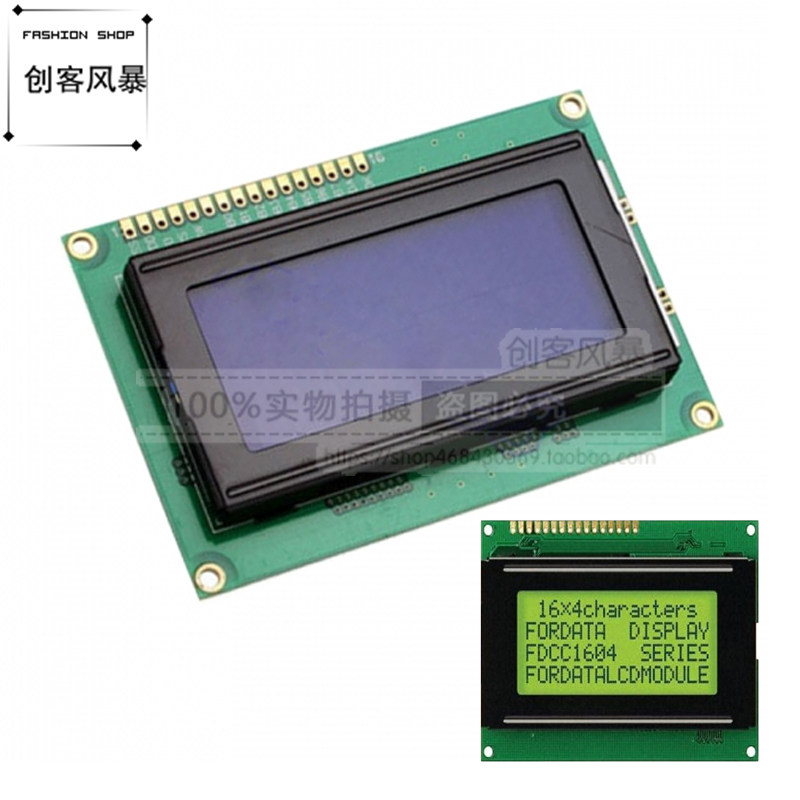

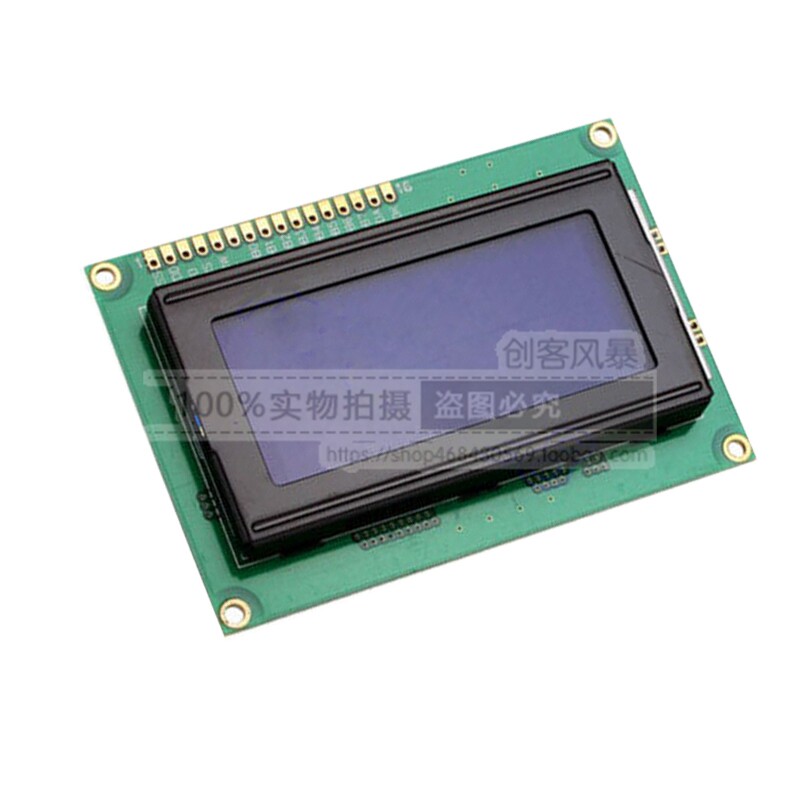

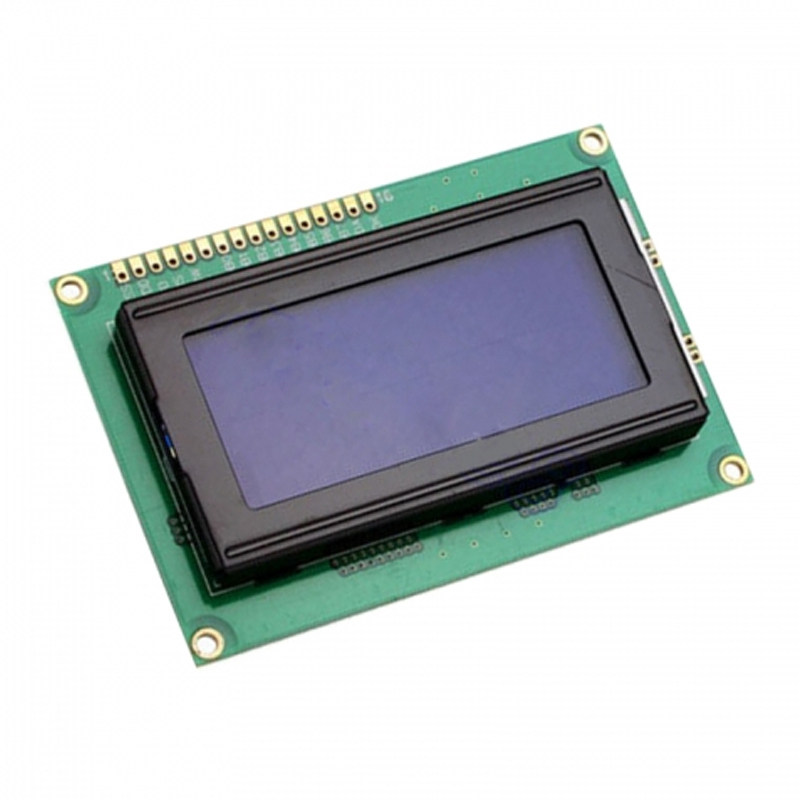

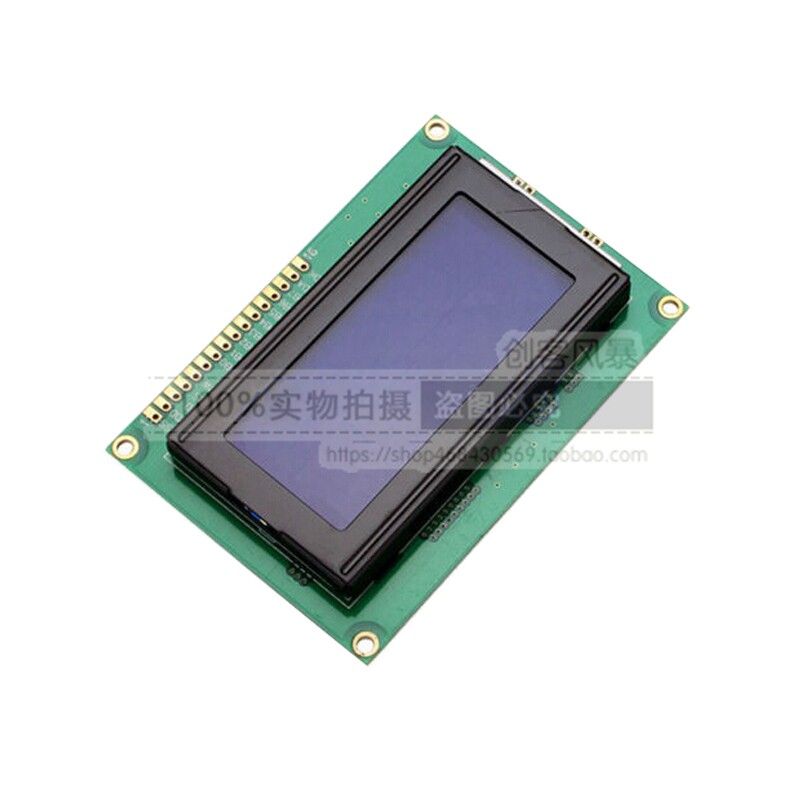

1604 ЖК -экран 1604 LCD1604 LCD 1604 ЖК -экран Синий экран Желтый экран 5V
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 5 В (черное слово)
- 5 В (белый символ синего экрана)
| Цвет: | 5 В (черное слово), 5 В (белый символ синего экрана) |
1. Справочное описание
Модель продукта: HNC1604B01
Размеры: 86,96*60*13 мм
Зона шоу: 62,3*27,6 мм
Количество символов: 16*4
Стеклянный тип: желтая пленка/синяя пленка/серая пленка/черная пленка
Тип подсветки: желтый -грилен/синий свет/белый свет/красный свет/изумрудный зеленый свет
Напряжение вождения: 3,3 В/5 В питания источника питания
Температура работы: -20 градусов до +70 градусов
Температура хранения: от -30 градусов до +80 градусов
Во -вторых, определение интерфейса
Стандартный модуль символов жидкокристаллического отображения 16x4
1604 использует стандартный интерфейс 16 -пин, из которого:
PIN 1: VSS - это источник питания
Пестонал 2: VDD подключен к положительному источнику питания 5 В
№ 3: V0 - это регулировочный конец жидкокристаллического дисплея. При подключении положительного источника питания контраст является самым слабым. Когда источник заземления является самым высоким, контраст слишком высок.
Foot 4: RS выбирается регистром.
Foot 5: R/W -это линия сигнала чтения.Когда RS и RW обычно могут записывать инструкции или адреса отображения для низкой электричества, когда RS является RW низким уровнем RW, высокая мощность может читать сигнал заняты. Когда RS -RW высокого уровня, его можно записать в данные.
Пестонал 6: Конец -это Enable End. Когда END E -конце изменяется от высокого уровня на низкую электрическую сторону, LCD -модуль выполняет команду.
Получает от 7 до 14: D0 ～ D7 -8 -битный двухсторонний кабель данных.
Нога 15: Положительный полюс питания подсветки
Нога 16: отрицательная мощность подсветки
