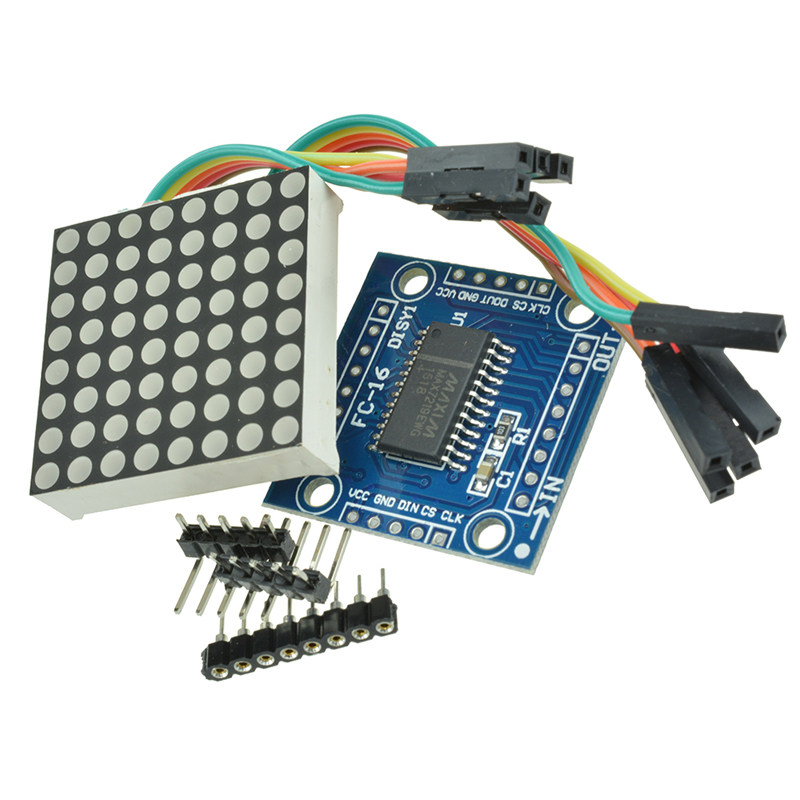

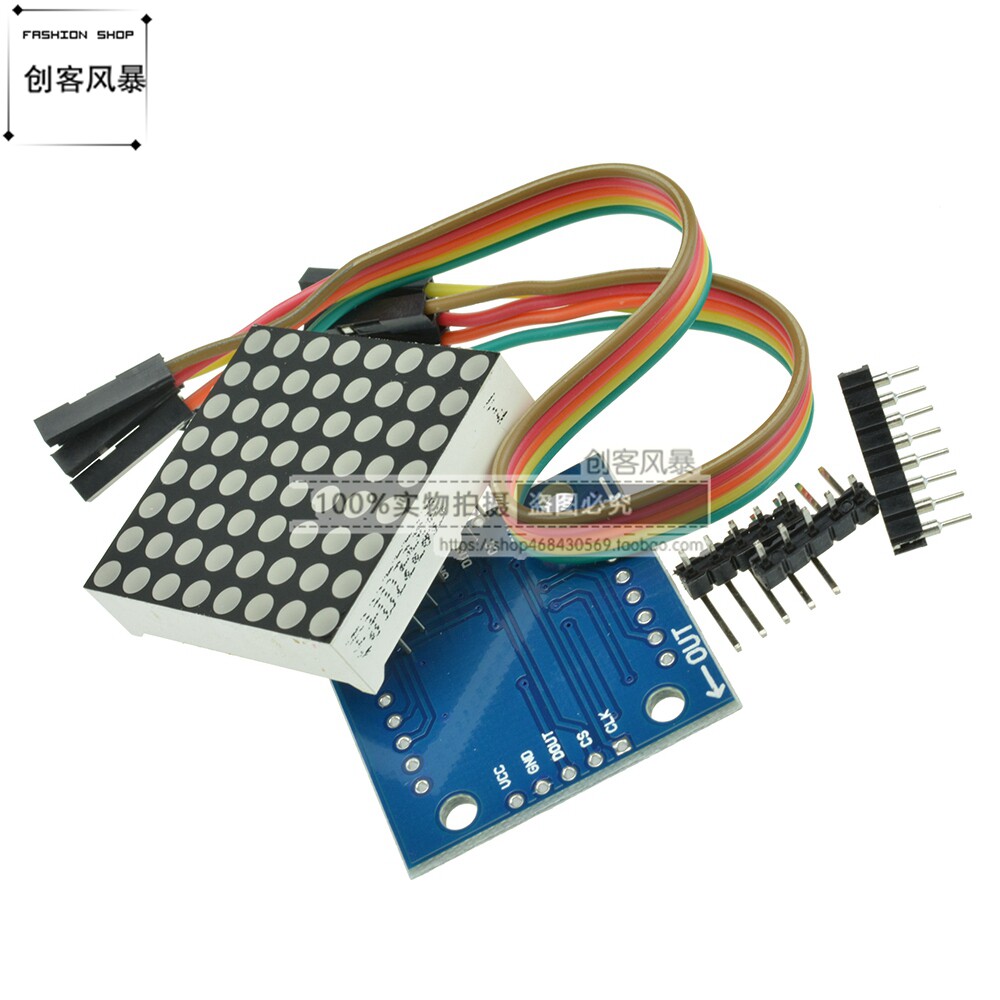

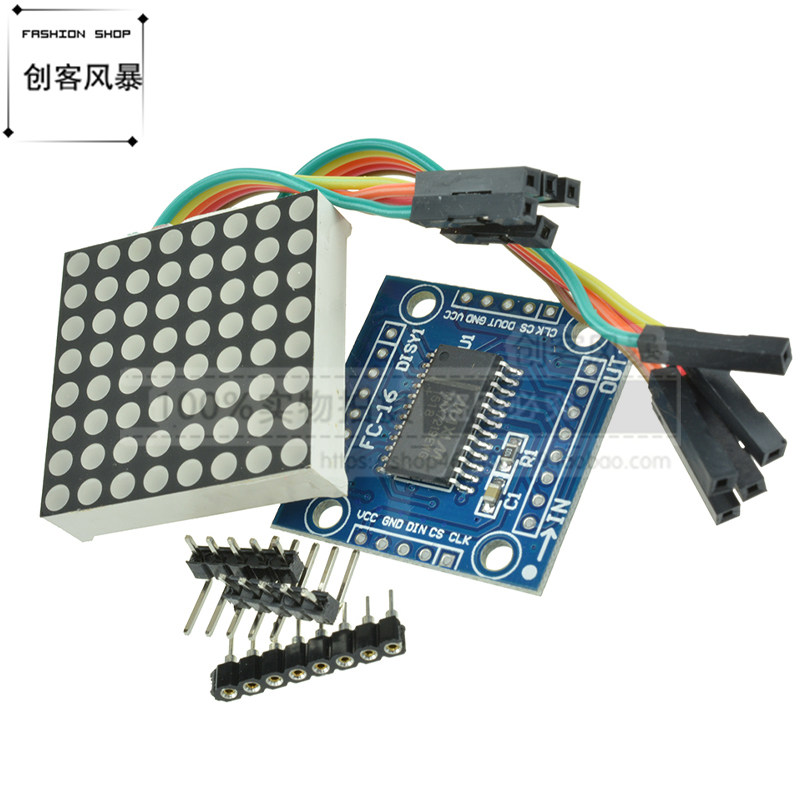

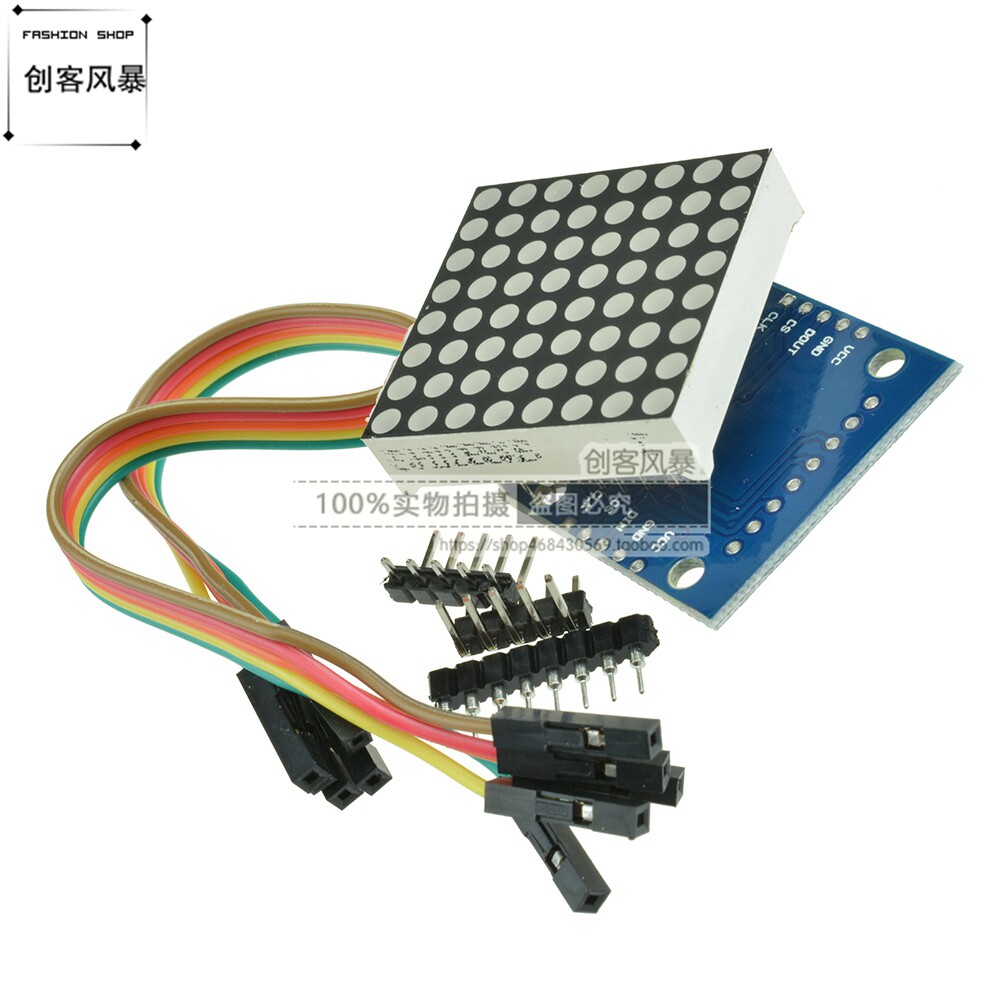

MAX7219 точечный модуль батареи 8*84 Отображение
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:
MAX7219 -это интегрированный последовательный вход/выходной диск отображения катодного катода. Он подключает микропроцессор и 7 -дигит 7 -сегмент номера L ED Display. Независимый светодиод.Он включает в себя энкодер BCD на чипе, многоуровневую схему сканирования, сегментный привод и статическая оперативная память 8*8, используемая для хранения каждого данных.Только один внешний регистр используется для установки тока сегмента каждого светодиода.Удобное четырехслойное последовательное соединение 0 может подключить все общие микропроцессоры.Каждое данные могут обращаться без переписывания всех отображений при обновлении.MAX7219 также позволяет пользователям выбирать или не кодировать каждые данные.Все устройство содержит режим отключения с низким мощным, равный 150 мкл, аналоговый и цифровой элемент управления яркости. Сканирующее ограниченное регистр позволяет пользователям отображать 1-8-битные данные, и существует режим обнаружения, который позволяет все модернизировать.
Только 3 i00 может управлять 1 точечной матрицей! Там нет мерцания, когда отображается матрица точек! Уровень поддержки!
Параметры продукта:
1. Один модуль может управлять матрицей общей точки с точкой 8*8
2. Модуль рабочего напряжения: 5 В
3. Размер модуля: 13 см x ширина 6,4 см х высоты 1,3 см высотой
4. Принесите 32 фиксированные отверстия для винтов, диаметр пор 3 мм
5. Модуль с интерфейсом ввода и вывода, поддерживая несколько соединений модуля -

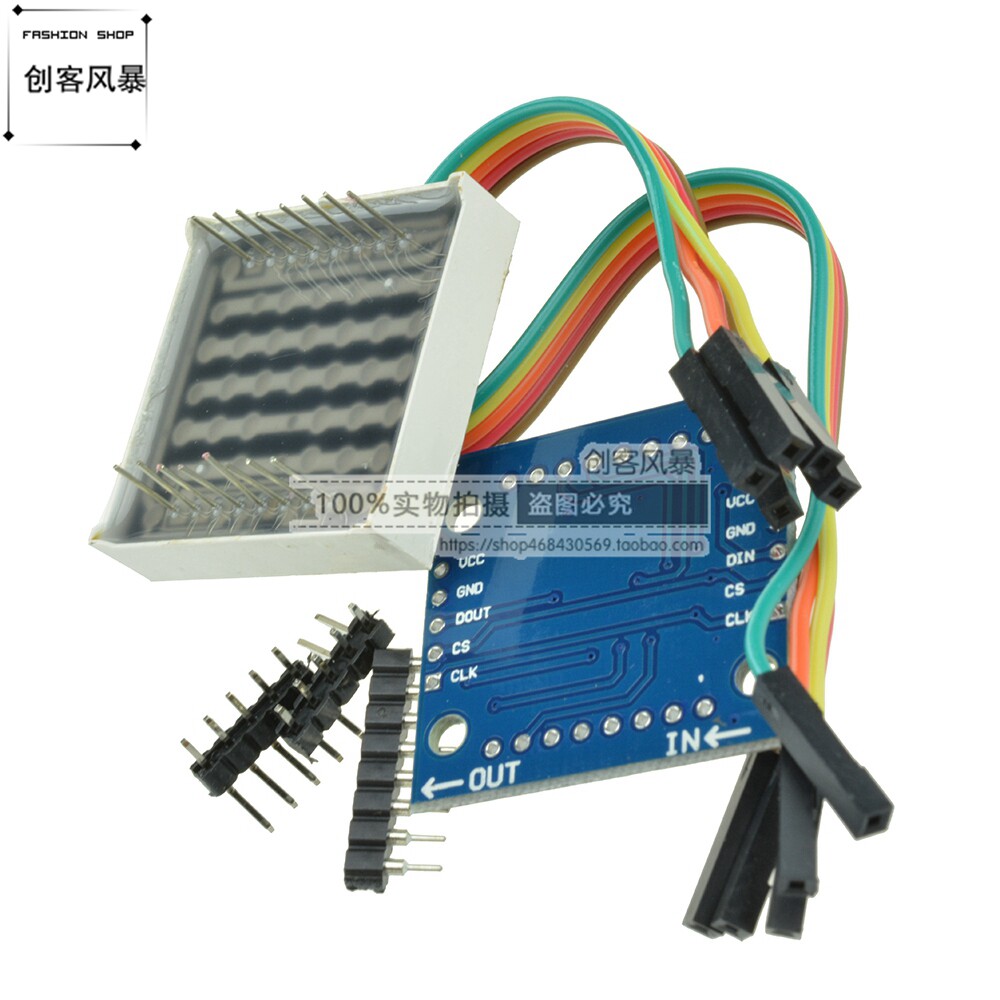

1. Левая сторона модуля является входным портом и выходным портом справа.
2. При управлении одним модулем необходимо только принять входной порт в ЦП
3. Во время нескольких модулей входной терминал первого модуля соединяет процессор, и выходной конец подключен
Входные клеммы второго модуля, выходной сигнал второго модуля соединяет входной терминал 3 -го модуля и т. Д.
Инструкции по использованию
Возьмите 51 одиночную машину в качестве примера:
VCC: 5V
GND: GND
DIN: P2.2
CS: P2.1
CLK: P2.0
