12A Постоянное напряжение модуля против напряжения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Заводские прямые продажи 12A модуль анти -цена (постоянное напряжение и жидкокристаллический дисплей постоянного тока с кристаллической оболочкой)
Уведомление!ПересечениеПересечениеМодульВыходное напряжение по умолчанию на заводе составляет около 18 В/7а,Поскольку модуль является антигипертензивным модулем, вам необходимо снизить выходное напряжение до тех пор, пока ниже входное напряжение.Если вы получитеПосле того, как модуль обнаружен, выходное напряжение не может быть отрегулировано.20Если вы выше круга, вы можете использовать модуль для нормального регулирования напряжения; модуль - это антигипертензивный модуль DCDC DC DC. Не вводите трансформатор, непосредственно опускающий мощность переменного тока напряжения;Мы не несем ответственности и груза за возвращение вышеупомянутых проблем. Спасибо за понимание.
Модуль находится вне завода и выходит около 18 В/7a, а краткосрочная регулировка выходного значения будет создавать большую искру. Рекомендуется снизить выходное напряжение до ниже 10 В до короткого концентрации выходного конца. Поверните более 10 кругов внизу, а затем поверните выходной конец, поверните потенциометр CC медленно до необходимого вам значения тока.
1. Основные моменты ребенка:

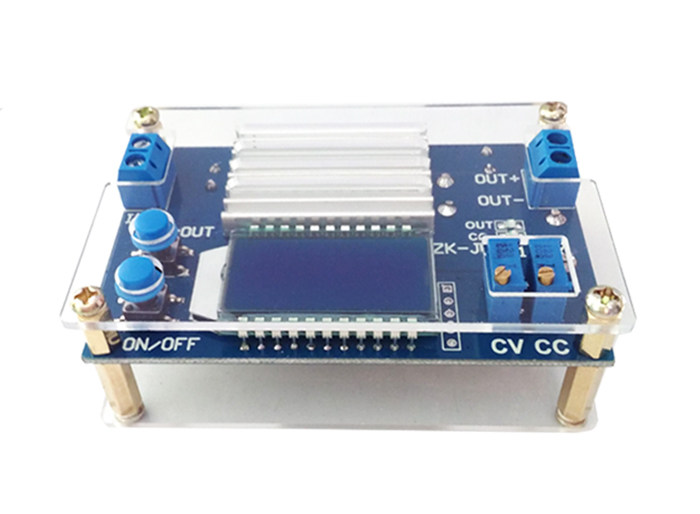

1.1. Хрустальная оболочка, красиво оформленная и щедрая, клавиши имеют хорошую сенсорную текстуру;
1.2.Контролировать выход и выключить отверстие,И вы можете установить электрический по умолчанию поверить или выключитьПредметы
1.3. ЖКД может отображать входное выходное напряжение, выходной выходной сигнал выходного тока;
1.4. Введите защиту от анти -Анти -Анти -Коннекции, и анти -соединение не будет сожжена;
1.5. Высокоэффективность более 95%, большой ток, небольшой нагрев, выходное напряжение 1,2-32 В произвольно корректирует, постоянное значение потока 0-12A Регулируемое, подходит для драйверов мощного постоянного тока светодиода, зарядки литий-батареи и т. Д. !
2. Параметры продукта:

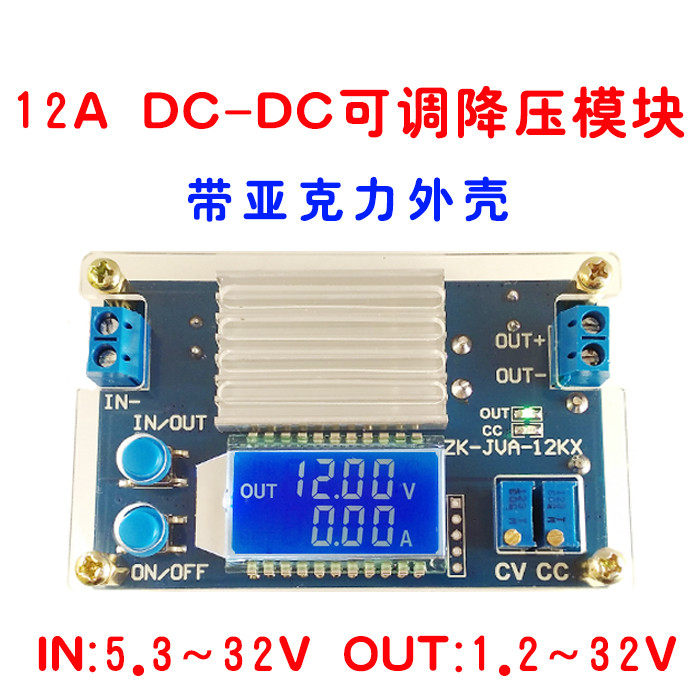

Входное напряжение:5.3-32V (Предел 35V; минимальный может вводить 4V для достижения снижения давления, но измерение тока напряжения является неточным, когда вход меньше 5,3 В.Полем
ВыходНапряжение:1,2-32V (Необходимо убедиться, что входное напряжение выше, чем выходное напряжение, а минимальная разница напряжения между ними составляет 0,8 В.Полем
Выходной ток: может стабильно работать в течение длительного времени в8A , Укрепление рассеяния тепла может достичь 12а
Выходная мощность: естественное рассеяние тепла 120 Вт (в пределах 8a), укрепите рассеяние тепла 160 Вт
Дисплей напряжения:Разрешение0,05 В, диапазон 0-32 В
Текущий дисплей:Разрешение0,01A, диапазон 0-12а
Эффективность конверсии: около 96%
Работа текущий: около 25 мА
Мягкий старт: да (может быть недействительным, когда запускается модуль с высокой полосой полосы мощности)
Введите защиту против соединения: да
Выходное окончание анти -внедренное орошение: нет (нет (Если батарея заряжена, сначала включите модуль, а затем подключитесь к батарее и убедитесь, что напряжение аккумулятора ниже выходного напряжения; если условия являются условиямиПолем
Защита от короткого замыкания: Да
Размеры: длина*ширина*высота 82*52*32mm

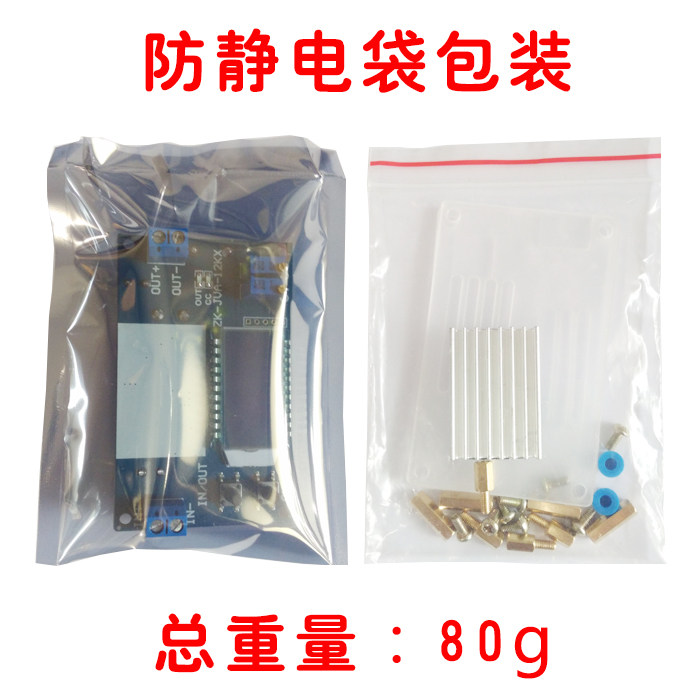

масса:80g
3. Описание функции:

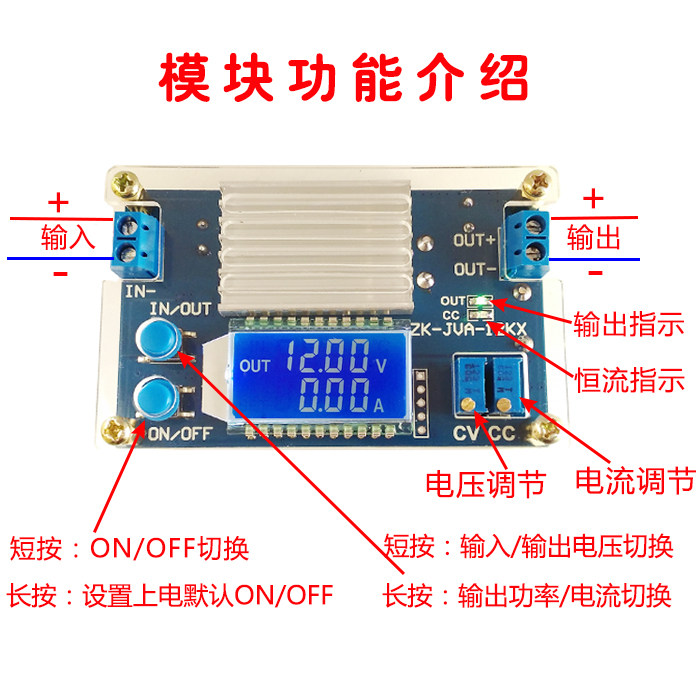

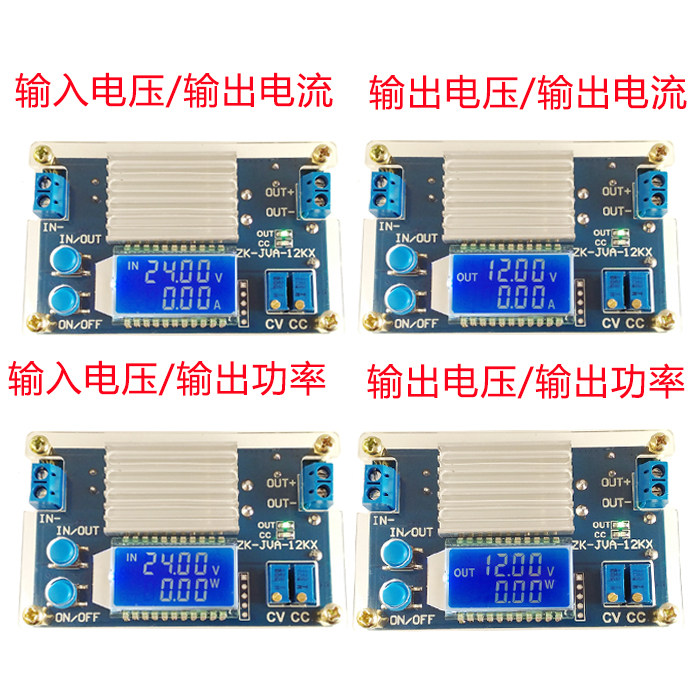

3.1. Модуль имеет две кнопки: IN/OUT и ON/OFF: кнопка IN/OUT переключает отображение входного напряжения и выходного напряжения, а длительное нажатие может переключать отображение выходного тока и выходной мощности;Кнопка ВКЛ/ВЫКЛ управляет включением или выключением выхода. Нажмите и удерживайте, чтобы установить состояние выхода по умолчанию на ВКЛ или ВЫКЛ при следующем включении.
3.2.CC Установите потенциометр для тока, вращайте по часовой стрелке, что может увеличить ток установки. Когда ток нагрузки достигает установленного тока, введите состояние постоянного тока, включен индикатор постоянного тока CC (красный); Правая сторона - это настройки напряжения. Потенциометр вращается по часовой стрелке, чтобы увеличить выходное напряжение.Индикатор OUT - это индикатор выходного состояния. Когда выходной конец имеет напряжение, он включен, в противном случае он будет уничтожен.
4. Как использовать:
4.1. В качестве нормального антигипертензивного модуля с возможностями защиты от перегрузки
(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло желаемого значения.
(2) Сначала поверните потенциометр регулировки тока CC выше 10 кругов до конца, а затем используйте мультиметровый ток 10A или 20A тока для измерения тока короткого цепи (две таблетки могут быть непосредственно получены на выходной конец) и CC Потенциал постоянного тока регулируется по часовой стрелке. выходной ток достигает установленного значения защиты от перегрузки.(Например, текущее значение, отображаемое мультиметром, составляет 2a, поэтому при использовании модуля максимальный ток может достигать 2a, а индикатор красного постоянного потока включается, когда ток достигает 2a, в противном случае индикатор будет погашено)))
4.2. Используйте в качестве зарядного устройства аккумулятора
Модуль без постоянного тока не может быть использован для зарядки аккумулятора. Поскольку аккумулятор, потребляемая аккумулятором, и зарядное устройство очень большое, ток зарядки слишком велик, а батарея повреждена. Зарядка потока автоматически переключается на постоянное зарядку напряжения При зарядке в определенной степени.
(1) Определите плавающее напряжение и зарядный ток необходимой вам аккумуляторной батареи; (если параметры литиевой батареи составляют 3,7 В/2200 мАч, то плавающее напряжение составляет 4,2 В, а максимальный зарядный ток составляет 1С, что составляет 2200 мА)
(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло напряжения плавающего заряда; (при зарядке литиевой батареи напряжением 3,7 В отрегулируйте выходное напряжение до 4,2 В)
(3)Поверните ток CC, регулирующий потенциометр, более 10 кругов с времени, а затем используйте мультиметровый ток 10A или 20A -тока для измерения выходного тока короткого цепи (непосредственно на выходной конец двух таблеток), а потенциометр постоянного потока CC является Настройка тока по часовой стрелке достигает досягаемостиЗапланированное текущее значение зарядки;
(4) Подключите аккумулятор и зарядите его.
(Шаги 1, 2 и 3: входная клемма подключена к источнику питания, а выходная клемма разгружена и не подключена к аккумулятору)
4.3. Используйте в качестве модуля с высокой мощной постоянным током постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение, необходимые для управления светодиодом;
(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода;
(3)Поверните ток CC, регулирующий потенциометр, более 10 кругов с времени, а затем используйте мультиметровый ток 10A или 20A -тока для измерения выходного тока короткого цепи (непосредственно на выходной конец двух таблеток), а потенциометр постоянного потока CC является Настройка тока по часовой стрелке достигает досягаемостиБронирование привело к работе текущего;
(4) Подключите светодиод и проверьте машину.
(Шаги 1, 2 и 3: подключите вход к источнику питания, а выход разгружается и не подключается к светодиодному светильнику.)
5. Примечание:
5.1. Вход модуля в Forbidded для вывода вне-короткого соединения, в противном случае функция постоянного тока потерпит неудачу.
5.2. Убедитесь, что источник питания питания больше, чем мощность, необходимая для выходной нагрузки. Когда модуль горячий, пожалуйста, уменьшите использование питания!
5.3. Пожалуйста, внимательно прочитайте описание продукта перед его использованием.Сущность
6. Заявление об обслуживании
6.1 Все продукты гарантируются в течение одного года, и нет причин возвращать товары в течение семи дней; проблемы качества продукции в течение 30 дней (за исключением ущерба для человека или ненадлежащего использования), мы вернемся и несем груз; если более 30 Дни, покупатель должен иметь плату за возврат, мы бесплатно, мы являемся бесплатным обслуживанием, ущерб, причиненный клиентам, взимается за плату за обслуживание.
6.2. Если ответственность неясна, мы получим компенсацию после проверки проблемы.Фрит и сжигание чипа модуля перегруженного короткого замыкания не компенсируется.
6.3. Электронные продукты модуля требуют, чтобы у вас была определенная электронная основа, и тщательно прочитал описание продукта перед использованием; продукт не предназначен для медицинской помощи, выживания, выживаемости и других видов использования, и не может использоваться в опасных местах Как угольные шахты и нефтяные. Ничего не гарантируется; прибыль продукта низкая, а способность пользователя в эксплуатации и использование пользователя очень разные. Если наши продукты совместимы с вашим собственным ценным инструментом, оборудованием или цифровыми продуктами, мы не будем гарантированно любым повреждением. Сущность
6.4. Возвращение инструкций: если возврат отказывается получить платеж, обязательно прикрепите лист бумаги для написания:1. Купить название магазина 2. Причина ошибок 3. Контактная информацияСущность
