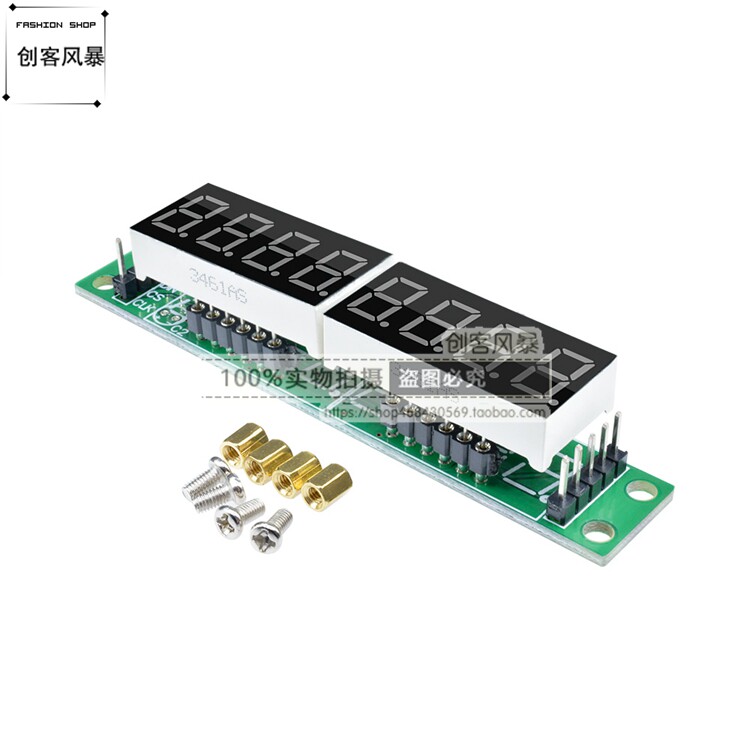

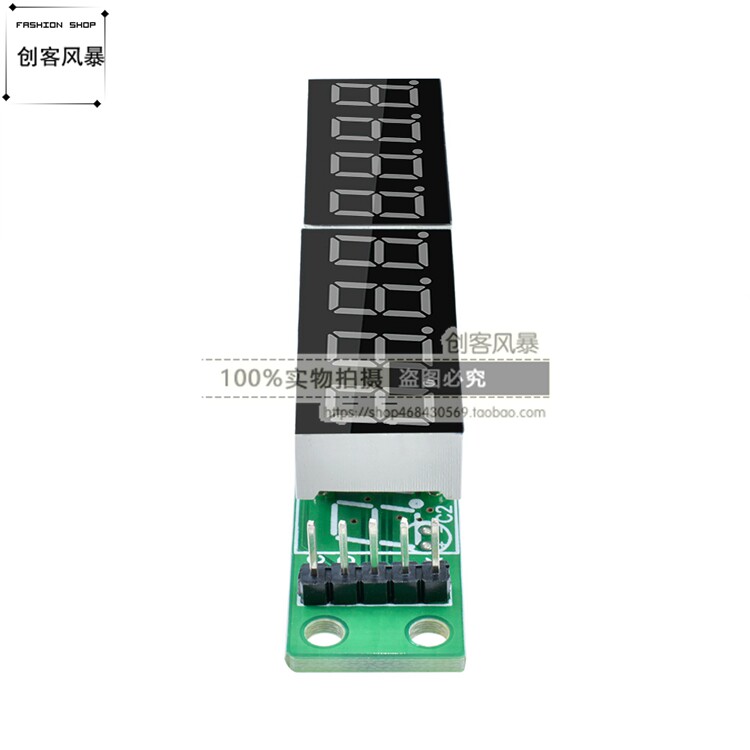

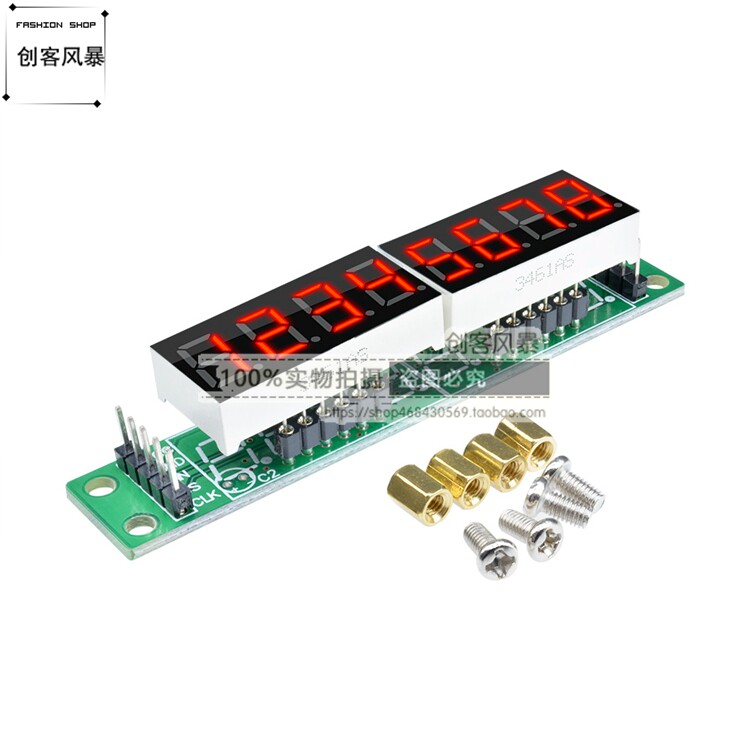

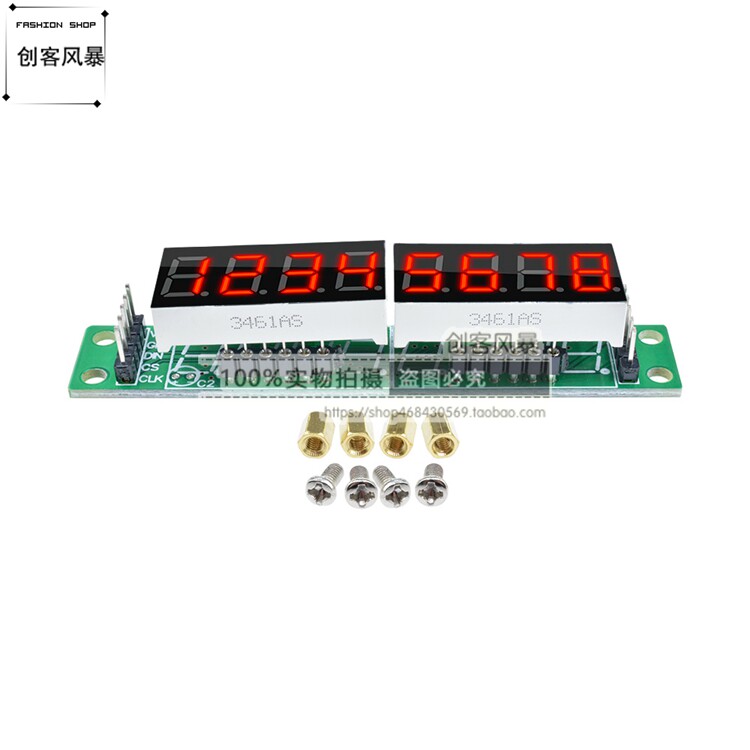

MAX7219LED Digital Tube Display 8 -Digit Digital Tube Модуль Display поддерживает серийный уровень восьмой.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скачать http://pan.baidu.com/s/1i3A9Eqp
В значительной степени сохраняйте свои единичные ресурсы микрокомпьютера, не нужно открывать сканирование таймера, освободить единый микрокомпьютер, чтобы сделать больше вещей!Вам нужно обновить данные, передайте данные только один раз!
Описание модуля управления дисплеем цифровой трубки MAX7219:
MAX7219 -это интегрированный диск отображения последовательного ввода/вывода CO -Cathode. Он подключает микропроцессоры и 7 -дигит 7 -сегментный цифровой светодиодный дисплей. Он также может подключить дисплей линейного диаграммы или 64 независимых светодиодов.Он включает в себя энкодер BCD на чипе, многоуровневую схему сканирования, сегментный привод и статическая оперативная память 8*8, используемая для хранения каждого данных.Только один внешний регистр используется для установки тока сегмента каждого светодиода.
Удобный четырехказанный последовательный интерфейс может подключить все общие микропроцессоры.Каждое данные могут обращаться без переписывания всех отображений при обновлении.MAX7219 также позволяет пользователям выбирать или не кодировать каждые данные.
Все устройство содержит режим закрытия низкой мощности 150 мкА, аналоговое и цифровое управление яркости. Регистр ограничения сканирования позволяет пользователям отображать 1-8-разрядные данные, и существует режим обнаружения, который позволяет светильникам светиться.

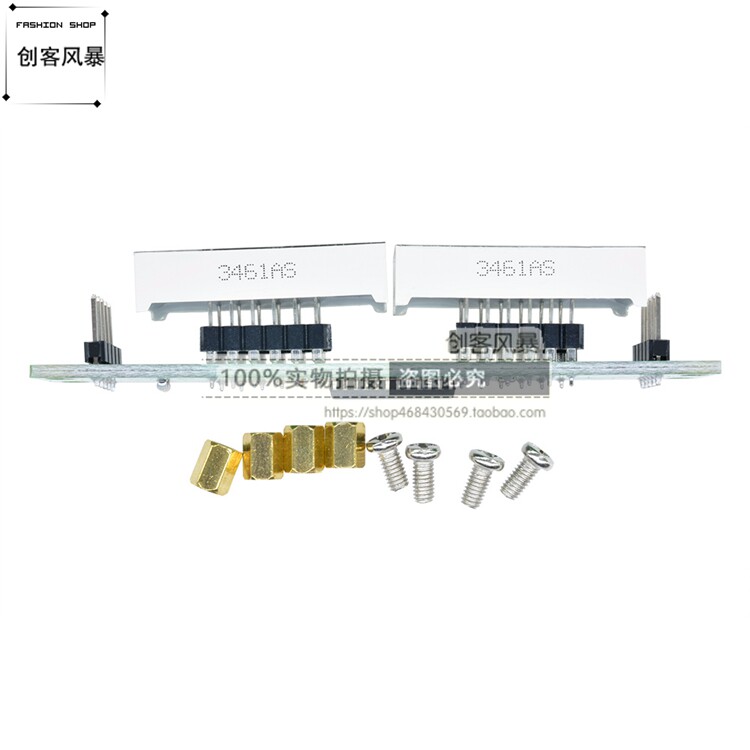

Четыре угла платы печатной платы зафиксированы с медными улитками, которые могут эффективно предотвратить такие несчастные случаи, как короткий замыкание!
Цифровая трубка составляет 0,36 дюйма, 4 -битная цифровая трубка с 4 -битом
Этот модуль совместим с однов/3,3 В.
Инструкции по проводке (примете процедуру, вы можете взять любой порт iO и изменить определение порта в программе):
VCC → 5V
GND → GND
DIN → P00
CS → P01
CLK → P02
Меры предосторожности:
1. Не подключайтесь с VCCC и GND, чтобы не сжигать чип
2.51 ОДНО -КРИП -машина P0 необходимо подключиться к сопротивлению притяжения. Если ваша отдельная машина не подключается к сопротивлению тяги, вы можете подключить кабель данных к другим портам
