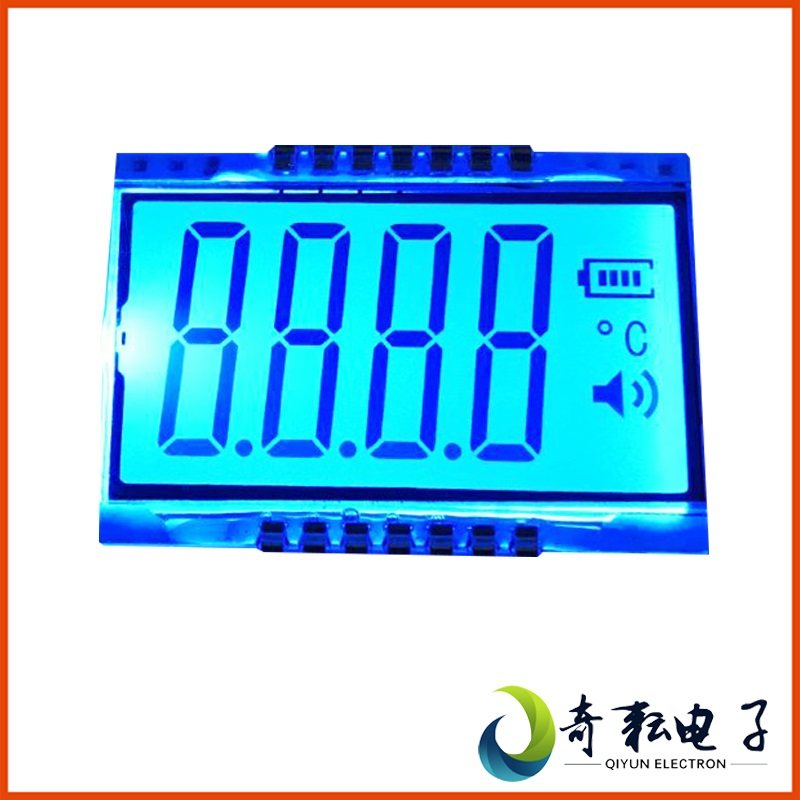

HTN Ultra -широкий температурный сегмент температуры LCD 4 -BT 8 -BT 8 Полевой код LCD ЖК -дисплей GDC06113 может быть настроен
Цена: 127-201руб. (¥6)
Артикул: 571348376200
Доставка по Китаю (НЕ включена в цену):
170 руб. (¥8)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:Eink墨水屏LCD屏专业供应商奇耘电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥10212руб.
¥6127руб.
¥10212руб.
¥781 649руб.
| Цвет: | Режим семинар, без подсветки, Семиометр режим+белая подсветка, Семиометр режим+желтая -гриленная подсветка, Семиометр режим+синяя подсветка, Бесплатная доставка более 100 юаней |

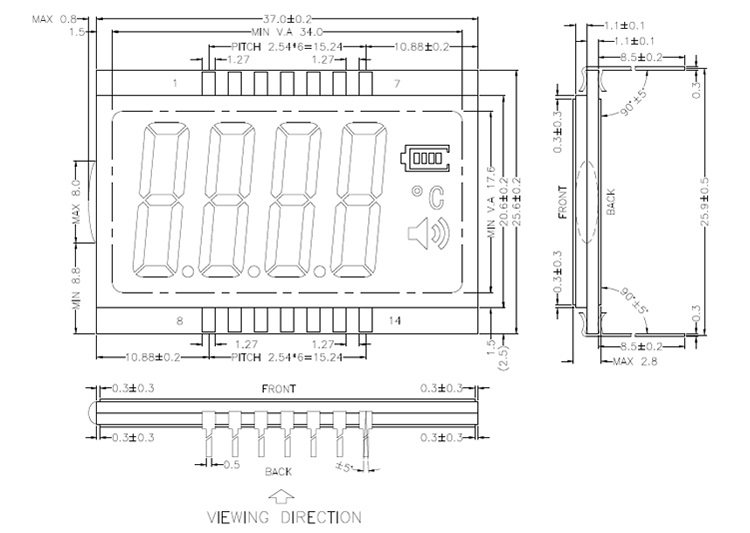

Модель продукта: GDC06113
Размеры: 37,0x25,6x2,8
Размер зрения (w×H): 34.0x17.6
Режим отображения: TN, положительный дисплей
Метод соединения: PIN (металлическая трубка)
Поляризованный тип таблеток: полуотхорог
Метод привода: динамический, 1/4duty, 1/3Bias
Напряжение вождения: 3,0 В
Перспектива: 6 o‘CLOCK
Рабочая температура: -40 ℃ ～ 80 ℃
Подсветка: светодиод, необязательный
GDC06113 Образец образца продукта:
http://pmoc98298.pic37.websiteonline.cn/upload/gdc06113tp-11.pdf
GDC06113 Образец пример подсветки:
http://pmoc98298.pic37.websiteonline.cn/upload/xd-l1470b1.pdf
ЖК -дисплея Технология приложения:
https://pan.baidu.com/s/1iv0ynwii1hki7tyhv_3vg
Рабочий принцип ЖК -дисплея:
https://pan.baidu.com/s/1qkfq6jyvexledsompxrhq
1,ЖК -экран имеет режим рефлекса, полупрозрачный режим и полный режим. Я не знаю, в чем разница. Как выбрать?
Режим рефлекса: нижний поляризатор является непрозрачным, поэтому его нельзя использовать в подсветке. Он подходит для случая дня или есть внешний источник света. Преимущество состоит в том, что контраст выше;
Полный режим транслитерации: около 40%скорости перехода, вы должны использовать подсветку (в противном случае вы увидите компоненты или печатную плату под экраном), преимущество в том, что высокая яркость подсветки высока;
Полу -транспортный режим: из режима отражения и полной транслитерации скорость прохождения составляет около 30%. Можно использовать независимо от того, подключается ли он к подсветке, которая является более гибкой.
2. Экран кода LCD сегмента является статичным и динамичным вождением. Как я могу его отличить?
Статический драйвер: есть только один общедоступный конец, и каждый пиксель приводит к отдельным электродам.Преимущество заключается в том, что эффект дисплея лучше динамического драйвера, и недостаток в том, что существует много булавок;
Динамический драйвер: более 2 общедоступных терминальных компонентов, каждый электрод управляет не менее 2 пикселей, что требует сканирования времени -сегментации времени.
3. Можно ли управлять экраном кода ЖК -сегмента DC?В чем разница между драйвером светодиодной цифровой трубки?
Светодиодная цифровая трубка: привод постоянного тока, который подключен к аноду или катоду публичным концом, существует разница между обычным ян или ко -айин;
ЖК -ЖК -экран: привод AC, общественный и драйверы должны добавить сигналы квадратной волны AC, полагаясь на изменение фазы двух, чтобы контролировать, отображаются ли соответствующие пиксели. Высказывание Янга.Вы не должны напрямую заземлять общедоступный терминал Com и отображать высокий уровень, управляя водителем. Таким образом, легко повредить ЖК -экран в течение длительного времени.
4. Может ли экран кода с сегмента ЖК -дисплеев приводится в систему с одной машиной -не за рулем чипа?
Экран сегментации статического привода, если достаточно количества портов ввода -вывода однораздельного микрокомпьютера, он может быть непосредственно управляемым; экран динамического драйвера, из -заМетод сканирования, который требует сегментации времени, и форма волны парциального давления, нелегко имитировать, поэтому теоретически не может быть непосредственно управлять одним микрокомпьютером.Некоторые используют сопротивление и разделение давления, чтобы создать аналоговое парциальное давление, которое также может быть непосредственно управлять одним микрокомпьютером, но написание программы слишком сложное, а эффект дисплея не идеально. Лучше всего использовать специальный ЖК -диск Кодового кода. Чип. 3 -Линейный серийный диск SPI, программирование простое.
