0,36 -INCH 4 -битный светодиодный модуль цифровой пробирки модуль четырех -дигита Регулируемая/часы TM1637
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

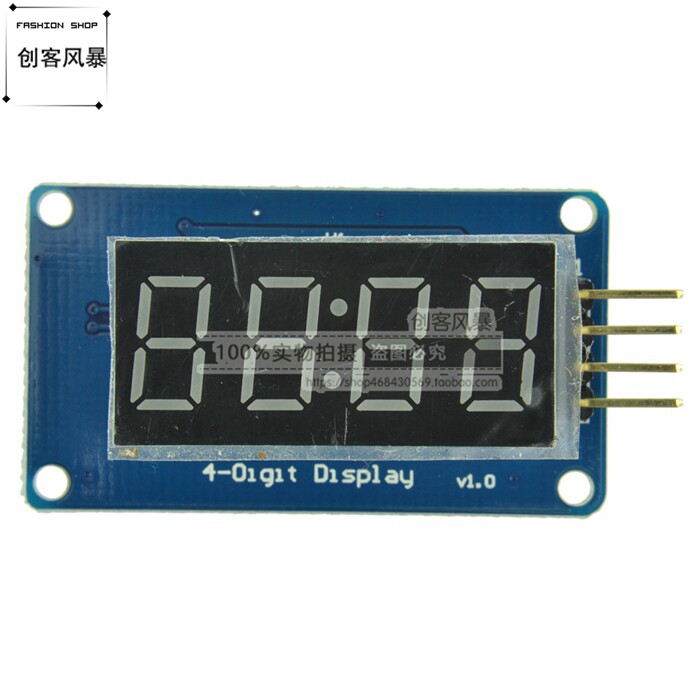

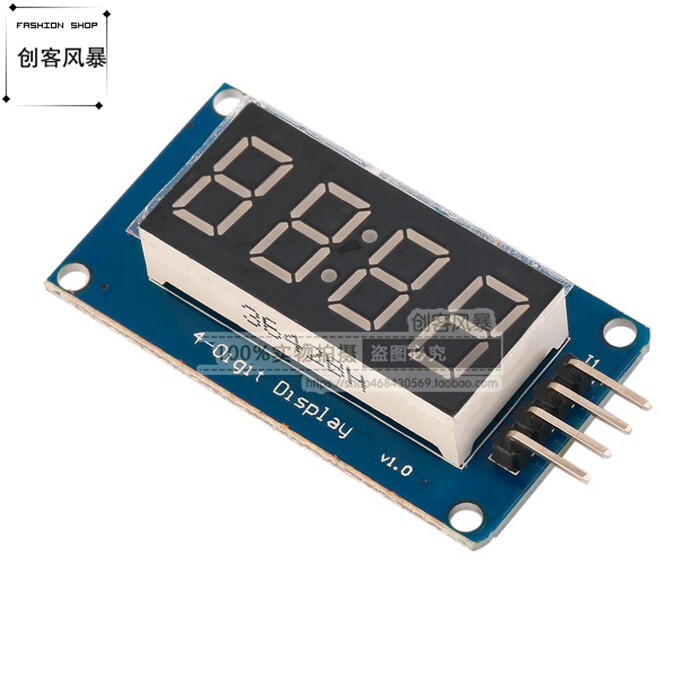

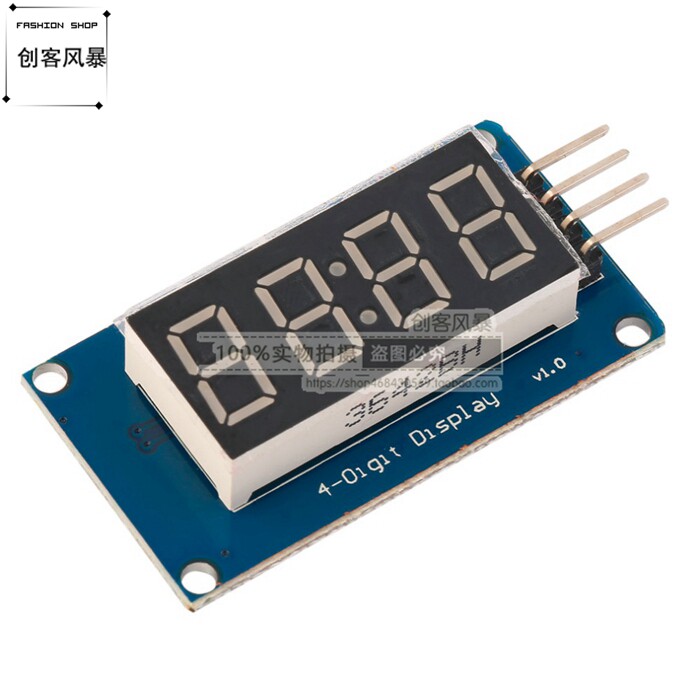

TM1637 0,36-дюймовый семисегментный четырехзначный цифровой ламповый дисплейный модуль красного и синего цвета, регулируемая яркость светодиода
Этот модуль представляет собой модуль отображения с 12 -футовыми часами с часами с часами. Приводной чип -TM1637, и только 2 сигнальных кабели могут управлять однонаправленной цифровой трубкой.
Характеристики модуля следующие:
Устройство отображения представляет собой 4 -бит из цифровой трубки Gongyang Red -word
Цифровая трубка 8 серого серого может быть отрегулирована
Уровень интерфейса управления может быть 5 В или 3,3 В
4 М2 отверстия для положения винта для легкой установки
проект | Небольшая стоимость | Типичный | Высокая стоимость | единица |
Напряжение | 3.3 | 5 | 5.5 | VDC |
Ток (@5 В) | ———— | 30 | 80 | mA |
размер | 42X24X12 | mm | ||
масса | 8 | g | ||

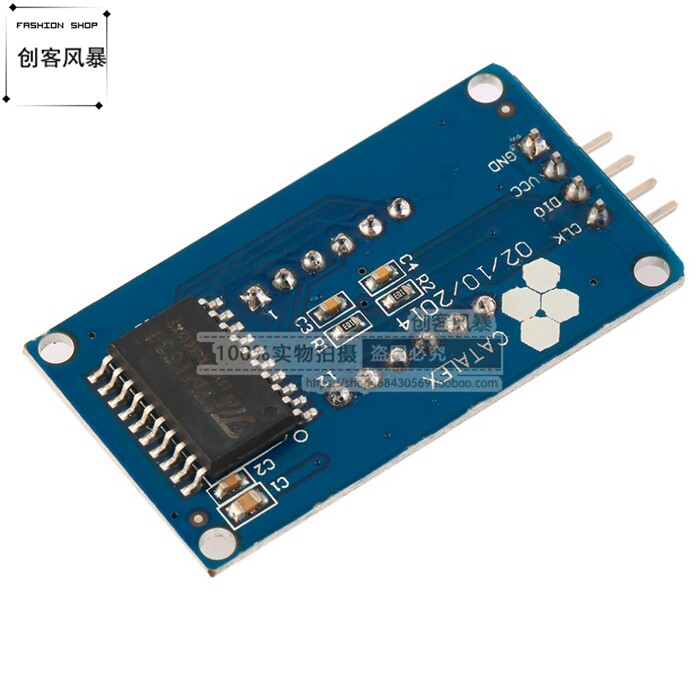

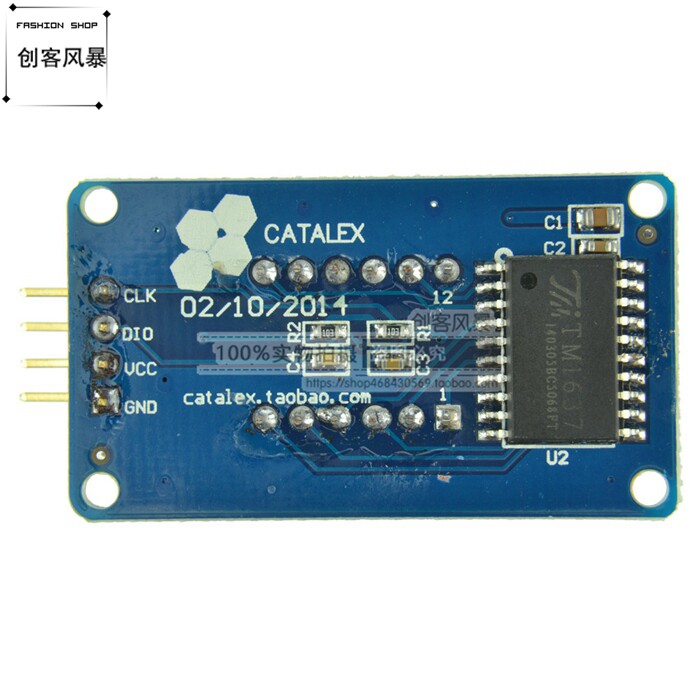

Интерфейс управления: в общей сложности 4 контакта (GND, VCC, DIO, CLK), GND - это заземление, VCC является источником питания, DIO - это вход данных и выходной стоп, CLK является штифтом тактового сигнала;
Цифровая трубка: 4 цифры 0,36 -дюймовых цифровых трубок с результатами 4 -битного анода, выделяя красные слова;
Отверстия позиционирования: 4 М2 отверстия для положения винта, а диаметр пор составляет 2,2 мм, так что модуль легко устанавливать позиционирование и реализует комбинацию модулей;
Программная библиотека Рутинная обзор:
1. ClockDisplay: используйте таймер 1 MCU на материнской плате, чтобы сделать таймер и позволить 4 -дигитной цифровой трубе.
2. Номер Протоко: 0 ~ 9, A, B, C, D, E, F и другие 16 символов текут справа налево.
3. Spectwatch: используйте таймер 1 MCU на материнской плате, чтобы использовать время для реализации функции кнопки.
Экспериментальное оборудование:
1 Arduino совместим с материнской платой Catduino (если вы не знакомы с оборудованием с открытым исходным кодом, вы можете понять его как одно -кладовую машину Atmega328p, чтобы открыть Отправить доску) и мини -линию USB;
1 4 -Дигитный модуль дисплея цифровой трубки;
4 дедушка на линию DuPont для контрольного интерфейса модуля и Совета по развитию Catduino;
Экспериментальные шаги:
1. Используйте 4 -дигитный DuPont для подключения 4 -дигитной цифровой трубки к Catduino, как показано в следующей таблице и рисунке
Catduino | Связь | 4 модуль Digital Digital Tube Display |
GND | черная линия | GND |
5V | Красная линия | VCC |
D2 | Желтая линия | DIO |
D3 | белая линия | CLK |
