Micro Snow Berry Pi 7.5 -INCH Экран чернил B -Тип Электронный модуль бумаги Трехно -торный экран, совместим с Arduino

Цена: 7 287руб.    (¥346)
Артикул: 559419310714

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:瑞雪丰年1990
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3497 350руб.
¥55411 640руб.
¥52511 031руб.
¥9.9210руб.
  • Информация о товаре
  • Фотографии

Авторские права, нарушение должно быть исследовано.Без разрешения его не разрешается использовать в коммерческих целях.



Введение продукта

【Введение в себя за одну минуту】
Я модуль электронных чернил, 7,5 дюйма, разрешение 640×384, с внутренним контроллером, связи с использованием интерфейса SPI, может отображать красные, черно -белые цвета.
Из -за преимуществ низкого энергопотребления, широкой перспективы и четкого дисплея под солнцем я часто использую приложения для дисплеев, такие как метки шельфа и промышленные инструменты.

【Мои функции】
  • Без подсветки, питание может продолжать сохранять содержание дисплея последнего экрана в течение длительного времени
  • Энергопотребление очень низкое, в основном потребляет мощность только при освежении
  • На основе стандартной конструкции интерфейса Raspberry PI, совместимой и может быть непосредственно вставлен в Raspberry Pi 2 Generation B/3 Generation B/Zero/Zero w
  • Ведущий интерфейс управления SPI, вы можете получить доступ к Raspberry/Arduino/Nucleo и другим основным платам управления
  • Предоставьте комплексные вспомогательные руководства по данным (Raspberry/Arduino/STM32 и другие примеры, такие как)

[Мой параметр]

  • Рабочее напряжение: 3,3 В
  • Интерфейс связи: SPI
  • Размеры: 170,2 мм× 111.2mm
  • Размер дисплея: 163,2 мм× 97.92mm
  • точка        Любимо: 0,255× 0.255
  • точка  Различать  Скорость: 640× 384
  • Показать цвет: красный, черный, белый
  • Серый уровень: 2
  • Глобальное обновление: 31
  • Обновление энергопотребления: 38 МВт (тип.)
  • Резервное энергопотребление:<0.017mW
  • Угол обзора:>170°
【Описание интерфейса】
  • VCC : 3,3 В.
  • GND  : GND
  • DIN     : SPI Communication Mosi Pin
  • CLK    : SPI Communication Sck Pin
  • CS      : SPI таблетка выбора (низкий уровень эффективен)
  • DC      : Data/Command Control Pins (высокий уровень представляет данные, уровень низкого уровня указывает на команды)
  • RST    : Внешний сброс (сброс низкого уровня)
  • BUSY : Занятые выводы состояния (низкие уровни указывают на занятость)

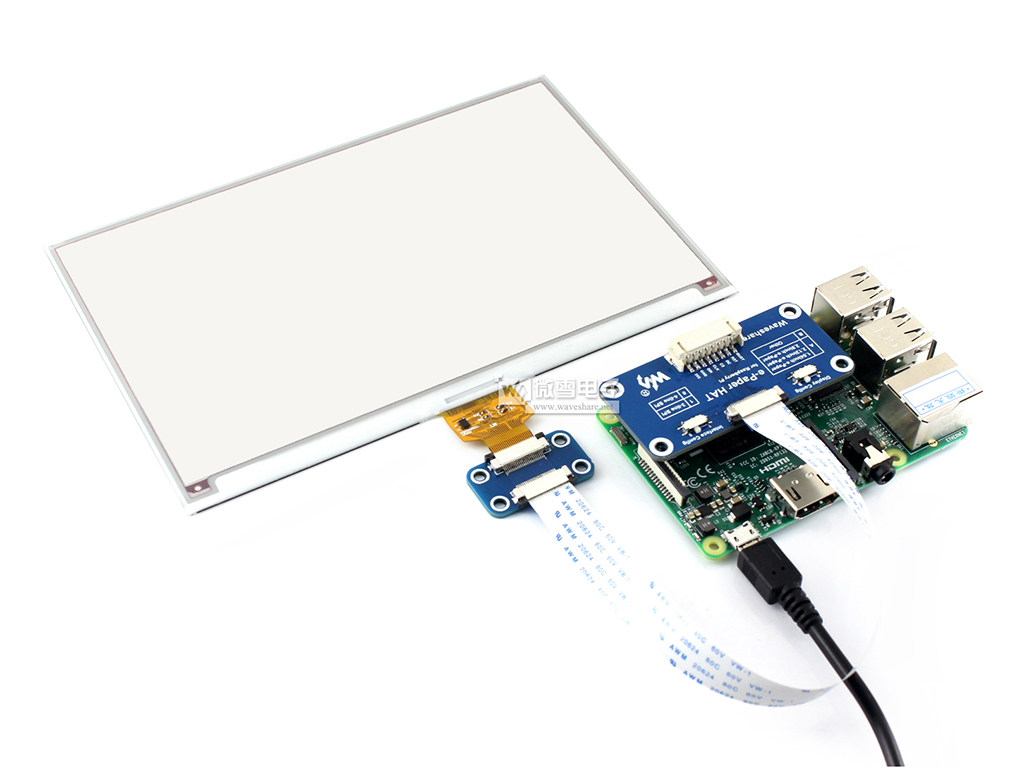

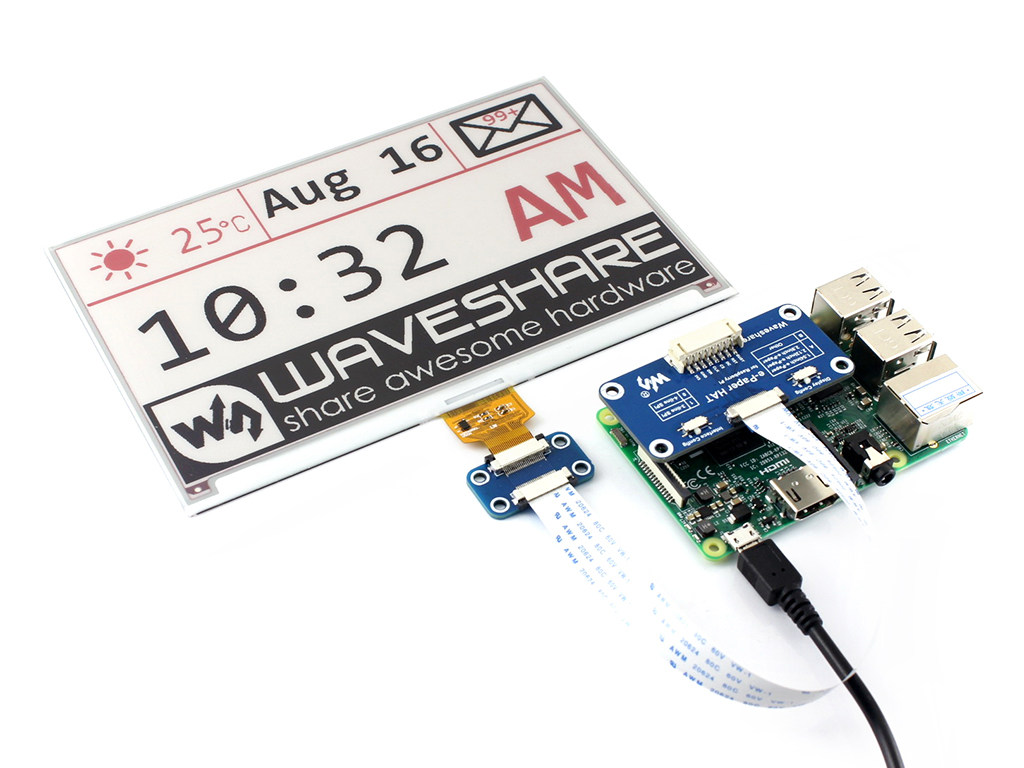

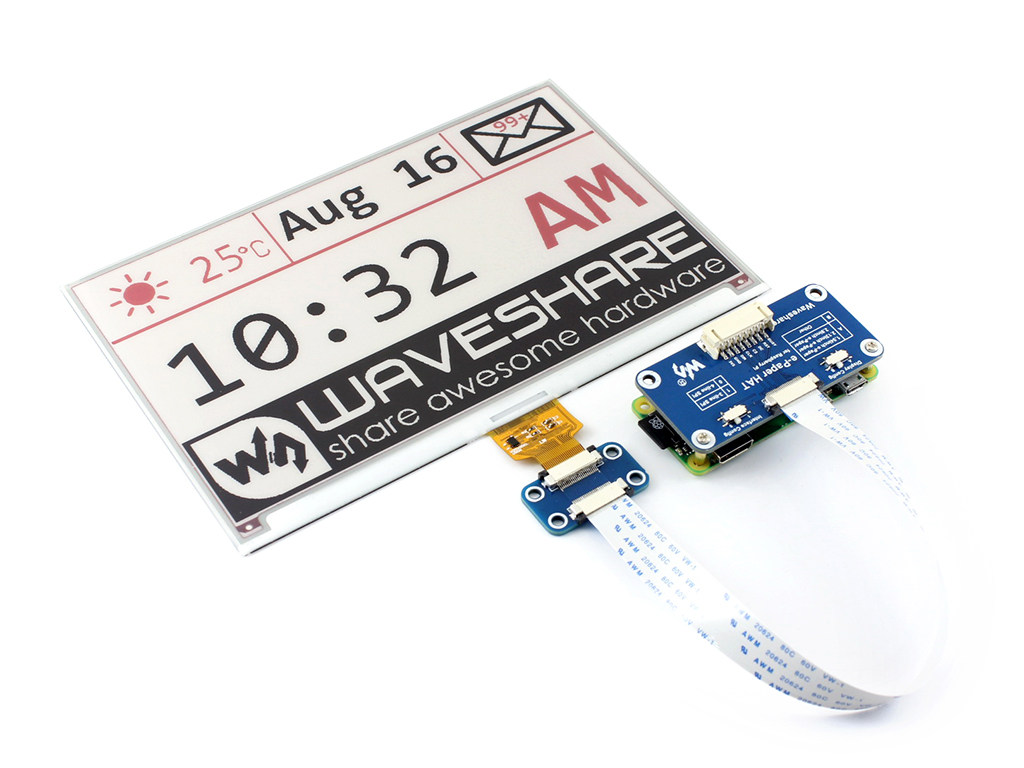

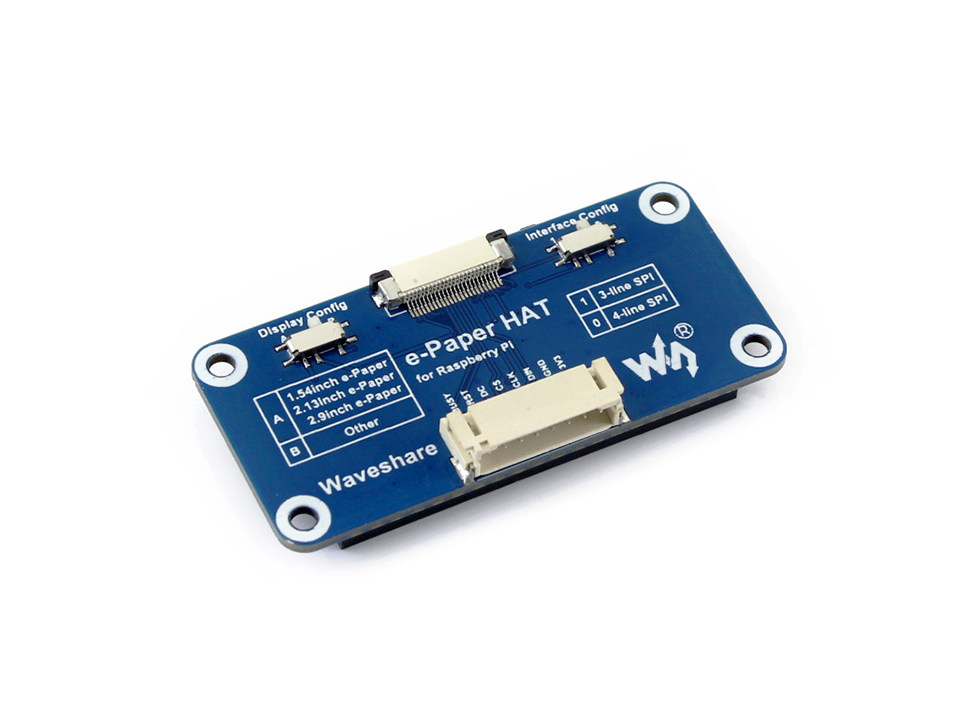

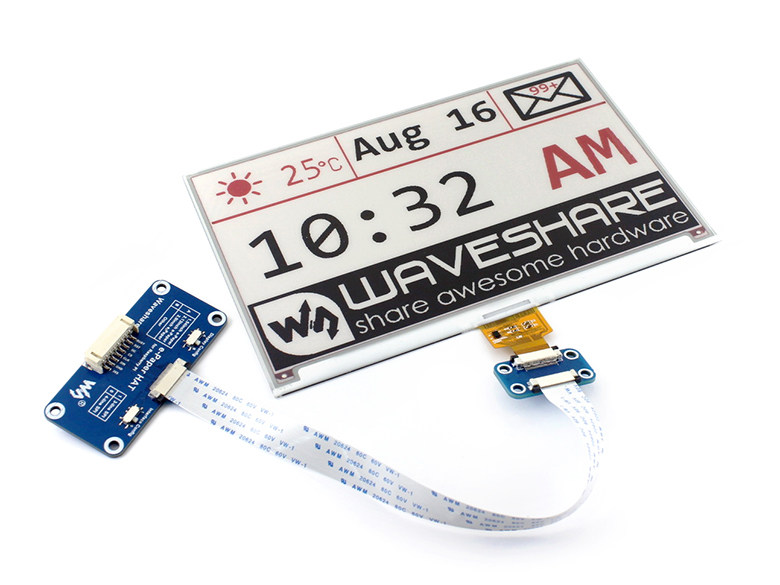

Изображение продукта




Выбор продукта

модельОтображение цветаСерый уровеньРазрешениеРазмер дисплея
(mm)		Размеры
(mm)		Обновить время
(s)		Местное обновлениеPI интерфейсУправление интерфейсом
1.54inch e-Paper ModuleЧерное и белое2200x20027.60× 27.6048.0× 33.02√×SPI
1.54inch e-Paper Module (B)Красный, черный, белый2200x20027.60× 27.6048.0× 33.08××SPI
2.13inch e-Paper HATЧерное и белое2250x12248.55× 23.7165.0× 30.22√√SPI
2.13inch e-Paper HAT (B)Красный, черный, белый2212x10448.55× 23.7165.0× 30.215×√SPI
2.7inch e-Paper HATЧерное и белое2264x17657.29× 38.1985.0× 56.06×√SPI
2.7inch e-Paper HAT (B)Красный, черный, белый2264x17657.29× 38.1985.0× 56.015×√SPI
2.9inch e-Paper ModuleЧерное и белое2296x12866.89× 29.0589.5× 38.02√×SPI
2.9inch e-Paper Module (B)Красный, черный, белый2296x12866.89× 29.0589.5× 38.015××SPI
4.2inch e-Paper ModuleЧерное и белое2400x30084.80× 63.60103.0× 78.54××SPI
4.2inch e-Paper Module (B)Красный, черный, белый2400x30084.80× 63.60103.0× 78.515××SPI
4.3inch e-Paper UART ModuleЧерное и белое4800×60088.00× 66.00118.0× 75.01.5××UART
7.5inch e-Paper HATЧерное и белое2640x384163.20×97.92170.2×111.26×√SPI
7.5inch e-Paper HAT (B)Красный, черный, белый2640x384163.20×97.92170.2×111.231×√SPI
【Иллюстрировать】
1. Обновить время: это относится к глобальному времени обновления, то есть времени, необходимого для обновления каждого кадра изображения; Если сам экран чернил поддерживает локальное обновление, локальное время обновления составляет около 0,3 секунды.
2. Интерфейс PI: на основе стандартной конструкции интерфейса Raspberry Pi, совместимой и может быть непосредственно вставлен в Raspberry Pi 2 Generation B/3 Generation B/Zero/Zero W

Я не знаю, какой из них вы хотите?Стоипнодите и сделайте групповое фото, посмотрите!

Информация о продукте

Данные включают:

  • Руководство пользователя
  • Схематическая диаграмма
  • Пример программы
  • Информация о разработке

Скачать путь: www.waveshare.net/wiki/7.5int e-paper hat_ (b) _

Диаграмма размера шляпы с электронными бумагами




Список конфигурации

  1. 7.5inch e-Paper (B)× 1
  2. e-Paper Driver HAT× 1
  3. Сумка для колонки RPI (2PCS SET)×1
