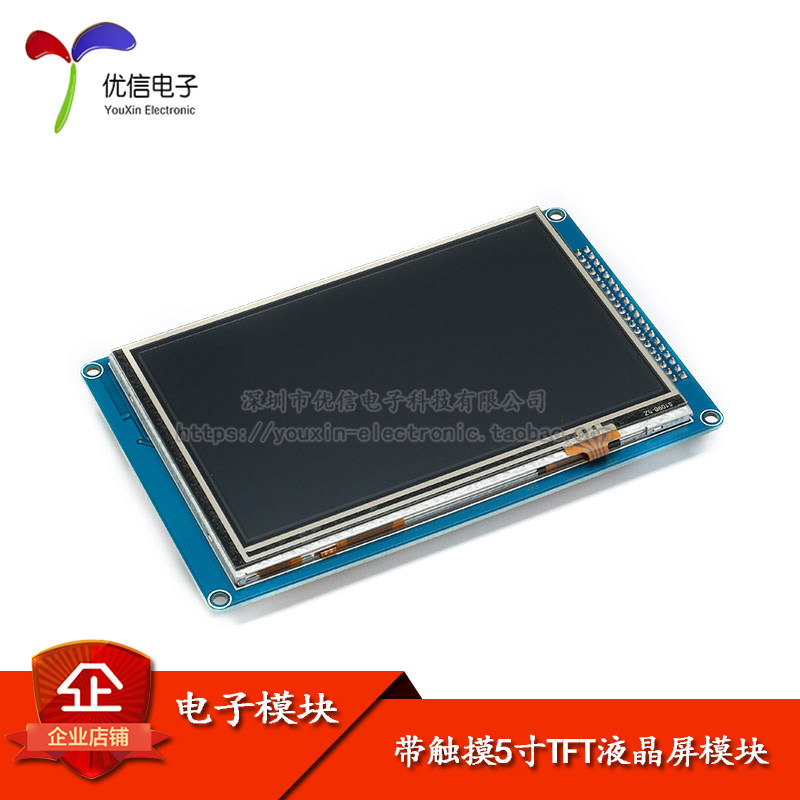

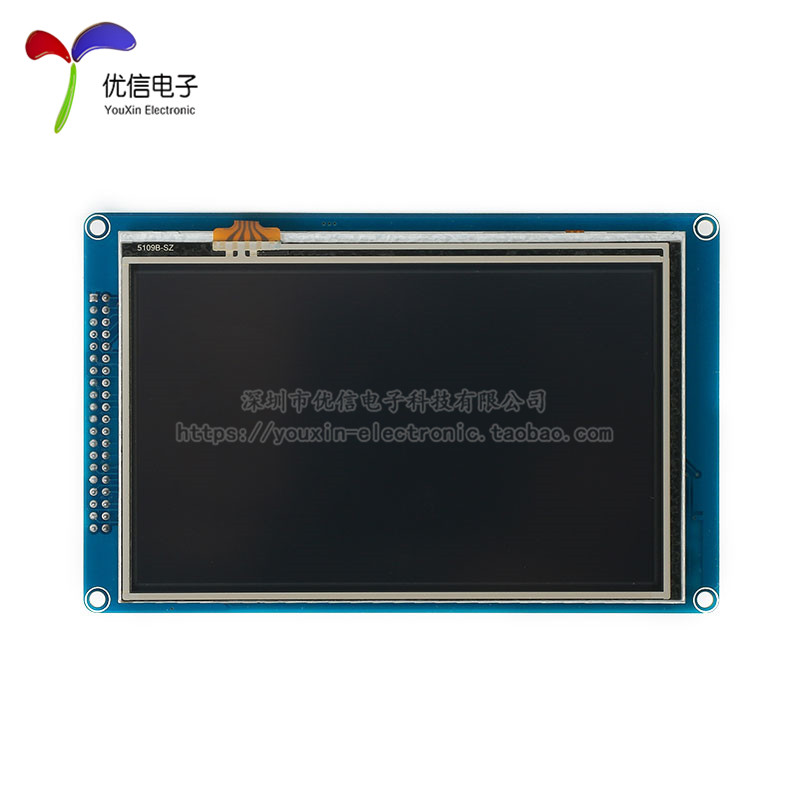

[YouXin Electronics] Touch 5 -INCH TFT LCD -модуль 51 ОДИН -КИПК РАЗРЕШЕНИЕ ДРУГИЯ 800*480
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка загрузки данных:
http://pan.baidu.com/s/1mikOSgK
Видео демонстрационный адрес:(Скопируйте адрес в адресную строку браузера)
http://v.youku.com/v_show/id_xndmwntmyoty0.html
Особенности продукта:
TFT-LCD(Тонкопленок-транзистор-жидкий кристаллический дисплей) представляет собой ЖК-дисплей с тонкопленочным кристаллическим типом трубки, также называемый настоящим цветным ЖК-дисплеем.В отличие от простой матрицы пассивного TN-LCD и STN-LCD, на каждом пикселе ЖК-дисплея существует тонкая пленочная транзисторная трубка.“Активный”Управляйте независимыми пикселями на экране.Эффективно преодолеть не выбранные нарушения струн, так что статические характеристики ЖК -экрана не имеют ничего общего с количеством сканирующих линий, поэтому он значительно улучшает качество изображения.Pixel Architecture: цветовой фильтр разделен на три типа: красный, зеленый и синий в соответствии с цветом.ЖК -дисплей должен исходить из источника света. Привязанный или обратный с помощью нерегулярных скрученных форм.
Этот продукт представляет собой 5 -дюймовый 16 -бит и экран с модулем нижней пластины с помощью IC -функции.

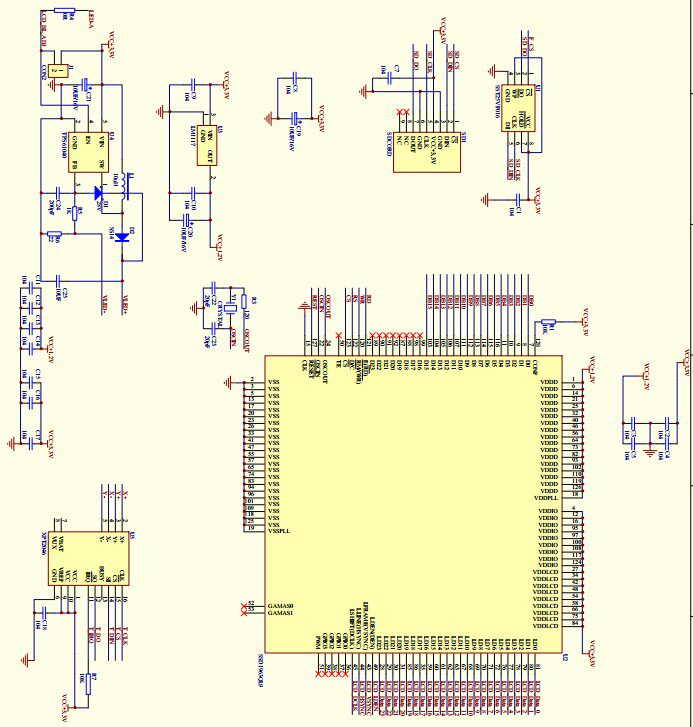

SSD1963 Single -Piece TFT LCD IC, разрешение 480RGB (SEG)*864 (COM), 18/24 бит, 8/9/16/18/24BIT 6800 Series/8080 Series Series.Его грамм памяти графического отображения (память) используется для хранения данных отображения изображения в процессоре, а его емкость составляет 1215Kbytes.При написании операции каждый кадр данных записывается, и каждая строка данных читается при чтении.Драйвер затвора используется для управления драйвером строки.Основная функция схемы привода столбца состоит в том, чтобы преобразовать D/A.Цветные данные 6/8 -бита, которые должны указать, что подпиксель будут преобразованы в соответствующее напряжение уровня серого, а выход вывод на дисплее ЖК -дисплея.
Параметры продукта:
· Рабочее напряжение:3.3V
· Разрешение модуля:480X800
· Рабочая Температура:-20~70℃
· Интерфейс модуля: 16 связи связи
· Драйв IC:SSD1963
· Следующий метод: тип сопротивления
Инструкции по использованию:

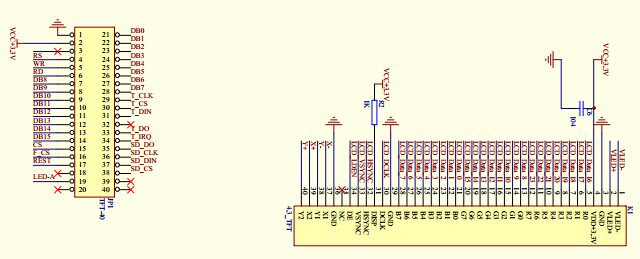

Штифт
LED_AИсточник подсветки положительный:Модуль унаследовал цепь привода подсветки, подсветка высокого уровня яркая, подсветка низкого уровня разрушается, а сигнал ШВМ может управлять яркостью
RESTLCD-контакты сброса, низкий уровень, эффективная, линия сигнала записи WR, линия сигнала RD, выбор регистра RS (данные/команда), Сигнал выбора жидкого чипа CS Низкий уровень, эффективен, DB0-DB15. Параллельная 16-битная шина Data Bus Bus
Интерфейс Touch Function Интерфейс T_CLK строка тактовой сигнала, T_CS выбрал сигнал, ввод последовательных данных T_DIN, вывод последовательных данных T_OU

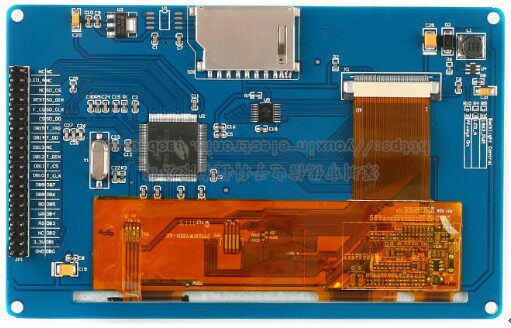

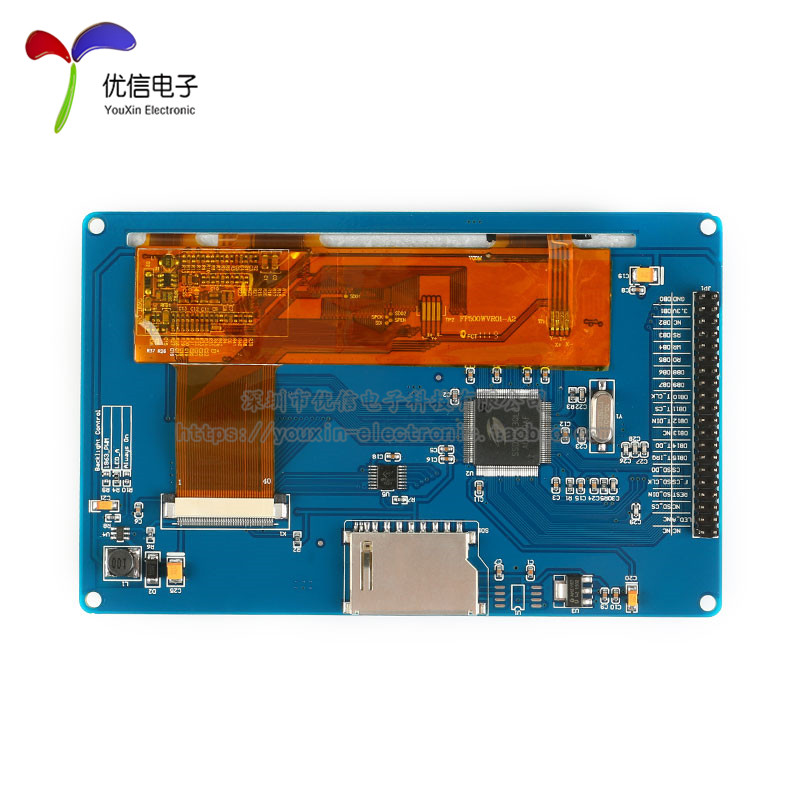

SD_DIN(MOSI), SD_DO (MISO), SD_SCK Расширение SD -слот и расширенный интерфейс SPI Flash Spi, выбор чипа SD -карты SD_CS, выбор чипа F_CS Expansion SPI Flash
Примечание:
Правильная проводка!Не подключайте положительные и негативы, чтобы сжечь электронное устройство платы.4.3 -инд и более крупное потребление подсветки TFT является относительно большим. 7 -inch ярче).Если вы используете источник питания USB, могут возникнуть ситуации, когда некоторые токи материнской платы компьютера недоступны, или модуль не работает из -за сильного напряжения напряжения из -за низкого качества USB -соединения.8 -битный интерфейс занимает 8 меньше io, чем интерфейс 16 -бит, но скорость медленнее.Этот модуль принимает схему драйвера SSD1963. .
