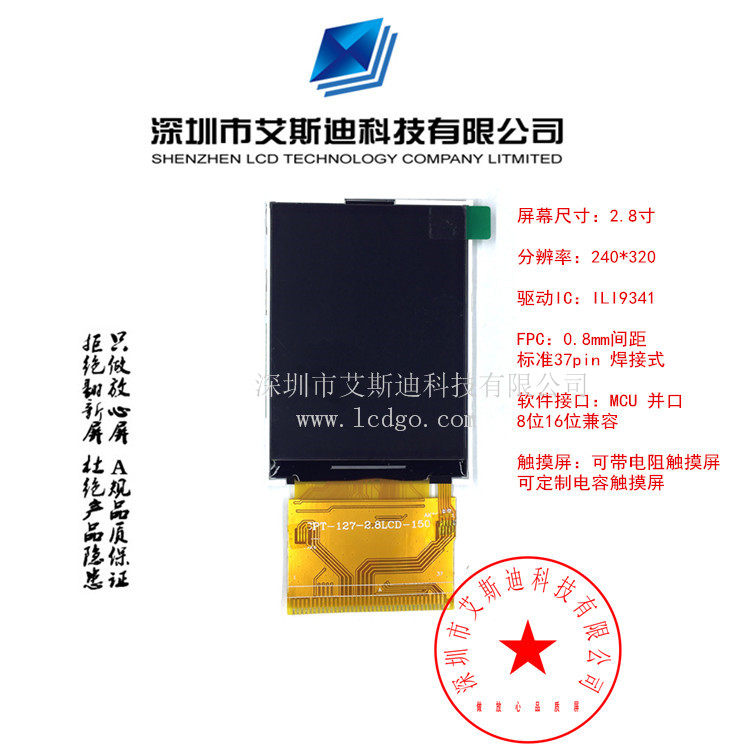

2.8 -Inch TFT ЖК -экрана ic Driver IC: ILI9341 37PIN сенсорный экран дисплей LCD LCM
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Без экрана сопротивления
- Dip -Ried Screen
| Сенсорный экран: | Без экрана сопротивления, Dip -Ried Screen |
 |
|
Введение преимущества: теперь в городе Шэньчжэнь есть много производителей реконструкции, использующих старые стеклянные материалы, поляризованные детали правил и произведенные продукты, 1: Эффект дисплея плохой, такой как черная картина, цвет цвета серый и уменьшение цвета низкое.2: Качество продукта нестабильно. сопротивление.
Я считаю, что многие клиенты испытали и использовали такие ЖК -экраны, разочарованы ли вы такими ЖК -экранами?
Технология Shenzhen Aisdi привержена предоставлению клиентам высококачественных ЖК -экранов. Угол, Макао, пусть ваши продукты будут лучше, чем у сверстников со всех сторон.2: Качество продукта. продукты, позволяющие вашей продукции быстро продвигать и занимать рынокПересечение
Мы являемся профессиональным ЖК -экраном. , Интерфейс (MUC/RGB и т. Д.), Вам необходимо вставить ногу или сварку, вам нужно сделать тот же интерфейс или форму, что и раньше, сообщите нам вовремя, чтобы настроить наилучшую услугу для вас.
Кроме того, наша компания может настроить экран с конденсацией и код монохромного кода и экран черно -белой точки.
После покупки наших образцов он предоставляет бесплатные технические услуги, код привода, рутину, а также дает конкретные решения для отображения.
| наименование товара | 2.8 -INCH TFT ЖК -экран |
| физическое измерение | 50*69.2*4.2mm |
| Размер дисплея | 43.2*57.6mm |
| Драйвер IC | ILI9325/28//41/NT35702 |
| Тип интерфейса | MCU параллельный порт 37pin Сварная нога 8/16bit |
| Подсветка | 4*LED Параллельное напряжение: 2.8--3,3 В |
| Энергопотребление | 4.2--4.95W |
| Пятниковая расстояние | 1mm |
| Разрешение | 240*320 |
| трогать | Необязательный |
| Подробности | Свяжитесь с обслуживанием клиентов, чтобы спросить |
Определение ноги булавки:
| Номер трубки | символ | Функция |
| 1 | DB0 | Линия сигнала данных ЖК -дисплеев |
| 2 | DB1 | Линия сигнала данных ЖК -дисплеев |
| 3 | DB2 | Линия сигнала данных ЖК -дисплеев |
| 4 | DB3 | Линия сигнала данных ЖК -дисплеев |
| 5 | GNDE | земля |
| 6 | VCC1 | Питание моделирования питания (+2,5-+3,3 В) |
| 7 | /CS | Низкоэффективный сигнал пленки |
| 8 | RS | Инструкция/Выбор данных Конец, L: Инструкция, h: данные |
| 9 | /WR | ЖК -письменное управление терминал, низкий эффект |
| 10 | /RD | Терминал управления чтением ЖК -чтения, низкий эффективный |
| 11 | NC | Тусоваться |
| 12 | X+ | Линия сигнала сенсорного экрана |
| 13 | Y+ | Линия сигнала сенсорного экрана |
| 14 | X- | Линия сигнала сенсорного экрана |
| 15 | Y- | Линия сигнала сенсорного экрана |
| 16 | LEDA | Подсветка привела к положительному конец полярности |
| 17 | LEDK1 | Светодиодный отрицательный полярный конец |
| 18 | LEDK2 | Светодиодный отрицательный полярный конец |
| 19 | LEDK3 | Светодиодный отрицательный полярный конец |
| 20 | LEDK4 | Светодиодный отрицательный полярный конец |
| 21 | NC | Тусоваться |
| 22 | DB4 | Линия сигнала данных ЖК -дисплеев |
| 23 | DB10 | Линия сигнала данных ЖК -дисплеев |
| 24 | DB11 | Линия сигнала данных ЖК -дисплеев |
| 25 | DB12 | Линия сигнала данных ЖК -дисплеев |
| 26 | DB13 | Линия сигнала данных ЖК -дисплеев |
| 27 | DB14 | Линия сигнала данных ЖК -дисплеев |
| 28 | DB15 | Линия сигнала данных ЖК -дисплеев |
| 29 | DB16 | Линия сигнала данных ЖК -дисплеев |
| 30 | DB17 | Линия сигнала данных ЖК -дисплеев |
| 31 | /RESET | Сбросить линию сигнала |
| 32 | VCI | Питание моделирования питания (+2,5-+3,3 В) |
| 33 | VCC2 | Напряжение интерфейса ввода/вывода (-1,65-+3,3 В) |
| 34 | GND | земля |
| 35 | DB5 | Линия сигнала данных ЖК -дисплеев |
| 36 | DB6 | Линия сигнала данных ЖК -дисплеев |
| 37 | DB7 | Линия сигнала данных ЖК -дисплеев |
1. Предоставьте схему выбора ЖК -экрана
Компания обладает обильным жизненным опытом использования ЖК -дисплеев, что может помочь пользователям рекомендовать размер, разрешение, определение интерфейса, метод устного, метод сборки, антистатическое решение, схему анти -интерфейсы, сильные предложения по использованию электромагнитных поля и т. Д.
2. Предоставьте методы использования ЖК -экрана
В соответствии с фактическими потребностями клиента, наиболее подходящий план использования, ширина, толщина, без ощущения, какой тип прикосновения, с какими интерфейсами на различных платформах будут использоваться метод, фиксированный метод и т. Д.
3. Предоставьте подробную техническую информацию
Предоставьте спецификации/чертежа модуля ЖК -дисплея, спецификации IC драйвера, код вождения, рекомендованные производителем, включая инициализацию, сброс времени, установку окон и координаты, точки нажатия, китайские символы, отображение изображений и т. Д.
4. Предоставьте примеры применения
поставлять51, программа использования STM32 и использование других платформ.
5. Профессиональный инженер онлайн техническая поддержка
Если у вас нет опыта использования ЖК -дисплея, попробуйте как можно больше связаться с инженером, и вы получите руководство для пациента.
Наша компания является общим налогоплательщиком и может выдать 17%специальных счетов НДС.
