2.8 -INCH TFT Liquid Chang Screen LCD -дисплей ILI9341 с сенсорным цветом экрана с высоким уровнем ЖК -экрана с STM/ARM

Цена: 1 522руб.    (¥72)
Артикул: 544030833326

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:htqxinni999
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1302 747руб.
¥43909руб.
¥821 733руб.
¥ 62 58.91 245руб.
  • Информация о товаре
  • Фотографии

Введение

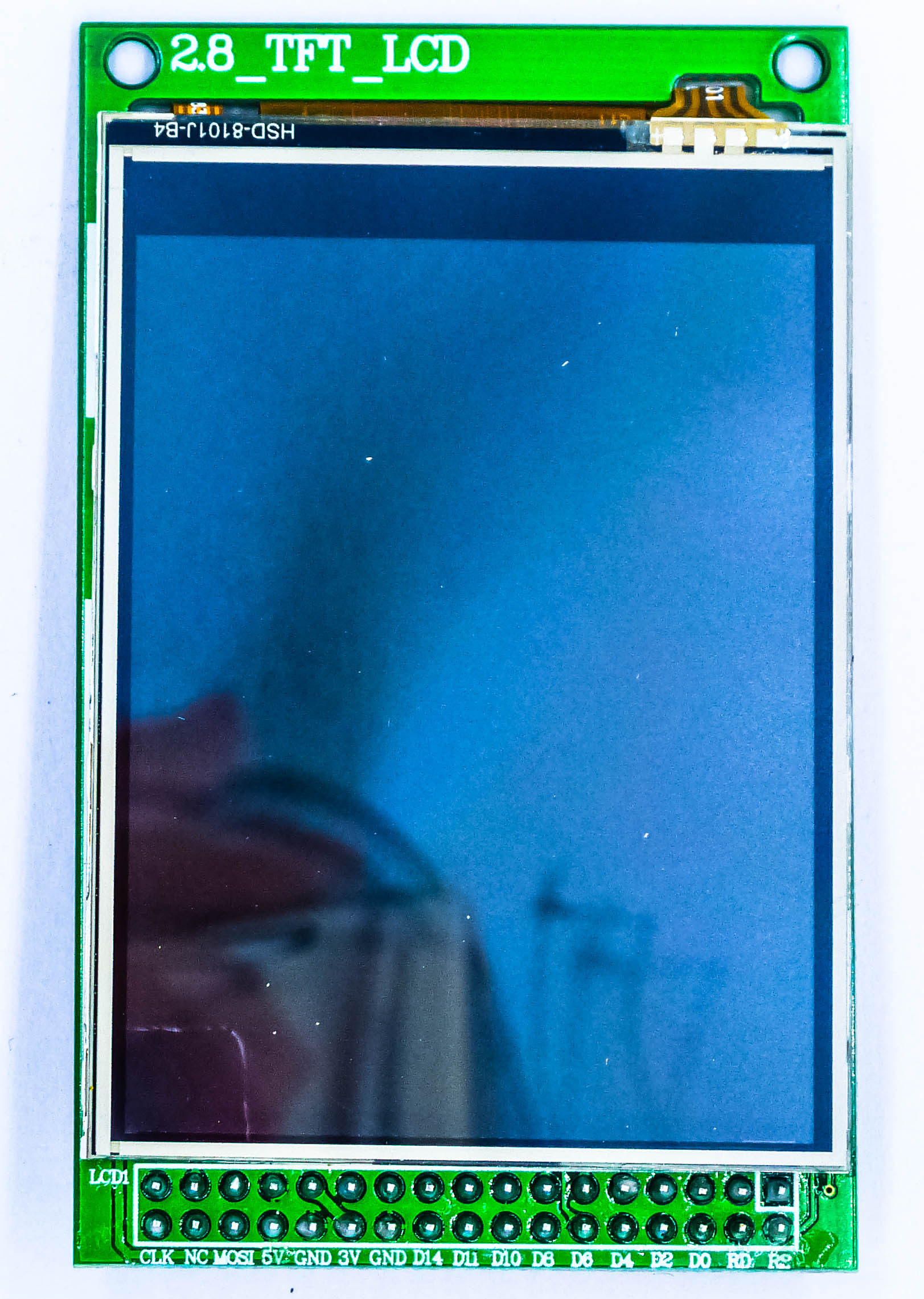

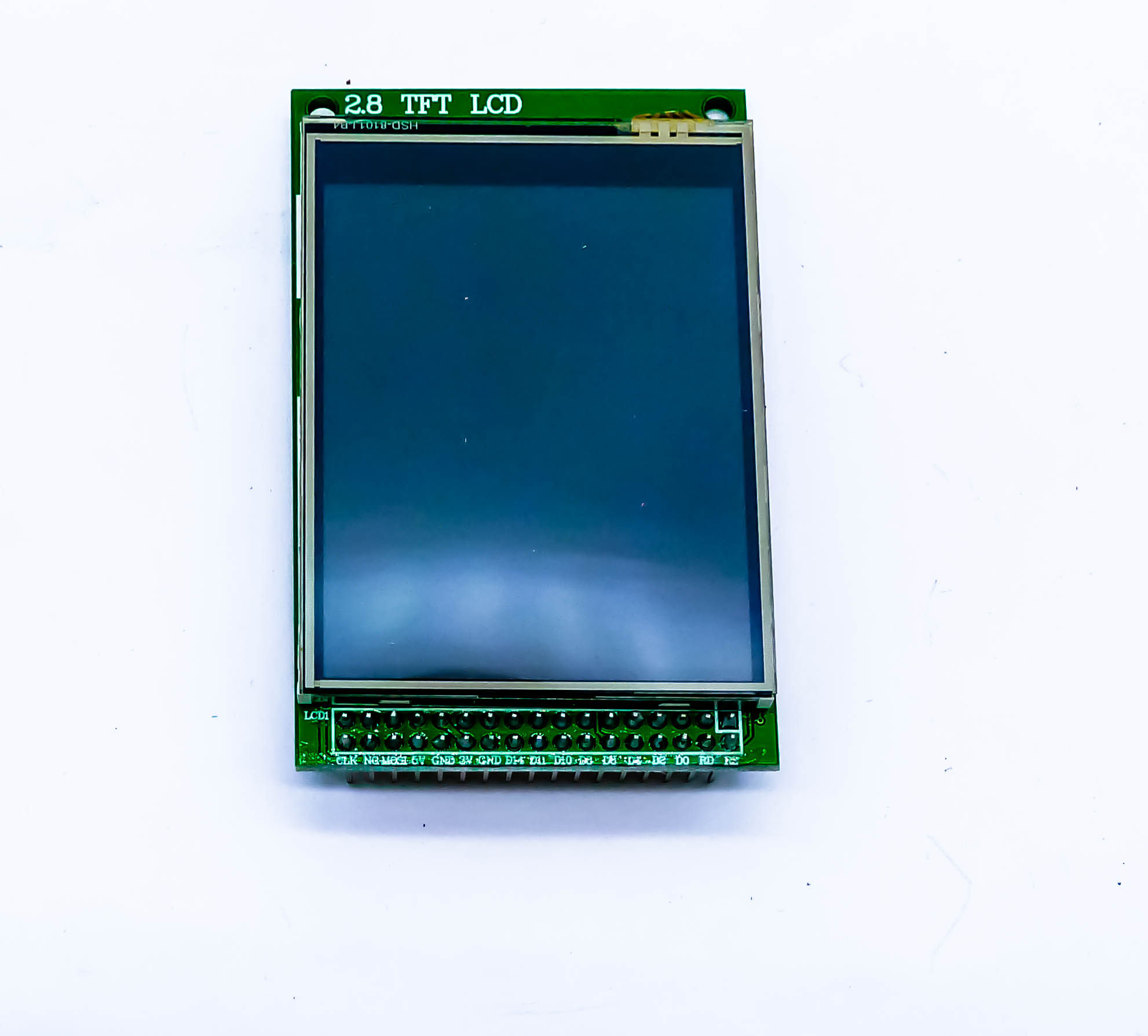

2.8TFTLCDМодуль, общий -целевойTFTLCDМодуль использует новый ЖК -модуль плюс смягченный стеклянный стеклянный экран, без поддельных значков, а качество превосходно. Модуль имеет следующие характеристики:



1,2.4’/2.8’Два типа экранов необязательны (2,8 дюйма, описанные на этой странице)Сущность

2,320×240Разрешение.

3,16 -бит (65 000 цветов).Сущность

4, Сильный стеклянный сенсорный экран (экран сопротивления), прочный и долговечный.

5. Индивидуальные желтые все брунзовые золотые иглы красивы и долговечны.

6. Общий интерфейс, может быть использован для полной серии плат разработки STM32.



Примечание: нет коттеджа этого сенсорного экрана!





2.8 -INCH LCD -модуль Подробный параметр:

  название продукта  2,8-дюймовый экран TFT LCD
  размер внешнего вида 50*69.2*4.2mm
  размер дисплея 43.2*57.6mm
  Драйвер IC ILI9325/28
  тип интерфейса MCU  вместе  8/16bit
Подсветка 4*LED   напряжение параметров: 2.8--3,3 В.
  кабель (FPC)  паяль 37pin
  PIN -интервал 1.0mm
   разрешение 240*320
  прикосновение  резистивный сенсорный экран
   Свяжитесь с обслуживанием клиентов, чтобы запросить/официальную информацию веб -сайта скачать

Определение PIN -кода ЖК -экрана:

Номер трубкисимволФункция
 1DB0Линия сигнала данных ЖК -дисплеев
 2 DB1  LCD -линия сигнала данных
 3 DB2  LCD -линия сигнала данных
 4 DB3  LCD -линия сигнала данных
 5 GNDE земля
 6 VCC1Питание моделирования питания (+2,5-+3,3 В)
 7 /CS  Низкие эффективные сигналы отбора
 8 RS  Конец выбора инструкции/
 9 /WR  ЖК -письменное управление терминал, низкий и эффективный
 10 /RD  LCD -терминал управления чтением, низкий и эффективный
 11 NC  hangle
 12 X+  Строка сигнала сенсорного экрана
 13 Y+  Строка сигнала сенсорного экрана
 14 X-  Строка сигнала сенсорного экрана
 15 Y-  Строка сигнала сенсорного экрана
 16 LEDA  подсвет
 17 LEDK1  светодиодный полярное конец светодиода подсветка
 18 LEDK2  светодиодный полярное конец светодиода подсветка
 19 LEDK3  светодиодный полярное конец светодиода подсветка
 20 LEDK4  светодиодный полярное конец светодиода подсветка
 21 NCТусоваться
 22 DB4Линия сигнала данных ЖК -дисплеев
 23 DB10Линия сигнала данных ЖК -дисплеев
 24 DB11Линия сигнала данных ЖК -дисплеев
 25 DB12Линия сигнала данных ЖК -дисплеев
 26 DB13Линия сигнала данных ЖК -дисплеев
 27 DB14Линия сигнала данных ЖК -дисплеев
 28 DB15Линия сигнала данных ЖК -дисплеев
 29 DB16Линия сигнала данных ЖК -дисплеев
 30 DB17Линия сигнала данных ЖК -дисплеев
 31/RESET Сбросить линию сигнала
 32 VCIПитание моделирования питания (+2,5-+3,3 В)
 33 VCC2  напряжение интерфейса I/O (-1,65-+3,3 В)
 34 GNDземля
 35 DB5Линия сигнала данных ЖК -дисплеев
 36 DB6Линия сигнала данных ЖК -дисплеев
 37 DB7Линия сигнала данных ЖК -дисплеев
