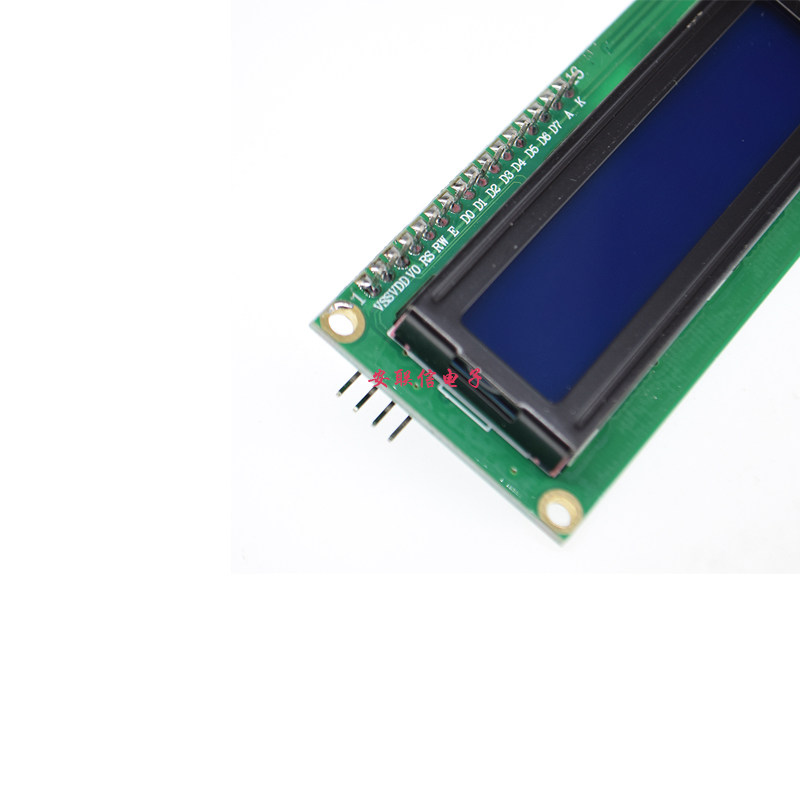

IIC/I2C/Интерфейс LCD1602 синий экран ЖК -дисплей Модуль отображения с экраном с экраном

Цена: 180руб.    (¥8.5)
Артикул: 534670717765

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:安联信电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.4832руб.
¥0.4610руб.
¥18381руб.
¥0.031руб.
  • Информация о товаре
  • Фотографии

Стреляется!

Поскольку входящие партии плат-адаптеров разные, иногда печать выполняется от двух производителей, что не влияет на использование и не оказывает никакого влияния!

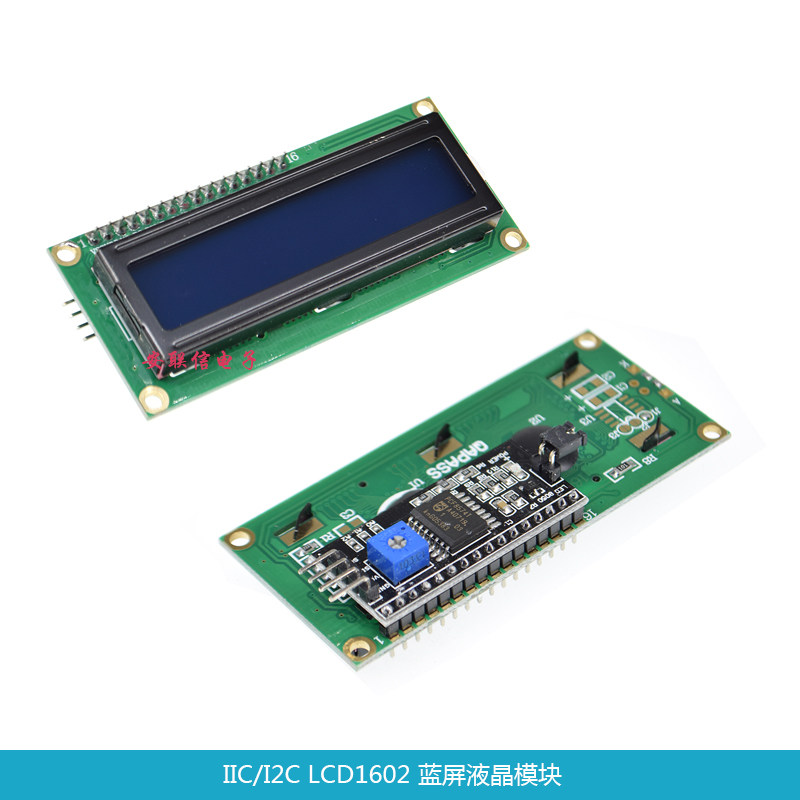

(Синий экран) Жидкокристаллический модуль Arduino IIC/I2C LCD 1602 желтого и зеленого цвета предоставляет файлы библиотеки.

http://yunpan.taobao.com/s/2Sg51ccXS2p

http://yunpan.taobao.com/s/UK5YvupYSp

Показать только H, решение

http://www.arduino.cn/thread-19199-1-1.html

Адрес загрузки информации: http://pan.baidu.com/s/1mij9fio
Программа тестирования: http://pan.baidu.com/s/1pllekvp

Arduino или Raspberry Pi управляющая плата IO Port Port IO -порт ограничен. Если есть больше датчиков, реле и других модулей, порта IO недостаточно. На исходном экране LCD1602 требуется 7 портов IO для подъема. В этом отношении наше модуль может Помогите помочь. Вы сохраняете 5 портов IO и отправляете разработки материалов Arduino, Raspberry Pi и Intel Edison для Arduino Platform.

Параметры продукта:

  1. Напряжение питания: 5 В
  2. Стандартный протокол I2C
  3. С подсветкой и регулировкой контрастности
  4. Четырех линейный выход меньший интерфейс занятие

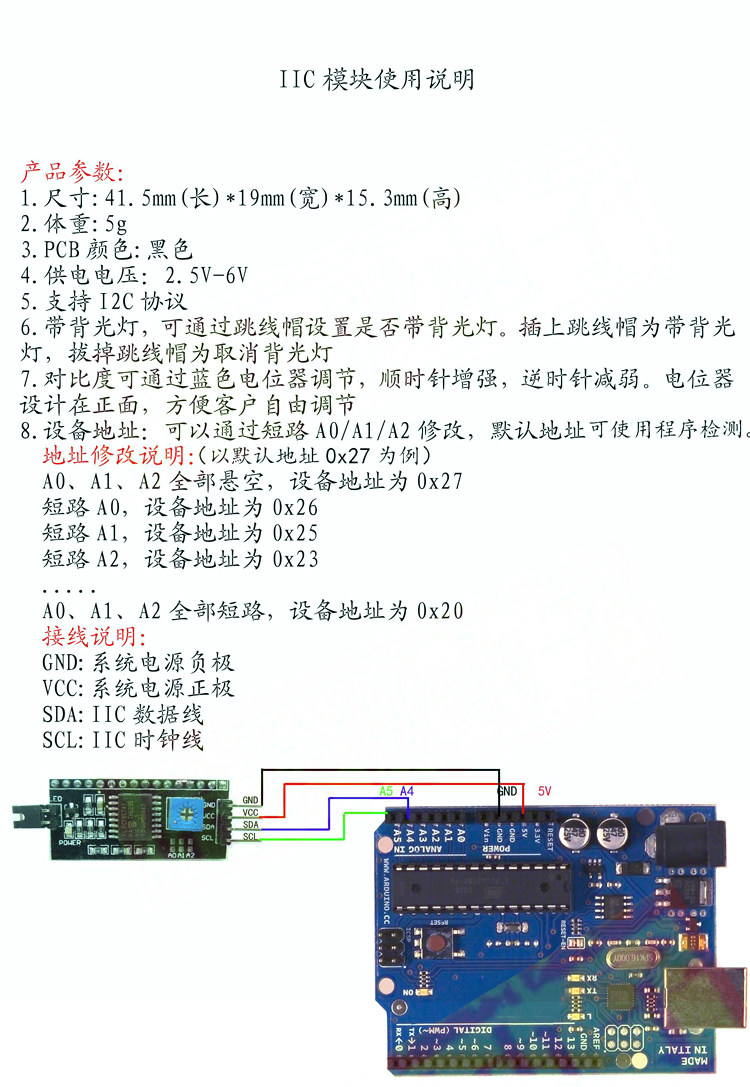

Проводка
 LCD1602Arduino малиновый пирог
 GND GND GND
 VCC5V VCC5V VCC5V
 SDA A4 Pin3
 SCL A5 Pin5



Пример исходного кода(Свяжитесь с владельцем и попросите библиотеку LiquidCrystal_I2C):

#include<Wire.h>

#include<LiquidCrystal_I2C.h>

LiquidCrystal_I2C LCD (0x3f, 20,4); // Установить ЖК -адрес на 0x27 для 20 -х харс и 4 -х линей

void setup()

{

lcd.init();

lcd.backlight();

lcd.print("Hello, world!");

}

void loop(){}



Меры предосторожности:

Если приведенный выше код не может быть выключен и отображен, вы можете изменить ЖК -дисплей liquidcrystal_i2c (0x3F, 20,4); адрес I2C (0x3F)для 0x27



A0

A1

A2

HEX Address

1

1

1

0x27

0

1

1

0x26

1

0

1

0x25

0

0

1

0x24

1

1

0

0x23

0

1

0

0x22

1

0

0

0x21

0

0

0

0x20



Если вы не можете определить адрес I2C, вы можете самостоятельно обнаружить адрес I2C:

Обнаружение исходного кода адреса адреса I2C - http://playground.arduino.cc/main/i2cscanner?action=sourceblock&num=1

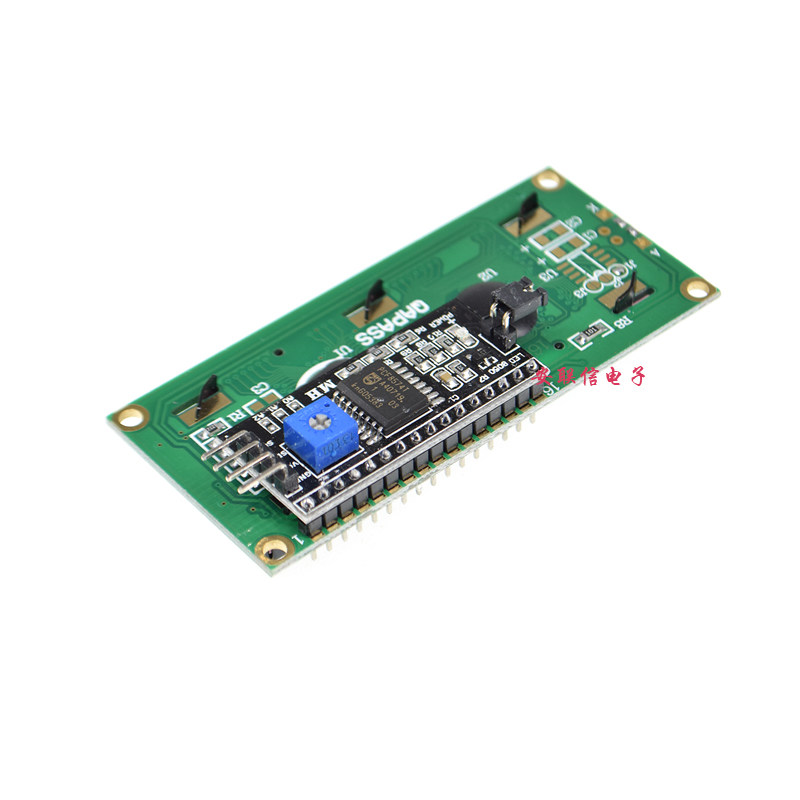

Если подсветка можно отключить нормально, но не текст, вы можете настроить поперечную ручку платы I2C Blue Potentiometer и установить соответствующий контраст.
