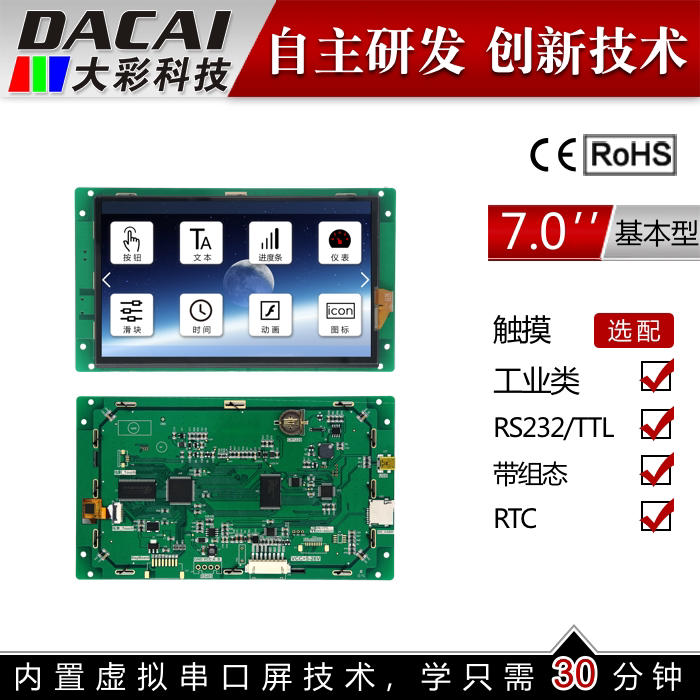

7-дюймовый экран порта Touch 800*480 Конфигурация/1G/USB/SD/RTC/5-26V
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Емкость
- Нет прикосновения
- Сопротивление
| Трогать: | Сопротивление, Емкость, Нет прикосновения |
1
|   аксессуары для разработки/Development accessories |
При выборе пользовательского продукта вам необходимо подготовить следующие аксессуары отладки: мощность 5 В, USB до 232 последовательных линий, SD -карта (включая чтения карт).
Если пользователю необходимо купить аксессуары отдельно, пожалуйста, нажмите на ссылку ниже:
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-201830330.20.41c340b7ekkhr0&id=581780732798
|   уведомление о покупке/ Purchase notice |
| заказать информацию/ Order information |
◆Эта серия представляет собой горячую продажу и рекомендацию, позиционирующая промышленную область, экономичную, адаптирующуюся к сложной и суровой среде, научитесь работать через 30 минут!
◆Номер продукта:
dc80480b070_05tf_rtc (rs232, сопротивление прикосновения)
  DC80480B070_05CF_RTC (RS232, конденсатор Touch)
dc80480b070_05nw_rtc (rs232, без прикосновения)
◆Название продукта: 7.0 -инд базовый серийный экран экрана
◆Характеристики продукта: 800*480, сопротивление Touch (необязательно), конденсатор Touch (опция), 5-26V источник питания, RTC
◆Поле приложения: подходит для наружной и суровой промышленной среды, EMC производительность является превосходной производительности
|   аппаратная функция/ Hardware feature |
◆16 -bit Real Color RGB -дисплей (64K Color);
◆Встроенный -в стандартах 8*16, 12*24, 16*32, 32*64 Библиотека шрифтов ASCII, 16*16, 24*24GBK и 32*32, 64*64 GB2312 и другие библиотеки шрифтов. Пользователи могут настроить любой шрифт Windows библиотека;
◆Поддержка форматов изображений, таких как BMP, JPEG, WMF, PNG, GIF;
◆Поддержать любой текст местоположения, картинки, анимацию GIF и общий дисплей с графическим интерфейсом;
◆Иметь множество элементов управления конфигурацией: элемент управления кнопкой, управление текстом, управление падацией, управление оценкой, управление приборами, управление кривой, управление слайдером, управление выбором, управление значком, управление анимацией, управление часами и контроль QR и т. Д.;
◆Система, созданная -В виртуальной клавиатуре поддерживает методы ввода китайского и английского языка, может настроить системную клавиатуру;
◆Поддержите внутреннюю операцию инструкции, без участия пользователя MCU, реализация кнопок взаимоисключающего, дисплей текстового сотрудничества и т. Д.;
◆Поддерживайте левый и правый, скользите вверх и вниз, чтобы переключать экран;
◆Поддержать инструкцию по выводу на пользовательском кнопке;
◆Установка скорости гончара в диапазоне 1200-2 Мбит / с;
◆Класс 255 регулировка подсветки и автоматический режим гарантии экрана;
◆Поддержка SD -карта на обновление -сайт и функцию производства Decapyllar;
◆Вышеуказанные функции соответствуют потребностям в разработке 99,5%проектов клиентов;
◆Настраивать спрос на удовлетворение всех потребностей пользователей; предоставить услуги ODM, бесплатную настройку 1000 процентов или более;

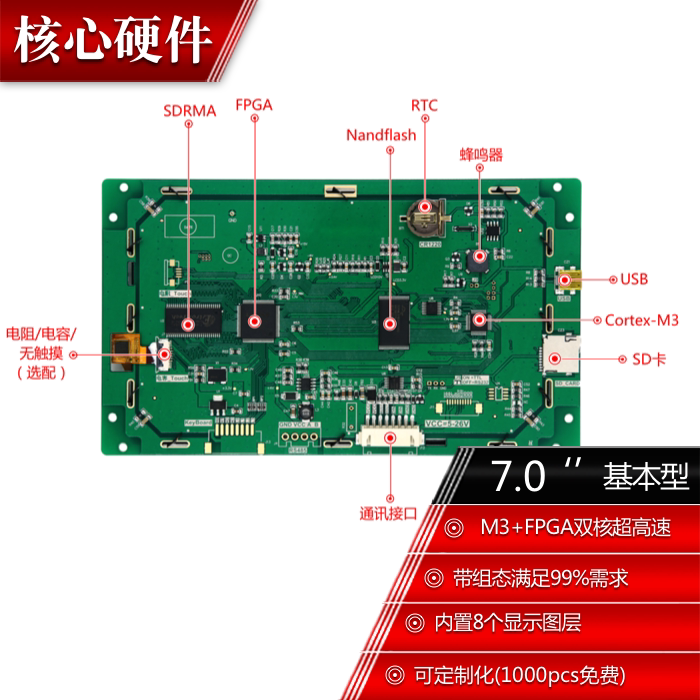

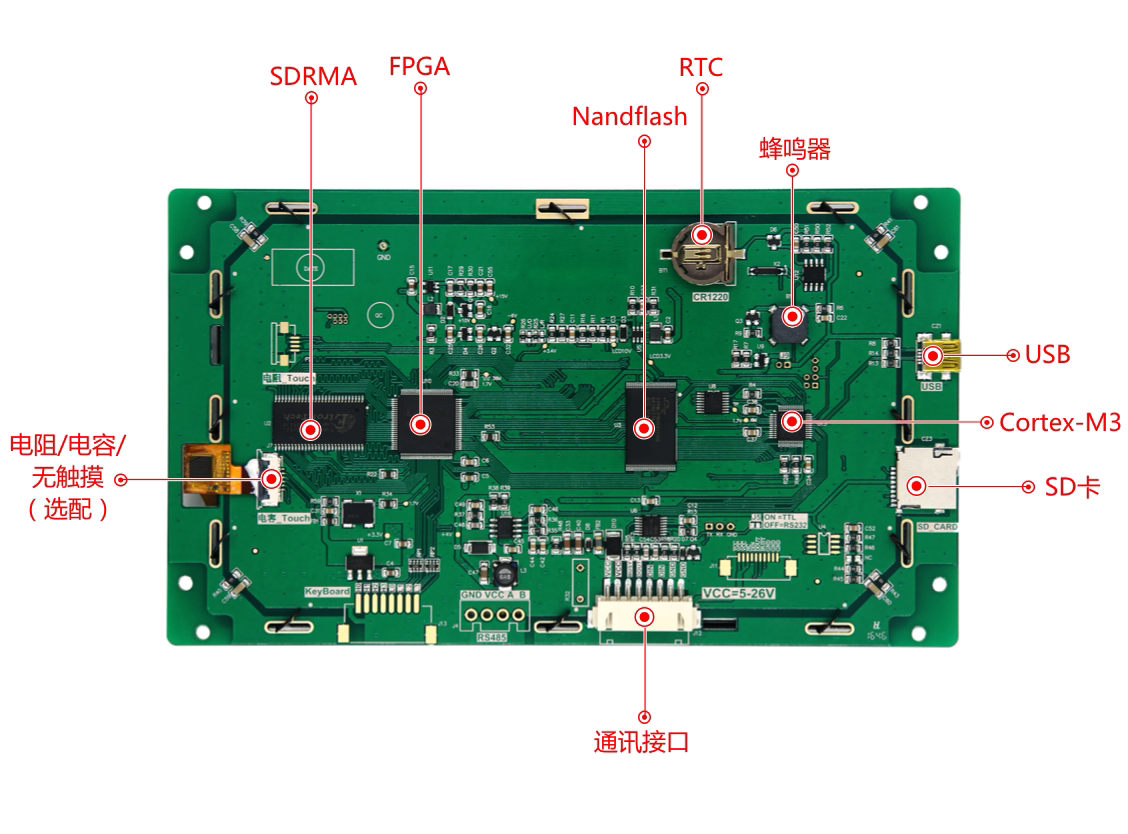

|   архитектура продукта/ Product architecture |
выбирать“Cortex-M3+ FPGA&Rdquo; Основное преимущество двойной архитектуры: (1) FPGA -это программируемое логическое устройство. Основная частота и внутренние инструкции обрабатываются параллельно. Вся система не имеет операционной системы или ОС, работая на питание, 24*7 *365H Непрерывное электричество может работать надежно, без избыточных файлов мусора; (3) основные компоненты - это обычные устройства, более 10 лет непрерывных товаров.
В штате без инструкций Cortex-M3 в основном простоя.Поскольку внутренняя FPGA использует механизм параллельной обработки, чтение данных Nandflash, написание SDRAM и выходные данные RGB выполняются на одном и том же фестивале часов, чтобы гарантировать, что обновления картины системы быстро и время отклика быстро.
Внутри устройства имеется область кэша инструкций 4,7K.Весь процесс прост, и количество программного кода значительно уменьшается.
|   спецификации параметров/ Parameter Specifications |
◆ Параметры продукта | ||
Описание модели | DC80480B070_05TF_RTC (RS232,Прикосновение сопротивления) DC80480B070_05CF_RTC (RS232,Емкость) DC80480B070_05NW_RTC (RS232,Без касаний) | |
серия продуктов | Базовый тип | |
Основной процессор* | Cortex-M3 + FPGAДвойная архитектура | |
Операционная система | Без операционной системы вы можете запустить с помощью питания | |
Тип соглашения | Набор инструкций по формату большого цвета по умолчанию может обновить прошивку для поддержки протокола Modbus RTU | |
размер | 7.0дюйм | |
Разрешение | 800*480 | |
Направление установки | Поддержка 0, 90, 180 и 270 градусов вращающегося установки дисплея | |
место для хранения | 1Gbit | |
Шрифт | Встроенная библиотека шрифтов 10 МБ содержит любую небольшую и небольшую точечную матрицу ASCII, GBK, GB2312, библиотека шрифтов Unicode, которая может настраивать любой компьютерный дисплей шрифта | |
Хранение изображений | Поддержка хранения любого возраста и маленького изображения, накопление может хранить около 137 полных рисунков | |
цвет | 65KЦвет, 16 -бит RGB | |
Напряжение | 5-26V(ошибка±0.2V) | |
Энергопотребление | Подсветка самая яркая: 686ma@5V; подсветка: 168ma@5v | |
Метод связи | RS232/TTL(Фабрика по умолчанию на уровне 232) | |
Коммуникация Поттер | RS232:1200～ 1 Мбит / с, типичная скорость гончара: 115200bps | |
Связь с подключением -в спецификации | XH2.54-8P | |
Скачать картинка | Поддержка miniusb/sd card/urt скачать, разработать рекомендованные USB скачать, производственная партия SD скачать | |
Обновление прошивки | Вставьте прошивку экрана экрана SD -карты | |
Настоящие часы (RTC) | Поддержка часов, таймер, обратный отсчет и другие функции | |
Эффективная область отображения экрана (AA) | длинный&раз; ширина = 155,0 мм×87.2mm | |
Размер продукта (длинная*ширина*высота) | длинный&Раз; Куан&Раз; высокий = 190,0 мм×110.2mm×19.9mm | |
Поддержка программного обеспечения верхней машины | VisualTFT® | |
AVвходить | не поддерживается | |
Голосовая игра | не поддерживается | |
Проигрывание видео | не поддерживается | |
WIFI | не поддерживается | |
Три анти -лакированные мастерство | никто | |
| | |
◆ Основная конкурентоспособность продукта. | ||
Цикл обучения | 30Знакомый с средой разработки за считанные минуты, заполните проектирование взаимодействия человеческой коммутированной связи за 3 дня | |
Отладка программы | Верхняя машина интегрирована“ виртуальный серийный экран&Rdquo;, нет необходимости подключать аппаратное обеспечение, непосредственно ключевой IDE, чтобы связать его с отладкой | |
Время начала | Гонки для работы, запуск, без времени загрузки системы | |
Управление конфигурацией | Иметь различные элементы управления конфигурацией с кнопками, текстом, меню «Dropm Down», панель прогресса, слайдер, инструмент, анимация, два -мерный код, кривая, записи данных и т. Д. | |
Система клавиатуры | Встроенные -В виртуальных числах, клавиатуры персонажа, поддержки китайских и английских методов ввода, могут настроить клавиатуры | |
Запись данных | Поддержать экспорт контента управления данными на SD -карту | |
Функция мульти -языка | Фабрика может предварительно установлен до 10 типов глобального языка, а один из них переключает требуемый язык, без нескольких наборов пользовательского интерфейса | |
Логическая операция обработка | Компилятор внутреннего сценария верхней машины, пользователи могут настроить различные сложные логические отношения и протоколы на экране, чтобы удовлетворить требования к функции продукта 99,9%клиентов | |
жизненный цикл | Используя традиционные процессоры больших брендов, он непрерывно проводился в течение многих лет | |
| ||
◆ ЖК -дисплей | ||
Отображать | TFTЖК -экран | |
Трубка подсветки | LED | |
Яркость (CD/M²) | 250 | |
Света подсветки (H) | >20,000 | |
Контраст | 500:1 | |
Перспектива (L/R/T/B) | 70/70/50/70 | |
| ||
◆Сенсорная панель (необязательно) | ||
Touch Type | Конденсатор сенсорный экран | Резистивный сенсорный экран |
Прикосновение метод | Единственная точка, скользящее прикосновение | Единственная точка, скользящее прикосновение |
пропускание | 90%выше | 80% |
Тактильный номер | Теория количества экранов емкости - бесконечное время, срок службы связана с рабочей средой (пыль, влажность) | Та же точка пикселя, более 1 миллиона раз на одну точку |
| ||
◆ Окружающая среда и сертификация | ||
Рабочая Температура | -20~+70 ℃ | |
температура хранения | -30~+80 ℃ | |
Вибрационный тест | 10 to 25Hz(X,Y,ZНаправление 2G 30 минут) | |
ESDтест | Air=&Plusmn; 8 кВ, intal =&Plusmn; 4 кВ (поддерживаемо выше) | |
Тест с высокой и низкой температурой | Экспериментальная температура: 70 ℃&Plusmn; 3 ℃, 72h/-20 ℃&Plusmn; 3 ℃, 72H; экспериментальная влажность: 50 ℃&Plusmn; 3 ℃, 90%±3%RH, 72H | |
Аутентификация | ROHS, Сертификация CE (уровень EMI: EN55022 Classb Standard) | |
| ||
◆ Индивидуальный сервис | ||
Пользовательская стоимость | Подписание контракта на 1000 процентов за один раз, частично бесплатно | |
Интерфейс связи | Индивидуальные иностранные коммуникационные интерфейсы, такие как параллельный автобус, Can, Zigbee, Ethernet или Wi -Fi | |
Аппаратная схема | Индивидуальный размер печатной платы, толщина схемы, добавление пользовательской цепи, температурный дисплей военного уровня и т. Д. | |
Настройка программного обеспечения | Настроить специальные инструкции или элементы управления в соответствии с потребностями пользователя, чтобы уменьшить сложность разработки пользователей | |
Художественный сервис | Может предоставить картинки искусства, искусство и конструкцию продукта. | |
другой | Настраивать спрос на удовлетворение всех потребностей пользователей | |
|   контроль конфигурации введение/ Configuration control |
1. Управление кнопкой
Все кнопки в экране инженерии настраиваются через программное обеспечение VisualTft в верхней машине. Когда он появится, экран загрузит идентификатор и значение состояния кнопки для пользователя.
2. Управление текстом
Пользователь устанавливает координаты дисплея, цвета, шрифты и цвета фона на экране через верхнюю машину. Эти текстовые атрибуты будут загружены в файл конфигурации экрана с изображением, а затем пользователь должен только отправлять символы на соответствующий текстовый идентификатор Для отправки данных можно отобразить данные.
3. Управление анимацией
Осознайте пользователя пользователя в любое время, чтобы управлять воспроизведением, остановкой, подвеской, верхними и нижними рамами, а также обозначенным воспроизведением кадров анимации GIF.
4. Контроль значков
Поймите, что пользователи заполняют различные диаграммы состояния в одном и том же положении в одном и том же положении, например: нагрев, переключение значков состояния охлаждения, изменения мощности мобильного телефона, сила сигнала WiFi устройства, а также циркулярный дисплей прогресса и т. Д.
5. Контроль кривой
Одному микрокомпьютеру пользователя только необходимо отправлять данные HEX из отбора проб AD, экран автоматически подходит, а спереди и сзади смещаются. Нет необходимости участвовать в одном микрокомпьютере, он также может увеличить или уменьшить Данные выборки рекламы, а затем отображают их на экране.
6. Управление прибором
Настройка панели прибора заранее на верхней машине, пользователь должен только отправить соответствующее значение для достижения вращения указателя.Если диапазон шкалы набора составляет 0-180, пользователю необходимо отправить значение 90, а указатель автоматически превратится в масштаб 90.
7. Управление вводом прогресса
Через такие параметры, как направление, начальное значение, конечное значение, перспектива и фоновая карта панели прогресса заранее, пользователю необходимо только отправить соответствующее значение отображения для достижения увеличения или уменьшения панели прогресса.
8. Управление слайдером
Установите параметры размера курсора слайдера, значения масштаба, начального значения, конечного значения и фоновой диаграммы слайдера.
9. Получение контроля меню меню
Заранее установите положение меню «Drop -Down», опцию меню, идентификатор управления текстами, пользователь нажимает значок «Потянуть», автоматически всплывает параметр меню и нажмите на элемент меню. Загрузите идентификатор управления меню и меню. значение опции.
10. RTC Clock Control
Через верхнюю машину установите размер отображения времени экрана, положение и режим (обратный отсчет, плавное время). Пользователь загружает проект за экраном. Время будет автоматически отображаться на экране. Вы также можете отправить соответствующие инструкции для запуска Функция времени или обратного отсчета.
11. Spling Select Control
Настройка времени управления спецэффектами, аналогичным управлению управлением.Пользователь предварительно заполнен во всех альтернативных данных через верхнюю машину, а затем устанавливает выбранные и незащищенные цвета. к одному микрокомпьютеру пользователя.
12. Контроль QR -кода
Одиночная машина пользователя -напрямую отправляет текстовую информацию на экран и автоматически рисует двухмерное кодовое изображение.Сканирование мобильного телефона пользователя может отображать информацию ввода.Размер и алгоритм двухмерного кода могут быть установлены на верхней машине.
13. Виртуальная клавиатура и метод ввода
Верхняя машина заскочит настройки клавиатуры в положении на изображении заранее. После нажатия области система автоматически всплывает встроенную клавиатуру. После того, как пользователь выбирает метод ввода китайского и английского языка, нажмите OK. Все. Все. Входные символы загружаются в одно -хип -микрокомпьютер в коде ASCII или методе кодирования китайского символа. Эссенция
|   |
Любым пользователям большой лотереи нужно только 3 шага для завершения сложного дизайна взаимодействия человека с человеком в течение 30 минут.
1. Приготовьте художественные материалыСущность
Органируйте фотографии художественного персонала, чтобы спроектировать изображение, текстовый фон, значок кнопки и коробки.
2. Используйте вспомогательное программное обеспечение VisualTFT для редактирования экрана, конфигурации управления и загрузки изображений.
Сначала используйте программное обеспечение для поддержки верхней машины VisualTFT, чтобы установить предварительно разработанные художественные изображения для макета интерфейса и конфигурации управления, а затем запустить“ виртуальный серийный экран&Rdquo; моделирование моделирования и, наконец, загрузите весь проект во внутреннюю память серийного экрана через USB/SD/UART.Программное обеспечение ПК выделяет уникальный идентификационный номер для каждого изображения, изображения и управления в проекте.

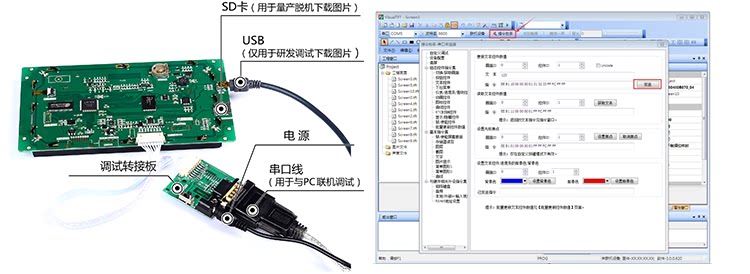

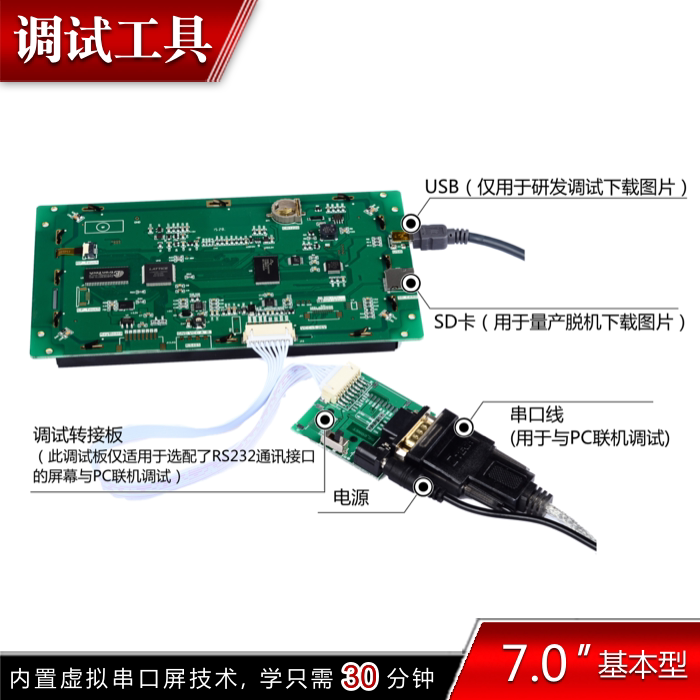

3. Пользовательский отдельный мониторинг машины и отправка соответствующего дисплея экрана управления последовательными инструкциями.
После того, как проект загружен на экран, после того, как вы нажмете кнопку на экране, пользовательский последовательный порт MCU получит информацию идентификатор кнопки или значение координат, загруженное на экране.Анализируя идентификационный номер, пользователь может получить местоположение и функциональные атрибуты текущей кнопки, чтобы можно было управлять соответствующим движением периферийного устройства или отображения обновления экрана.Для продуктов, не являющихся выпущенными продуктами, отдельной машине пользователя не нужно прослушать информацию, загруженную идентификатором идентификатора, просто отправьте соответствующие инструкции для переключения экрана и отображения текстовых изображений.
|   основная конкурентоспособность/ Core competence |
|   Руководство по данным и размер вида ссылки/ Mechanical size figure |
Просмотреть более крупное изображение,Пожалуйста, скопируйте ссылку после входа в URL -адреса в адресной строке браузераОткрыть на новой странице
www.gz-dc.com/uploads/file/20200302/dc8048070_05xx_rtc%20datasheet%20v1.1.pdf
|   операционные примеры Инструкции/ Example |

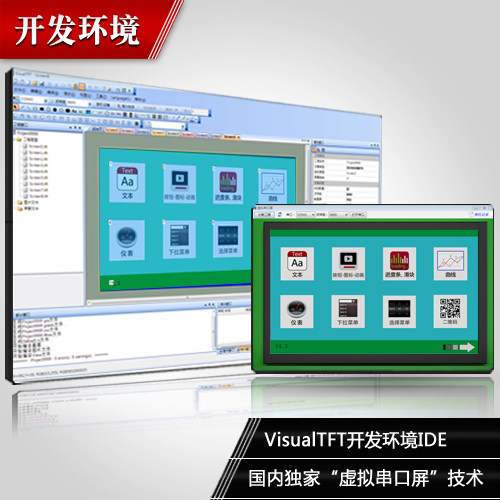

|   введение в программное обеспечение верхней машины/ VisualTFT |
Visual TFT - это мощное программное обеспечение для разработки и ввода в эксплуатацию серийного экрана, которое имеет независимое инновации и разработку нашей компании.“ виртуальный серийный экран”.После того, как пользователь будет создан вновь создан, представлен дизайн дизайна, а затем настроены кнопки и другие элементы управления на каждом экране. После того, как моделирование действительно верно, весь проект наконец загружается на экране серийного экрана.Сущность
  Программное обеспечение общие функции следующие:
(1) среда IDE гуманизирована, а интерфейс красивый и щедрый;
(2) Программное обеспечение интегрирует векторные диаграммы, такие как общие значки, кнопки и клавиатуры, чтобы уменьшить сложность искусства;
(3) экран поддерживает общие функции работы, такие как масштабирование изображений, редактирование текста и копия элемента;
(4) после инженерного сборника выделяйте уникальный идентификатор для каждого изображения, изображения и управления;
(5) -встроенный -в инструкции отладчика, чтобы облегчить ПК, напрямую отладку серийного экрана и быстро овладеть операцией инструкции;
(6) встроенный“ виртуальный серийный экран” устройство моделирования моделирования, непосредственно связывать отладку Keil, не нужно изменять каждую инженерную картинку, но скачать изображение снова;
(7) поддерживать сжигание двоичных файлов, массовое производство более удобно и безопасно;
(8) настраивать специальные программные функции ПК в соответствии с потребностями пользователей;
|   не нужно покупать аппаратное обеспечение, использовать“ виртуальный серийный экран” оценка развития |
|   Используйте программное обеспечение VisualTF |
Существует много инструкций по последовательным экрану. Пользователи могут использовать плату отладки для отладки последовательного порта для выполнения экранов и верхних авиакомпаний для отладки.Через команду последовательного порта под помощником инструктажа верхней машины для моделирования единого хоста машины пользователя вы можете быстро познакомиться с функцией инструкции.

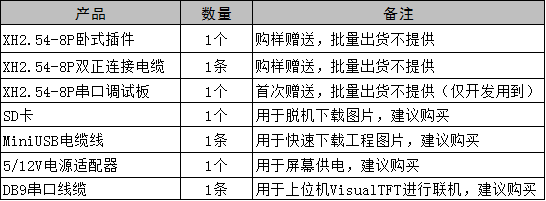

| таблица аксессуаров |
|   часто задаваемые вопросы FAQ/ FAQ frequently asked questions |
1. В: Conse 8051, AVR, PIC, M0. Другие одноэффективные однокшип -микроконтроллеры также работают с последовательными экранами?
ответ: все они.Независимо от того, какой бренд MCU используется, если вы можете предоставить 1 последовательный порт, вы можете управлять последовательным экраном, как и ПК.
2. Q: Каков уровень связи однораздельной машины и серийного экрана?
  Ответ: RS232 или TTL доступны, а завод по умолчанию по умолчанию на 232 уровня.Если вы сократите настройки обратной платы за печатной платы, устройство переключается в режим TTL.Режим TTL поддерживает пользователей 3.3V и 5V IO входной вывод.Некоторые модели также совместимы с RS485. Если вам нужно заказать, объясните.
3. В: Сколько времени длится цикл разработки после покупки аппаратного обеспечения?
  Ответ: Инженеры, знакомые с однонаправленной программой микрокомпьютера, научитесь использовать последовательные экраны за 30 минут, достаточно для завершения разработки системной программы в течение 3 дней.
4. В: Как быстро оценить?Где я могу загрузить руководство по продукту, диаграмма размеров, поддержка программного обеспечения, быстро начаться?
ответ: первая запись www.gz-dc.com, введите“ скачать информацию&Rdquo;, выберите пакет разработки соответствующей серии, и пакет разработки включает в себя: Руководства, видео, обычные и другие пользователи, требующая информации.Программное обеспечение для ПК имеет встроенное“ виртуальный серийный экран&Rdquo;, как и реальная аппаратная функция, пользователь напрямую подключил последовательный порт RS232 одного микрокомпьютера.“ виртуальный серийный экран&Rdquo; соответствующее общению, вы можете быстро оценить.
5. В: Каково преимущество продуктов вашей компании?
  Ответ: Наш серийный экран -единственный производитель в Китае, который использует архитектуру двойного проектирования Dual -Core STM32+FPGA. По сравнению с единичными решениями ARM9 и C8051F120 на рынке, это больше скорости и стабильности!Во всей системе нет операционной системы, и драйвер завершается чистым аппаратным FPGA. Процессор STM32 делает только преобразование протокола и загрузку изображений. Объем нагрузки низкий. В отсутствие командного получения он в основном простаивает.В то же время характеристики высокоскоростного параллельного выполнения FPGA приводят к чтению данных SDRAM для завершения в стержне.Независимо от того, насколько велик объем данных в интерфейсе, скорость намного опережает рыночный уровень.Все серии представляют собой промышленное стандартное проектирование, без потребительских продуктов, и хорошо выступают в плохих областях, таких как медицинский, компьютерный мониторинг, мощность и ЧПУ.Что касается программного обеспечения для ПК, VisualTFT поддерживает большое количество элементов управления конфигурацией, что удобно для разработки и более разработанного“ виртуальный серийный экран” Помогите пользователям моделировать.Услуги технической поддержки WITNE и конкурентоспособные цены пользуются пользователями.
6. В: Как настроить сотрудничество?
Ответ: разместите один -время 1000 процентов.Если один -временный заказ составляет менее 1000 процентов, мы получим определенный страховой депозит по развитию, и вернемся после накопления 1000 процентов.Индивидуальная связанная, позвоните нам.
