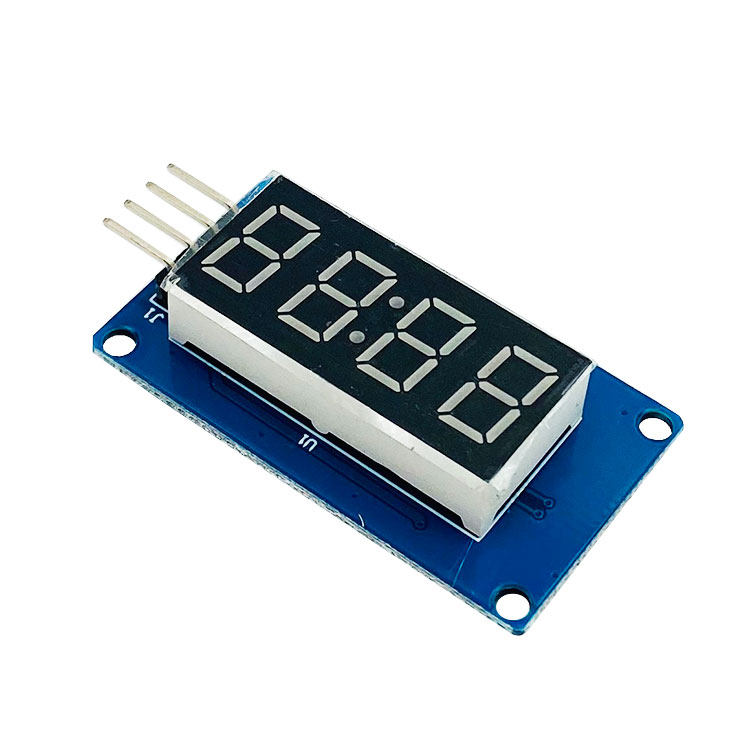

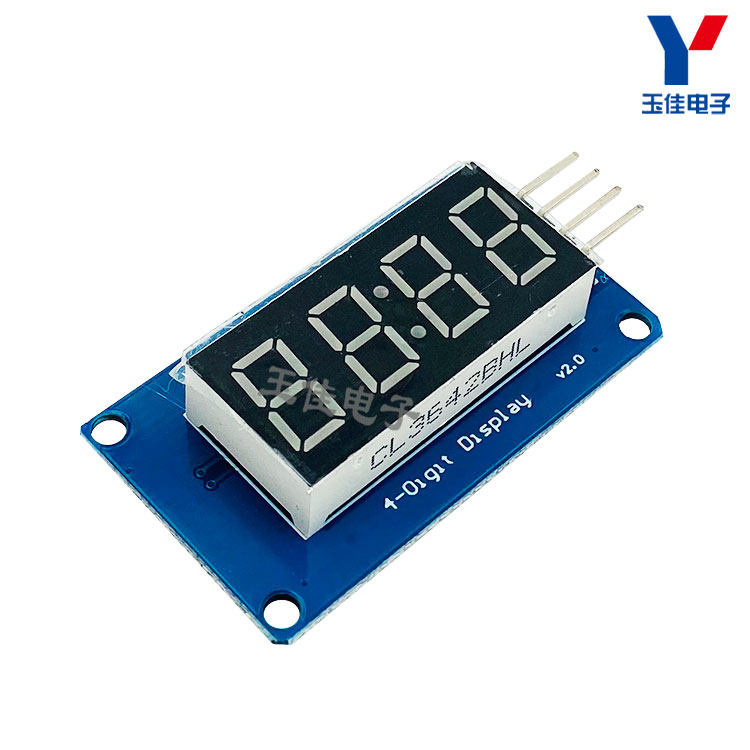

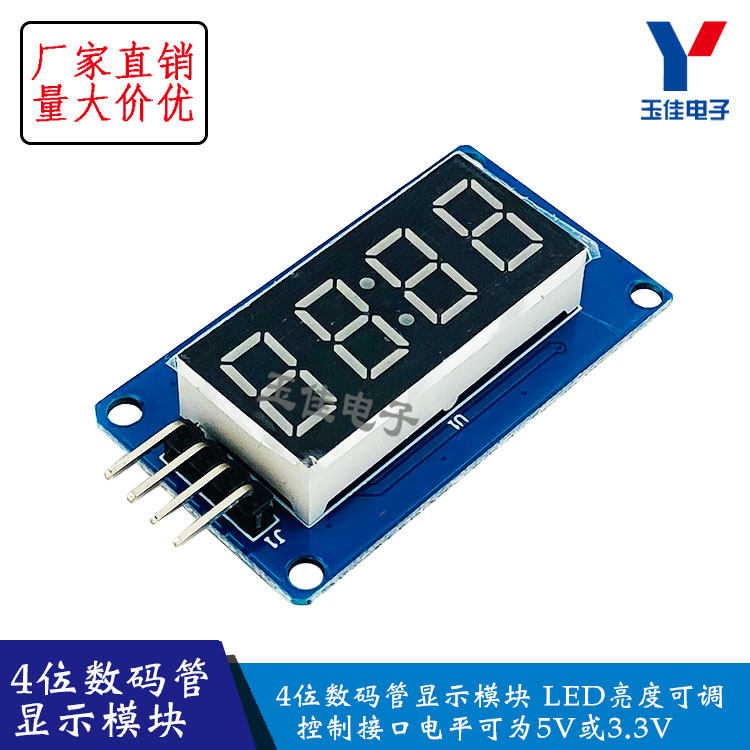

4 -Дигит Цифровой дисплей модуля светодиодного модуля может быть отрегулирована с помощью часовых строительных блоков, совместимых с UNO

Цена: 53руб.    (¥2.5)
Артикул: 521695063298

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:玉佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.4410руб.
¥0.225руб.
¥10.4220руб.
¥0.6214руб.
  • Информация о товаре
  • Фотографии

      БенМодуль представляет собой модуль дисплея с 12 -футовыми часами с часами с часовой точкой (0,36 дюйма).

      Адрес загрузки информации:https://pan.baidu.com/s/1o8wO4Wy

  • Устройство отображения представляет собой 4 -бит из цифровой трубки Gongyang Red -word
  • Цифровая трубка 8 серого серого может быть отрегулирована
  • Уровень интерфейса управления может быть 5 В или 3,3 В
  • 4 М2 отверстия для положения винта для легкой установки

проект

Минимум

Типичный

Максимум

единица

Напряжение

3.3

5

5.5

VDC

Ток (@5 В)

—

30

80

mA

размер

42X24X12

mm

масса

8

g

Управление интерфейсом:В общей сложности 4 контакта (GND, VCC, DIO, CLK), GND - это земля, VCC - источник питания, DIO - это вход данных и вывод, CLK - это ноги тактового сигнала

Цифровая трубка: 4 цифры 0,36 -дюймовых цифровых трубок с результатами 4 -битного анода, выделяя красные слова;
Отверстия позиционирования: 4 М2 отверстия для положения винта, а диаметр пор составляет 2,2 мм, так что модуль легко устанавливать позиционирование и реализует комбинацию модулей;
Программная библиотека Рутинная обзор:
1. ClockDisplay: используйте таймер 1 MCU на материнской плате, чтобы сделать таймер и позволить 4 -дигитной цифровой трубе.
2. Номер Протоко: 0 ~ 9, A, B, C, D, E, F и другие 16 символов текут справа налево.
3. Spectwatch: используйте таймер 1 MCU на материнской плате, чтобы использовать время для реализации функции кнопки.
Экспериментальное оборудование:
1 ООН -совместимая материнская плата Catduino (те, кто не знаком с аппаратным обеспечением с открытым исходным кодом, могут понять его как единый микрокомпьютер ATMEGA328P  Hairboard) и мини -USB -линия;
1 4 -Дигитный модуль дисплея цифровой трубки;
4 дедушка на линию DuPont для контрольного интерфейса модуля и Совета по развитию Catduino;
Экспериментальные шаги:
1. Используйте 4 -дигитный DuPont для подключения 4 -дигитной цифровой трубки к Catduino, как показано в следующей таблице и рисунке

Catduino

Связь

4 модуль Digital Digital Tube Display

GND

черная линия

GND

5V

Красная линия

VCC

D2

Желтая линия

DIO

D3

белая линия

CLK

1. С веб -диска Baidu http://pan.baidu.com/s/1jgfy2qy Загрузите модуль DigitalTubefor UINO1.0+ применительно к программному пакеру выше версии UNO1.0. Справочник, вам также необходимо загрузить библиотеку программ с сетевого диска, а затем распаковать ее непосредственно в .. arduino-1.0 Libraries.
2. Используйте Mini USB, чтобы подключить Catduino.
3. Откройте Duno IDE снова, нажмите кнопку «Открыть» на панели инструментов, чтобы открыть подпрограмму NumberFlow в DigitalTube, как показано на рисунке ниже.
Выберите последовательный порт, имя платы и нажмите кнопку сжигания, чтобы сжечь.Эта процедура может переместить 16 символов, такие как 0 ~ 9, A, B, C, D, E, F и т. Д. Справа налево, как показано на рисунке ниже.
Функция, которая регулирует серого цвета цифровой трубки, представляет собой функцию set () в классе TM1637. Входной параметр составляет 0 ~ 7. Чем больше число, тем выше яркости.
