Дисплей с китайскими шрифтами с китайскими шрифтами с китайскими шрифтами.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

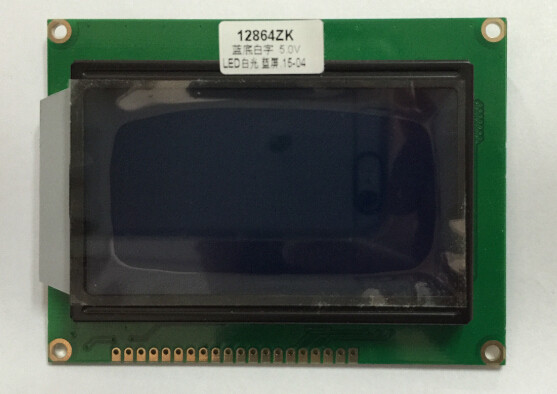

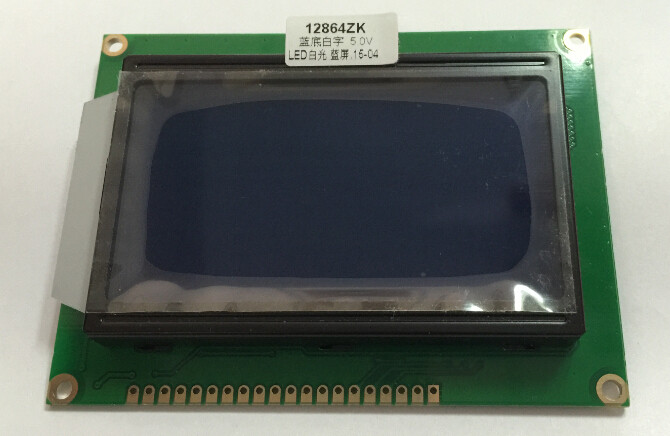

Синий экран LCD12864 Дисплей с китайской библиотекой персонажей с подсветкой 12864-5V S поддерживает последовательный порт, и общее общение является обычным явлением
  синий экран (синий фон белый) Желтый экран (желтый -боттомный черный)  FSTN Белый экран (белый фон черный)
  12864ZK Industrial -Grade LCD -экрана Структура устройства Введение
Font IC есть ТайваньSilicon Electronics Co., Ltd. ST7920  ST7921 антистатический тест 8000V
(ICТемпература работы -40--150Тратить)
стекло   Shenzhen Tianma Co., Ltd.  рабочая температура (стеклоПромышленный класс 20-70 градусов  Фактическое высокое старение температуры 80 градусов)
LEDПодсветка   4Juhui Co., Ltd. (LEDПромышленная оценка -20--10 градусов)
LEDBearlight использует 4 -х мрачных светодиодных светодиодов в Juhui Co., Ltd., с высокой яркостью тока. Подсветка может использоваться для независимого источника питания по умолчанию.
  используйте высокую стоимость4Целью светодиодной лампы с высоким уровнем Нижнее напряжение высокое, и ток не жертвует напряжением, а ток увеличивает яркости.Избегая нестабильного тока, мешайте обратному одно -хип -микрокомпьютеру, чтобы повлиять на стабильность однопроизводительного микрокомпьютера, а ЖК -экран -срок службы.
Технические параметры
| Размер модуля | 93×70×13.5 |
| Перспектива | 72×39 |
| Точка | 128×64 |
| Размер точки | 0.48×0.48 |
| Интервал между точками | 0.50×0.50 |
| Подсветка | LED |
| Тип и цвет ЖК -экрана | STN (желтый -грин, синяя пленка) режим, черно -белый FSTN |
| Перспектива | 6:00 |
| Тип дисплея | Положительный дисплей |
| Управляющий чип и упаковка | ST7920,ST7921 COB |
| Рабочая Температура | -20 ℃ 70 ℃ |
| Температура хранения | -30 ℃ ～ 80 ℃ |
Функция и характеристики
| 1. 12864ZK Display Content 128&Раз; 64 балла, размером 0,48 балла&Раз; 0,48 мм2, интервал точек составляет 0,02 мм; 2. Тип дисплея: stn hello -green mode, перспектива 6: 00, положительный дисплей; 3. светодиодная подсветка; 4. Рабочее напряжение: 5 В, без подсветки рабочего тока: 7,5 мА (типичное значение); 5. Рабочая температура: -20 ℃ ~ 70 ℃, температура хранения: -30 ℃ ~ 80 ℃; 6. Контроллер ST7920, ST7921, CHIP Packaging Cob. |
Электрические параметры
|   Проект |   символ |   Условия испытаний |   типичное значение |   единица |
|   рабочее напряжение | VDD | TA = 25 ℃ | 5.0 | V |
| &Nbsp; рабочий ток | IDD | TA = 25 ℃, VDD = 5,0 В | 7.5 | mA |
1. Обзор модуля дисплея ЖК -дисплеев
12864 Китайский  китайская графическая графическая графика Matrix Matrix LCD Модуль дисплея может отображать китайские символы и графику, встроенные в 8192 китайских китайских иероглифы (точка 16x16), 128
Символ (8x16 точек) и 64x256 точка линии отображения (GDRAM).
Основные технические параметры и функции отображения:
Мощность: VDD 3.3V ~+5V (встроенная схема напряжения напряжения, без отрицательного давления);
Отображение содержимого: 128 столбец&Раз; 64
Показать цвет: Желтый -Green/Синий экран/Серый экран
Угол дисплея: 6: 00 часа выглядит прямо
ЖК -тип: STN

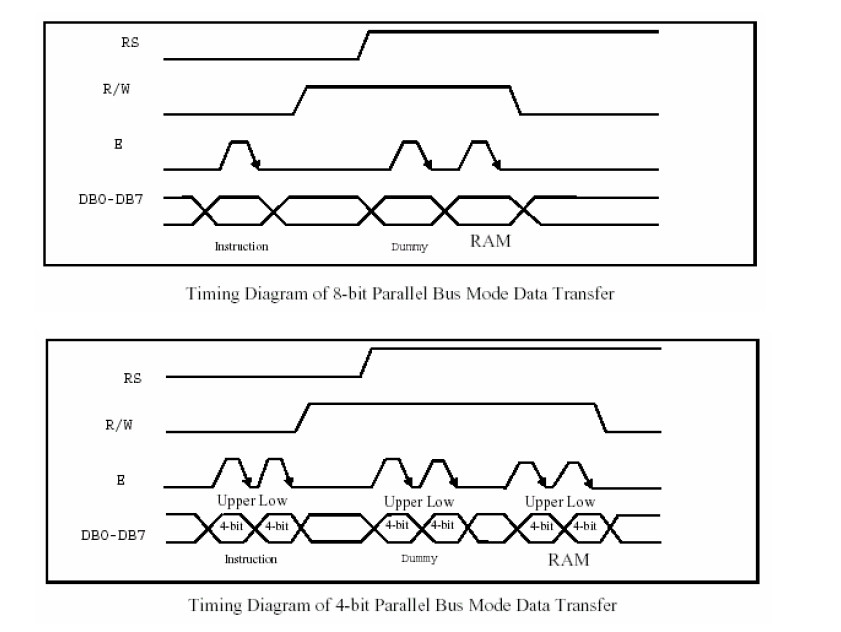

Интерфейс с MCU: 8 -BT или 4 -бит параллельно/3 серийности
Настройте светодиодную подсветку
Разнообразные программные функции: дисплей курсора, смещение экрана, пользовательский символ, спящий режим и т. Д.
Определение интерфейса LCD12864:

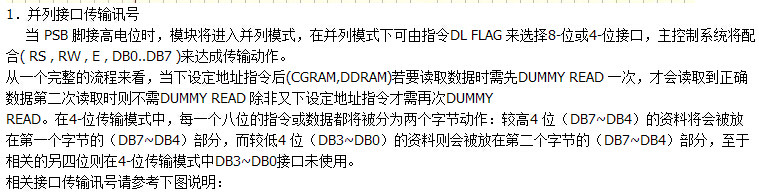

Режим рота выглядит следующим образом:
PIN 1: VSS - это источник питания
Пестонал 2: VDD подключен к положительному источнику питания 5 В
Третья нога: V0 - это регулировочный конец жидкокристаллического дисплея. При подключении положительного источника питания контраст является самым слабым.
Foot 4: RS выбирается регистром.

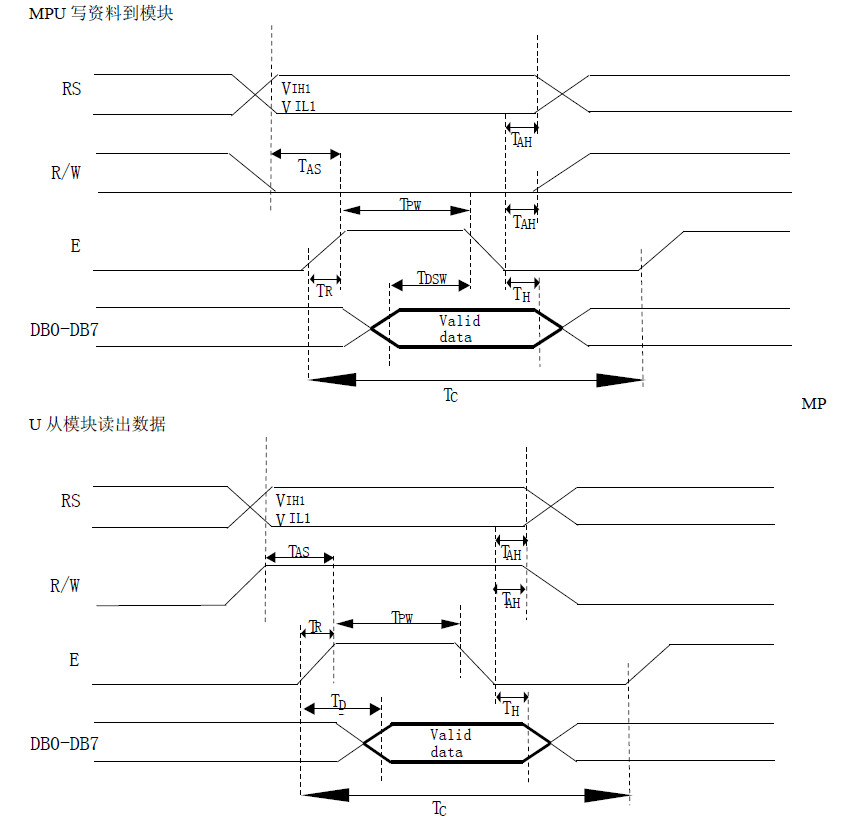

Нога 5: r/w  Когда R/W и E имеют высокую высокую электричество, данные считываются в DB0 ~ DB7; Когда R/W -низкий уровень, E изменяется от высоких уровней до низких уровней, а данные DB0 ~ DB7 записываются на Написано в DB0 ~ DB7, который будет записан в DB0 ~ DB7. IR или DR Register.
PIN 6: E  включить сигнал
Получите от 7 до 14: DB0 ～ DB7  8 -бит -кабель данных.
Нога 15: PSB  параллельный/серийный выбор.Когда PSB является высокой электричеством -это параллельный режим; когда PSB является низкой мощностью, это последовательный режим.Сущность
Нога 16: NC  пустая нога.
Фут 17 -й:/сбросить сброс ноги.Есть пригород на низком уровне.
PIN 18: Vout  LCD напряжение привода выходной терминал, но не подключен.
№ 19:  Положительный источник питания подсветки, подключите+5V.
№ 20: K K  источник питания подсветки отрицательно, заземлен.
I

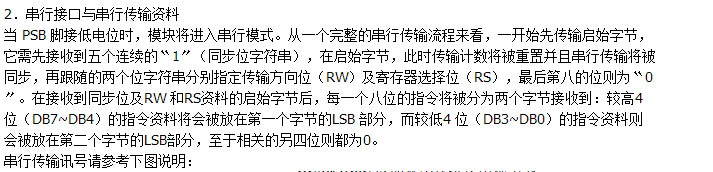

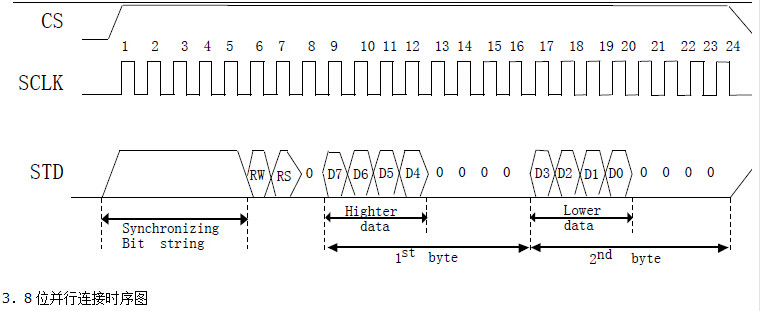

Режим последовательного порта выглядит следующим образом:
PIN 1: VSS - это источник питания
Пестонал 2: VDD подключен к положительному источнику питания 5 В
Третья нога: V0 - это регулировочный конец жидкокристаллического дисплея. При подключении положительного источника питания контраст является самым слабым.
Нога 4: CS  Чип -сигнал, высокий уровень эффективен.
Нога 5: Сид  ввод последовательных данных.
PIN 6: CLK  часы серийной синхронизации.
Нога 15: PSB  параллельный/серийный выбор.Когда PSB является высокой электричеством -это параллельный режим; когда PSB является низкой мощностью, это последовательный режим.
Фут 17 -й:/сбросить сброс ноги.Есть пригород на низком уровне.
№ 19:  Положительный источник питания подсветки, подключите+5V.
№ 20: K K&Nbsp; отрицательный электрод питания от отрицательного электрода света подсветки, заземление?
Тот же размер также имеет 5 В без китайских шрифтов  синий экран желтый -зеленый экран ссылка
