LCD1602 символ LCD -вывода совместима с LCD -выводом.
Цена: 237руб. (¥11.2)
Артикул: 43809296396
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:玉佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.4410руб.
¥0.225руб.
¥10.4220руб.
¥0.6214руб.
Описание продукта:
Адрес загрузки информации:http://pan.baidu.com/s/1eQsuNQi
  LCD -клавиатура щита ввода и выходной платы расширения использует 2 строки и 16 символов LCD, с регулировкой контрастности и подсветкой, используйте 1 порт моделирования для завершения 5 клавишных кнопок, 1 кнопки сброса, неиспользуемые порты ввода -вывода расширяются из расширения IO. Порт расширился. Запасно, в полной мере используйте порт iO.Занимают цифровые порты: PIN4 (DB4), 5 (DB5), 6 (DB6), 7 (DB7), 8 (RS), 9 (E), 10 (управление подсветкой), моделирование порта ключей A0.Используйте его с Arduino.

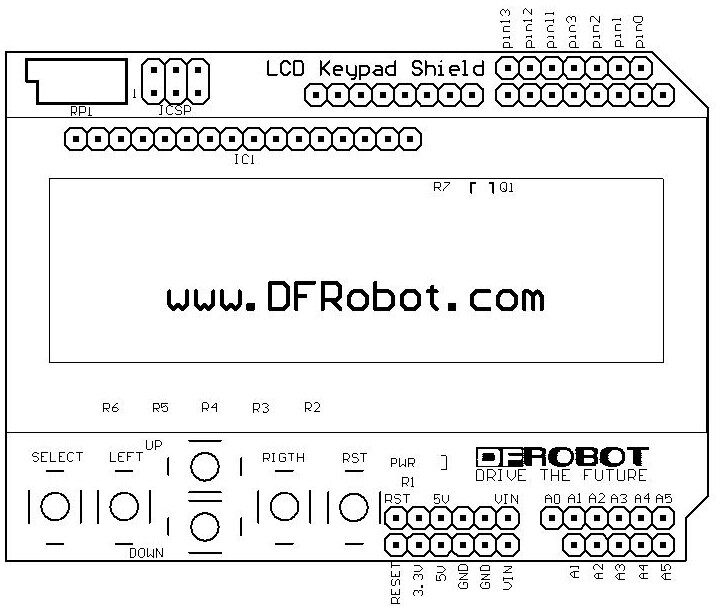

Определение точки:
Отладка модуля:
&Nbsp; вставьте щит LCD-клавиатуры в контроллер Arduino, а затем необходимо загрузить файл библиотеки LCD4BIT_MOD.H (щелкнуть правой кнопкой мыши, чтобы сохранить) Файл библиотеки в Arduino-0015 halpware Библиотеки, а затем составьте программу испытания в Arduino, для В первый раз, используйте щит LCD -клавиатуры. Во -первых, наблюдать, есть ли LCD отображаемые символы. Если нет отображаемого символа, контраст может быть неверным. Вы можете использовать слово для настройки RP1 (вращение по часовой стрелке) и настроить его на четкий персонаж.
Gp2d12 код дальности:
#include<LCD4Bit_mod.h>
LCD4Bit_mod lcd = LCD4Bit_mod(2);
char GP2D12;
char a,b;
char str1[]="Renge:";
char str2[]=" Renge Over ";
char str3[]="cm";
void setup()
{
lcd.init();
lcd.clear();
lcd.printIn("GP2D12 testing...");
}
void loop()
{
GP2D12=read_gp2d12_range(1);
if(GP2D12>80 GP2D12<10)
{
lcd.cursorTo(2,0);
lcd.printIn(str2);
}
else
{
a=0x30+GP2D12/10;
b=0x30+GP2D12%10;
lcd.cursorTo(2, 3);
lcd.printIn(str1);
lcd.print(a);
lcd.print(b);
lcd.printIn(str3);
}
delay(50);
}
float read_gp2d12_range(byte pin)
{
int tmp;
tmp = analogRead(pin);
if (tmp< 3)return -1;

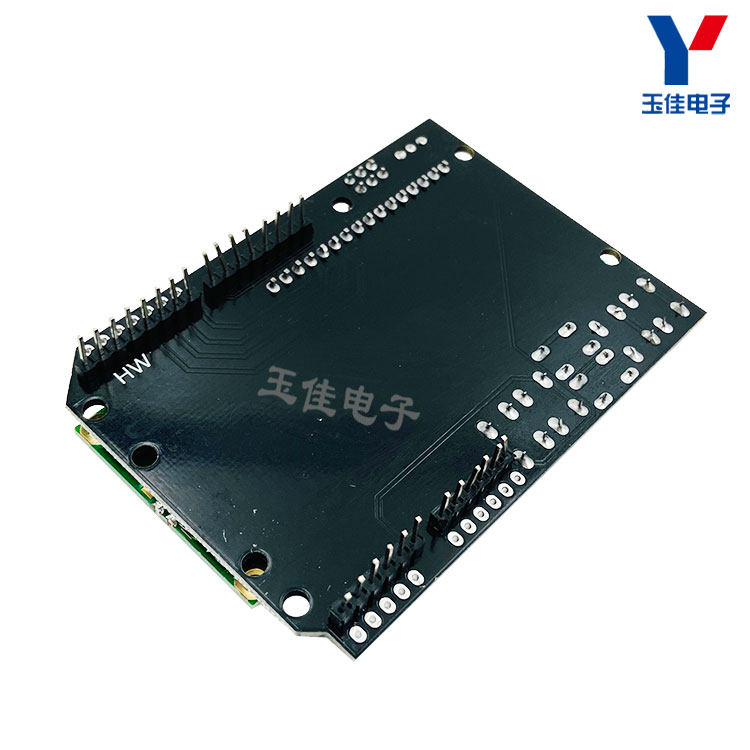

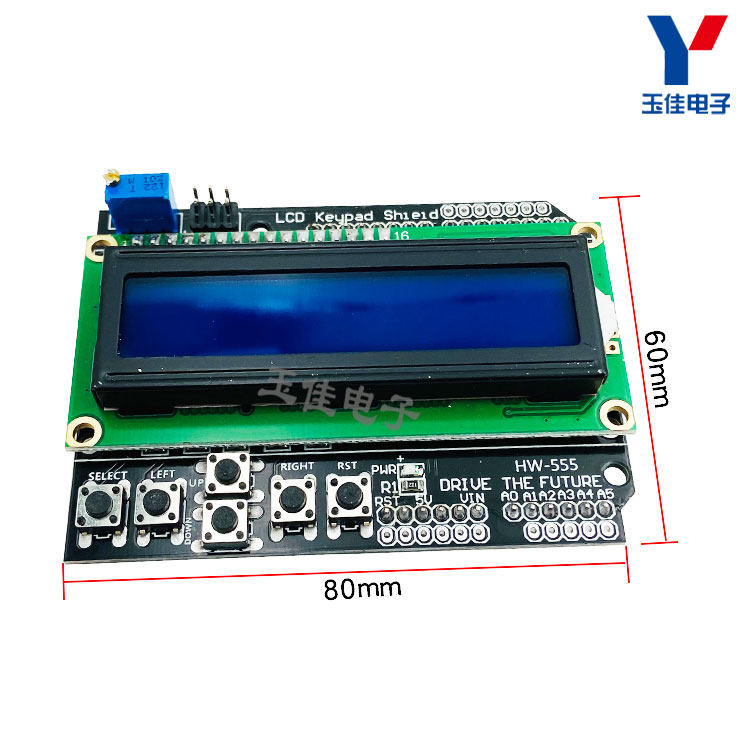

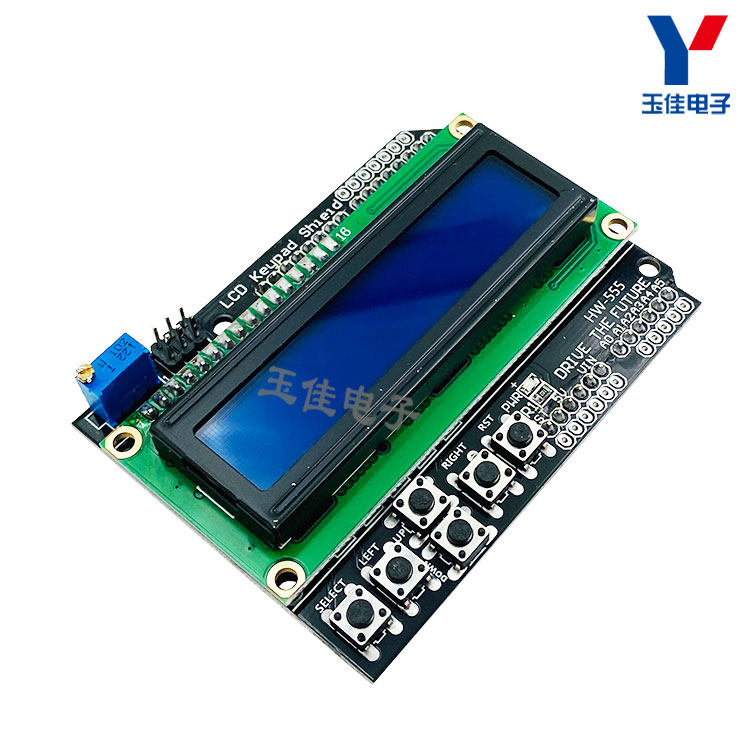

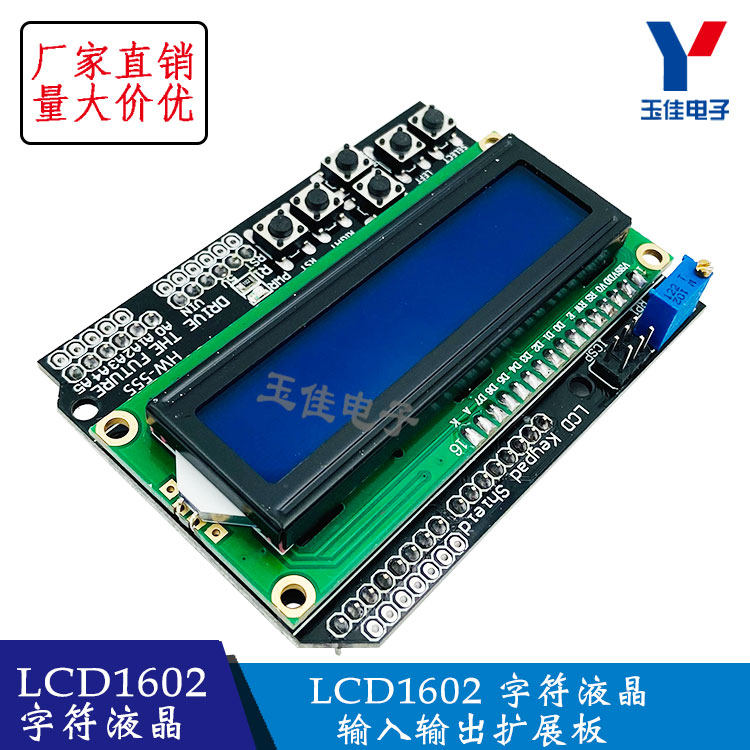

Реальная съемка:
