0,96 -INCH OLED -дисплей модуль два -color 12864 Arduino IIC/SPI -дисплей.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Заявление: Наш магазинOLEDВсе модули оригинальные и новые.OLEDЭкран поставляется с защитной пленкой, а модуль сваривается методом SMT.(Не используйте дефектные экраны для сравнения цен с нашими)Качество изготовления и детали на высшем уровне.Сравнение реальных фотографий все прояснит.

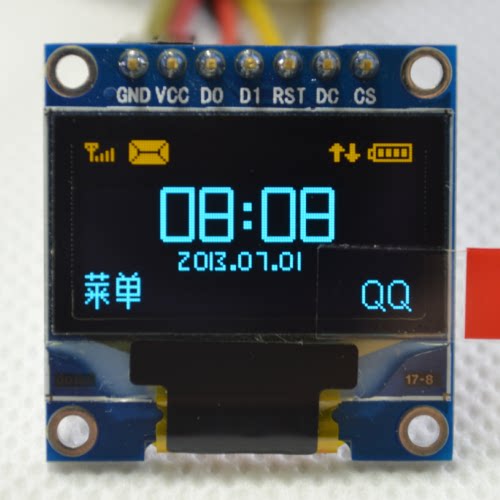

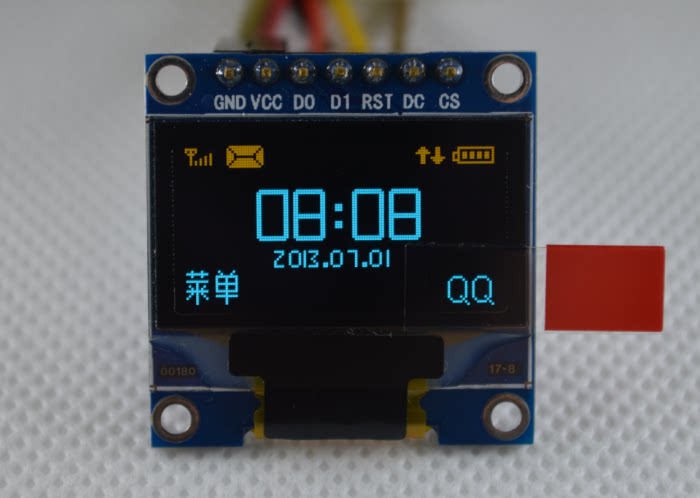

0,96-дюймовый желто-синий двухцветный OLED-дисплей выглядит следующим образом (фактический эффект яснее, чем на изображении):
один,Магазин0.96дюймOLEDВозможности модуля:
1,высокое разрешение:128X64(и12864LCDТо же разрешение, ноOLEDЭкран имеет больше пикселей на единицу площади)
2,Сверхширокий угол обзора: больше, чем160&град; (экран с самым большим углом обзора среди дисплеев)
3,Сверхнизкое энергопотребление: при обычном отображении0.06W(гораздо ниже, чемTFTОтображать)
4,Широкий диапазон источника питания: DC3V-5V(Никаких модификаций не требуется, напрямую совместим с широко используемыми3.3Vи5Vсистема питания)
5Промышленный класс: диапазон рабочих температур-30℃~70℃
6Ультра-маленький размер: (длинный)27.8MM*(Ширина)27.3MM*(толстый)4.3MM
7Поддерживает несколько методов работы:4ПроволокаSPI,IIC
8,С выбором фильмаCSсигнал, множественныйSPIилиIICустройства, работающие на одной шине
9,совместимый3.3Vи5Vуправляющий чипI/OУровень (настройки не требуются, прямая совместимость)
10OLEDВнутренний чип драйвера экрана:SSD1306

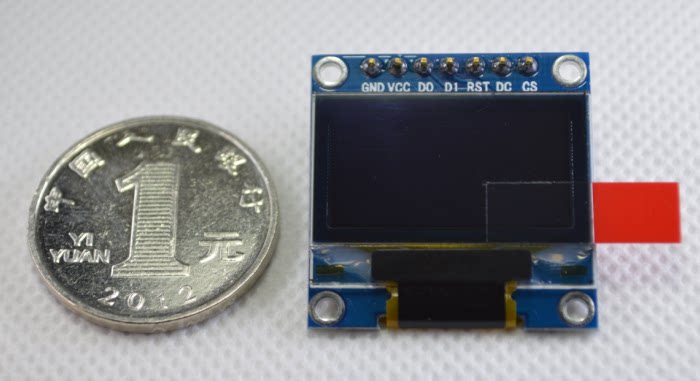

Сравнение с размером монеты в один юань:

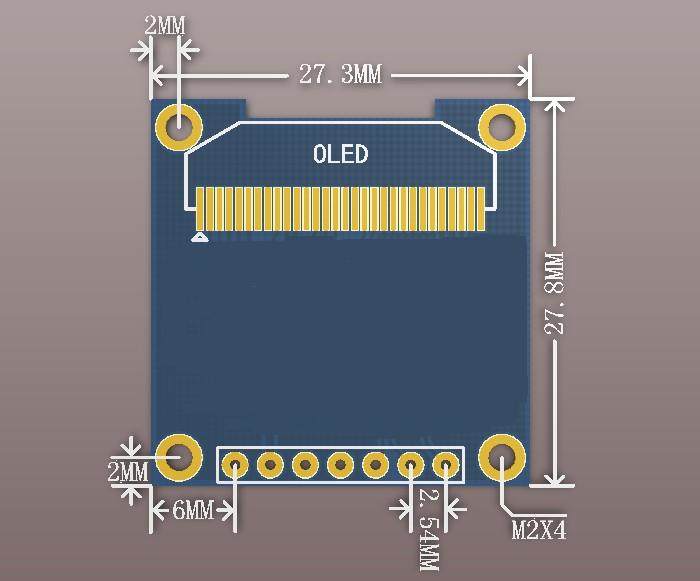

Подробный габаритный чертеж 0,96-дюймового OLED-модуля:

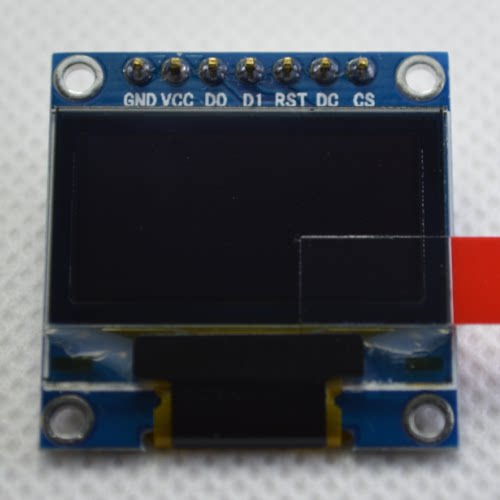

2. Описание контакта:
GND: Power Site
VCC:3.3Vили5Vпитаться от
D0:CLKЧасы
D1:MOSIданные
RST: Перезагрузить
DC:данные/Заказ
CS:Чип сигнал
3. Случаи применения клиента:
1. Умные часы
2. Отображение изображений с умной автомобильной камеры в режиме реального времени.
3. Инструмент управления аккумулятором.
4. Промышленная ручка управления.
5. mp3
6. Функциональные телефоны
7. Портативное медицинское оборудование.

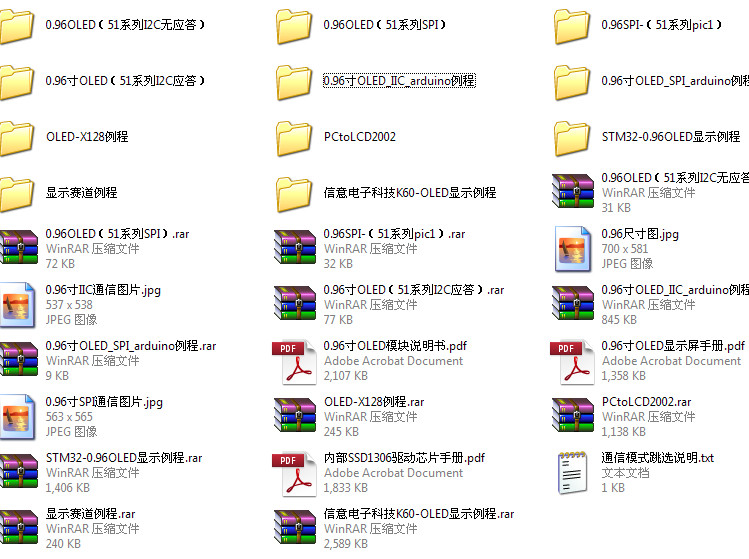

4. Сопроводительная информация к модулю:
1,C51Процедура отображения микроконтроллера
2,STM32процедура отображения
3,Arduino процедура отображения
4,ФейсикаXS128Программа отображения треков в реальном времени
5ФейсикаK60процедура отображения
6OLEDРуководство по модулю
7OLEDпаспорт экрана
Оптовая продажа, агентство и изготовление на заказ приветствуются. На большие партии действуют льготные цены!
