Новый пограничный Nokia 5110 ЖК -модуль лучше, чем 12864,1602 после тестирования
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Предоставьте инструкции 51 программа MSP430, адрес загрузки данных(Скопируйте на открытую бар IE):
Http: // пластинка.&uk=1161248057
Подсветка 5110 LCD:
Можно сказать, что 5110 TAOBAO является вторым, а граница новая, но у всех нас есть тесты. Пожалуйста, обратите внимание.
Габаритные размеры:4.53*4.53*0.5CM

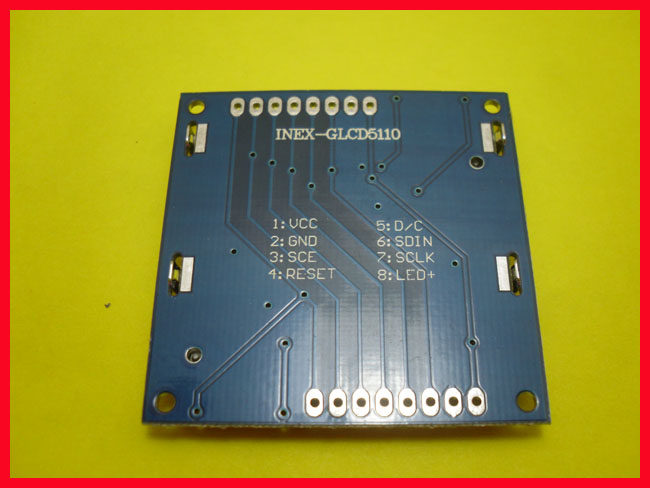

В четырех углах есть отверстия позиционирования. В то же время верхние и нижние ряды проводных портов также расположены следующим образом:
Вход VCC -Power (3,3 В)
GND -Ground Line
SCE -CHIP SELECTION
RST -Reset
D C -дата/выбор инструкции
DN — - КРИАЛ ДАННЫЙ Кабель
CLK -Serial Clock Line
Конец управления светодиодным светом
5110 готовая плата, используемая для одного -хип -микрокомпьютер, ARM, ПЛК и других устройств для вывода.
Этот модуль имеет следующие характеристики:
● Dot Matrix Matrix 84x48, вы можете отобразить 4 строки китайских иелок,
● Используйте последовательный интерфейс для связи с основным процессором, а количество линий сигналов интерфейса значительно уменьшено, и существует только 8 сигнальных линий, включая мощность и заземление.Поддержите несколько протоколов последовательной связи (например, SPI и MCS51 -режим последовательного порта 0 и т. Д.), Такие, как один микрокомпьютер AVR), скорость передачи достигает 4 Мбит / с, которые можно записать при полном наброске данных без времени ожидания. Полем
● Вы можете подключиться к версии печати с проводящими клеями без подключения кабеля. Металлический крючок на модуле может исправить модуль на печатную плату, поэтому он очень удобен для установки и замены.
● Чип CONTROLLER / DRIVER;
● Используется источник питания с низким напряжением. Рабочий ток во время нормального дисплея ниже 200 мкА, и он имеет режим потери мощности.

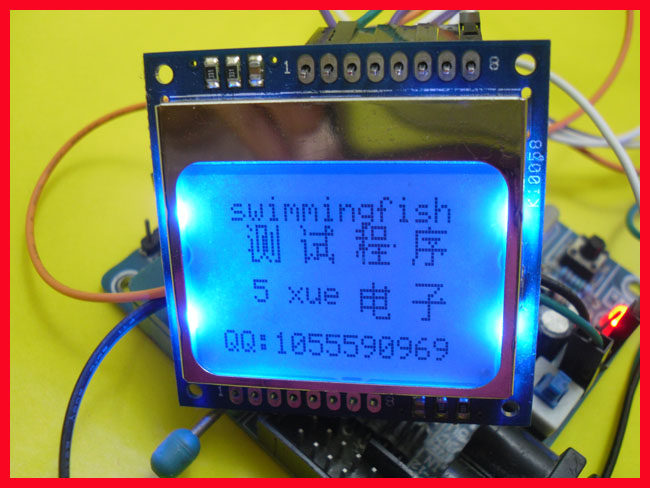

Тесты перед доставкой:

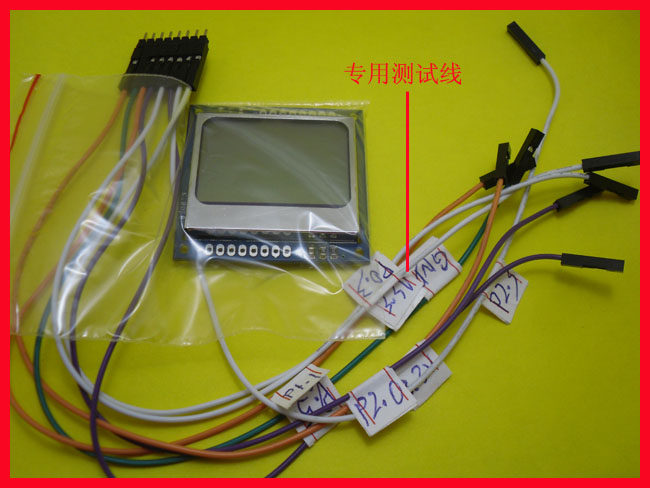

Тестовая линия:

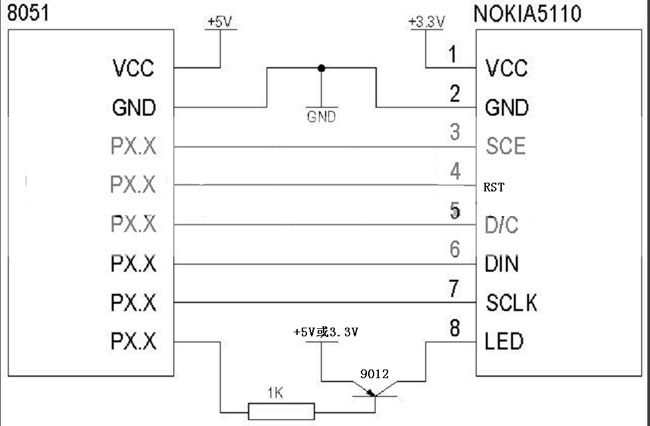

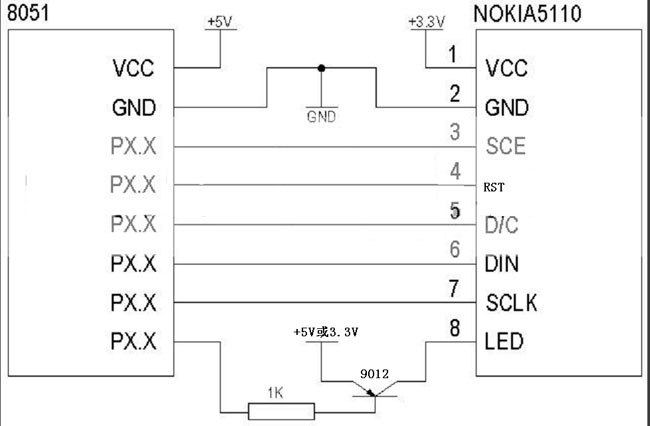

Тестовая схема схема:

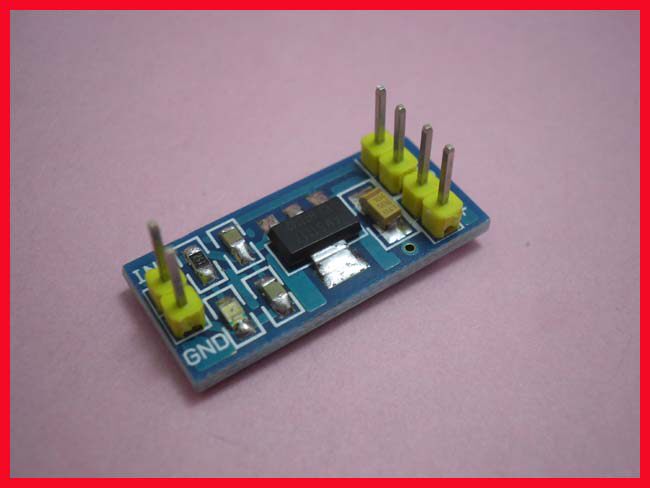

5110 LCD-источник питания составляет 3,3 В. Если система микрокомпьютера с одним чипсом составляет 5 В, вы можете купить модуль давления напряжения 1117-3,3 В, а затем включить ЖК-дисплей. Если вам нужно купить модуль стабилизации 3,3 В, пожалуйста, нажмите на ссылку. ниже, чтобы купить:
Http: // item&id=22104024463&

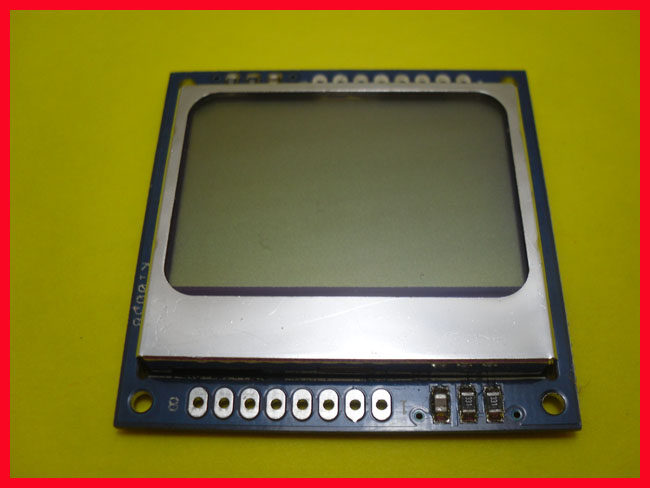

ЖК -фронт:
LCD обратно:
