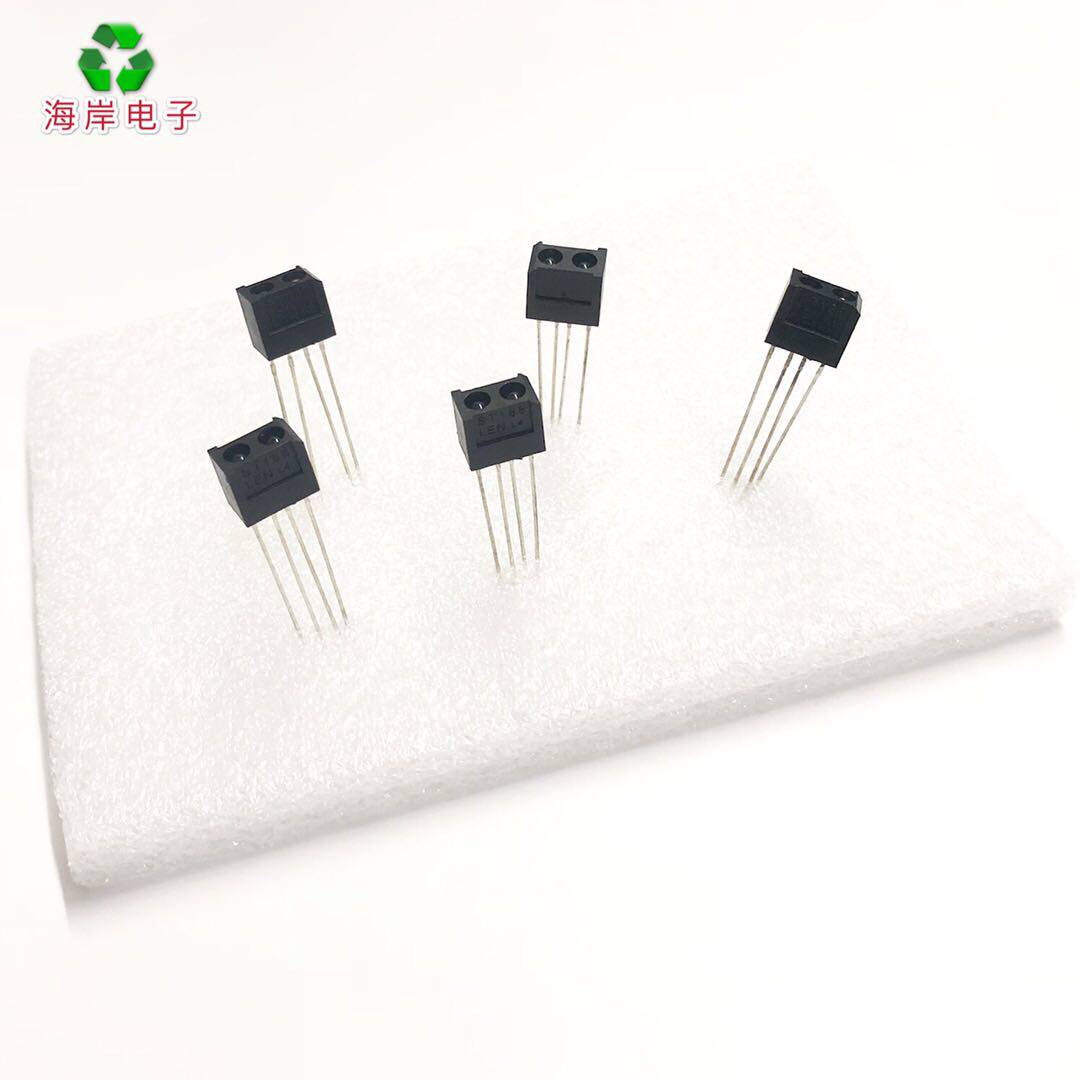

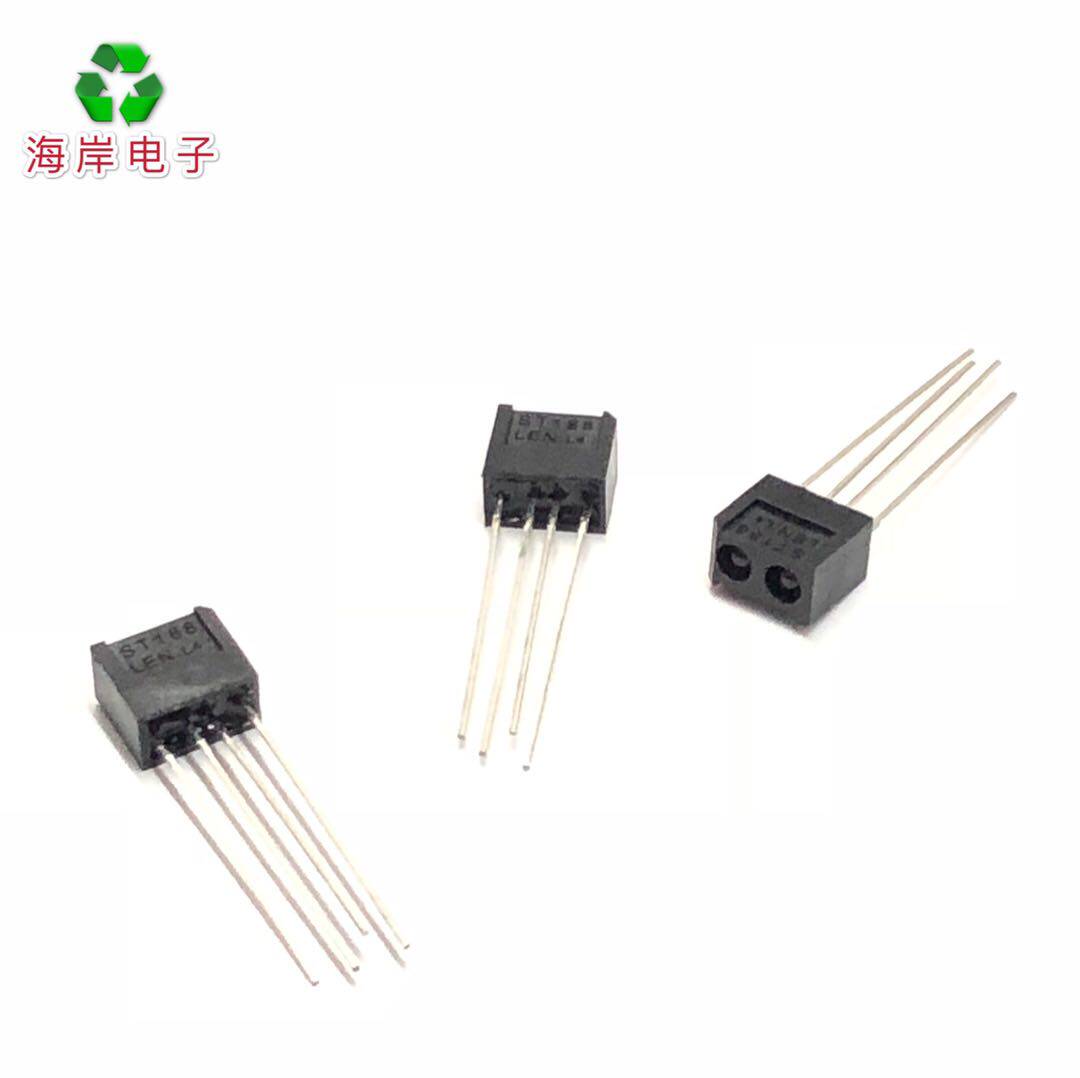

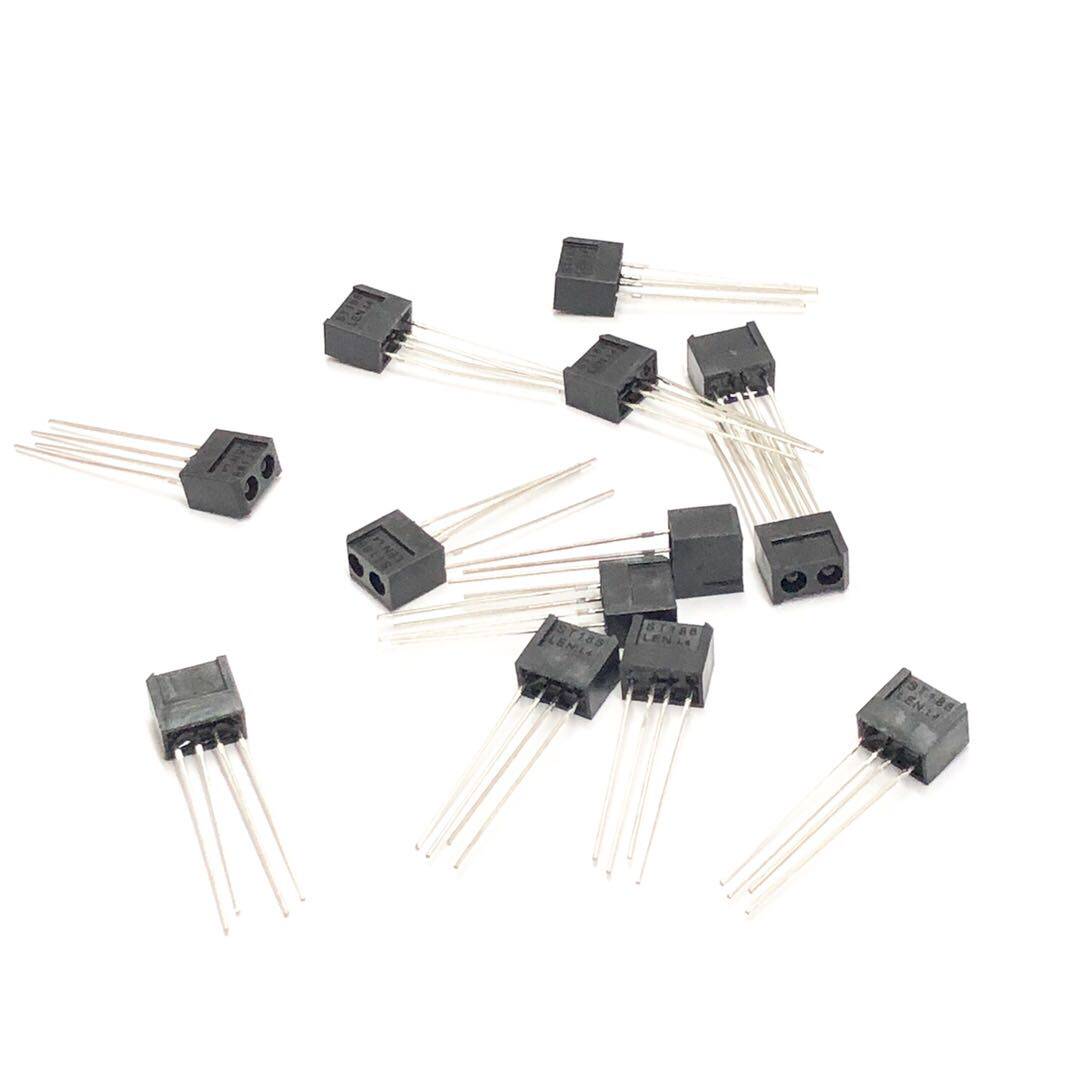

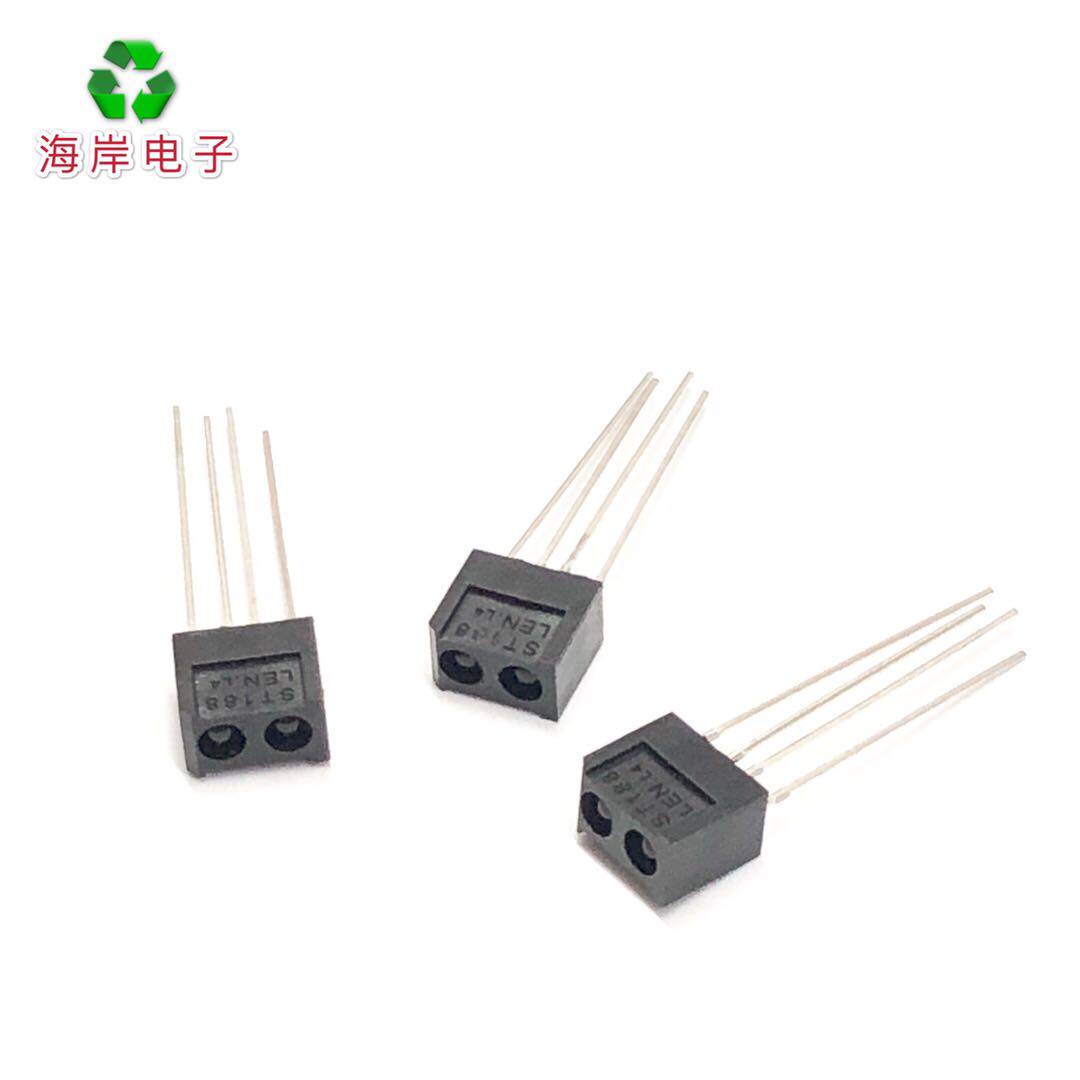

ST188 Инфракрасный фотоэлектрический датчик отражающий фотоэлектрический переключатель, отражающий 4 -контакт Optocoupler 4
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Новая оригинальная оригинальная ссылка на данные Data ST188: ST188 отражающий инфракрасный метод использования фотоэлектрического датчика I. В функциях 1 используется фотоэлектрический диод с высокой эмиссией и фотоэлектрический транзистор с высокой чувствительностью.2 Расстояние обнаружения может быть отрегулировано с помощью больших доступных 4-13 мм.3 Используйте не -контактные методы обнаружения.Во -вторых, форма формы слева представляет собой диаграмму формы фотоэлектрического диода слева.A, k - это положительные и отрицательные полюсы инфракрасного диода передачи, а C и E - положительные и отрицательные полюсы приемной трубы.Следовательно, до тех пор, пока A имеет высокий уровень высокого уровня и k чрезвычайно низкий уровень, инфракрасная передача может излучать инфракрасные.Вы можете обнаружить сигнал принимающей трубки на датчике и периферической цепи, а затем определить, принимать ли отраженную инфракрасную линию.Как показано на рабочей диаграмме устройства в правом нижнем углу рисунка ниже.В -третьих, обычно используемая схема в соответствии с принципом и внутренней структурой отражающего инфракрасного фотоэлектрического датчика, мы можем спроектировать схему выше. ПолемТаким образом, если принимающая трубка получает инфракрасные лучи, возвращаемые из отраженного, инфракрасная приемная головка включается, E -Tube нога выводит высокий уровень, недалеко от VCC; Инфракрасная приемная головка не включается, нога e -tube выводится на низком уровне, близко к GND.В практических приложениях мы можем сканировать ногу E -Tube (аналогично методу сканирования), чтобы определить состояние приемной трубки через одну машину.В -четвертых, черно -белая линия в Smart Car использует меньше белых веществ для поглощения света, и большинство световых волн отражаются;Используя это, мы выбираем соответствующее расстояние измерения, например, 1 см (высота измерения можно сравнить в соответствии с несколькими экспериментами).В сочетании с вышеуказанной схемой применения можно определить, является ли датчик белым или черным ниже датчика, обнаружив значение e -foot (0/1) для достижения цели суждения.
