Цифровой кабель оптического приемника Бандунг 862 МГц, выход оптоволокна АРУ

Цена: 5 917руб.    (¥228)
Артикул: 618368365325

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:天堂梦天堂
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 220V источник питания FC/APC
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥6.5138руб.
¥0.613руб.
¥65013 657руб.
  • Информация о товаре
  • Фотографии
Цвет: 220V источник питания FC/APC

Уважаемые друзья: двухэтажная конфигурация получателя вывода, различные производительности, различные внутренние линии, различные структуры схемы и разные цены.

Если легкий приемник имеет особые потребности, время составляет 5-10 рабочих дней, и эта модель в основном является точкой.

     1. WR8602MH-B-W-WO-OPTIC MODEL MODEL MODEL

                                                     WR: легкий приемник (код производителя)

 86: эффективная полоса рабочей частоты 45 ~ 862 МГц

02: 2 Вывод

W: внутренний модуль (самый большойВыход может быть достигнут≥114dBПолем

Эта модель - 220 В гражданское энергоснабжение (требуется обслуживание клиентов 60 В)

Этот оптический разъем: Spot FC/APC (требует SC/APC для настройки)

Ответ без управления сетью

1. Введение продукта

Серия WR8602MH -B -компания, запущенная в AGC
Популяция оптического приемника CATV, передняя стадия этой машины увеличена с помощью нового домашнего модуля, частота MF и сбалансированная конструкция используется. Согласно фактическим потребностям пользователя, более целенаправленная комбинация модуля высокого качества используется. )Оптимизированный дизайн линии, многолетний опыт профессионального радиочастотного дизайна, который позволил машине достичь более высокого показателя производительности, который является идеальной моделью для создания сети CATV.

Характеристики производительности

 Phot Pin Pin Pint Pin

 Десятилетолетовая световая индикатор света труб, оптическая мощность, более точный

 Конструкция оптимизации линий, классическая линия переднего процесса SMT плюс задний модуль, фотоэлектрическая передача сигнала является более плавной

 Двойной выход питания, высокий усиление, низкое искажение

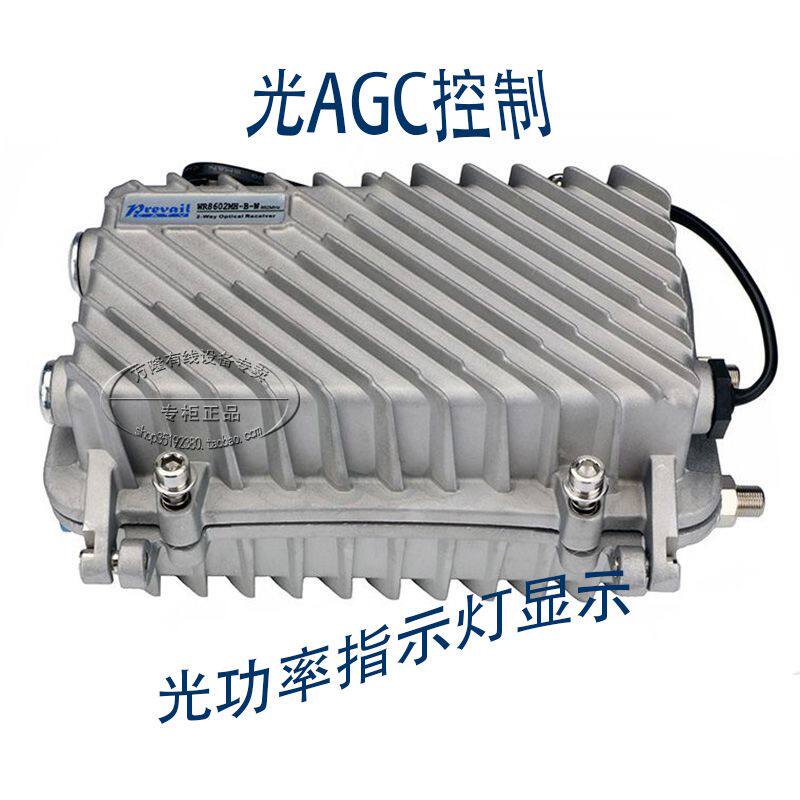

Когда световой AGC управляет, когда входная оптическая мощность -7 ~ + 2 дБм, выходной уровень остается в основном неизменным, CTB и CSO в основном неизменны

Расширение становится удаленным управлением сетью, что удобно для доступа к системе управления сетью

3. Технические параметры

проект

единица

WR8602MH-B

Оптический параметр

Получите световую мощность

dBm

-7~ +2

Потеря передачи света

dB

＞ 45

Световой получение длины волны

nm

1100～ 1600

Тип светового разъема



FC/APC(Spot), SC/APC или обозначены пользователями

Волокно



Одиночный режим

Цепочка производительность

C/N

dB

≥ 51(-2dBmПри входе)

C/CTB

dB

≥ 65

 C/CSO

dB

≥ 60

Радиочастотный параметр

Диапазон частот

MHz

45~ 862

Плоскостность

dB

±0.75

Номинальный уровень вывода

dBμV

≥ 106(Введите световую мощность -7 ～ 2)

Максимальный выходной уровень

dBμV

≥ 114

Баланс

dB

015 15 15

Затухание

dB

015 15 15

Выходной импеданс

Ω

75

Общие характеристики

Напряжение

V

A: AC (130 ～ 250) V, B: AC (35 ～ 90) V V

Энергопотребление

VA

≤ 15

Размеры

mm

185×140× 91

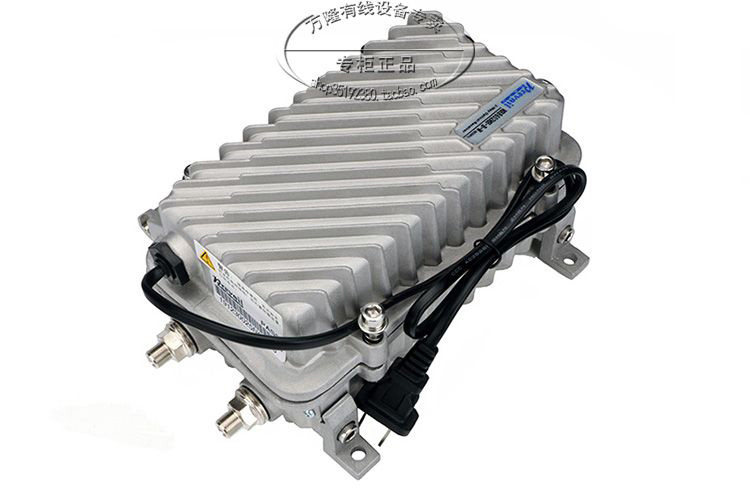

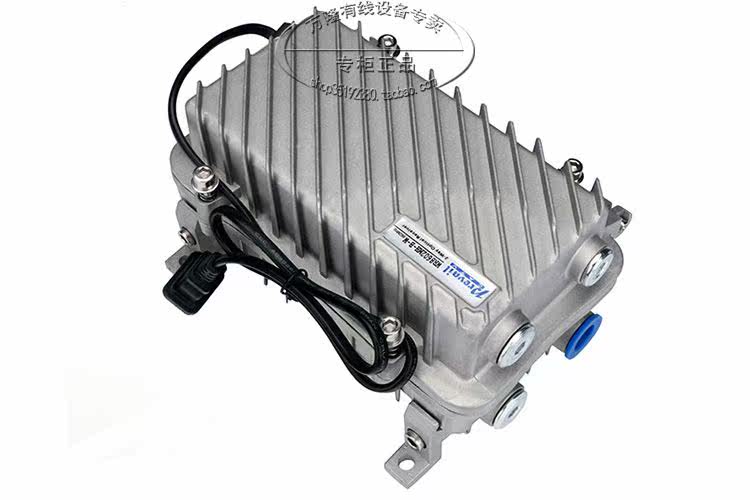

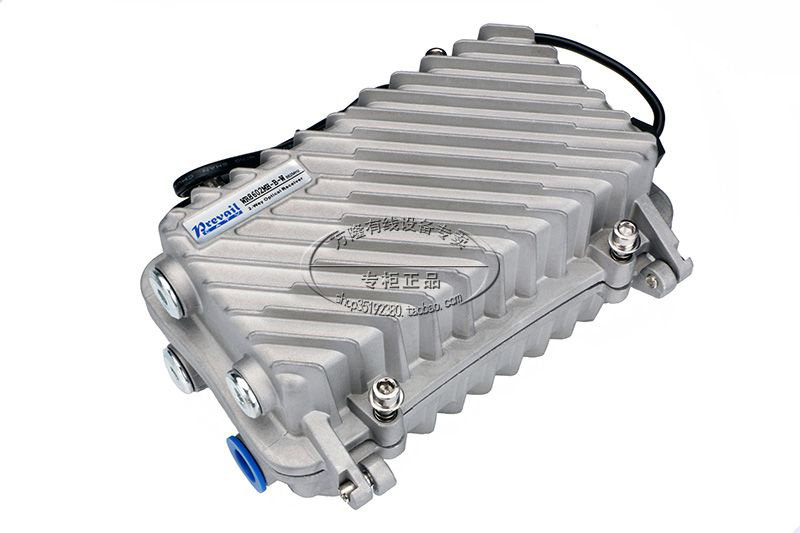

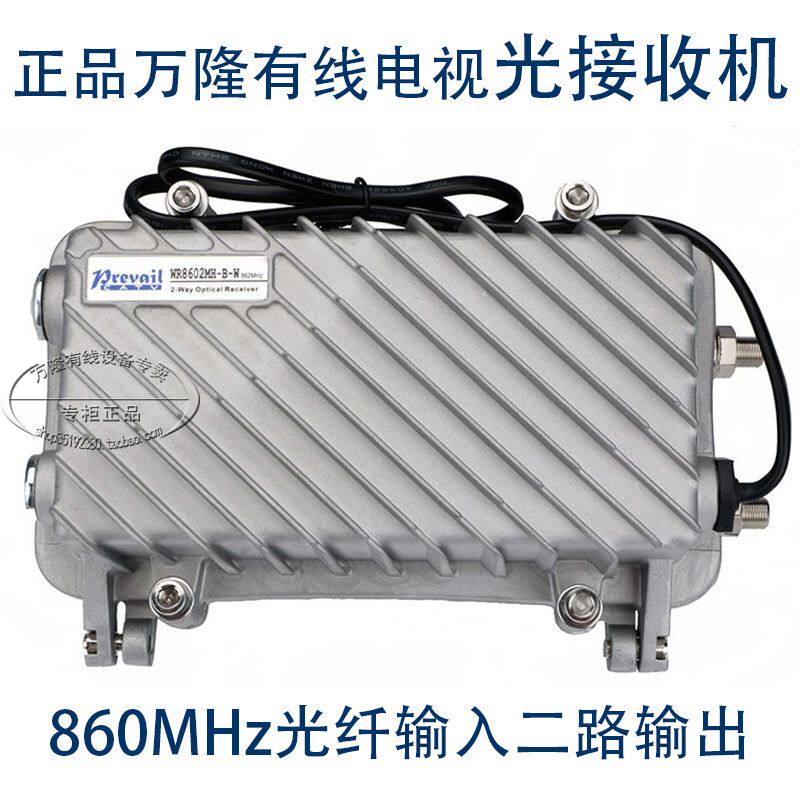

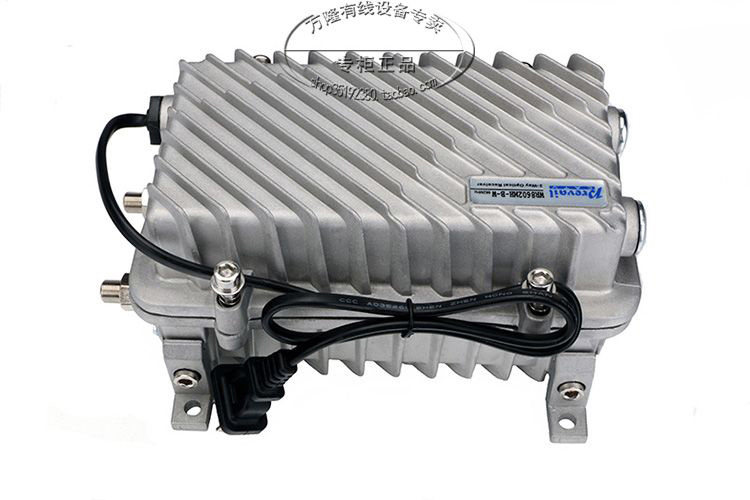

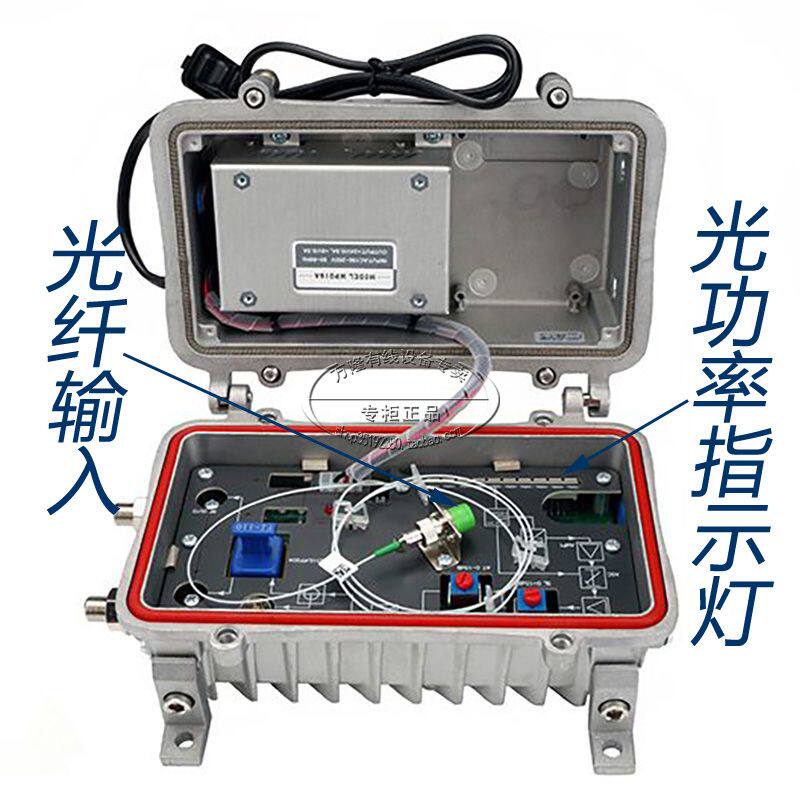

Дисплей продукта

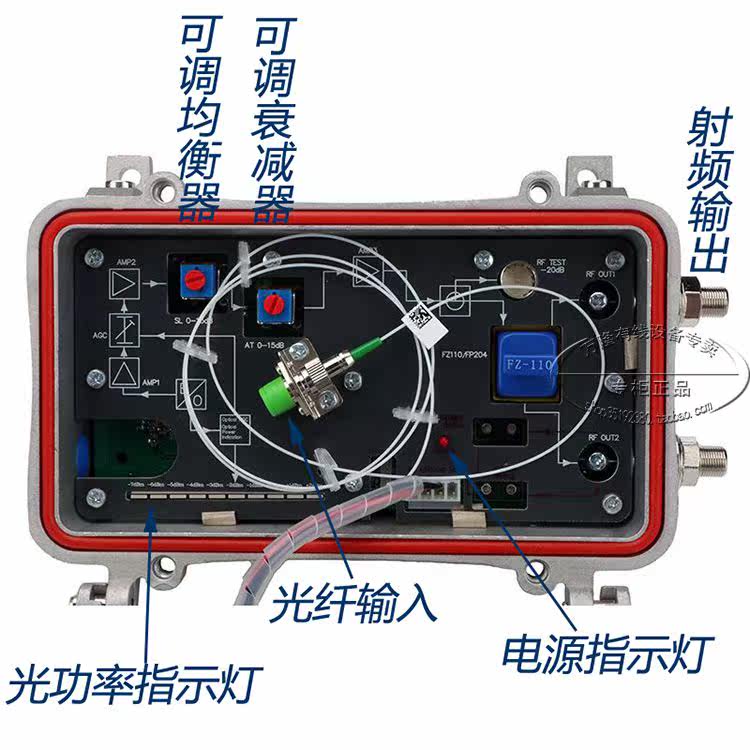

Приложение к FP-204 (вы можете выбрать ветви или распространять вывод в соответствии с фактической ситуацией)

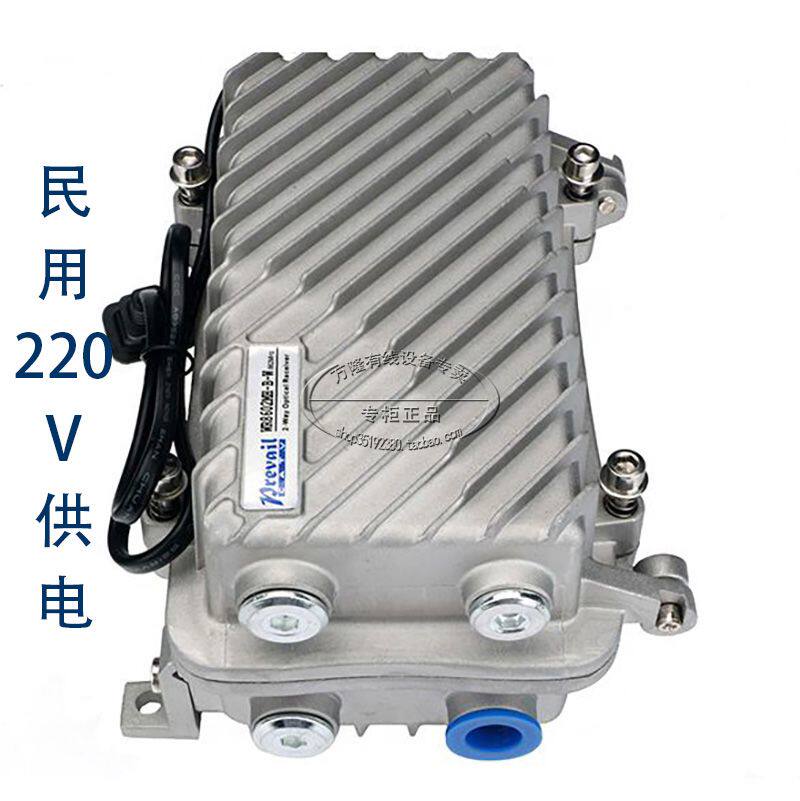

Вход составляет 220 В источник питания

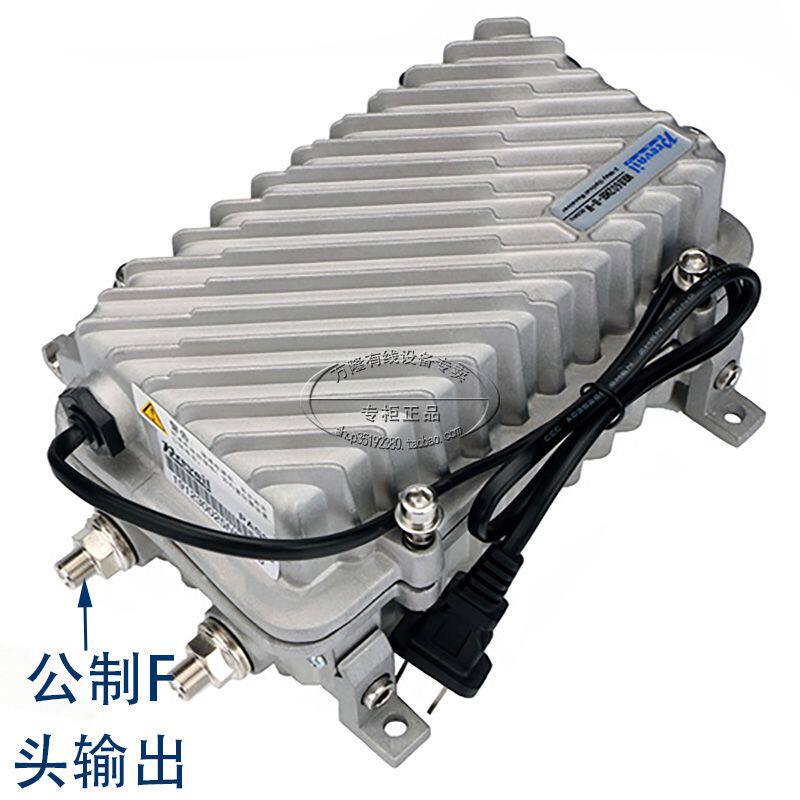

РЧ -выход -это интерфейс общедоступного потока F -типа



Условия испытания ссылки

Технические параметры, приведенные этим руководством, относятся кGY/T194-2003Методы испытаний, предусмотренные в «технических требованиях и методах измерения световой рабочей станции кабельного телевидения», измеряются в следующих условиях испытаний.

Условия испытаний:

Приемная часть низкого света: и10kmСтандартное оптическое волокно, устройство затухания без света и стандартная оптическая передача образует тестовую ссылку. В указанных условиях потери звена,45/87MHz~ 550 МГцКонфигурация в диапазоне частот59индивидуальныйPAL-DСимуляционный телевизионный сигнал канала, в550MHz~ 862/1003 МГцСигналы цифровой модуляции, уровень сигнала цифровой модуляции в диапазоне частот (8MHzПолоса пропускания) ниже уровня носителя аналогового сигнала10dB; Мощность входного светового приемника-2dBm, RF -выходной уровень составляет 108 дБμV, когда 9db выводит наклонное столбце(C/CTBПолем, Соотношение различий в комбинации носителей(C/CSOПолемКоэффициент шума(C/NПолемСущность

ПРИМЕЧАНИЕ. Номинальный выход вывода заключается в том, что в системе полные условия конфигурации получается мощность света-2dBmВ то время устройство соответствует максимальному выходному уровню, когда индикатор ссылки.Когда конфигурация системы уменьшается (то есть при уменьшении фактического канала передачи), выходной уровень устройства будет увеличиваться.

Дружественное напоминание: для улучшения нелинейных индикаторов кабельной системы под точкой подключения света рекомендуется установить радиочастотный сигнал на6~ 9dbВывод наклона.
