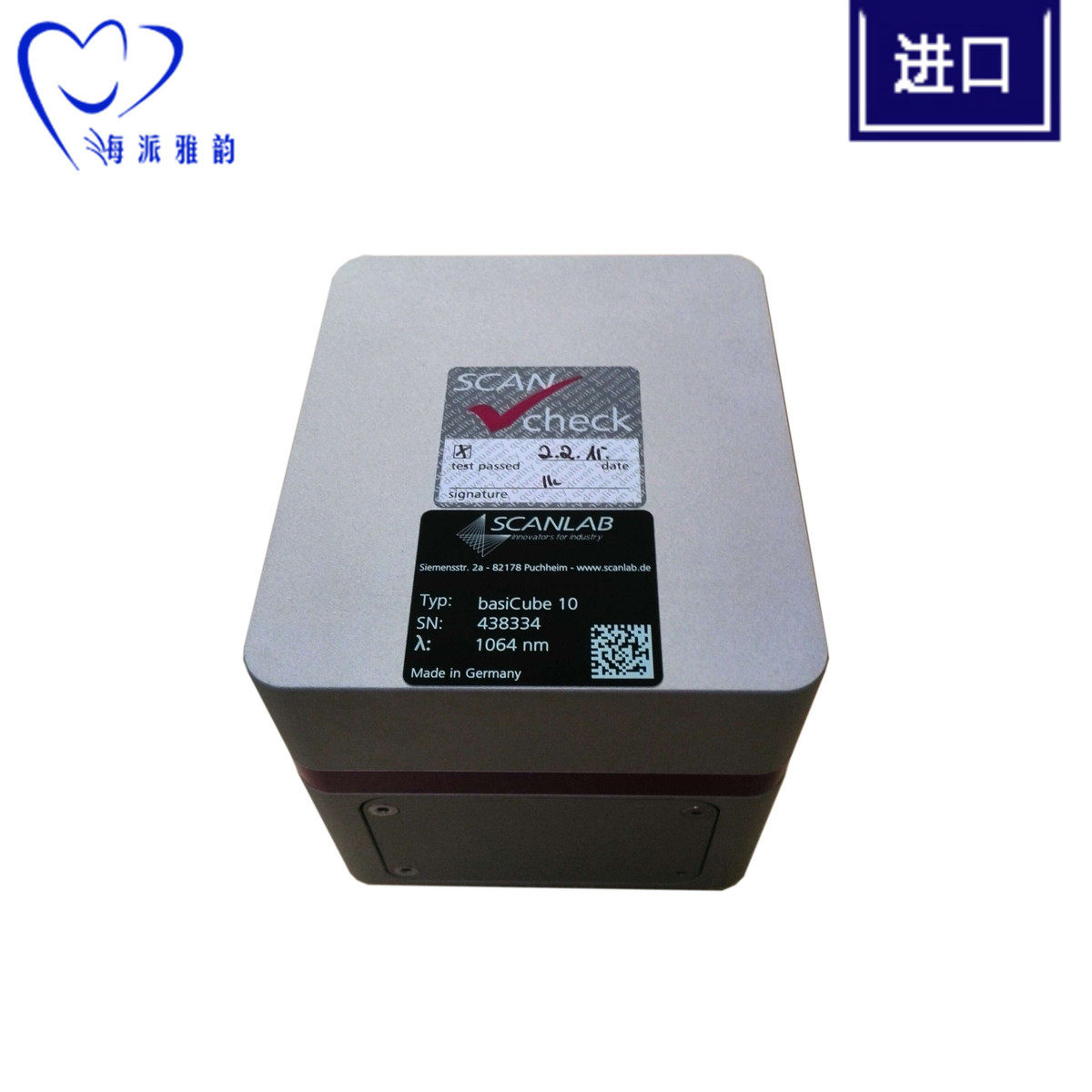

Немецкое вибрационное зеркало Scanlab Basicube10 10 мм яг вибрационное зеркало немецкое оригинальное импортное зеркало вибрации

Цена: 322 865руб.    (¥15500)
Артикул: 557487005362

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:海派雅韵
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥21000437 430руб.
¥900001 874 700руб.
¥530001 103 990руб.
¥18000374 940руб.
  • Информация о товаре
  • Фотографии

Технические характеристики:

Aperture
10 mm

Angle transmitter
of galvanometer scanners
analog
position detector

Optical Configuration

Wavelength range
(standard)
1064 / 355 nm
10600 nm
Max. laser power
(standard systems)
150 W @ 1064 nm
Typical scan angle
±0.35 rad
Image field size
 (1064 nm, f = 160 mm)
110 mm x 110 mm
Typical spot size
(1064 nm, f = 160 mm)
32μm
Fiber adapter
no

Dynamic

Number of installed tunings
1

TYPICAL DYNAMIC SPECIFICATIONS

Tuning
Fast vector tuning
Tracking error
0.14 ms
Marking speed
2.5 m/s
Positioning speed
12.0 m/s

Writing speed

(with F-Theta objective, f = 160 mm)
 High writing quality
570 cps
 Good writing quality
800 cps

Step response time

(settling to 1/1000 of full scale)
1% of full scale
0.35 ms
10% of full scale
1.0 ms

Precision

Repeatability
(RMS)
< 2&mu;rad
Positioning resolution&nbsp;
(max.)*&nbsp;
16 bit *
Nonlinearity&nbsp;&nbsp;
< 3.5 mrad / 44&deg;

Temperature drift

Offset&nbsp;
< 30&mu;rad/K
Gain&nbsp;
< 160 ppm/K

Long-term drift

Offset&nbsp;
(after 30 min warm-up)&nbsp;
< 100&mu;rad
Gain&nbsp;
(after 30 min warm-up)&nbsp;
< 250 ppm
* 16 бит: на основе диапазона полного угла (например, разрешение 11 позиционирования 11&mu;rad for angle range&plusmn;0.36 rad)

Electrics / Control

Servo control galvanometer scanner&nbsp;
analog servo control board
Control interface&nbsp;
(alternatives)&nbsp;
digital XY2-100 standard
Advanced diagnosis options&nbsp;
no
Power requirements&nbsp;
&plusmn;15 V DC, max. 3 A each

Other Provisions / Mechanics

Scan axes&nbsp;
2-axis system
Housing variants&nbsp;
(alternatives)&nbsp;
Standard: scan head
Connector-positions at the housing&nbsp;
(alternatives)&nbsp;
beam entrance side
Dimensions&nbsp;
(L/W/H) - standard housing&nbsp;
(105.6 x 91.4 x 90.5) mm
Weight without objective&nbsp;
(standard housing)&nbsp;
1.5 kg
Water cooling&nbsp;
no
Air cooling&nbsp;
no
Options&nbsp;
various objectives possible

Other Specifications

Beam displacement&nbsp;
12.54 mm
Operating temperature&nbsp;
25&deg;C&plusmn; 10&deg;C
Gain error&nbsp;&nbsp;
< 5 mrad
Zero offset&nbsp;
< 5 mrad
