Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

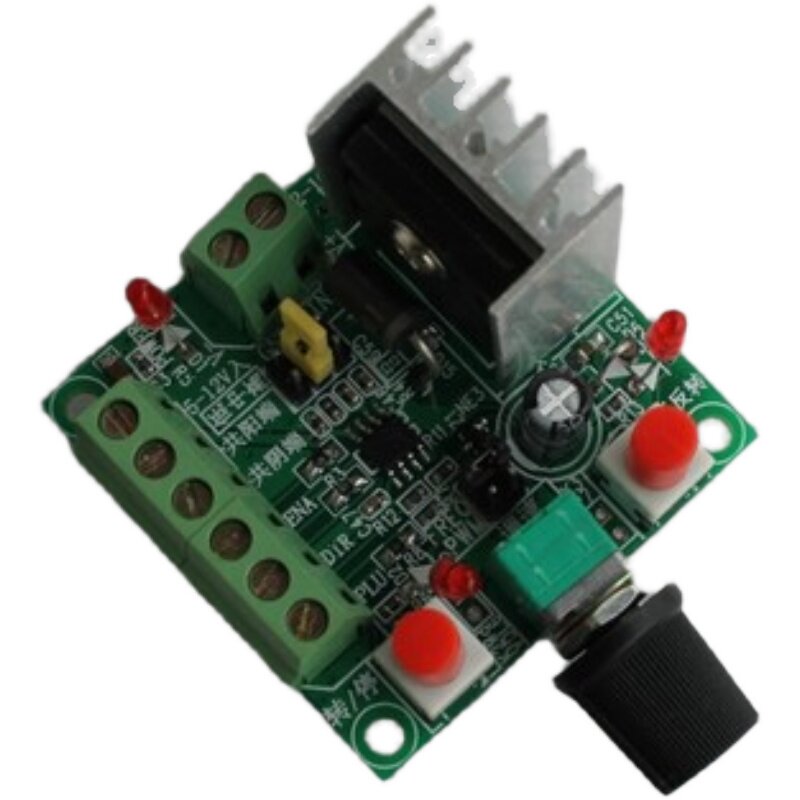

Название продукта: простой шаг -включить контроллер драйвера двигателя
Этот контроллер, исходная функция не изменилась, что добавляет функцию сигнала ШИМ. На плате есть иглы для прыжков. Вы можете установить выбор. По умолчанию установлено для генерации сигналов частоты импульсов.
REQ Это сигнал импульсного частотного
PWM Это сигнал ШИМ
Длинная*ширина*высота: около 73*51*37 мм
Описание продукта:
1,Этот модуль представляет собой модуль сгенерированного импульсом, который является сигналом в качестве сигнала.Чтобы управлять ступенчатым двигателем, вы также должны соответствовать приводу.
Этот простой контроллер+Step Drive+Step Motor+DC Foodse Power может образовывать простую платформу управления.
Теперь контроллер высокий, средний и низкий.3Частотный сигнал популяции может быть выбран с помощью перемычки, а частотные параметры примерно:
Высокий: 5,8 кГц-127 кГц
Середина: 590 Гц 15,8 кГц
Низкий: 82 Гц-2,3 кГц,
Измерение частоты: мера PUL и Guanyin (GND).
2, Pul+и pul-a имеют положительные и негативы импульса; en+и En-положительные и отрицательные из способности; Dir+и Dir-am имеют положительное и негативное направление.6 линий отделены от соответствующего импульса водителя, направления и включены 6 портов.Обратите внимание, что если вы хотите использовать функцию открытия или остановки, ENA на контроллере позволяет обмениваться конечным или общим для получения диска.
3,2Для ввода групп питания можно использовать только один набор источника питания в двух группах.
Одна группа составляет 15-160 В постоянного тока подключения питания.
Другая группа-5-12 В постоянного тока.При использовании драйвера для его поддержки рекомендуется использовать самый низкий 12 В. Негативно связано с «конец ко-ва-Инь».
4, Положительный и обратный двигатель можно управлять кнопкой.
5Скорость двигателя можно контролировать, регулируя частоту потенциометра.
6Передняя и вверх и выключатели исходного двигателя являются обычными переключателями с самоокеангом.
Ниже приведен пример проводки во время проводки
