TMC5160-Bob Drive Control Integrated Step в модуль привода двигателя TMC5160-TA плата привода чипового привода
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скачать информацию: https://pan.baidu.com/s/1mj8sftn9uzoc2pb6outeug

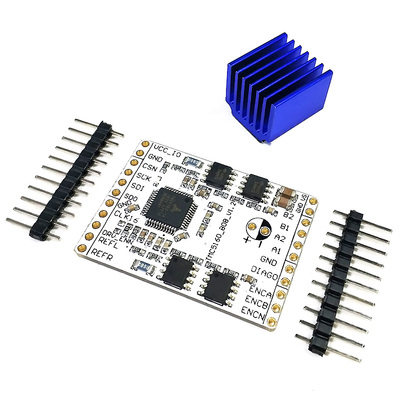

Список доставки:
1. TMC5160 модуль управления приводом*1
2. Разброс пленки*1
3. Устранение иглы 11p*2
TMC5160 интегрирует мощные шаг -двигатели и контроллеры движения в чип, который непосредственно преобразует цифровую информацию в плавное, точное и надежное физическое движение.Расширение n -хроновых мосфетов, ток двигателя каждой катушки может достигать 20А, а максимальное напряжение составляет 60 В постоянного тока;Вся логика двигателя Step работает внутри TMC5160 -Когда программное обеспечение не требуется.Через отраслевое стандартное соединение SPI или интерфейса Step/Direction с микроконтроллером хоста TMC5160 выполняет все расчеты движения по позиции и скорости скорости.И TMC5160 также поддерживает вход ABN Encoder.
Параметры следующие:
- 2 -фазовые предварительные двигательные приводы MOSFET для расширения максимального тока могут достичь 20А
- Спортивный контроль с генератором склона шести пунктов
- Вход управляющего сигнала Step/DIR, максимальный подраздел 256, с технологией микропластинного микроплантата.
- Диапазон питания 8-60 В.
- SPI и UART Communication
- С инкрементным входом энкодера и вводом левого предельного предела
- Второе генерация Stealth Chop Theiet Technology Technology Mife Operation Control
- Распространение высокой динамической динамической динамической динамической динамической контроля резки является гладким.Низкий шум, низкая вибрация, низкая джиттер
- Скорость технологии DCSTEP регулируется с помощью динамической нагрузки, и двигатель будет вращаться как можно быстрее, не бросая.
- Вторая генерация Stallguard Высоко -преобразование.
- Ток Coolstep динамически регулируется нагрузкой, 75% энергосбережение
- Полная функция диагностики и защиты
Features:
Возможность привода до 3А (RMS) непрерывная катушка
Интерфейс Step/DIR с до 256 микростеп
SPI interface for configuration
Напряжение питания двигателя: 10-35V
Логическое напряжение питания: 3.3-5V
RSense: 0.075 Ohm
Stealthop2 -для тихой работы и Smoolh Motion
Спредцикл -высокий динамический моторный контроль двигателя
CoolTep -current Control для экономии энергии
dcStep- load dependent speed control
STALLGUARD 2-сенсора. Обнаружение моторной нагрузки
About TMC5160:
TMC5160 - это контроллер двигателя с высокой мощностью и IC драйвера с интерфейсами последовательной связи. Он объединяет гибкий генератор рампа для автоматического целевого позиционирования с самым продвинутым водителем двигателя в отрасли. Используя внешние транзисторы, можно реализовать высоко динамические и высокие диски крутящего момента. Основываясь на утонченных изысках Trinamic Fromcycle ™ и StealthChop ™, водитель обеспечивает абсолютно бесшумную работу в сочетании с максимальной эффективностью и наилучшим моторным моментом. Кривая восстановления обучения к минимуму, давая лучшую производительность в классе.
TMC5160-WA использует пакет сбоиваемого фланга, чтобы обеспечить оптическую проверку пайков.
