Блок питания *S, модуль, 3A, 24v, 12v, 5v, 3v

Цена: 52руб.    (¥2.45)
Артикул: 598230710963

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子城11
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥811 712руб.
¥15.5328руб.
¥55.91 182руб.
¥14.93316руб.
  • Информация о товаре
  • Фотографии

Функции:

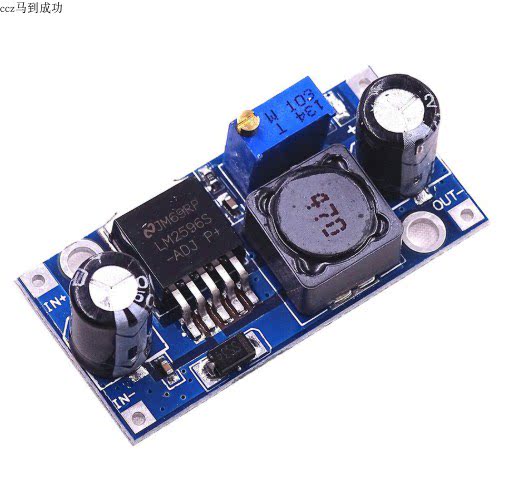

★ Модуль использует высококачественное LM2596Чип, высокая эффективность (самая высокая эффективность92%), Небольшое огонь, может легко принести 3А (короткое время)вышеТок, рекомендуется использовать ток в пределах 2.5a в течение длительного времени и добавить радиатор (выход выше 10 Вт).

★ Этот модуль использует патч для возврата сварки. В то же время каждый модуль тестируется в течение двух часов перед доставкой для обеспечения высокой надежности.

★ Со времени запуска этого модуля он накопил более 15 000 штук, и теперь он все еще может поддерживать 100%-ную оценку. купить.



Вход 3,2V-40 В вывод 1,25 В-35 В




Входной диапазон напряжения:

DC 3.2V -40V (Входное напряжение должно быть более чем на 1,5 В выше, чем выходное напряжение.Не могу повысить)



ВЫХОДА РАСПРОСКОЕ ВЕРНАЛИ:

DC 1,25V -35V напряжение может быть отрегулировано непрерывным,высокая эффективность(Максимум 92%)Максимальный выходной ток составляет 3А.





Меры предосторожности:

Долгосрочное предложение работы2.5AИспользуйте ток внутри, добавьте радиатор (выход выше 10 Вт);  из -за антигипертензивного модуля, чтобы обеспечить стабильность выхода, сохраните минимальную разницу давления в 1,5 В.

★ Этот модуль представляет собой регулируемый антигипертензивный модуль, который может изменить выходное напряжение, регулируя синий регулируемый резистор на модуле.Разница в входном и выходном напряжении составляет 2 В, а минимум может выходить напряжение 1,25 В.

★ In- (входной отрицательный), в+(входной положительный), Out- (выходной отрицательный), Out+(выходной положительный) должен быть правильно подключен, в противном случае модуль может быть поврежден.

★ Этот модуль не имеет короткой защиты. Если он длится короткие циклы, модуль может быть поврежден.



Регулировка напряжения:

 Доступ к питание (4-35V), Отрегулируйте синюю ручку потенциометра (обычно поворачивая напряжение по часовой стрелке, вращая напряжение часовой стрелки) и используя мультиметр для контроля выходного напряжения, чтобы достичь необходимого напряжения.



Проводка:

  1. Сварка, непосредственно сварка шнура питания в порте входного (вывода)

&Nbsp; 2. Сварная вставка, вы можете вставить штифт или вставить его на пещерную пластину через свинец;Или непосредственно сварная печатная плата после добавления ног.



Пример приложения:

  1. В источнике питания напряжения напряжения транспортного средства вам необходимо только подключить входной клемму этого модуля к сигарете автомобиля, чтобы подать питание, и вы можете настроить потенциометр. 30В. Есть много оборудования, такого как зарядка, что очень просто и удобно.

   2. Питание на электронном оборудовании.

   3. Системное рабочее тест.
