HDMI RJ45 Port IIS DSD RJ45 HDMI TO I2S DSDPCB ПРОМЕЖА
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

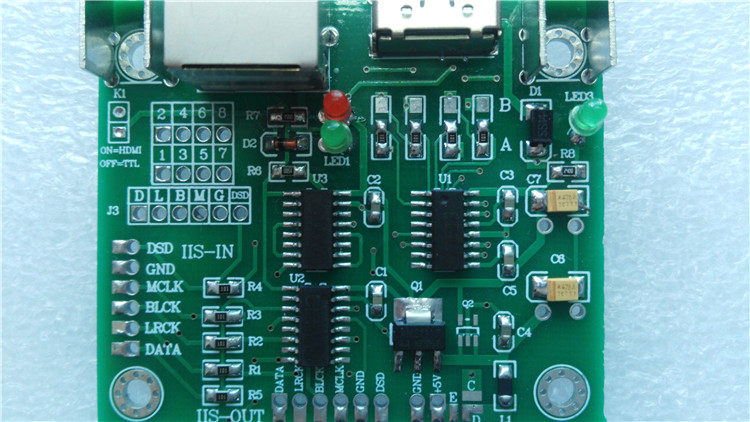

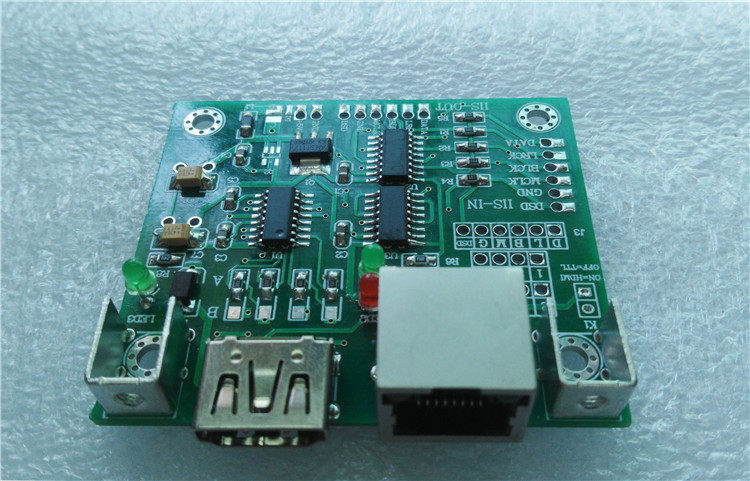

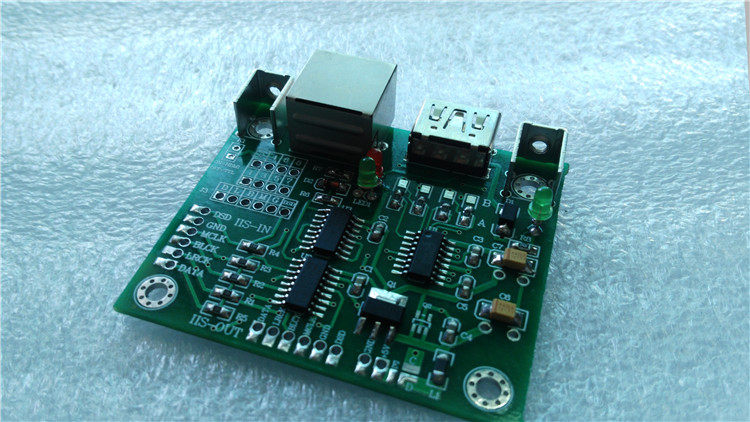

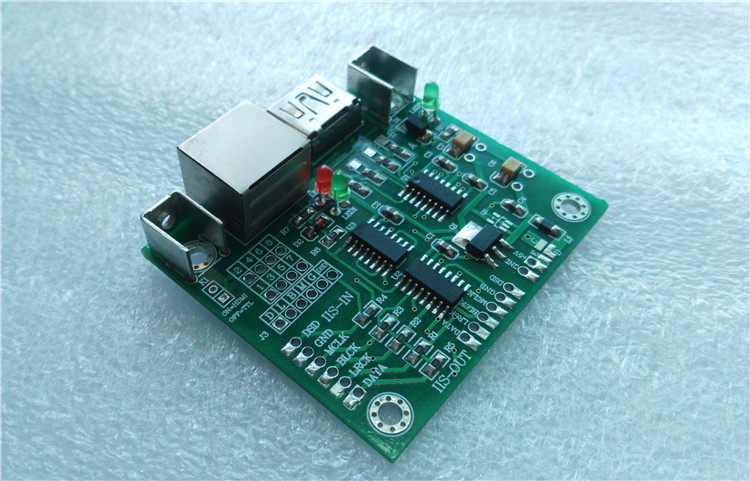

HDMI RJ45 Плата принимающей платы HDMI RJ45 ROTOR IIS IIS Плата преобразования HDMI в I2S
Основными функциями этого продукта являются: RJ45 IIS/I2S (или одна группа внешних сигналов IIS) плюс все путь HDMI Ввод сигнала IIS/I2S, две группы сигналов IIS выберите одну из них для выхода. Он может достичь вращения RJ45IIS/I2S; HDMI TransferIIS/i2s.
Уведомление: Продукт продается по ценам затрат (если номер покупки составляет менее 5 %), без сделки или бесплатной доставки.Кроме того, чтобы избежать злобной конкуренции за доски, все модели чипов изношены, пожалуйста, не покупайте, если вы не возражаетеСущность
Клиенты, которые нуждаются в выходе HDMI/RJ45, пожалуйста, сделайте снимок (покупка таких двух досок может сформировать комбинацию передачи сигнала IIS): Https://item.taobao.com/item.htm? Spm = a1z38n.10677092.0.0.1e3c1debhpvg8jj&id=565757375714
Основные моменты продукта:
1. IIS (I2S) вход сигнала, один вывод.K1 Короткое соединение: IIS OUT OUTP = HDMI IIS Вход сигнал, в настоящее время индикаторный свет RJ45 - ярко -оранжевый; RJ45 ярко -зеленый.

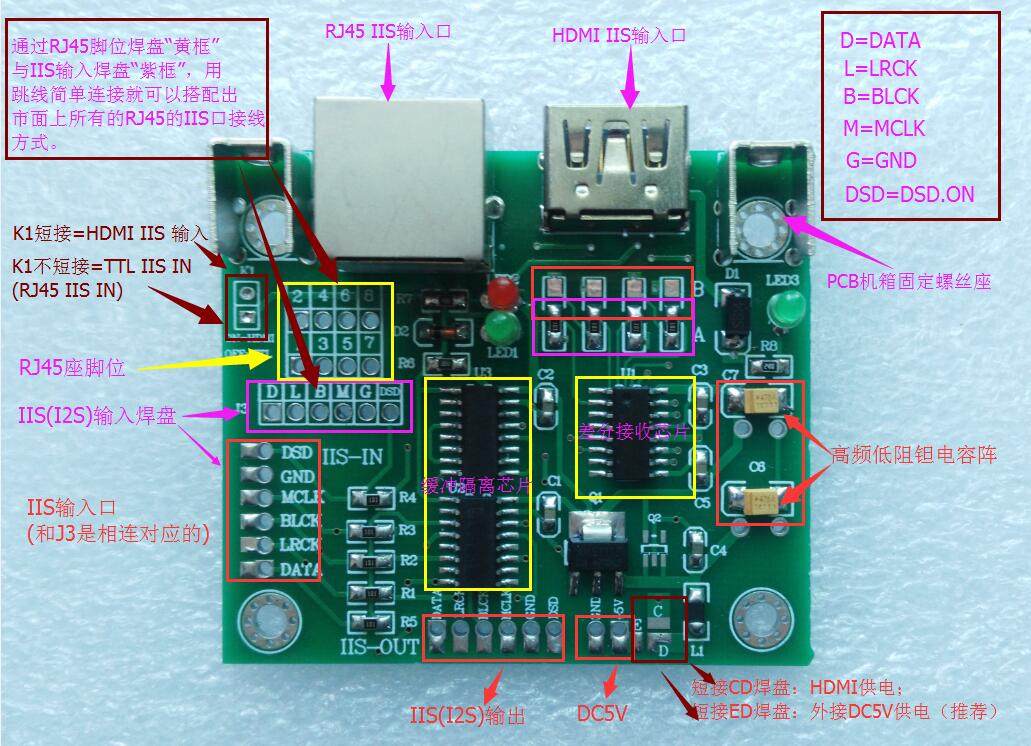

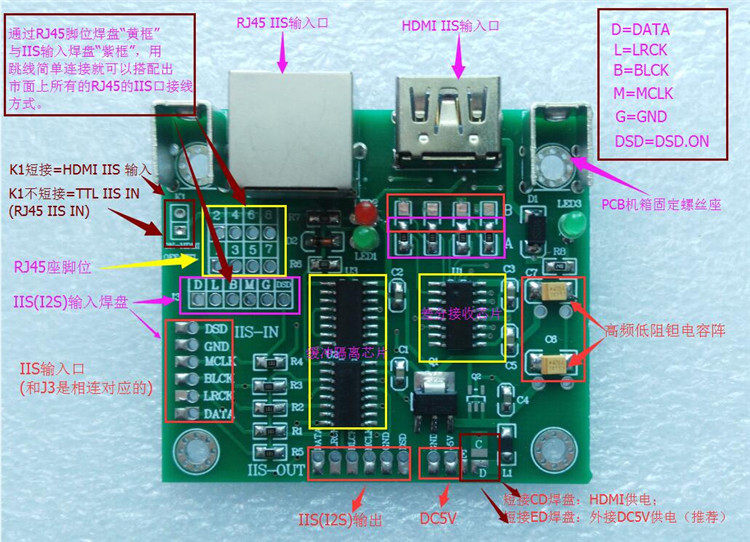

2,проходить“IIS входная площадка”Фиолетовая рамная область и“RJ45 Foot Position”Прокладки области желтой коробки могут быть сопоставлены с простым соединением летающих линий почти всеми методами соединения RJ45 IIS (I2S) на рынке, что очень удобно.

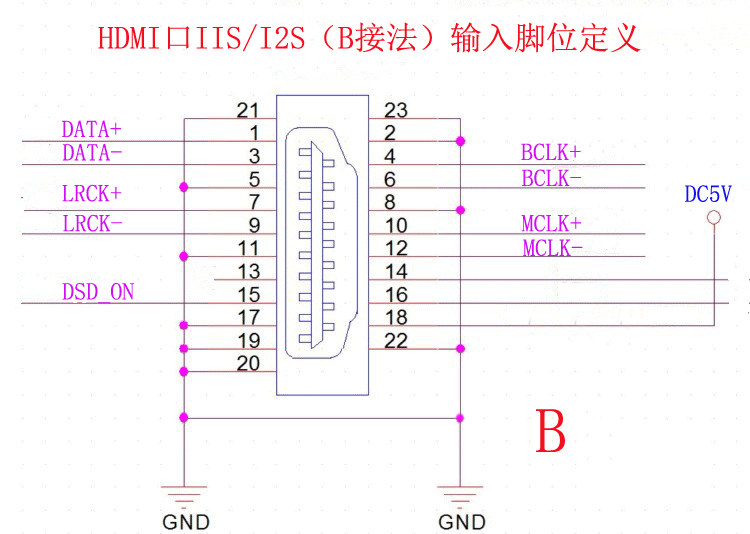

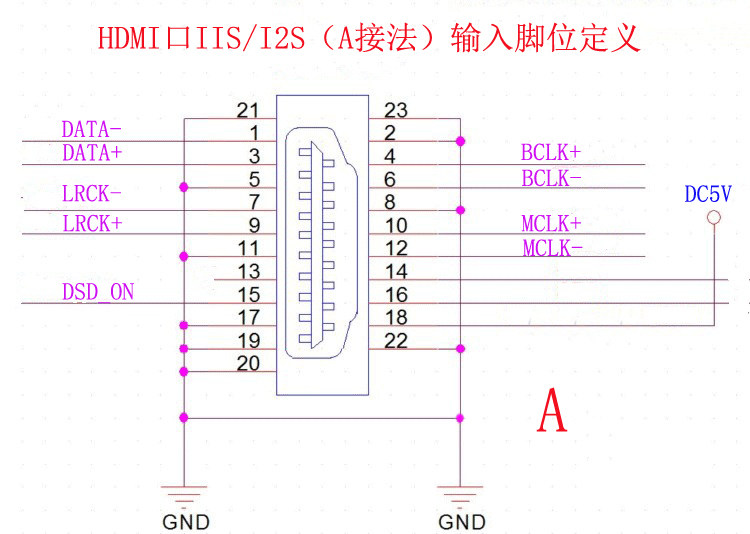

3,Поддержка 2 стандартных методов дифференциального соединения HDMI, Через 4 группы прокладки за сиденьем HDMI, HDMI может быть достигнут Преобразование двух методов проводки IIS A и HDMI B.Промежуточная подключаемость и соединение точки B - метод подключения HDMI B. Промежуточная прокладка и точка подключения - это метод подключения HDMI. По умолчанию HDMI B отправляется.
4,Используйте 2 импортированные чипы изоляции буфера с высокой скоростьюИзоляция подушки и защита высокочастотных помех от источника сигнала двух групп сигналов IIS (I2S), чтобы сделать сигнал более стабильным и чистым.
5Части платы (за исключением заглушки -ин), все применяют наклейки с высоким качеством, низкая высота и низкая компонентная паразитическая индуктивность,Требования к пространству низкие.
6. Размер платы: длинный x Wide = 63*55 мм, двусторонняя плата RF-4 военного уровняСущность
K1 Короткое соединение: IIS OUT OUTP = HDMI IIS Вход сигнал, в настоящее время индикаторный свет RJ45 - ярко -оранжевый; RJ45 ярко -зеленый.
Поддержка 2 Стандартные методы дифференциального соединения HDMI, HDMI может быть реализован с помощью коротких подразделений HDMI за 4 наборами прокладок за HDMI Преобразование двух методов проводки IIS A и HDMI B.Промежуточная подключаемость и соединение точки B - метод подключения HDMI B. Промежуточная прокладка и точка подключения - это метод подключения HDMI. По умолчанию HDMI B отправляется.
