1 Гц-50 МГц частотный измерение частоты измерения кристаллического измерения.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Заметки о покупке:

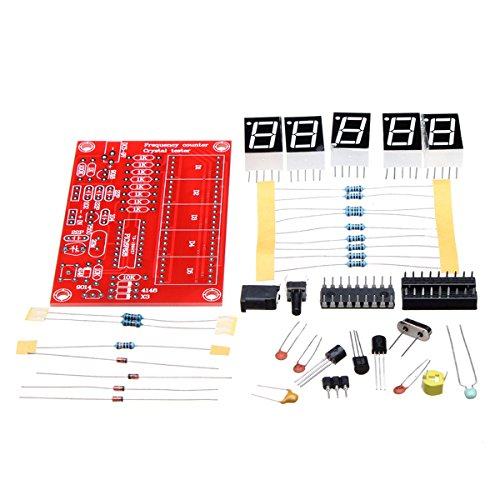

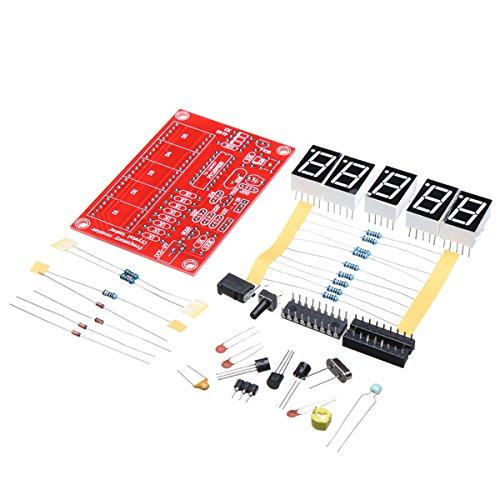

Название продукта указывает на то, что «DIY Kit» - это все свободные детали. Вам нужно сваривать и собрать самостоятельно. Чтобы отобразить его удобно, основной картиной продукта является физическая карта, которая сварена. Вторая картина - это все детали Вы получили. Пожалуйста, обратите внимание на различие;
Это своего родаPICЧастотный измеритель однопроизводительного микрокомпьютера имеет функцию измерения кристаллической вибрации и программируемые настройки частоты с добавлением и вычитанием. Отображается пятипрофильная цифровая трубка, которая является удобной и интуитивной. Все прямые элементы используются. Простые и легко изготавливать.
Особенности схемы:
- Диапазон частот измерения 1 Гц-50 МЗГц (1 Гц-50 МГц);
- Частота колебаний наиболее часто используемых кристаллов может быть измерена;
- Пять разрешений точности (например, 0,0050 кг, 4,5765 трлн, 11,059 мм);
- Автоматическое преобразование громкости, без искусственного переключения;
- Программируемые настройки частоты с добавлением и вычитанием используются для измерения радиоперсивера и другого оборудования;
- Вы можете выбрать режим составления питания. Если частота значительно не изменяется в течение 15 секунд, дисплей автоматически закрыт автоматически;
- Вы можете использовать общий источник питания интерфейса USB 5V, или вы можете использовать внешний источник питания постоянного тока или батарею 9 В.
- Количество компонентов мало, все компоненты вставлены, а установка и отладка просты.

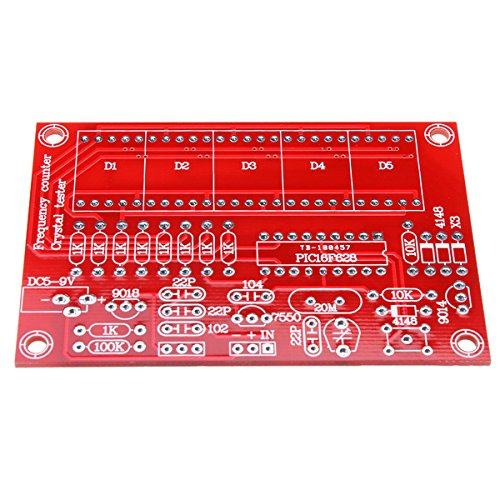

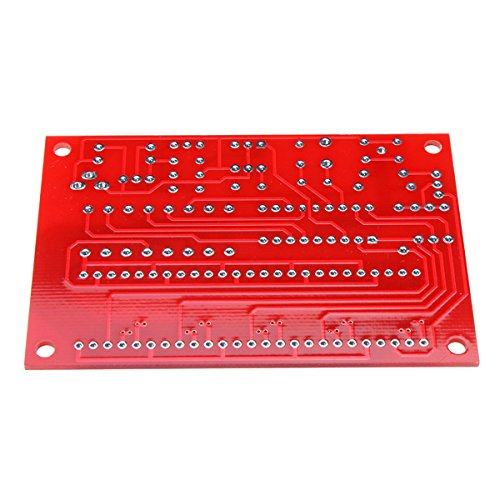

- Размер печатной платы: 80*53 мм
- Одиночный набор веса: 0,034 кг
Измерение объема кристалла (4M, 16M кристалл):
Измерение объема кристалла (20 м, 11,0592 м Кристалл):
Кристалл 32,768 кГц не может быть измерен. Условия ограниченных условий могут быть измерены только с помощью кристалла 4-20 МГц, а также можно измерить 48 МГц, но поскольку в этом кристалле используется 3-кратная частотная гармоника, измерение кристаллов 48 МГц показывает основополагающую частоту волны 16 МГц. Как показано ниже:
Вы также можете непосредственно ввести частотный сигнал между и G (земля), чтобы измерить. Обратите внимание, что амплитуда сигнала измерения не должна быть выше 5 В, чтобы избежать повреждения IC.На следующем рисунке показано отображение 1 Гц и 10 кГц:
Все прямые компоненты могут быть должным образом сварены в соответствии с печатью проволоки PCB. После сварки используйте стандартный источник сигнала, чтобы ввести сигнал. Регулирование желтого регулируемой емкости к значению отображения равна частоте сигнала.Вы можете использовать генератор сигналов нашего магазина для настройки. Если нет стандартного сигнала, вы также можете использовать кристалл с лучшей точностью.
Благодарность питания может использовать USB, чтобы превратиться в 3,5 мм шнуры питания, или вы можете напрямую ввести питание 5-9 В постоянного тока на прокладках -He ++.
