Универсальная двусторонная эпоксидная смола, 5×7см, 1.5mm
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
|
 | ||||||||||||||||||||||||
|

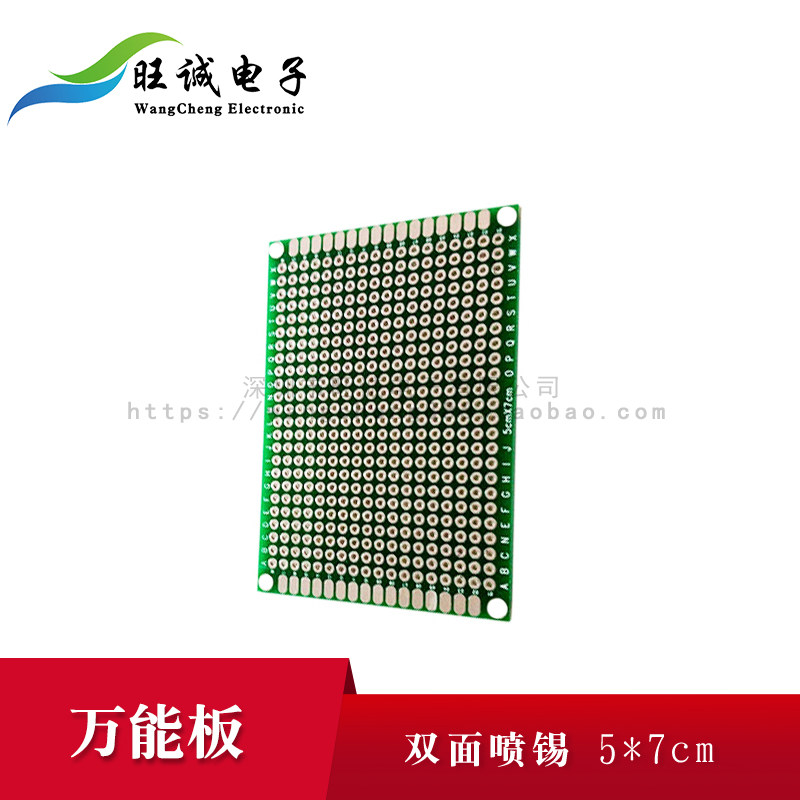

Название: Двусторонняя универсальная зеленая масляная доска с одним отверстием, окрашенная оловом, 5 см * 7 см
Материал: плата Fiberboard/FR4
Толщина: 1,6 мм
Полюс расстояние: 2,54 мм
Поры: 1,0 мм
Двойная экспериментальная плата (две стороны соединены, тонущая медь слишком много)
Производство процессов печатной платы, обработка олова распылителя
О весе: 0,01 кг/кусок(Курьер может связаться с обслуживанием клиентов, чтобы настроить, спасибо!)
Настоящие фотографии фронта!!

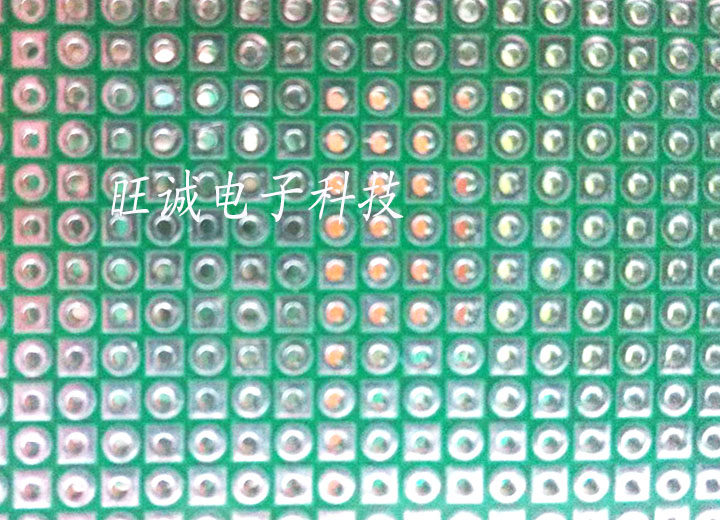

Диаграмма измерения физической толщины
Пересечение
【Техника】 Инструкции по ручной сварке универсальной отверстия "только для справки"
Универсальную монтажную плату также называют универсальной платой или платой для экспериментов. Это плата универсального дизайна. Плата обычно покрыта круглыми независимыми контактными площадками со стандартным расстоянием между микросхемами (2,54 мм). Кажется, что вся доска полна маленьких дырочек, поэтому ее еще называют «доской с отверстиями».По сравнению с профессиональными печатными платами для печатных плат перфорированные платы отличаются низкой стоимостью, простотой использования и гибкостью расширения.
Компонент
Как правило, при укладке компонентов на плате отверстий - это планирование компоновки компонентов на схематической схеме схемы, которая в основном сравнивается, начиная с ключевых устройств в качестве центра, а другие компоненты выкладываются вокруг центра, чтобы легко, что это легко находить.Для тех, кто знаком с электронными схемами, они могут следовать этому методу для планирования во время сварки.Тем не менее, большинство людей не рекомендуют сварки доски напрямую. Чтобы поставить доску на переднюю часть доски отверстий.
Сварка
Многие новички очень нестабильны и склонны к короткому кругу или разрывам.В дополнение к таким факторам, как необоснованная планировка и бедные сварщики, отсутствие навыков является одной из важных причин этих проблем.Освоение некоторых навыков может значительно уменьшить сложность схемы, отражаемую в физическом оборудовании, уменьшить количество летных линий и сделать схему более стабильной (следующая часть контента выходит из Интернета).
1,Предварительное определение макета источника питания и наземных проводов
Благодарность питания постоянно проходит через схему, и разумная макет питания играет очень важную роль в упрощении схемы.Некоторые пластины отверстия расположены с медной фольгой, которая проходит по всей плате, и их следует использовать в качестве шнуров питания и заземления; Полем
2,Хорошо использовать булавки компонентов
Сварка пластины отверстия требует большого количества прыгунов, прыгунов и т. Д., Поэтому не спешите отрезать избыточные булавки компонентов. булавки компонентов, которые должны быть связаны вокруг них.Кроме того, с целью сохранения материалов контакты среза могут быть собраны в качестве материала для прыгунов.
3,Хорошо устанавливать прыгуны
Установка нескольких прыгунов может не только упростить соединение, но и быть гораздо красивее (см. Джампер, лежащий горизонтально на рисунке ниже).
4,Хорошо использует иглу
Есть много гибких применений булавок (см. Вертикальные булавки, поднятые на рисунке выше).Например, если две платы подключены, вы можете использовать иглу и сиденье.Это заимствовано из метода подключения доски компьютера.
5Разделение медной фольги при необходимости
При использовании соединительной пластины, чтобы в полной мере использовать пространство, используйте нож, чтобы отрезать определенную медную фольгу, если это необходимо, чтобы больше компонентов было размещено в ограниченном пространстве.
6В полном использовании двухсторонних панелей
Двойные панели дороже, и, поскольку вы выбираете его, вы должны максимально использовать их.Каждая площадка двусторонней панели может использоваться в качестве VIA, позволяя гибкие электрические соединения на передней и задней сторонах.
Проводка
Существует множество методов сварки перфорированных плит. Традиционно наиболее часто используемым методом является «метод соединения летающим проводом», а в последнее время более популярный метод называется «метод соединения оловянным проводом».
"Метод соединения летной линии«В этом методе проводки не требуется особых навыков. Обычно для соединений цепей используются тонкие провода или эмалированные провода, и проводку следует располагать горизонтально и вертикально, чтобы она была аккуратной и четкой. Однако для слегка сложных цепей, если схема необоснованна, может быть больше пересекающихся или перекрывающихся проволочных проволок, что может незначительно повлиять на электрические характеристики. Более того, сварка требует особенно ясного ума и определенного опыта сварки, чтобы разобраться в переплетенных проволочных проволоках.
