Новый продукт PCB Universal Poard Плата Универсальная пластина зеленый масла стекловолокна Эпоксидная плата NC 9x15 см.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
|
 | ||||||||||||||||||||||||
|
Вы можете предоставить OEM OEM -настройку, пожалуйста, свяжитесь с обслуживанием клиентов для получения подробной информации
Бренд: YS
Универсальная доска с одним отверстием, волокнистая зеленая масляная доска 9 см * 15 см
Процесс: CNC  Jolly
толщина:1.6mm
Полюс расстояние:2.54mm
Поры: 1,0 мм
Спецификация: 9cm*15cm
Материал: стеклянное волокноFR4/эпоксидная смолатарелка
Приблизительный вес: 0,0378 кг/шт.(Курьер может связаться с обслуживанием клиентов, чтобы настроить, спасибо!)

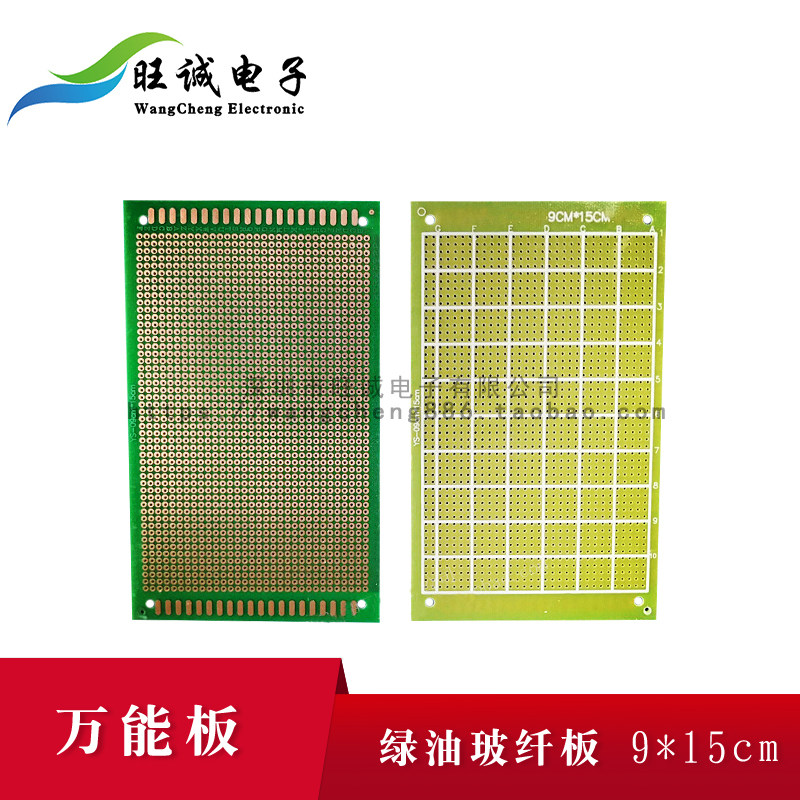

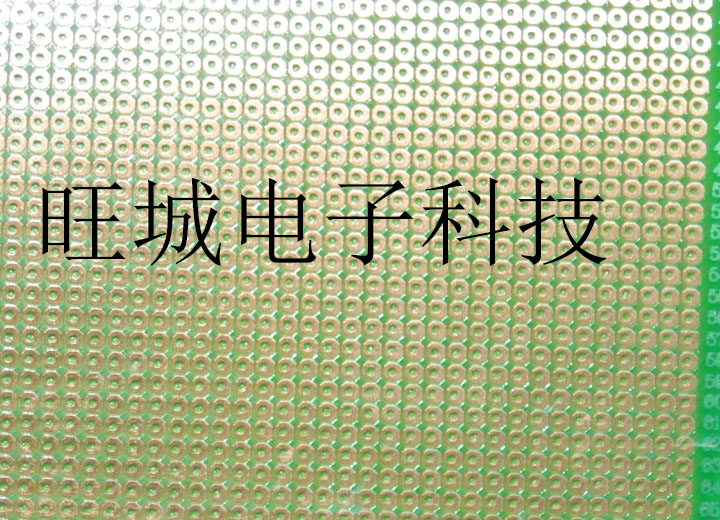

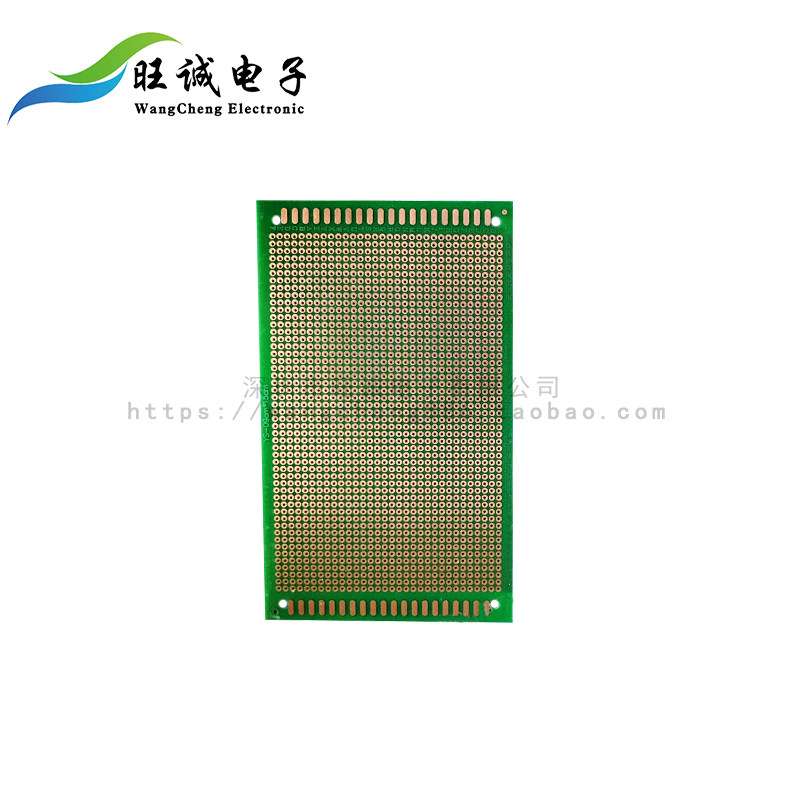

Настоящие фотографии фронта!!

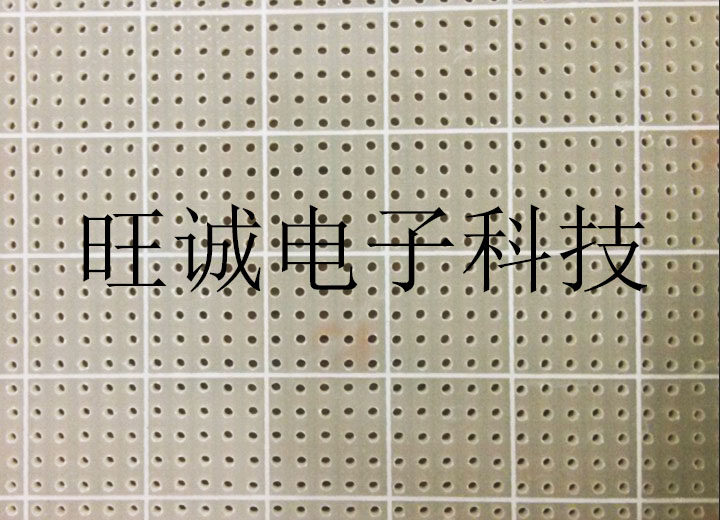

Настоящие фотографии обратных деталей
Пересечение

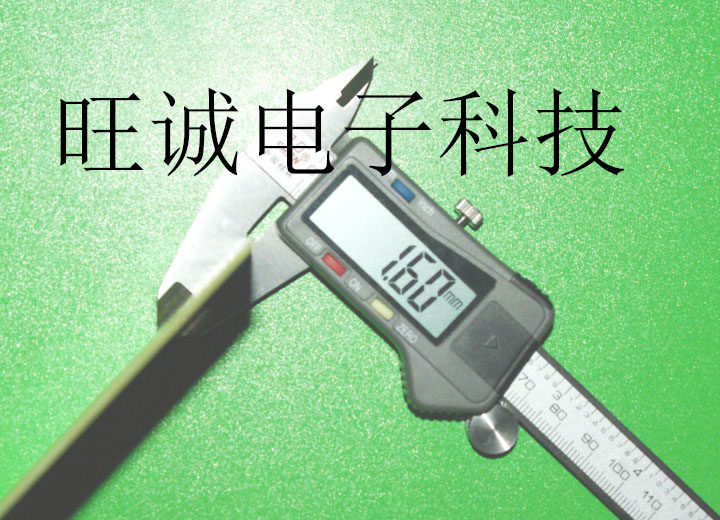

Диаграмма измерения физической толщины
Пересечение
【Техника】 Инструкции по ручной сварке универсальной отверстия 《только для справки》
Универсальная плата также называется универсальной платой и экспериментальной платой. небольшая дыра, поэтому она также широко известна как&Ldquo; доска коллапса”.По сравнению с профессиональными печатными платами печатных плат, отверстия имеют характеристики низкой стоимости, простой в использовании и гибкого расширения.
Компонент
Как правило, при укладке компонентов на плате отверстий - это планирование компоновки компонентов на схематической схеме схемы, которая в основном сравнивается, начиная с ключевых устройств в качестве центра, а другие компоненты выкладываются вокруг центра, чтобы легко, что это легко находить.Для тех, кто знаком с электронными схемами, они могут следовать этому методу для планирования во время сварки.Тем не менее, большинство людей не рекомендуют сварки доски напрямую. Чтобы поставить доску на переднюю часть доски отверстий.
Сварка
Многие новички очень нестабильны и склонны к короткому кругу или разрывам.В дополнение к таким факторам, как необоснованная планировка и бедные сварщики, отсутствие навыков является одной из важных причин этих проблем.Освоение некоторых навыков может значительно уменьшить сложность схемы, отражаемую в физическом оборудовании, уменьшить количество летных линий и сделать схему более стабильной (следующая часть контента выходит из Интернета).
1,Предварительное определение макета источника питания и наземных проводов
Благодарность питания постоянно проходит через схему, и разумная макет питания играет очень важную роль в упрощении схемы.Некоторые пластины отверстия расположены с медной фольгой, которая проходит по всей плате, и их следует использовать в качестве шнуров питания и заземления; Полем
2,Хорошо использовать булавки компонентов
Сварка пластины отверстия требует большого количества прыгунов, прыгунов и т. Д., Поэтому не спешите отрезать избыточные булавки компонентов. булавки компонентов, которые должны быть связаны вокруг них.Кроме того, с целью сохранения материалов контакты среза могут быть собраны в качестве материала для прыгунов.
3,Хорошо устанавливать прыгуны
Установка нескольких прыгунов может не только упростить соединение, но и быть гораздо красивее (см. Джампер, лежащий горизонтально на рисунке ниже).
  4,Хорошо использует иглу
Есть много гибких применений булавок (см. Вертикальные булавки, поднятые на рисунке выше).Например, если две платы подключены, вы можете использовать иглу и сиденье.Это заимствовано из метода подключения доски компьютера.
5Разделение медной фольги при необходимости
При использовании соединительной пластины, чтобы в полной мере использовать пространство, используйте нож, чтобы отрезать определенную медную фольгу, если это необходимо, чтобы больше компонентов было размещено в ограниченном пространстве.
6В полном использовании двухсторонних панелей
Двойные панели дороже, и, поскольку вы выбираете его, вы должны максимально использовать их.Каждая площадка двусторонней панели может использоваться в качестве VIA, позволяя гибкие электрические соединения на передней и задней сторонах.
Проводка
Есть много способов сварки отверстий, а те, которые чаще всего используются в традиции, - это&Ldquo; метод соединения летной линии”, и более популярный метод недавно называется&Ldquo; оловянный метод проводки”.
“Метод соединения летной линии”, этот вид метода проводки не обладает большим навыком, обычно используют тонкие провода илиЛакСделайте схемы подключения и попробуйте направлять горизонтально и вертикально, а также аккуратный и чистый.Однако для слегка сложных схем, если макет не является необоснованным, может быть больше перекрестных или перекрывающихся полетов, которые могут оказать некоторое влияние на электрические характеристики. Только путем очистки переплетенных летающих линий.
