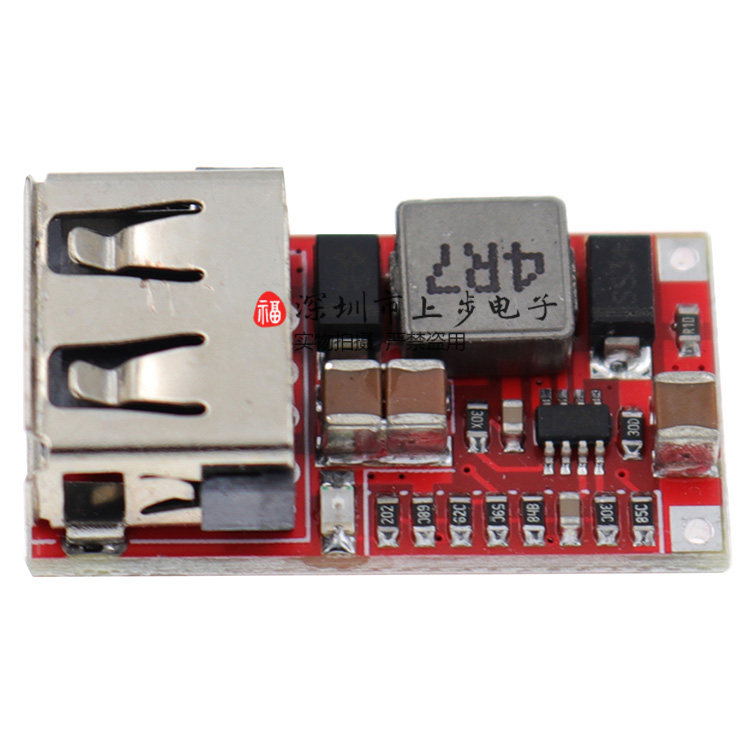

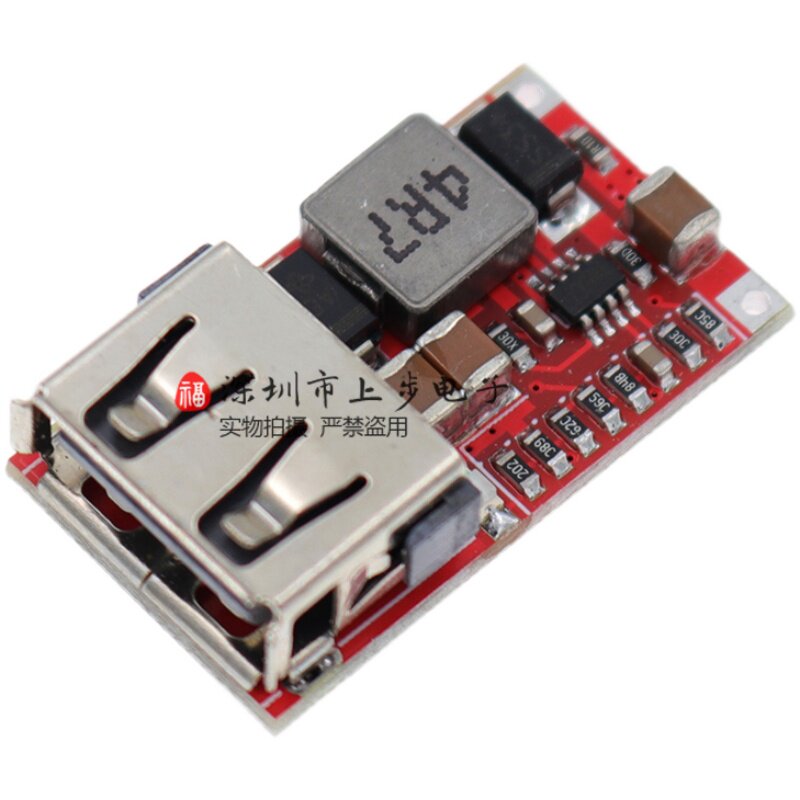

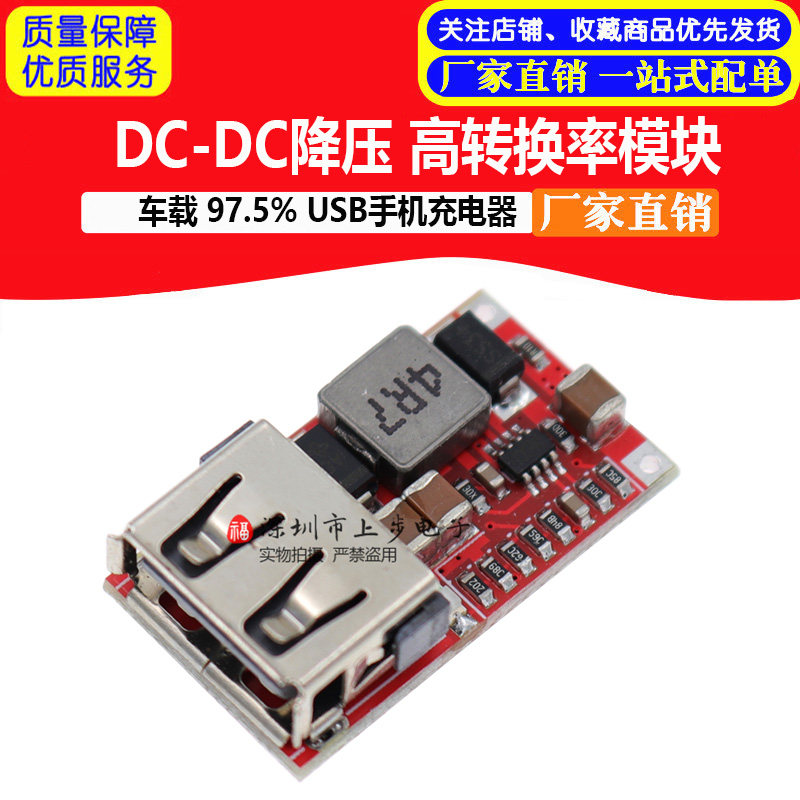

Модуль, мобильный телефон, зарядное устройство, 24v, 12v, 24v, 5v, 3A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | DC-DC антигипертензивный модуль |
Введение продукта:
1: Выходной ток составляет 3А, а 2,1a пробегает в течение длительного времени, с достаточным балансом.
2: В схемотехнике не требуются электролитические конденсаторы и танталовые конденсаторы (электролитические конденсаторы имеют малый срок службы, а танталовые имеют опасность взрыва).Используются три твердотельных керамических конденсатора большого размера (MCC), используемые в схемах высокого класса.
Пульсации очень низкие: напряжение от 12 В до 5 В, 3 А составляет всего около 10 милливольт, а многие пульсации достигают 500 милливольт и более, что приведет к невидимому повреждению оборудования и серьезно заставит оборудование работать ненормально или быть поврежденным. iPhone очень хрупкий.
4. При использовании синхронного выпрямления эффективность преобразования схемы очень высока, а эффективность достигает 97,5% при преобразовании 6,5 В в 5 В, 0,7 А. , при преобразовании 12В в 5В 1А тоже достигал 94%, в отличие от некоторых КПД у которого всего 60-70%.(Проверка эффективности устраняет падение напряжения на входном диоде обратной защиты и предохранителе).
5: Используйте плоские индукторы медного провода, чтобы максимизировать эффективность преобразования.Уменьшить тепло.
6: Получение выходных функций защиты от давления, введите предохранитель 1.5A, выход 5 В с телевизионной трубкой 300 Вт для нажатия защиты зажима для защиты USB -устройства.
В настоящее время большинство понижающих USB-модулей не имеют функций защиты от перенапряжения, что представляет большую угрозу безопасности USB-устройств. Подумайте, если понижающий модуль выйдет из строя и на ваш IPHONE будет подано напряжение 12 В, выживет ли ваш IPHONE?
7: Использование схемы распознавания USB, идеально совместимой с IPHONE, большинством телефонов Android и IPAD.
8: Позолоченный USB-порт без оправы с короткими разъемами имеет длительный срок службы, недоступный для обычных интерфейсов USB.
9: Индикатор выходного напряжения (красный)

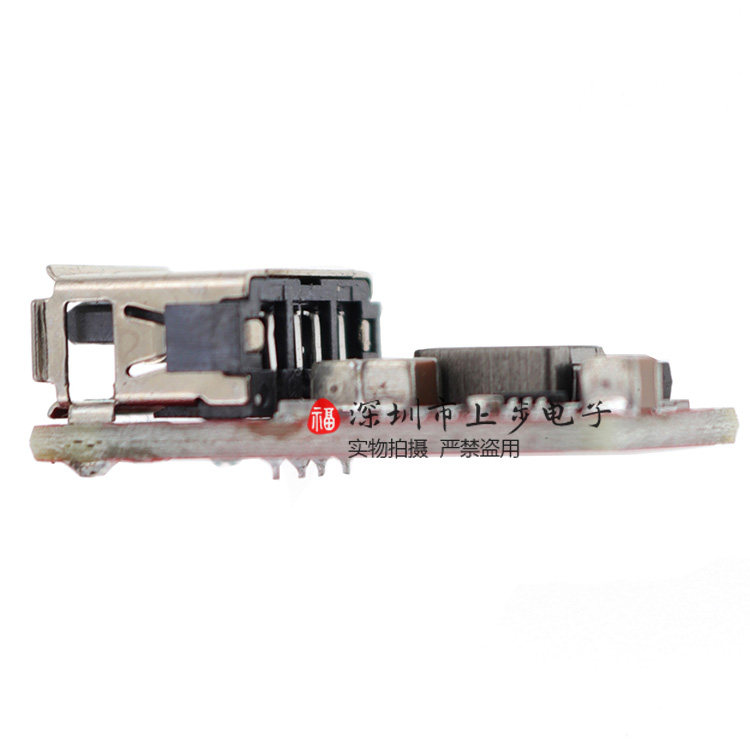

10: Небольшой размер, 26,4 (длина) * 15 (ширина) * 7,4 (высота) мм.
11: Введите диод защиты против соединения, и входное положительное и отрицательное соединение полюса не будет повреждено (эффективность теста нашего хранилища игнорирует падение давления входного диода и предохранителя)
12: низкий уровень покоя, покоящий ток 0,85 мА. Подключение к автомобильной батарее не требует переключателя, он может быть подключен к кабелю с сигаретом зажигалка или кабелем питания ACC.
Параметр модуля
Модуль природа:Не -изоляционный антигипертензивный модуль (Buck)Синхронное исправление
Входное напряжение:DC 6-24V
Выходное напряжение:5.1-5.2V
Выходной ток:Максимум 3A (Пожалуйста, обратите внимание на рассеяние тепла при полной нагрузке). Фактический входной вход для тестового входа 12 В не должен иметь дело с рассеянием тепла в течение 2А.
Эффективность конверсии:самый высокий97.5%(6,5 до 5 В 0,7А)(Тестовые значения короткой концентрированной обратной защиты и предохранителя после предохранителя)
Уровень отключения:500KHz
Вывод Ripple:Около 10 мВ (от 12 В до 5V3а) 20м полосы пропускания
Индикация выходного вывода:Индикатором выходного напряжения являетсякрасный
Рабочая Температура:Промышленная оценка (от -40 ° C до +85 ° C) (чем выше температура окружающей среды, тем меньше выходная мощность)
Выходная защита от перенапряжения:Да, вход 1,5A предохранитель, выход 5 В имеет защиту от телевизоров 300 Вт.
Температура полной нагрузки:30 ℃
Красующийся ток:0.85Никто
Привет Елена:±1%
Уровень регулировки напряжения:±0.5%
Динамическая скорость отклика:5% 200uS
Короткая защита цирки:Да, пожалуйста, не будь коротким в течение долгого времени
Введите защиту против коннекции:Да, вход имеет анти -коннекционный диод защиты
Проводка:сварка

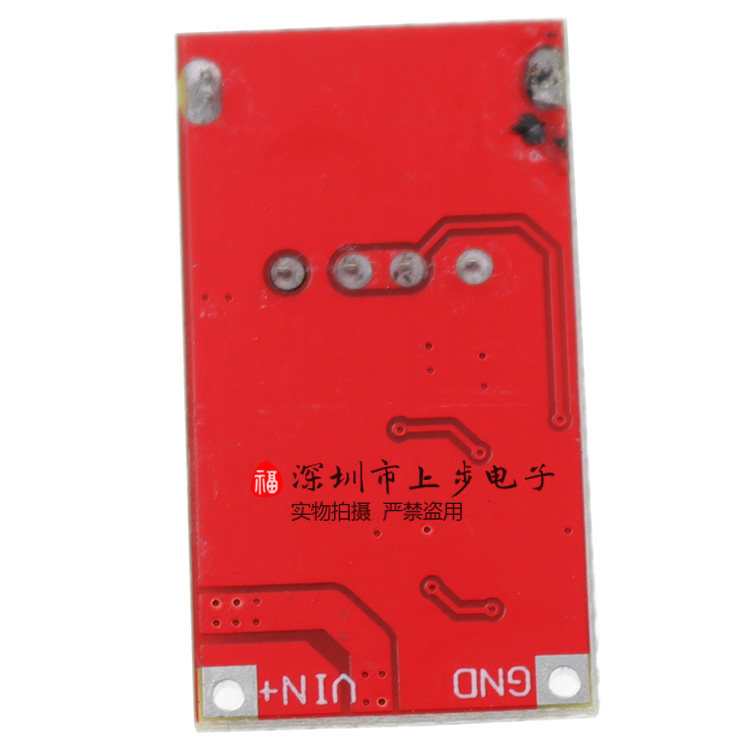

Вход:сварка
метод вывода:USB с коротким краем
