Защитный переключатель, трансформатор, 300W, 12v, 220v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

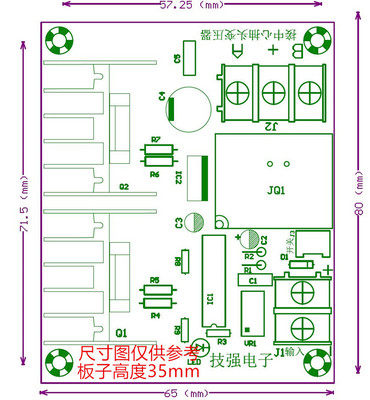

Форма платы: 80*65*35 мм
Входное напряжение: DC DC-12V
Входной ток: 25a
Вывод: A, B Пол недель квадратной волны 50 Гц (если вы хотите вывести мощность переменного тока 220 В, вам необходимо подключить 50 Гц, 220 В к двойному трансформатору 12 В, см. Схему подключения и подробное введение ниже)))))
Выходная частота: 50 Гц
Выходная мощность: 300 Вт
Выходная форма волны: клыка волна 50 Гц 50 Гц
Частотная штрафная -Тун: можно отрегулировать только в небольшом диапазоне (она была отрегулирована до доставки, не двигайтесь)
Показания: индикатор питания, включите индикаторный свет после включения переключателя
Переключатель: это интерфейс переключателя, а красные и черные линии, вставленные на белый терминал на плате, подключены к выключателю питания
Защита: эта плата имеет только функции защиты от коннекции.
Стабилизация: эта доска является открытием дороги, без устойчивого давления
Доставка не включает трансформаторы, дисплей трансформатора на картинке

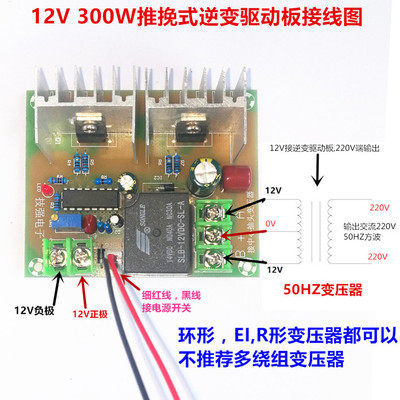

Выше представлена схема подключения к водителю. Приходите к ненужным потерям, мы можем вернуть товары, но не возвращаем груз, пожалуйста, простите меня!
Связанные детали
Выходное напряжение: проводка 220 об / мин 12 В+12 В с центральным краном подключена к выходу 12 В конца платы.
Используйте питание: в течение 300
Цифровой осциллограф был отрегулирован цифровым осциллографом перед доставкой. Как правило, не регулируйте потенциометр.

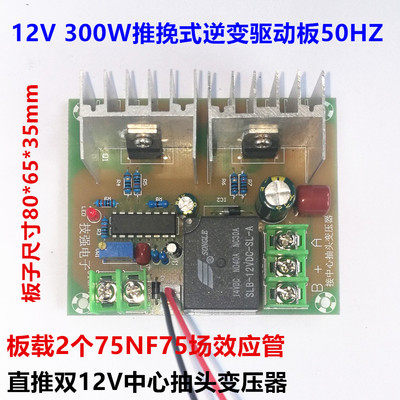

12 В, 300 Вт использует приводной чип SG3525, самое низкое напряжение старта.
Иноколодная защита: 9 В (необходимо выбрать, если вам нужно подвергнуться защите напряжения, частота будет колебаться с напряжением)
Поставка по умолчанию - это стабильная частота, и нет защиты давления для давления
Защита от полярности: эта плата имеет функцию входного положительного и отрицательного полярного соединения, антипротонные функции
Сварка -Перегородка проводка: вход и вывод использует сварную проводку, без сварки, используйте винтовой проводку, что очень удобно.
[Обычные квадратные волновые инверторы продвигают плату, простую установку, удобную установку, сильную движущую силу, частую частоту ~ 50 Гц]
Примечание. Недавно некоторые клиенты не понимают выходную мощность платы инвертора. Максимальная выходная мощность платы инвертора составляет 300 Вт, но некоторые клиенты думают, что они могут подключить трансформатор 30 Вт, они хотят иметь выход 100 Вт или 300 Вт. Сила. Друзья с небольшим здравым смыслом должны быть понятно, что трансформатор невозможно выходить из мощности 300 Вт. Конечно, невозможно вывести выходной сигнал 30 Вт превышает 30 Вт.
Меры предосторожности:
1. Конец 12 В трансформатора должен составлять 12 В+12 В двойную 12В структуру (конец 12 В представляет собой тройную структуру) 24 В плата водителя.
2. Одиночные 12 В (только две линии на конце 12 В не могут быть использованы.
3. Проводка должна быть подключена ко всем трансформаторам ко всем проводам, чтобы пройти электрическую машину. Не подключайтесь к питание.
4. Выход этой инверторной пластины не подходит для нагрузки двигателя вентилятора, потому что вентилятор квадратной волны, по -видимому, будет нагреть двигатель вентилятора и шум.Низкая скорость и другие явления.Можно использовать струнный двигатель фонарика.
5. Если вы хотите вывести достаточно питания, вам необходимо обеспечить входную мощность, Небольшие батареи, мелкие трансформаторы, небольшие трансформаторы, невозможно вывести высокую мощность.
Выходное напряжение воздушной нагрузки зависит от отношения трансформатора трансформатора и входного напряжения батареи. Если нагрузка воздуха нормальная, мощность трансформатора, который сильно уменьшен, недостаточно. Мощность здесь недостаточно, чтобы включить следующие ситуации . Высоко -мощный многопрофильный трансформатор, выберите обмотку 12 В, поскольку производитель трансформаторов выделяется в соответствии с общим распределением мощности. 12 В. Обмотка, производитель может быть назначен на двойную обмотку 28 В 400 Вт, а оставшиеся 100 Вт распределяются по поводу обмотки 9 В и двойного 12 В. В настоящее время используется двойной 12 В. Кроме того, если у вас есть снижение в Нагрузка должна рассмотреть вопрос о том, слишком ли входной провод слишком тонкий, а батарея слишком мала.Маленькие батареи, тонкие провода и небольшие трансформаторы не могут оказывать мощность доски.Коэффициент трансформатора также влияет на выходное напряжение. В настоящее время наиболее очевидно, что оно низкое напряжение. Например.
После того, как соглашение -это только 7 дней без каких -либо причин для возвращения. Круглый груз
