15 кВ трансформатор инверторного трансформатора с высоким содержанием напряжения пульс -пакет сгеногенератор с сигарет более легкий комплект DIY
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

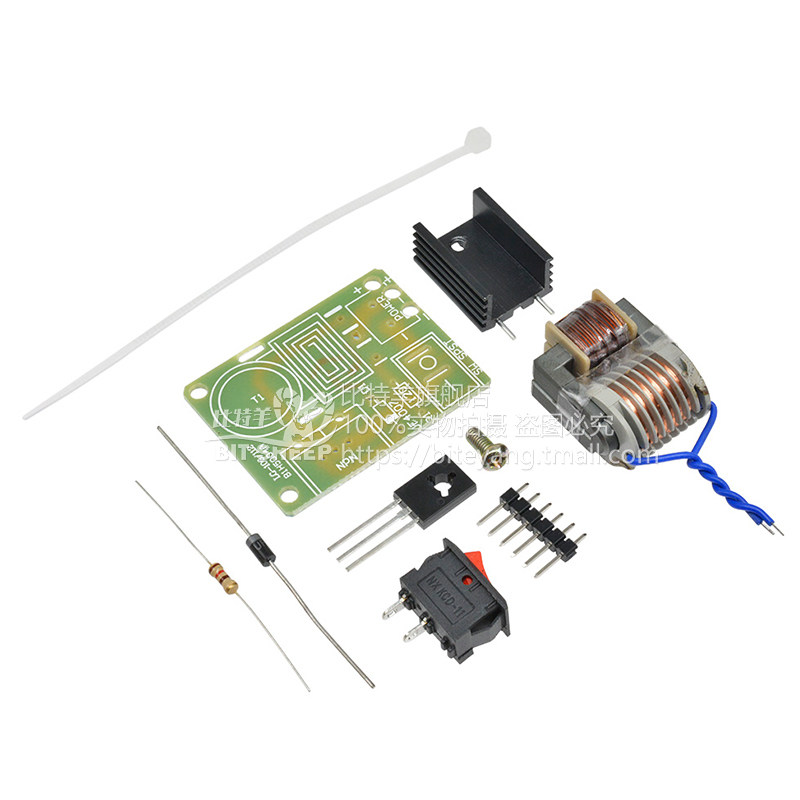

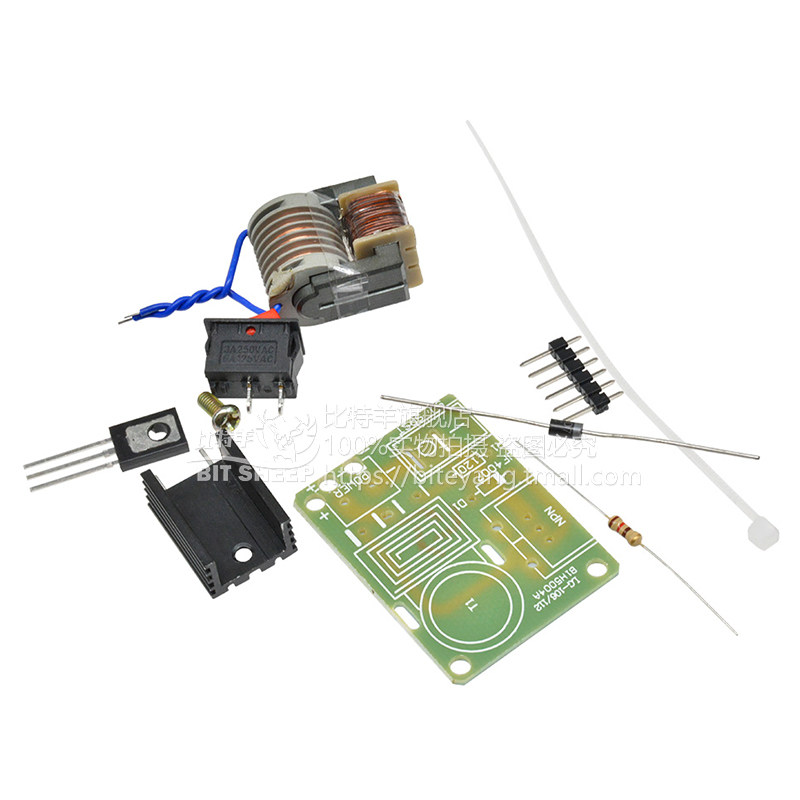

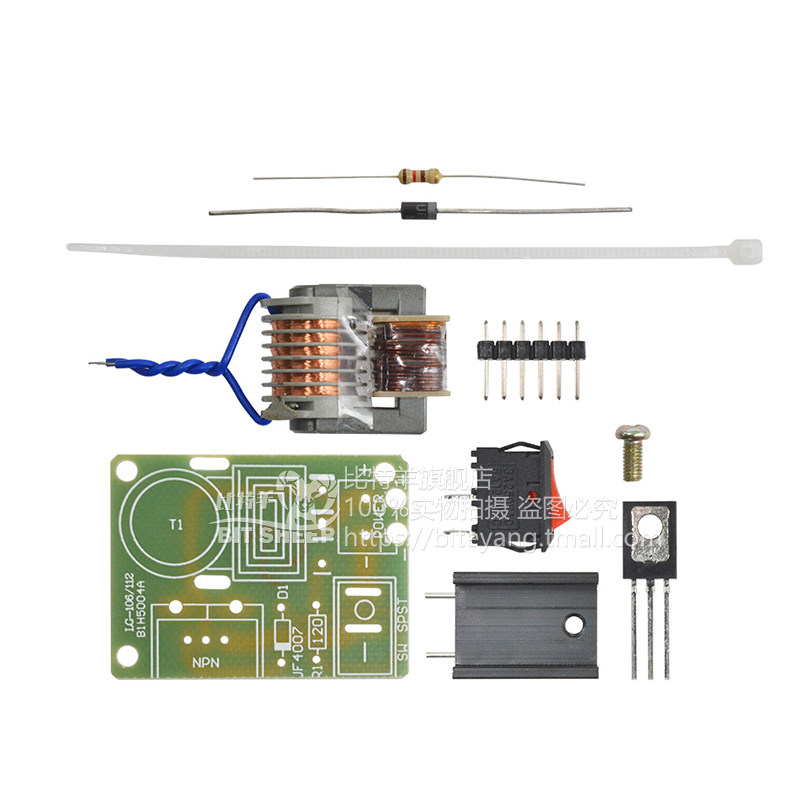

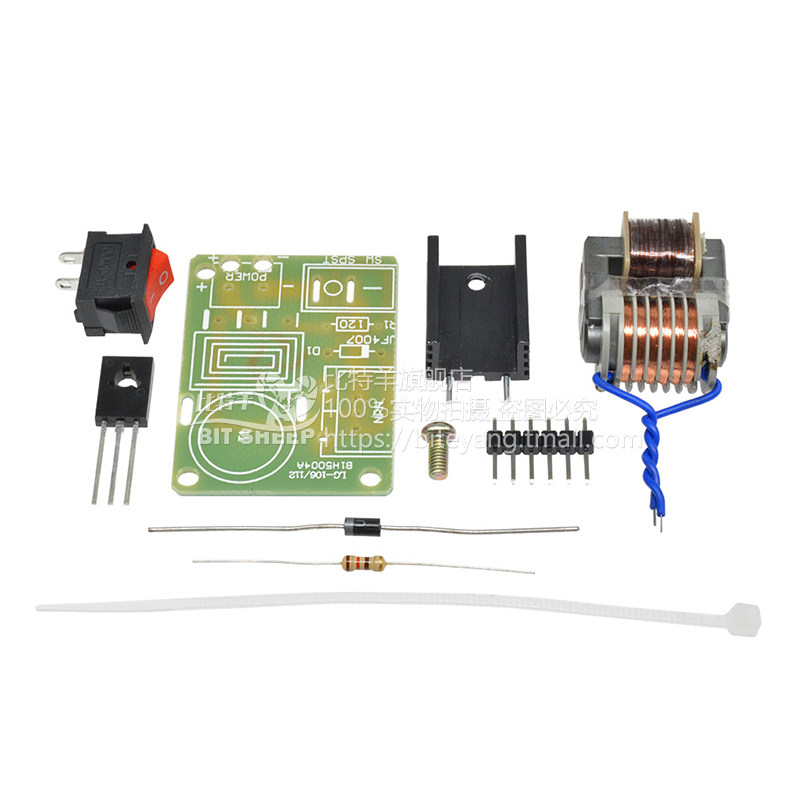

- Набор DIY высотой 15 кВ (без печатных плат)
- DIY DIY набор генератора высотой 15 кВ (с платой печатной платы)
- 15 кВ трансформер один
| Цвет: | 15 кВ трансформер один, Набор DIY высотой 15 кВ (без печатных плат), DIY DIY набор генератора высотой 15 кВ (с платой печатной платы) |
15 кВ трансформатор инверторного трансформатора с высоким содержанием напряжения электрический генератор дуг сигарет более легкий зажигающий комплект DIY
использовать:Научные эксперименты, электронные инструменты, негативные ионные генераторы, научная малая продукция и т. Д.Эта схема генерирует устойчивую дугу с высокой частотой при работе, и температура чрезвычайно высока, что может легко зажечь горючие материалы, поэтому некоторые люди называют это плазменной зажигалкой.
U -образный магнитный сердечный трансформатор представляет собой трансформатор высотой 15 кВ, который примерно: 27×16&Раз; 21 мм (длинный&Раз; Куан&раз; высокий, нерегулярный размер, наиболее заметное измерение)
Примечание:Обмотка высокого напряжения этого трансформатора находится во внутреннем слое. Это сегментированная обмотка скелета. Низкая обмотка напряжения находится на внешнем слое. Пожалуйста, не ошибочно думайте, что высокая обмотка трансформатора и тот же метод обмотки низкая обмотка.
Этот трансформатор имеет две обмотки в начале, одним из которых является основная обмотка грубого медного провода, набор тонких медных проводов является обмоткой обратной связи, а вторичным выходом является высокое давление.
Две медные нити, которые более толще и толще в трансформаторе, - это положительные полюсы, которые являются основными ранами и ранами обратной связи, соответственно, и источник питания положительный.
Меры предосторожности для использования продукта:
1. После успешного производства трансформатор должен быть изъят эпоксидной смолой или изоляционного воска, прежде чем его можно будет использовать в течение длительного времени. Пустая нагрузка в воздухе приведет к нарушению повреждения из -за недостаточной прочности воздушной изоляции.
2. Входное напряжение составляет 3,7 В после производства.То есть напряжение батареи 18650, если вам нужно увеличить входное напряжение (максимальное увеличение до 12 В), вам необходимо увеличить значение сопротивления резистора обратной связи (комплект отправляется на 120 евро по умолчанию), в противном случае Триод легко горит.Сопротивление обратной связи увеличивается до 150Ω~1.5K&Омега; слева и справа его сопротивление должно быть отрегулировано от большой до небольшой замены. Не будьте слишком малы, иначе триод или трансформатор не должны быть слишком большими. Чрезмерное воздействие на выходной эффект или заставляет триод работать в некачественном состоянии. и тепло сильное.
Кроме того: трансформатор предназначен для самой высокой мощности 15 кВ.Если необходимо работать над длительной непрерывной работой, рекомендуется использовать изоляционный воск или эпоксидную смолу, чтобы полностью запечатать ее. Запрещено работать, когда работа не закрыта!
Перед тем, как трансформатор будет приварен, краска на лаковой головке сварки требует, чтобы лезвие было аккуратно отшиться и сварка. Пожалуйста, обратите внимание.
Входное напряжение: 3,7 В-4,2 В;
Ток: "= 2а;
Выходное напряжение: "+15 кВ;
Выходной ток: "+0,4a;
Двухветровое расстояние зажигания: «= 0,5 см;
Вес свободных частей доски составляет около 27 граммов
Когда вторичный выход высокого напряжения этого трансформатора не подключается к диоду и конденсаторам с высоким уровнем высокого напряжения, выход на высоком уровне с высокой частотой и высокой электричество Высокий. (Например, сцена, где тонкие железные филаменты сгорели в кислороде во время химического испытания средней школы, но не такая жестокая, как кислород.)

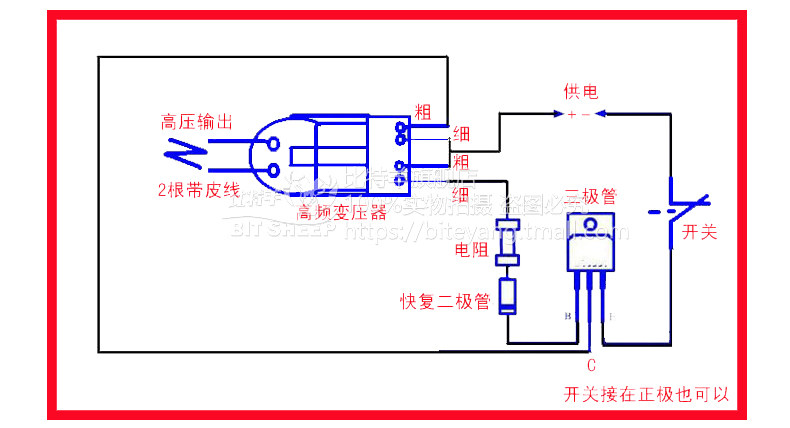

Схема схемы (схема схемы, полученная в этом модуле, также представляет собой схему схемы этого модуля):

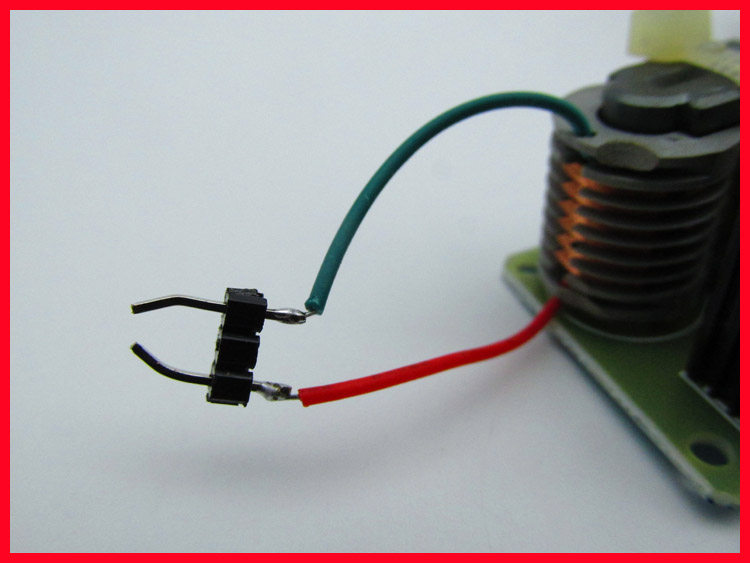

Чтобы предотвратить линию выходной 2 слишком далеко, вызывая вакуумную нагрузку, на выходе можно сваривать иглу, а конец иглы ряд можно использовать для изогнута, что способствует разрядной дуге.

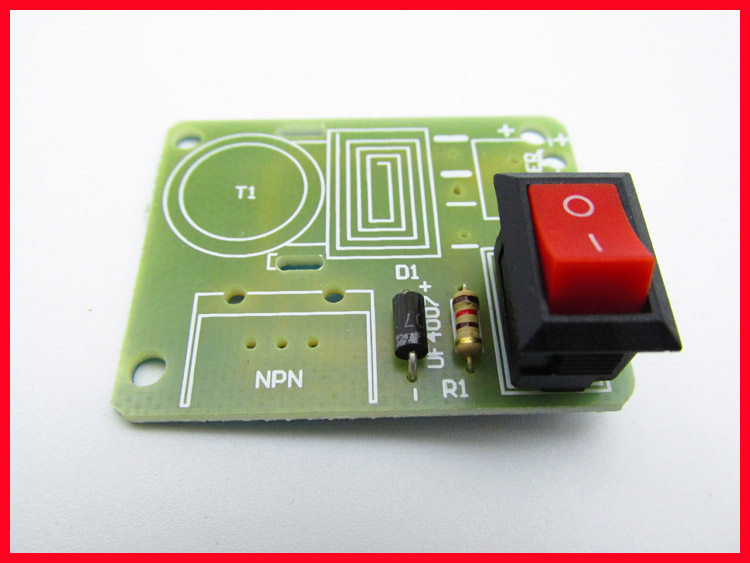

Стажи сварки: 1. Устройство с низкой высотой сварочного устройства сначала:

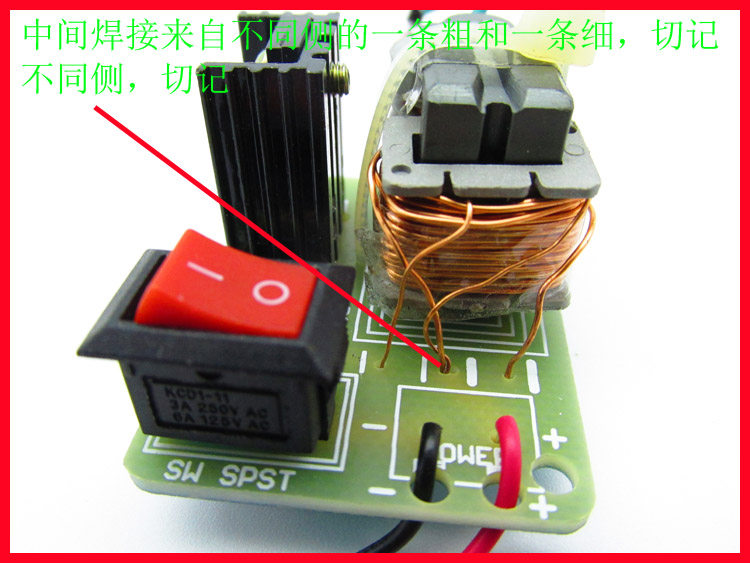

Разбросанные части с платами печатных плат относительно просты, где нить трансформатора делится на толщину. Обратите внимание на это. Другие компоненты приварены символами и параметрами других компонентов.На плате трансформатора есть 3 прокладки, из которых прокладки в середине относительно большие. Это отверстие приварено толстой лаковой нитью и тонкой проволокой лака.Не используйте на той же стороне с толстым лаковым проводом и тонким лаковым кабелем.Например, толстая линия слева и тонкая линия справа сварена или сварена в левую тонкую линию и толстую линию справа. Короче говоря, не используйте толстые линии и тонкие линии с той же стороны ПолемШелковые отпечатки на доске все еще ясны и гуманизированы. Когда вы смотрите на него, вы будете сваривать:

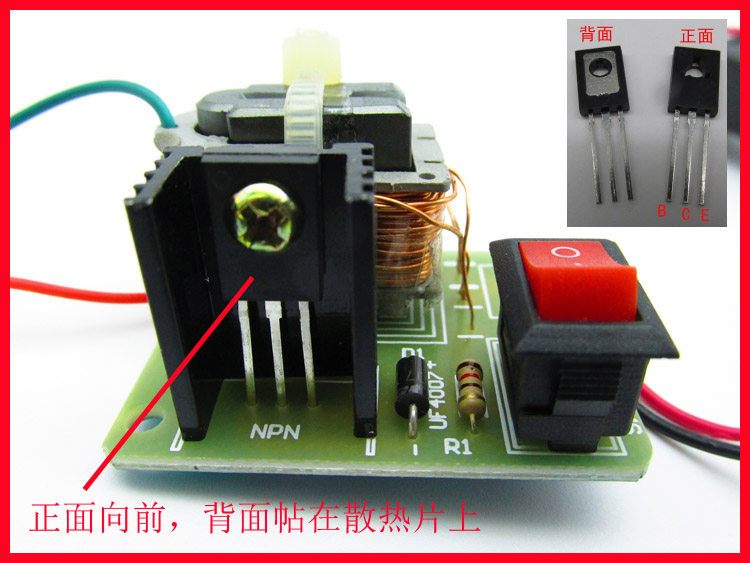

Связанные картинки после изготовления платы за рассылку:

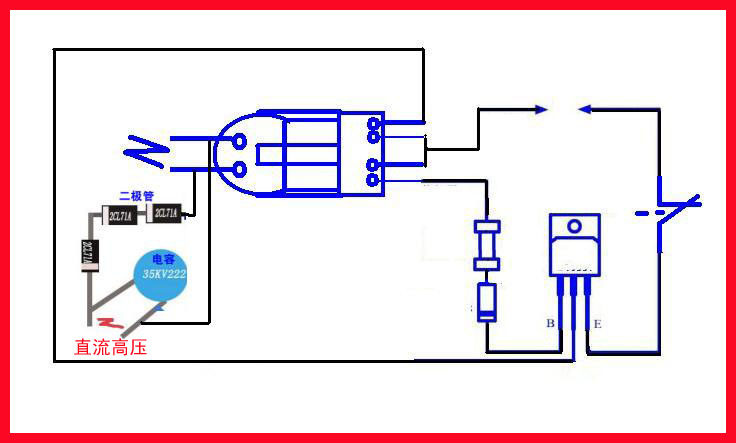

После успешного производства, если выход подключен к конденсатору высокого напряжения и три прямоугольных труб с высоким напряжением, чтобы сформировать цепь напряжения напряжения, может быть получено высокое напряжение постоянного тока, и может быть изготовлен отрицательный ионный генератор. Схема подключения следующая:
