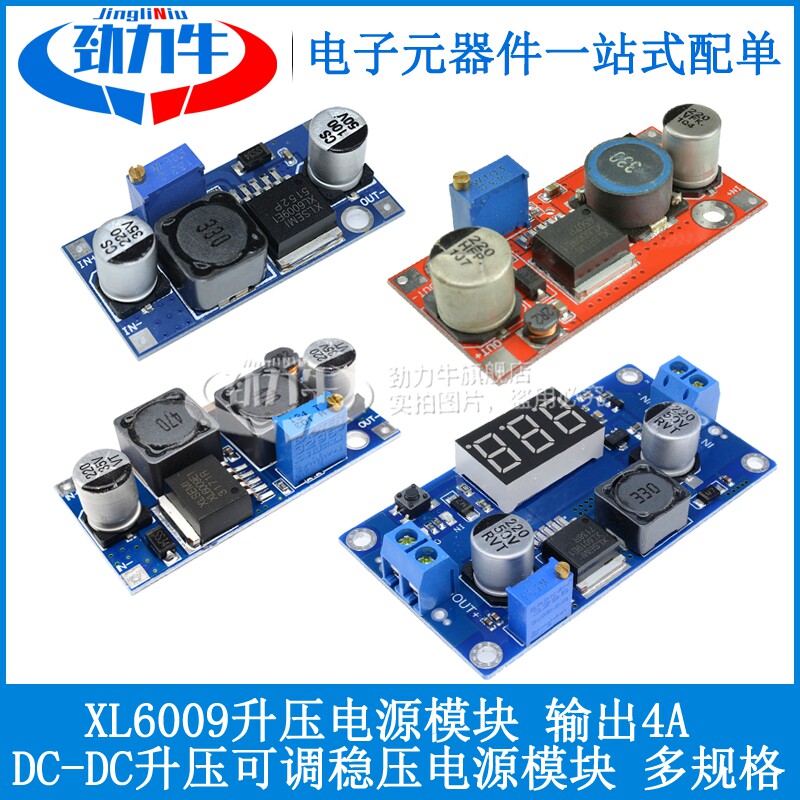

DC-DC регулировочный напряжение напряжения напряжения напряжения модуль питания модуль питания xl6009
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Модуль, 4v, 32v, 5v, 35v, 4A, Модуль, 32v, 5v, 50v, 5A, 8v, 32v, 25v, 35v, Модуль, 3v, 32v, 5v, 35v, 4A |
DC-DC регулировочный напряжение напряжения напряжения напряжения модуль питания модуль питания xl6009

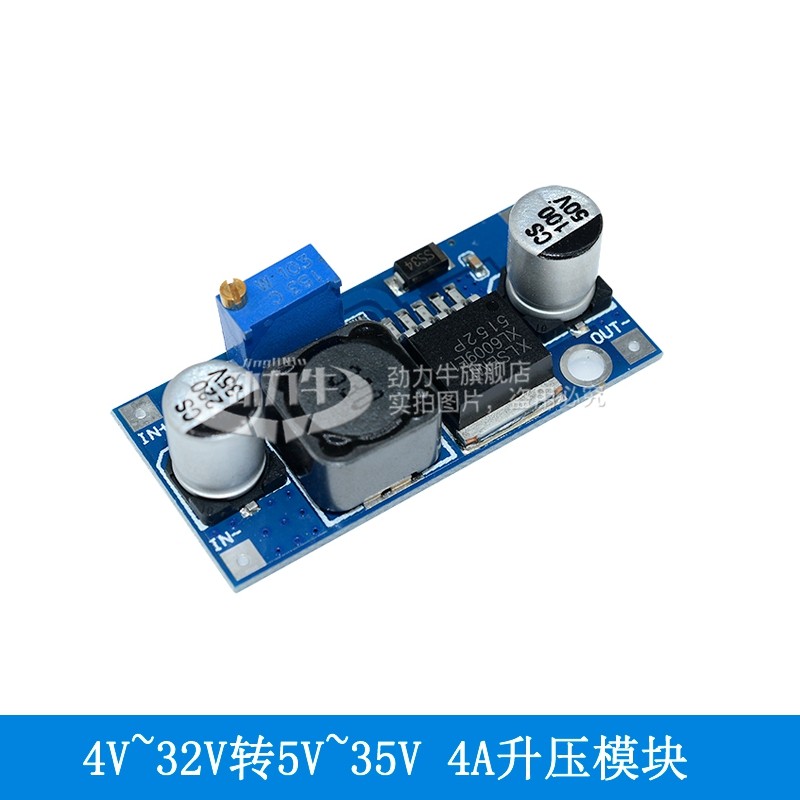

Введение модуля:
XL6009 -это модуль повышения высокого уровня (Boost) тока переключателя 4A.Модуль использует xl6009e1 со второй генерационной технологией высокого частоты в качестве основного чипа. Модуль BOOST XL6009 затраты на более низкую стоимость и более невыплаченную производительность.
●  Ультра -широкое входное напряжение 4 В ~ 32 В, лучший диапазон рабочего напряжения -5 ~ 32 В;
●  Ультра -широкое выходное напряжение 5 В ~ 35 В;
●  встроенная -в 4A с высокой эффективностью пробирки MOSFET, обеспечивая эффективность до 94%
●  Ультра -высокая частота переключения составляет 400 кГц, вы можете использовать небольшой конденсатор фильтрации для небольшого количества для достижения очень хороших результатов. Разбросы меньше, а объем меньше.
Технические параметры:
Спецификация модели | XL6009  бустер -модуль |
Модуль природа | Не -изоляционное напряжение (повышение) |
Метод выпрямления | Не -синхронное исправление |
Вход | 4V~32V |
Выход | 5V~35V |
Входной ток | 4a (максимум), пустая нагрузка 18 мА (вход 5 В, выход 8 В, пустая нагрузка менее 18 мА. Чем выше напряжение, тем больше нагрузка воздуха.) |
Эффективность конверсии | <94%(чем больше разность давления, тем ниже эффективность) |
Уровень на выключении | 400KHz |
Выходная волна | 50 мВ (чем выше напряжение, тем больше ток, тем больше волновая) |
регулирование нагрузки | ±0.5% |
регулирование напряжения | ±0.5% |
Рабочая Температура | -40 ℃ ~ +85 ℃ |
Размеры | 43 мм * 21 мм * 14 мм (длина * ширина * высота) |

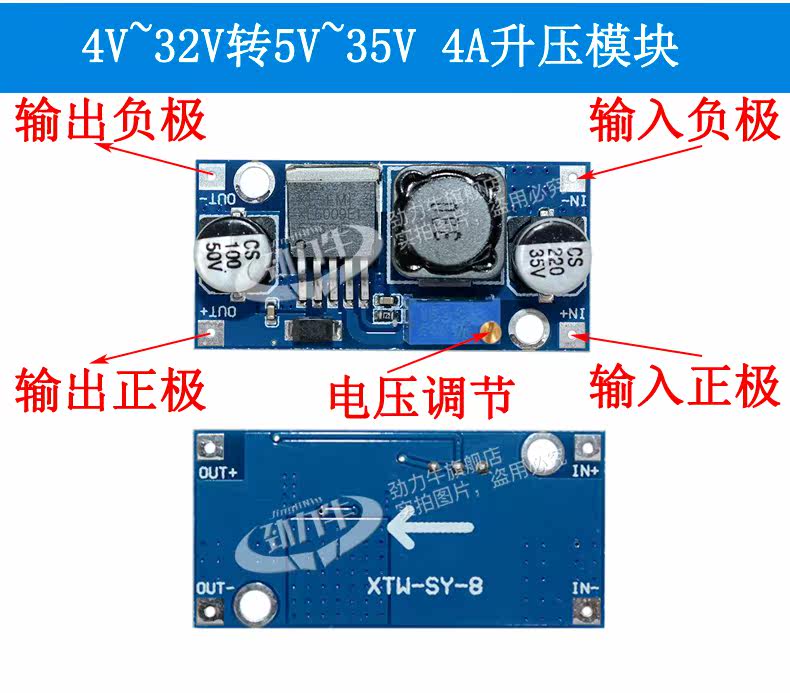

IN+ введите положительный полюс inpput Oftion!
OUT+выходной положительный полюс&NBSP; Out-Output отрицательный
Образец сравнения тестов:
Введите 5V &NBSP; выход 12 В 0.8A 9.6W
Введите 7,4 В.&NBSP; выход 12 В 1.5A 18W
Введите 12 В. &NBSP; выход 15 В 2A 30W
Введите 12 В.&NBSP; выход 16V 2A 32W
Введите 12 В.&NBSP; выход 18 В 1.6A 28.8W
Введите 12 В. выход 19v 1.5A 28.5W
Введите 12 В.&NBSP; выход 24 В 1A 24W
Введите 3V &NBSP; выход 12 В 0.4A 4.8W
Vin*iin*эффективность = vout*iout
VIN: входное напряжение
Iin: входной ток
Vout: выходное напряжение
IOUT: выходной ток
например:
Введите 5 В, 1а
Выход 10 В, 0,45А
Эффективность 90%
5 * 1 * 90% = 10 * 0,45a
Чтобы изменить выходное напряжение.Наибольшее выходное напряжение составляет 45 В.По часовой стрелке регулирует давление в положительных направлениях.
※ GND (входной отрицательный), указанный на модуле, в+(входной положительный), GND (выходной отрицательный), Out+(выходной положительный)

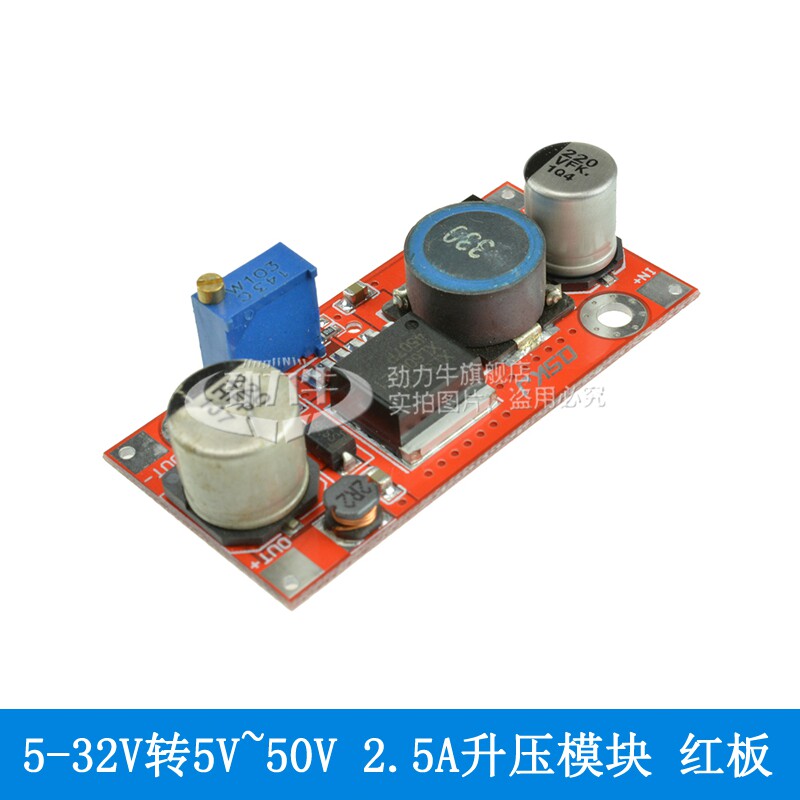

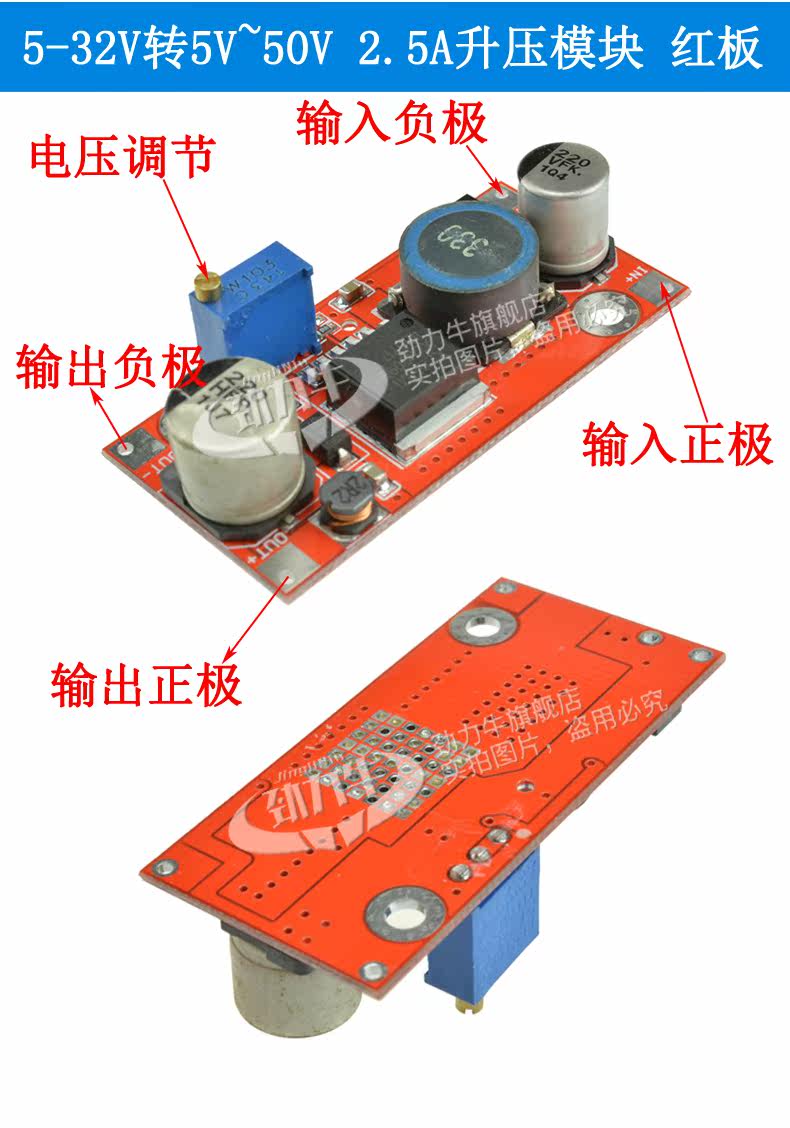

Введение в модули:
1: новый чип Xlsemi.
2: Рабочая частота до 400 кГц и схема фильтра LC, выходные ряды очень низки.
3: Импорт индуктивности TDK для минимизации лихорадки и вмешательства.
4: Входные и вывод 3 MLCC Multi -Layer Ceramic Compacators для улучшения стабильности анти -интерференции.
5: PCB использует доску KB.
6: Построенный -в MOSFET, Say Goodbye с LM2577, может достичь 94%высокой эффективности.
7: Увеличение порта включения, вы можете контролировать, работает ли схема усиления.
8: 15 Вт.
9: размер: 49 мм (длинный)*23,4 мм (ширина)*11,4 мм (высота) (исключая потенциометр)
Параметры модуля:
Модуль природа: не -изоляционный модуль усиления (Boost)
Входное напряжение: 5-32V
Выходное напряжение: непрерывная регулировка (5-50 В)
Выходной ток: 2,5a (большинство)
Входной ток: 4a (большинство)
Выходная мощность: естественное охлаждение 15 Вт, 25 Вт радиатора (максимум)
Максимальная выходная мощность = входное напряжение*4A*Эффективность преобразования
Вывод Ripple:&NBSP; Вход 12 В вывод 24 0,5A RIPPLE 30MV 20M полоса пропускания
Температура работы: промышленная степень (от -40 ° C до +85 ° C) (температура окружающей среды превышает 40 градусов, уменьшите использование мощности или усилите рассеяние тепла)
Температура полной нагрузки: 45 ℃
Рабочая частота: 400 кГц
Воздушный ток: от 5 В до 12 В&NBSP; 15MA, 8,4 В до 12 В 7 мА, с 12 В до 24 В 9 мА, с 12 В до 36 В 18 мА, 24 В до 48 В 9 мА, 24 В до 36 В 6 мА.
Привет Елена:±0.5%
Уровень регулировки напряжения:±0.5%
Динамическая скорость отклика: 5% 200us
Включить порт управления портом: да, высокий уровень 1.4V-VIN (ON), низкий уровень 0-0,8 В (выключен), высокий уровень по умолчанию.
Короткая защита: нет (пожалуйста, введите цепь предохранителя или защиты установки)
Введите защиту против соединения: нет, пожалуйста, сотрудничайте с нашим анти -соединительным защитным платой или введите тандемный диод.
Метод установки: закрепление отверстий для винтов (3 мм апертуры)*2
Метод проводки: сварка. После добавления ног он может быть непосредственно сварен на печатной плате
Вы можете выбрать радиатор

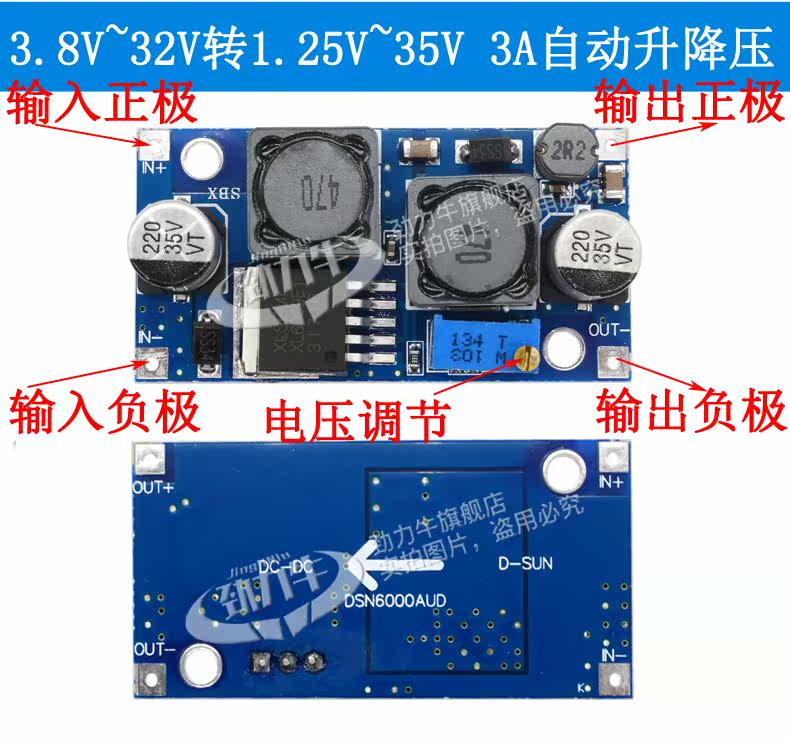

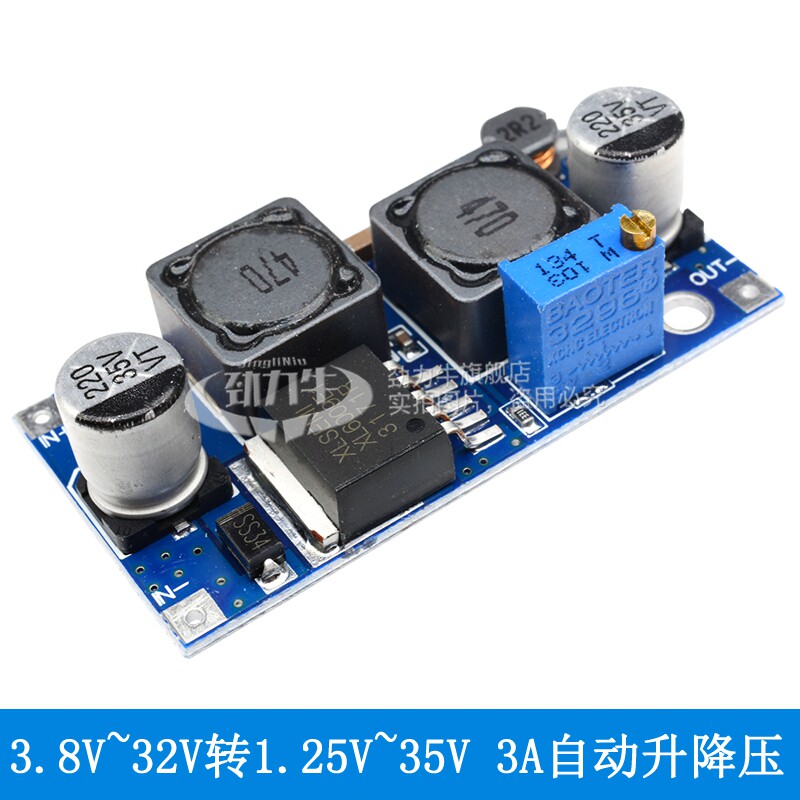

Описание модуля:
Функция защиты: защита короткого замыкания, краткосрочная защита, защита от перегрузки, защита от давления.
Например: когда автомобиль запускается, напряжение будет вытянуто ниже 7 В или меньше, а напряжение двигателя достигает 15 В или выше на высокой скорости.Трудно работать нормально для электрических приборов, работающих при 12 В. Этот автоматический подъем и модуль быстрого развития решает эту проблему. Независимо от того, является ли входное напряжение 5 В или 12 В или 32 В, выход может быть стабильным при 12 В.
● Ультра -широкое входное напряжение 3,8 В ~ 32 В;
● Ультра -ширина выходное напряжение 1,25 В ~ 35 В (с автоматическим подъемом и процветанием, в пределах диапазона работы любое вход на напряжение может напрягать любой выходной выход);
● Встроенный -в 4A с высокой эффективностью пробирки MOSFET, что обеспечивает эффективность до 94%;
● Ультра -высокая частота переключения составляет 400 кГц, рябь меньше, а объем меньше.
Поле приложения:
Автоматическое напряжение, солнечная фотоэлектрическая выработка, энергия ветра и другие нестабильные приложения.
Технические параметры:
Спецификация модели | Автоматический подъем и модуль быстрого развития |
Модуль природа | Не -изоляционное напряжение (повышение) |
Метод выпрямления | Не -синхронное исправление |
Вход | 3.8V~32V |
Выход | 1.25V~35V |
Входной ток | 4a (максимум), пустая нагрузка 18 мА (вход 5 В, выход 8 В, пустая нагрузка менее 18 мА. Чем выше напряжение, тем больше нагрузка воздуха.) |
Эффективность конверсии | <94%(чем больше разность давления, тем ниже эффективность) |
Уровень на выключении | 400KHz |
Выходная волна | 50 мВ (чем выше напряжение, тем больше ток, тем больше волновая) |
регулирование нагрузки | ±0.5% |
регулирование напряжения | ±0.5% |
Рабочая Температура | -40 ℃ ~ +85 ℃ |
Размеры | 48 мм * 25 мм * 14 мм (длинная * ширина * высота) Сколько ошибок в ручном измерении |

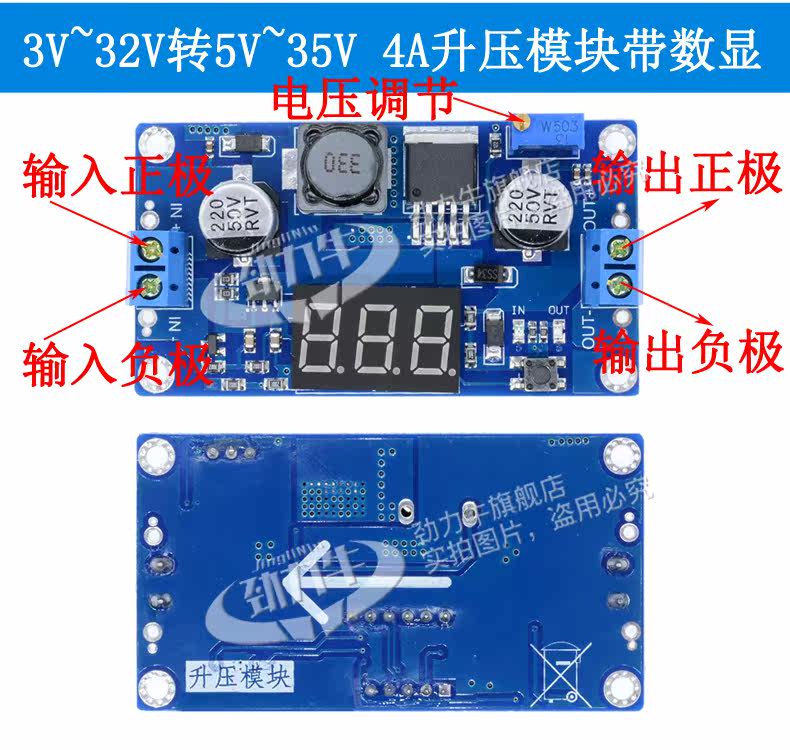

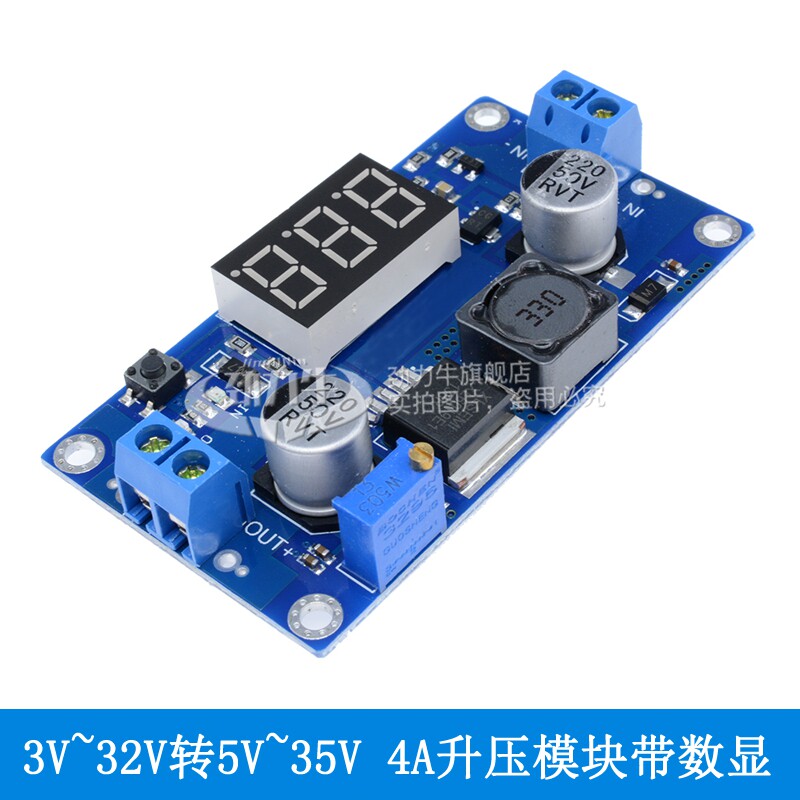

Введение в модули:
XTW6009 -это модуль повышения (Boost) с высокой эффективностью (Boost) тока переключателя 4A.Модуль использует xl6009e1 второй генерационной технологии высокого уровня частоты в качестве основного чипа, которая лучше, чем LM2577 технологии первой генерации.Xl6009 модуля Boost затраты на меньшую стоимость и более невыплаченную производительность.
●&NBSP; Ультра -широкое входное напряжение 3 В ~ 32 В (нормальное усиление работы ниже 5 В, но цифровая трубка не работает), лучший диапазон рабочего напряжения составляет 5 ~ 32 В;
●&NBSP; Ultra -Twidth -повышение напряжения выходного напряжения 5 В ~ 35 В;
●&NBSP; встроенная -в 4A с высокой эффективностью пробирки MOSFET, что обеспечивает эффективность до 94%; (LM2577 ток составляет всего 3А) только 3А).
●&NBSP; Ультра -высокая частота переключения составляет 400 кГц, вы можете использовать небольшой конденсатор фильтрации для небольшого количества для достижения очень хороших результатов. Разбросы меньше, а объем меньше.(LM2577 Частота составляет всего 50 кГц)
● Принесите индикатор мощности
● Отображается измеритель напряжения, и напряжение может быть откалибровано само по себе.Используется более продвинутый микропроцессор напряжения, ошибка измерителя напряжения&Plusmn; 0,05 В, диапазон 0 ~ 35 В.(Примечание. Чтобы убедиться, что точность измерителя напряжения, убедитесь, что входное напряжение выше 4,5 В)
● Нажмите кнопку, чтобы переключить измерение входного или выходного напряжения, и есть индикаторные огни показывают, какое напряжение измеряется, и настройки сохраняются, даже если питание выключено, а затем включено.
● Таблица напряжения может быть закрыта. Когда вам не нужно отображать его, вы можете легко реализовать его.
● С помощью терминала провода его можно легко использовать без паяльного железа, а точка проводки сварки линии сохраняется.
● Иметь функцию перегрева и защиты коротких замыканий
● Размер 60*35*13.5mm
● Вес 24g
Технические параметры:
Природа модуля: не -изоляционное напряжение (повышение)
Метод выпрямления: не -синхронное исправление
Входной ток: 4A (максимум), пустая нагрузка 18 мА (вход 5 В, выход 8 В, пустая нагрузка менее 18 мА. Чем выше напряжение, тем больше ток воздушной нагрузки.)
Эффективность конверсии:<94%(чем больше разность давления, тем ниже эффективность)
Частота переключения: 400 кГц
Выходные Ribples: 50 мВ (чем выше напряжение, тем больше ток, тем больше волновая)
Привет Елена:±0.5%
Уровень регулировки напряжения:±0.5%
Температура работы: -40 ℃ ~&NBSP; +85 ℃
Размеры: 43 мм * 21mm *&NBSP; 14 мм (длинная*ширина*высота)
IN+ : введите положительный электрод
IN- : введите отрицательный электрод
OUT+: Вывод положительный полюс
Out-: выходной отрицательный электрод
Образец сравнения тестов:
Введите 5V &NBSP; выход 12 В 0.8A 9.6W
Введите 7,4 В. &NBSP; выход 12 В 1.5A 18W
Введите 12 В. &NBSP; выход 15 В 2A 30W
Введите 12 В. &NBSP; выход 16 В 2A 32W
Введите 12 В. &NBSP; выход 18 В 1.6A 28.8W
Введите 12 В. &NBSP; выход 19 В 1.5A 28.5W
Введите 12 В. &NBSP; выход 24 В 1A 24W
Введите 3V &NBSP; выход 12 В 0.4A 4.8W
Самоалибровка метода измерителя напряжения пластины:
1. Когда выходное напряжение отображается на пластине, правая сторона правой стороны ослаблена через 2 секунды, а также измеритель напряжения и индикатор выходного напряжения“OUT&Rdquo; синхронно, введите режим регулировки выходного напряжения в настоящее время; таким же образом, когда входное напряжение отображается в измерителе напряжения, правая сторона правой стороны ослабляется через 2 секунды, метр напряжения и входное напряжение Индикаторная лампа“IN” синхронное мигание, в настоящее время введите режим регулировки входного напряжения;
2. Коснитесь правой кнопки справа, увеличивайте напряжение на одну единицу, аккуратно коснитесь левой кнопки и уменьшайте напряжение на одну единицу; поскольку значение напряжения блока составляет меньше 0,1 В, вам нужно нажать 1- 5 раз подряд, чтобы увидеть манометр напряжения, чтобы непрерывно увидеть манометр напряжения, чтобы увидеть манометр напряжения. Изменение было 0,1 В, а конкретные непрерывные ключи зависят от значения напряжения в настоящее время отображаемого в настоящее время. Чем выше ток. Напряжение отображения, тем меньше количество движений.
3. После завершения регулировки напряжения нажмите правую кнопку справа и ослабьте ее через 2 секунды. В настоящее время вы можете выйти из режима калибровки напряжения. Все настройки параметров автоматически отключены и сохраняются.
ПРИМЕЧАНИЕ. Вам нужно только калибровать этот метод регулировки, чтобы получить точные значения напряжения во всем диапазоне напряжения. Эта функция предназначена для соответствия ваших более высоких требованиям точности. Пожалуйста, используйте его с уверенностью.
Область применения:
&NBSP; Этот модуль может быть применен в той области, где выходное напряжение выше, чем напряжение напряжения входного напряжения, таких как батареи, трансформаторы питания, регулируемый питание напряжения DIY, 24 В ручка транспортного средства, промышленное оборудование нижнее напряжение, 9 - Добавление 12 В, вращение 12 В, вращение 12 В 18 В, 18 В до 24 В и так далее.
