Блок питания, модуль, светодиодные литиевые батарейки с зарядкой, 5A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Оболочка, Без оболочки |
Примечание:
1. При использовании этого продукта вывод модуля выделен из земли.
2. Выходное напряжение USB согласуется с модулем, а не с фиксированным выходом 5 В.
При зарядке цифровых устройств убедитесь, что выходное напряжение USB составляет 5 В.
3. Некоторые отчеты клиентов:“Модуль не может отрегулировать выходное напряжение всегда равно входному напряжению.”
При столкновении с этой проблемой, пожалуйста“Потенциометр напряжения”Вращать более 10 кругов по часовой стрелке,
Затем используйте модуль, чтобы настроить выходное напряжение.Потому что выходное напряжение по умолчанию на заводе составляет около 20 В.

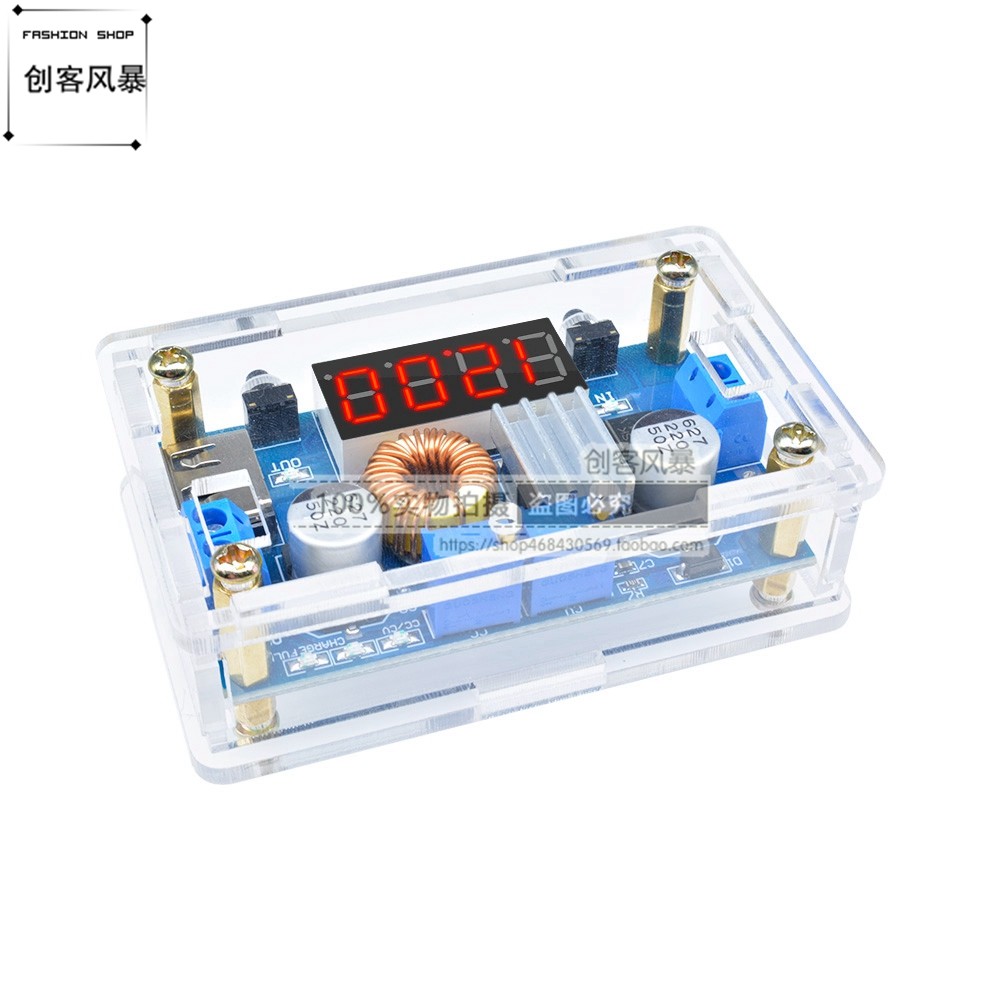

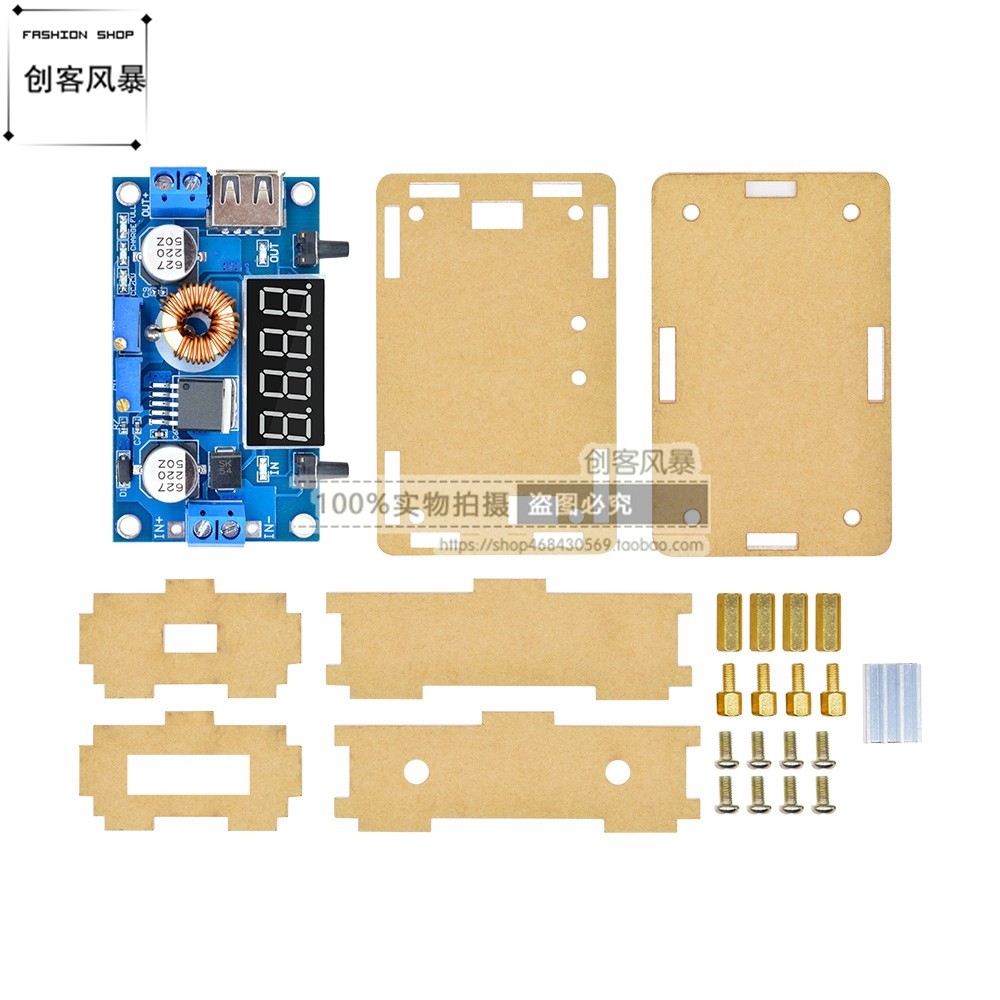

4. Сборка снаряда очень проста, но“ушел”“правильно”“вперед”Панель является направленным, и вы должны обратить внимание при сборке!
Характеристики продукта:
1. Входной диапазон напряжения: 5-36VDC (входное напряжение выше 6,2 В, постоянная функция действительна)
2. РАЗВИТАЯ ДЛЯ ВЫХОДА напряжения: 1,25-32VDC Регулируется (выходное напряжение выше 6,2 В, а постоянная функция действителен)
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96 %
6. Встроенный -в функции отключения тепла
7. Встроенная -в тока ограниченной функции
8. Встроенная -Внедорожная функция защиты с короткой точки зрения
9. Ввод обратной полярной защиты: нет (при необходимости, большой ток диод и входные серии).
10. Голый размер тарелки: длинный×Ширина×Высокий = 68,2×38.8×15mm
11. Веса: 73 грамма
приложение
1. Используется в качестве модуля восстановления анти -напряжения с защитой от перегрузки
Применение:

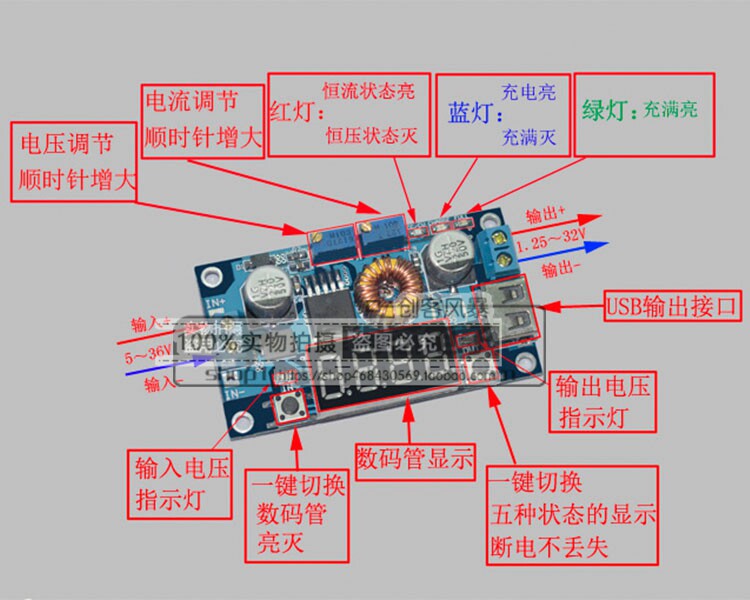

1. Отрегулируйте правильную кнопку, чтобы сделать“OUT”Светодиодный горит, цифровая таблица показывает значение выходного напряжения, настройка“Потенциометр напряжения”, Сделайте выходное напряжение достичь желаемого значения.
2. Отрегулируйте кнопку справа, чтобы сделать цифровую таблицу отобразить значение выходного тока;“Ток потенциометр”, Сделать выходной ток достигает заранее определенного значения защиты от перегрузки.(Например, цифровая таблица показывает текущее значение 4A, затем вы можете использовать максимальный ток модуля до 4А)
3. Подключитесь к нагрузке.
2. Используется в качестве зарядного устройства аккумулятора
Применение:
1. Убедитесь, что вам нужно зарядить плавающее напряжение зарядки и ток зарядки;
Если параметры лития аккумулятора составляют 3,7 В / 2200 мАч, плавающее напряжение зарядки составляет 4,2 В, а максимальный ток зарядки составляет 1C 2200 мА)
2. Приспособитесь в вакуумных условиях“Потенциометр напряжения”, Сделать выходное напряжение достигает плавающего напряжения зарядки;
Если вы хотите, чтобы 3,7 В заряжали литийную батарею, выходное напряжение может быть отрегулировано до 4,2 В)
3. Отрегулируйте правильную кнопку, чтобы сделать цифровую таблицу отображать выходное значение тока;“Ток потенциометр”, Сделать выходной ток достигает запланированного зарядного тока.
4. Ток ротора заряда установлен в 0,1 раза превышает ток зарядки;
Ток зарядки постепенно уменьшается.
5. Подключите аккумулятор и зарядку.
(1,2,3,4 Шаги: выходной вакуум, не подключайтесь к аккумулятору)
3. Используется в качестве модуля драйвера постоянного тока светодиода
Применение:
1. Отрегулируйте“Потенциометр напряжения”, Сделайте выходное напряжение достичь желаемого значения.
2. Отрегулируйте кнопку справа, чтобы сделать цифровую таблицу отобразить значение выходного тока;“Ток потенциометр”, Сделайте выходной ток в заданный светодиодный рабочий ток.
3. Подключите светодиод и работа.
(Шаг 1,2: удалите выход, не подключайтесь к светодиоду)
Таблица напряжения и метод калибровки таблицы тока:
Модули с ручной калибровкой могут правильно отображать точность отображения напряжения и тока.
1. Шаг калибровки выходного напряжения
Шаг 1, отрегулируйте правильный посланник кнопок“OUT”Индикатор освещается, в таблице номеров показано значение выходного напряжения;“OUT”Светодиодный мерцающий синхронно для ввода режима калибровки выходного напряжения.
Шаг 2, щелкните правой кнопкой мыши (нормальная скорость), значение напряжения добавляется в устройство; необходимо нажать 1-5 раз, чтобы увидеть его, чтобы непрерывно увидеть его выше напряжения, тем меньше числа прессов.
Шаг 3, удерживайте правильную кнопку более 2 секунд, выпустите, выйдите из режима калибровки выходного напряжения.Все параметры установлены на автоматическое отключение и сохранены.
2. Шаги калибровки входного напряжения
Шаг 1, отрегулируйте правильную кнопку“IN”Светодиодные освещения, цифровая таблица отображает значение входного напряжения;
