XFPиспытательное оборудование(СпецификацияКнига)prefix ="o" ns ="urn:schemas-microsoft-com:office:office"

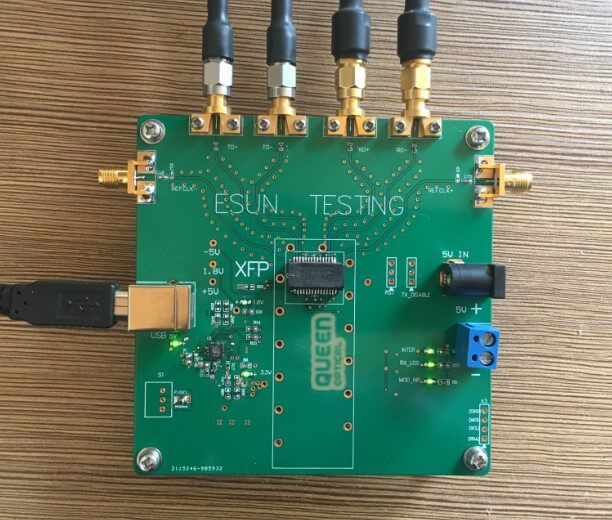

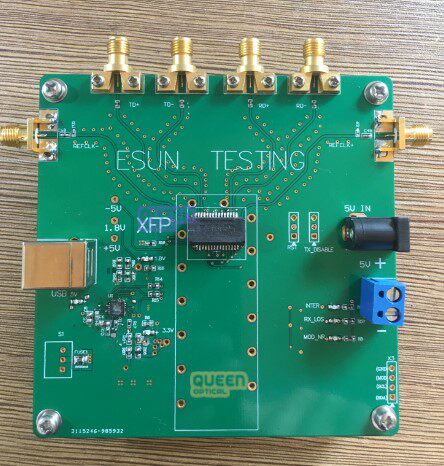

Краткое введение

Этот продукт естьXFPСпециальная тестовая плата для типового модуля обеспечивает питание модуля, интерфейс внешнего программного управления, вывод двунаправленного канала данных приемопередатчика и функции отображения состояния модуля. Благодаря усовершенствованному дизайну и компоновке он обеспечивает хорошую гарантию целостности сигнала и обеспечивает надежную платформу для тестирования производительности пользовательских модулей.

ДолженEVBМогут быть выполнены следующие функции:

1)   XFPОбщая оценка производительности и тестирование модулей.

2)   Обеспечить напряжение питания модуля (1.8V 3.3V 5V)Сущность

3)   Обнаружение напряжения, тока, стабильности.

4)   Индикатор состояния.

5)   USBМетод связи по шине илиIprefix ="st1" ns ="Урн: схемы-Microsoft-Com: Office: Smart Tags" 2CАвтобусный способ связи.

6)    ручное управление илиI2CКонтроль пули.

Меры предосторожности

1)   Рабочая среда устройства должна быть влагозащищенной, пыленепроницаемой и антистатической.

2)   При выполнении операций испытатели обязаны носить антистатическую одежду и антистатические браслеты.

3)   Не смотрите прямо на порт освещения во время теста, чтобы не повредить глаза.

4)   Оптическое волокно представляет собой оптическое устройство, и торцевая поверхность оптического волокна должна быть максимально защищена.После завершения операции головку оптоволокна необходимо закрыть пылезащитным колпачком. Категорически запрещается произвольно прикасаться к торцу оптоволоконной перемычки.Волоконно-оптические головки, которые часто снимают и подключают, необходимо регулярно чистить (осторожно протирайте в одном направлении специальной протирочной бумагой).

5)   Модуль необходимо вставить на место и закрепить.

6)   УведомлениеEVBНапряжение постоянного тока источника питания не должно превышать+5.5V,При этом рекомендуется не ниже+4.5VСущность

7)   При работе убедитесь, что перемычки установлены правильно.

         сетка1 SMAОпределение интерфейса

Серийный номер

имя

иллюстрировать

J8

TD+

Дифференциальные конечные данные+

J9

TD-

Дифференциальные конечные данные-

J10

RD+

Дифференциальный прием данных＋

J11

RD-

Дифференциальный прием данных -

J12

CLK+

Внешние часы+

J13

CLK-

Внешние часы -

диаграмма2  XFPОпределение контактаprefix ="v" ns ="urn:schemas-microsoft-com:vml"

            лист2 XFPразъемJ1Далекое определение

Серийный номер

имя

иллюстрировать

Описание функции

2

Vee5

источник питания

-5vисточник питания

3

MOD_Desel

входить

МодульI2Cконтроль реагирования

4

INTERUPT

Выход

Прерывать

5

TX DISABLE

входить

Включить происхождение

6

VCC5

источник питания

5vисточник питания

8 9

VCC3

источник питания

3.3vисточник питания

10

SCL

входить/Выход

I2CЧасовая линия

9

SDA

входить/Выход

I2CЛиния данных

12

MOD ABS

Выход

Указывает, присутствует ли модульEVBначальство

13

MOD NR

Выход

Мониторинг сигнала модуля (означает, что модуль не готов)

14

RXLOS

Выход

Индикация окончания (нет сигнала в конце)

17

RD-

Выход

Получить данные-

18

RD+

Выход

Получить данные+









20

VCC2

источник питания

1.8vисточник питания

21

PDWN

входить

Управление режимом пониженного энергопотребления

22

VCC2

источник питания

1.8vисточник питания

24

CLK+

входить

Внешние часы+

25

CLK-

входить

Внешние часы-

28

TD-

входить

исходные данные-

29

TD+

входить

Исходные данные +

1 7 15 16 19 23

26 27 30

GND

земля

земля

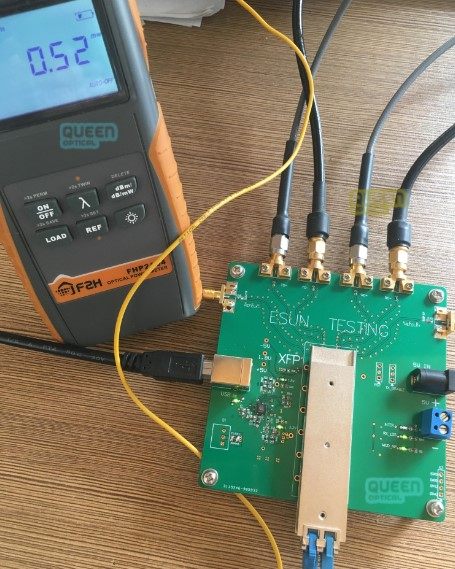

Соединение устройства



диаграмма13Схема схемы подключения системы

Согласно рисунку выше, сначала подключите источник питания иEVB,ЗатемUSBПодключите компьютер иEVB, затем включите питание и проверьтеEVBЭто нормально? Затем подключите егоEVBи высокоскоростное оборудование для передачи данных; затем вставьте модуль вEVBВы можете начать тестирование.



Запрещается производить на испытательном оборудовании ненужные операции.Пожалуйста, строго соблюдайте рабочие процедуры для всех операций.

Разборка и модификация запрещены, кроме как профессионалами.Если тестовое устройство не работает, своевременно обратитесь к профессиональным техническим специалистам.

Инструкции по устранению неполадок:

1.   Явление неисправности: Индикатор питания оценочной платы не загорается.

Инструкции по техническому обслуживанию: Проверьте, имеет ли внешний источник питания постоянного тока выходное напряжение; проверьте, имеет ли внешний источник питания постоянного тока защиту от перегрузки по току;

2.   Феномен неудачи:USBСбой связи

Инструкции по ремонту: Проверьте правильность выполнения соединений.USBв оценочную комиссию,I2CКоммуникационная шина подключена правильно.

Если указанной выше неисправности нет, поручите ее устранению профессиональному дизайнеру.
