Arduino, ретранслятор, модуль, электронный конструктор для программирования
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Оснащен двусторонней линией PH2.0-3P.
- Подключение PH2.0-3P к линии DuPont
- Распаковка
| Выбор провода: | Распаковка, Подключение PH2.0-3P к линии DuPont, Оснащен двусторонней линией PH2.0-3P. |
| Цвет: | Ретранслятор, модуль |
- Техническая информация:http:
- Видео обучение:https:
Реле состоит из железного сердечника, катушки, якоря, контактного геркона и т. д. Когда к обоим концам катушки прикладывается определенное напряжение, через катушку течет определенный ток, создавая тем самым электромагнитный эффект.Под действием электромагнитного притяжения якорь преодолеет тяговую силу возвратной пружины и притянется к железному сердечнику, тем самым заставляя подвижный контакт якоря и статический контакт (нормально разомкнутый контакт) замыкаться.При отключении питания катушки электромагнитное притяжение также исчезает, и якорь под действием силы реакции пружины возвращается в исходное положение, освобождая подвижный контакт от исходного статического контакта (нормально замкнутого контакта).Таким образом, он притягивается и высвобождается для достижения цели проведения и отключения цепи.Для «нормально разомкнутых» и «нормально замкнутых» контактов реле можно выделить следующее: статический контакт в выключенном состоянии, когда на катушку реле не подается напряжение, называется «нормально разомкнутым контактом»; статический контакт в подключенном состоянии называется «нормально закрытым контактом».Реле обычно имеют две цепи: цепь управления низкого напряжения и рабочую цепь высокого напряжения.
1. При наличии сигнала высокого уровня на входной клемме сигнала общая клемма и нормально разомкнутая клемма будут соединены.
2. Может напрямую управлять различным оборудованием и нагрузками.
3. Он имеет индикацию питания и срабатывания реле, загорается при подключении и не загорается при отключении.
4. Имеется один нормально открытый и один нормально закрытый контакт.
5. Управляйте сигналами постоянного или переменного тока и можете управлять нагрузкой переменного тока 220 В.

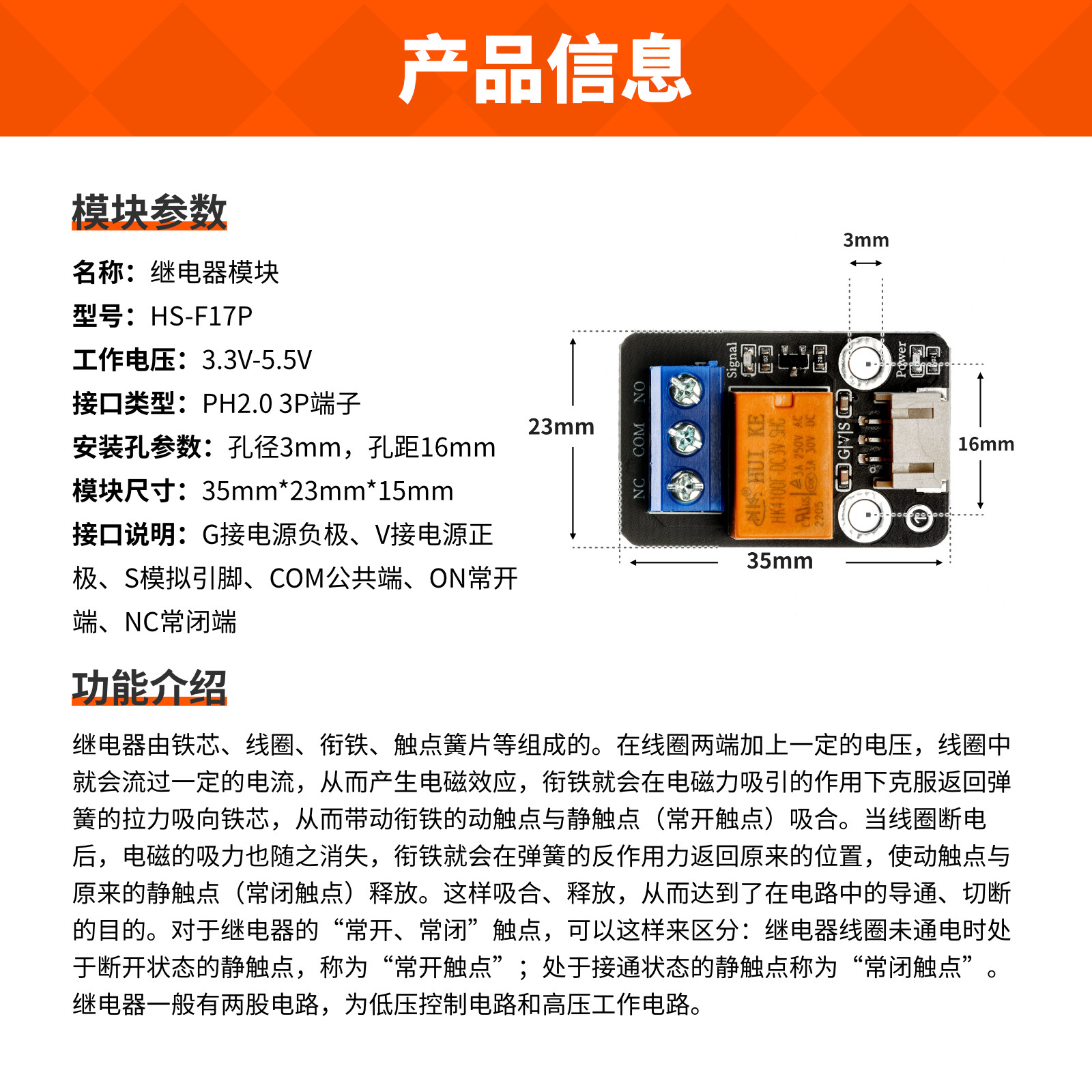

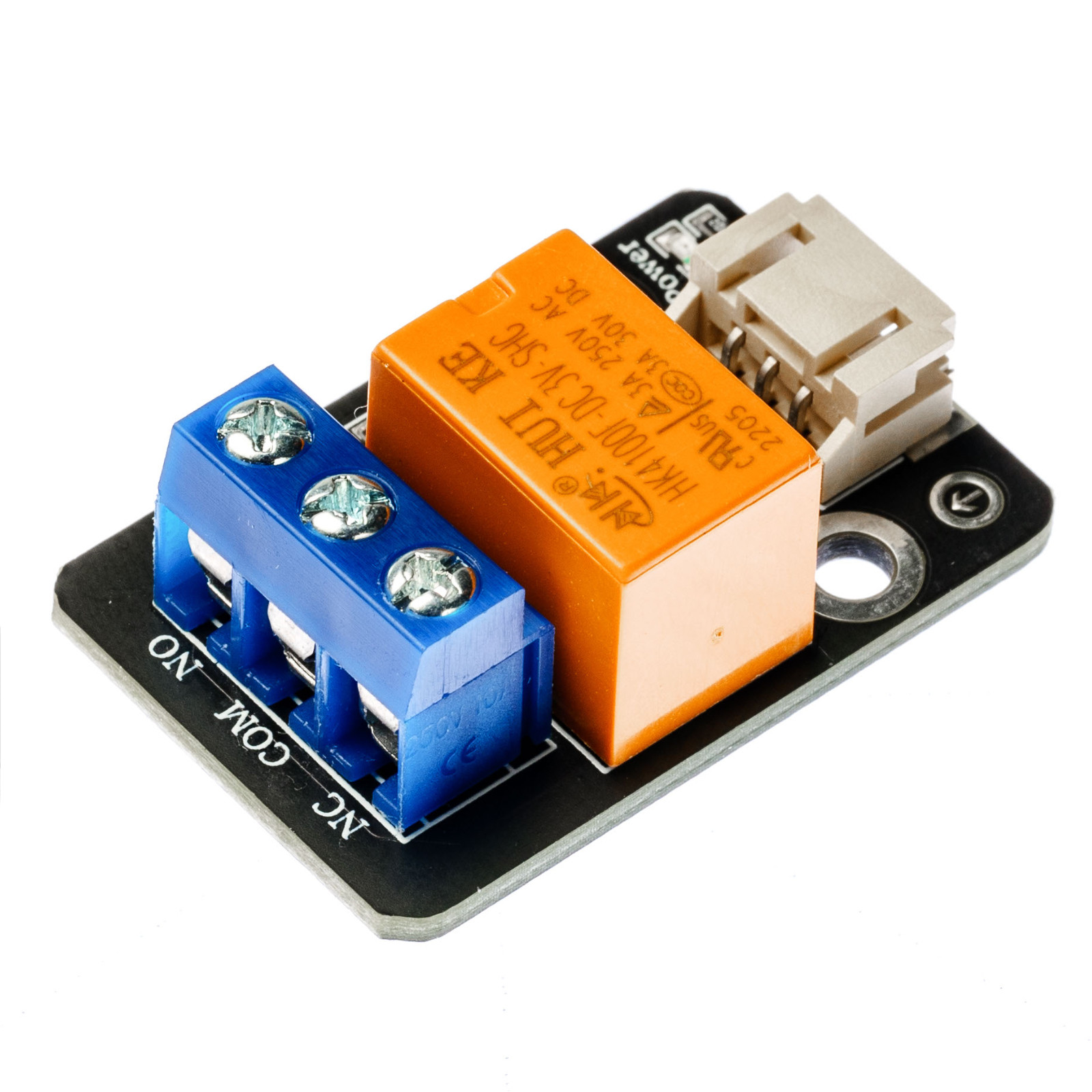

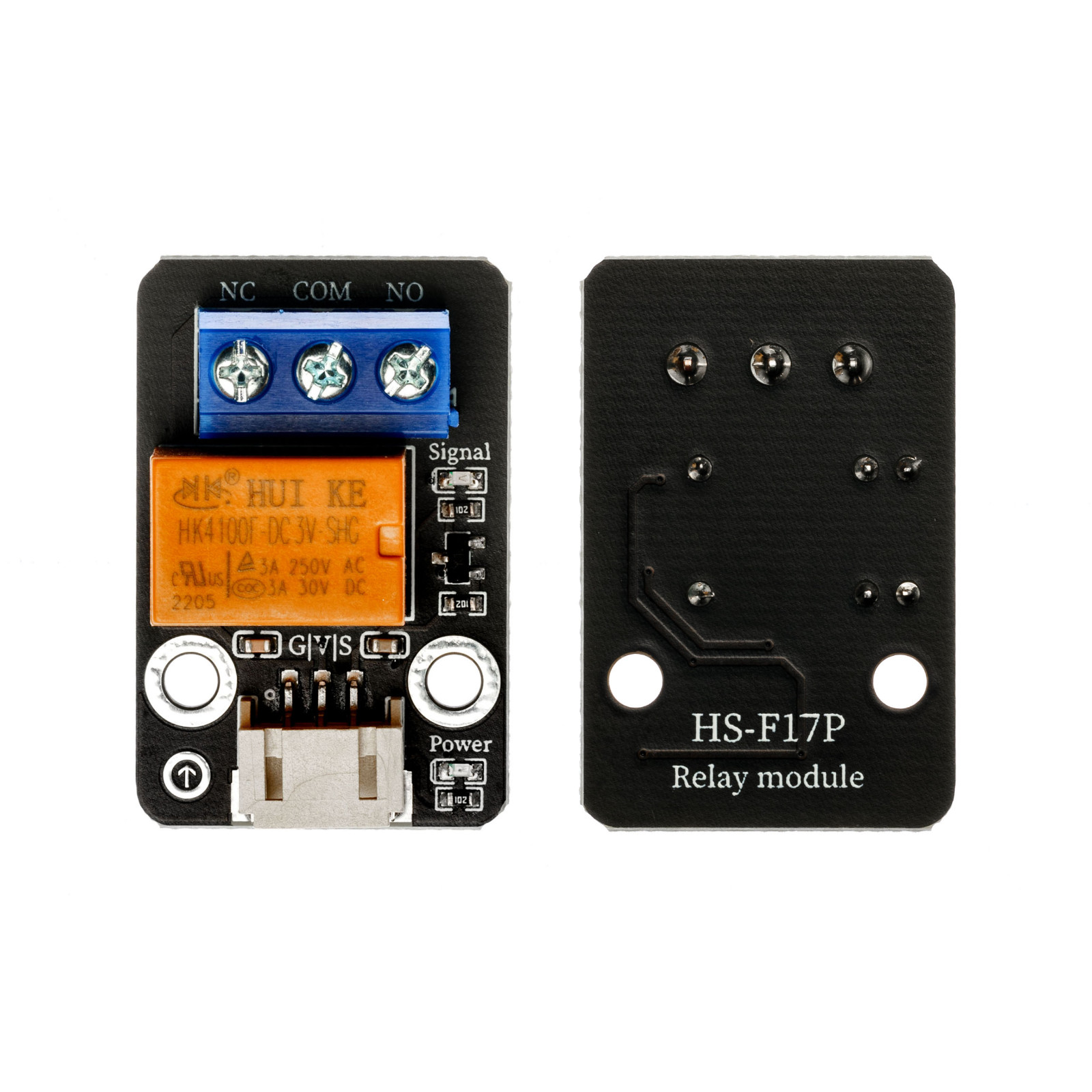

- Название: Релейный модуль
- Модель: HS-F17P
- Рабочее напряжение: 3,3 В-5,5 В
- Тип интерфейса: ph2.0 3p терминал
- Параметры установочного отверстия: диаметр отверстия 3 мм, расстояние между отверстиями 16 мм.
- Размер модуля: 35 мм*23 мм*15 мм
- Описание интерфейса: G подключен к отрицательному полюсу источника питания, V подключен к положительному полюсу источника питания, аналоговый контакт S, общедоступная клемма COM, нормально открытая клемма ON, нормально закрытая клемма NC
Подготовьте следующие экспериментальные материалы, которые доступны в магазине материалов и совместимы с распространенными платами разработки Arduino и соответствующими жгутами проводов.
Ниже приводится Мисики (Mixly) образец программы, перейдите на официальный сайт, чтобы загрузить другие примеры программ.
