Описание товара
Описание продукта
Серый датчик является аналоговым датчиком. Он используется в сочетании с платой расширения датчика Arduino V5.0. Он может воспринимать соответствующий сигнал различных цветов земли или рабочего стола. Он может реализовать интерактивные работы, связанные с цветом. Признание датчика линии или футбольного робота.Питание должно соответствовать контроллеру, обычно 3,3 В или 5 В.
Технические характеристики
- Рабочее напряжение: 3,3 В или 5 В
- Рабочая ток:< 20mA
- Рабочая температура: -10 ℃ ~ + 70 ℃
- Детективное разрешение: 10%
- Тип интерфейса: выходной сигнал

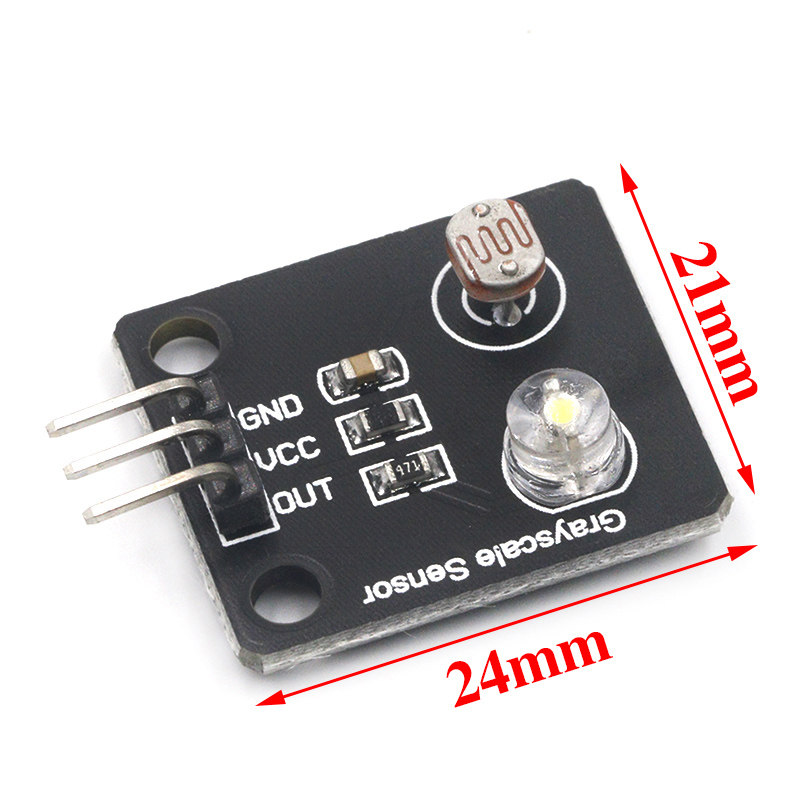

- Размер: 24 мм х 21 мм
- Вес: 3G

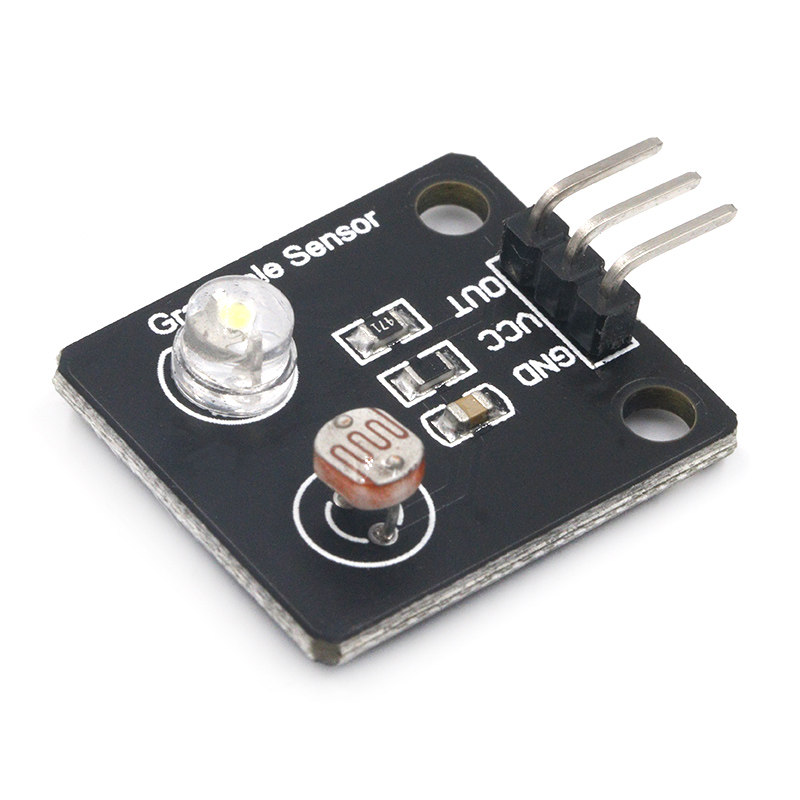

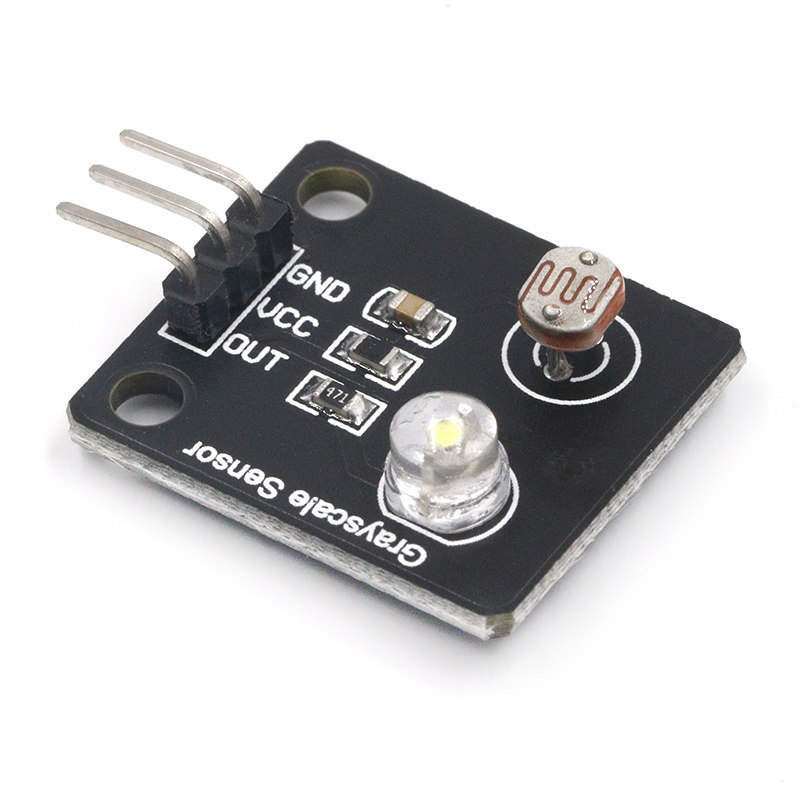

Определение интерфейса
- OUT: Вывод сигнала
- VCC: Power (VCC)
- GND: земля (GND)
Как использовать
Принцип работы
Серый датчик включает в себя белый высокий уровень светового диода и фоторевентивное сопротивление. Поскольку свет, возвращаемый к бумаге с различным серого цвета светящихся диодов. серого.
Принцип программирования
Серый датчик приводит к трем булавкам, а именно к VCC питания, GND Power Plates и сигнал. В фактическом использовании вы можете напрямую подключить датчик к аналоговому интерфейсу контроллера ARDUIN белый и выделяется. Датчик помещается на бумагу с различным серого.
Схема соединения
OUTПорт получает аналоговый входной штифт от контроллера.5V и GND получают+5V и GNDS источника питания соответственно.
Пример
Датчик серого подключен к контроллеру Arduino UNO в соответствии с программой для наблюдения за выходом значения в последовательном порту под разными значениями серого.
void setup () {serial.begin (9600); // открыть последовательный порт, установите тела последовательного порта на 9600bps} void loop () {int val; value = analogread (0); // Подключить серый датчик к аналоговый интерфейс 0 serial.print ("Grayscale is"); // Распечатать смоделированное значение, показанное через последовательный порт.
Программный эффект
Когда вы обнаруживаете различные значения серого, обратная связь возвращается к значению измерения в настоящее время.Как показано на рисунке ниже, этот рисунок представляет собой схематическую диаграмму данных 85%от серого значения серого датчика, который обнаруживает 85%, и обратную связь с последовательным портом.
Список доставки:
- Серый датчик *1
- Метод упаковки: анти -статическая сумка
