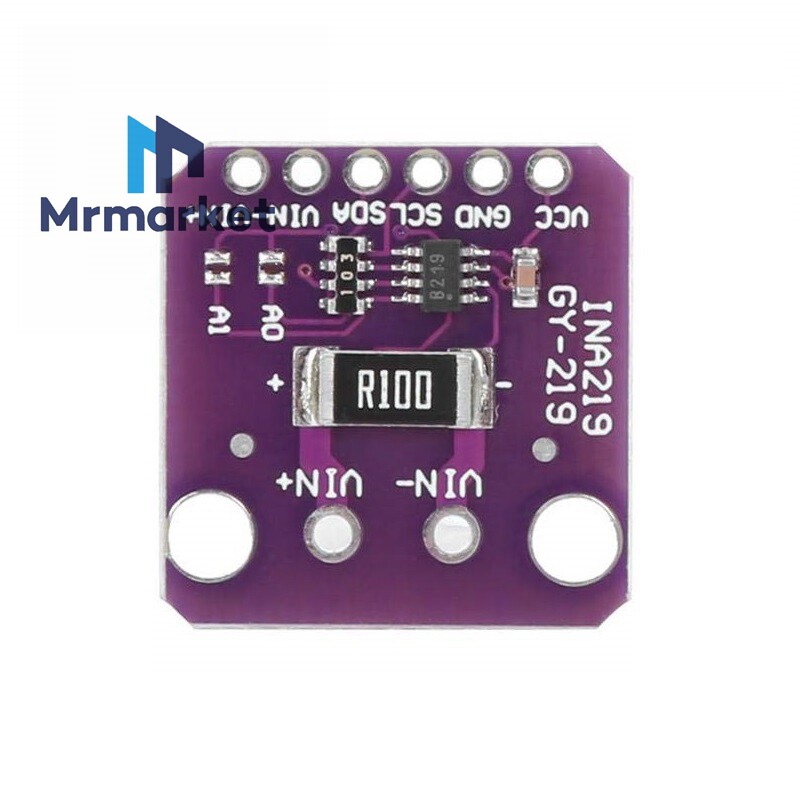

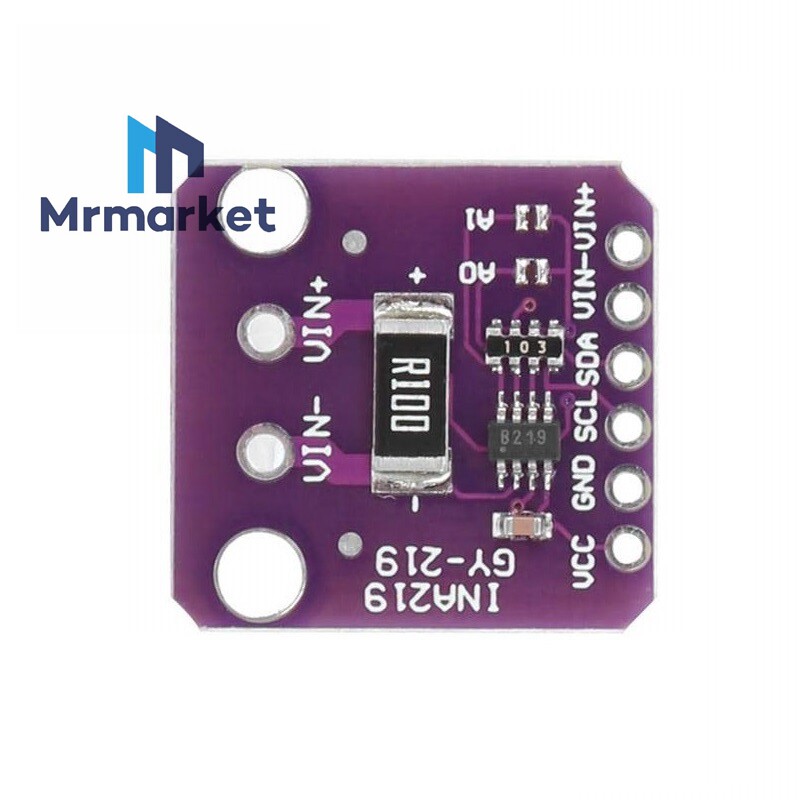

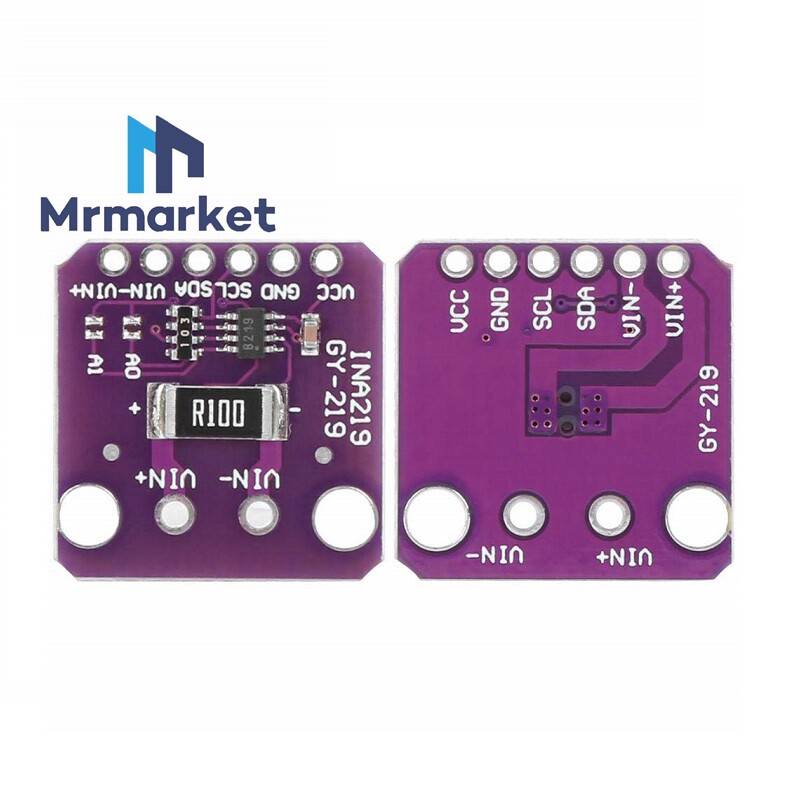

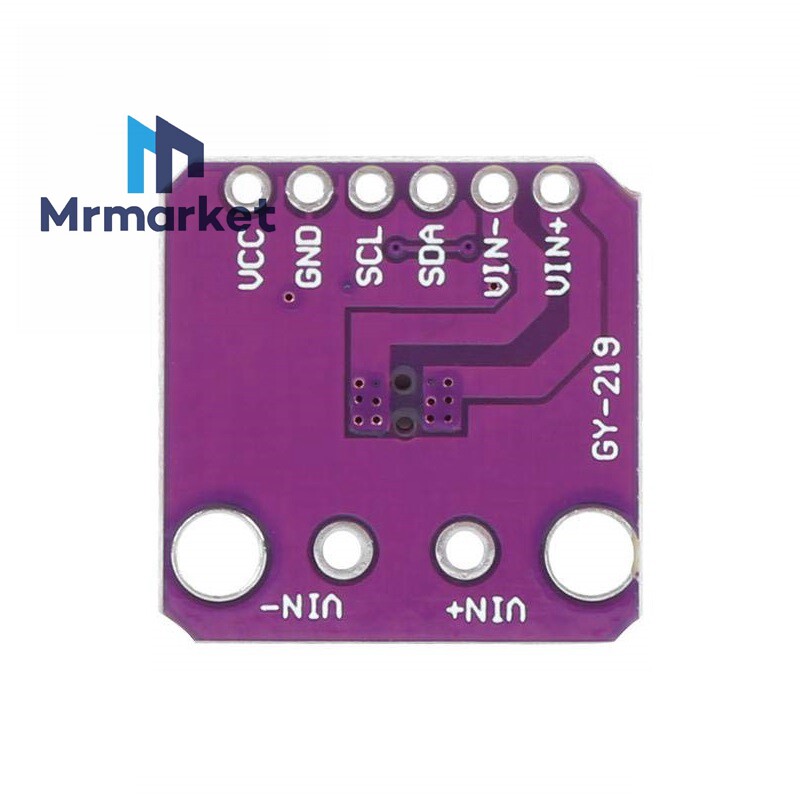

Сиреневый высокоточный цифровой датчик, модуль, intel core i2
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка: https://pan.baidu.com/s/1CtLQf-FzNS8G-JCrZoZ2Cg Код извлечения: pkb9
описывать:
Эта коммутационная плата решит все ваши проблемы с контролем питания.Вместо того, чтобы возиться с двумя мультиметрами, вы можете просто использовать удобную микросхему INA219B на этой плате для измерения напряжения высокого плеча и постоянного тока на I2C с точностью 1%.Большинство приборов для измерения тока, таких как панельные измерители тока, подходят только для измерений на стороне низкого напряжения.Это означает, что, если вы не хотите, чтобы батарея была задействована, вам придется приклеить измерительный резистор между целевой землей и истинной землей.Это может вызвать проблемы в цепи, поскольку электронике не нравится, когда опорное напряжение заземления изменяется и перемещается вместе с изменением тока.Чип еще умнее — он может выполнять измерения тока высокого класса до +26 В постоянного тока даже при питании от 3 или 5 В. Он также сообщает о напряжении на стороне высокого напряжения, что полезно для отслеживания срока службы батареи или солнечных панелей.Прецизионный усилитель измеряет напряжение на чувствительном резисторе сопротивлением 0,1 Ом и сопротивлением 1%.Поскольку максимальная входная разность усилителя равна±320 мВ, поэтому он может измерять до±Ток 3,2А.Используя внутренний 12-битный АЦП,±Разрешение составляет 0,8 мА в диапазоне 3,2 А. Когда внутреннее усиление установлено на минимальное значение div8, максимальный ток равен±400 мА, разрешение 0,1 мА.Опытный хакер может удалить резистор датчика тока 0,1 Ом и заменить его своим собственным резистором, чтобы изменить диапазон (например, использовать резистор 0,01 Ом для измерения 32 А с разрешением 8 мА).

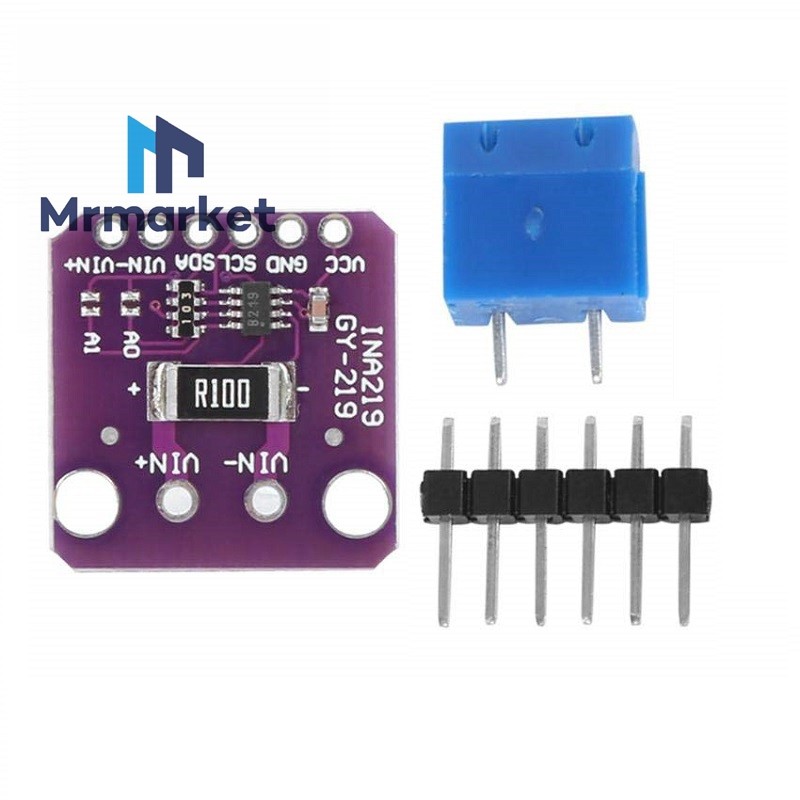

Мы включили в комплект 6-контактный разъем (чтобы вы могли легко подключить этот датчик к макетной плате) и клеммную вилку 3,5 мм, чтобы вы могли легко подключать и отключать нагрузки.Использование очень простое.Подайте на сам датчик напряжение от 3 до 5 В постоянного тока и подключите два контакта I2C к микроконтроллеру.Затем подключите целевой источник питания к VIN+, а массу нагрузки к VIN-.Теперь у нас есть библиотека Arduino, которая сделает за вас всю регулировку усиления, диапазон и математические вычисления — просто подключите и работайте!Скоро у нас будет более подробный мастер-класс.
Спецификация:
Использование чипа INA219 0,1 Ом, 1%, 2 Вт, токоизмерительный резистор.
Целевое напряжение до +26В
Измерение тока до±3.2a, разрешение±0.8mA
Плата/чип использует 7-битные адреса I2C 0x40, 0x41, 0x44, 0x45, выбираемые с помощью перемычек.
В комплект поставки входят:
1 X INA219 GY-219 Двунаправленный датчик неисправности источника постоянного тока
