Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Метод обнаружения модулей:
1. Предварительное быстрое суждение:Смущает все соединение модуля, просто поставьте 5V к модулю (то есть VCC Connection+5V, заземление GND), а затем подключите порт CK модуля к земле, а затем перейдите к тестированию На напряжение на земле должно быть около 4,5 В, а затем должно быть измерено напряжение порта DO/RX.
2. Полное испытательное решение: используйте тестовую схему, предоставленную этим хранилищем, для настройки схемы, сжигайте программу тестовой программы HEX, предоставленную отдельным микрокомпьютером 89C51, а затем используйте последовательную линию для подключения компьютера для запуска последовательного помощника на Компьютер.Смотрите тестовую диаграмму ниже для получения подробной информации.
Модуль рабочее напряжение: 4,8-5,5 В
Типичный ток 1,6 мА
Объем: 2,9 см * ширина 1,7 см * высота 0,4 см

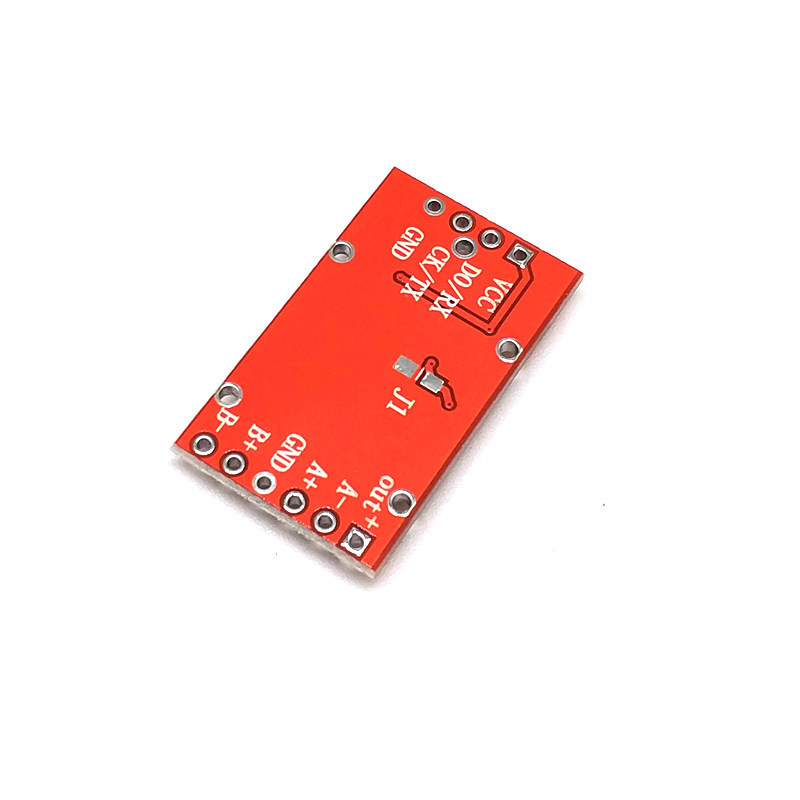

Джампер J1 за модулем представляет собой скорость выхода данных выбора HX711 Chip 80 Гц/10 Гц.J1Открывая дорогу, скорость выхода составляет 80 Гц, то есть 80 раз в секунду, короткое соединение J1 и скорость выхода 10 Гц.
Основные особенности модуля:

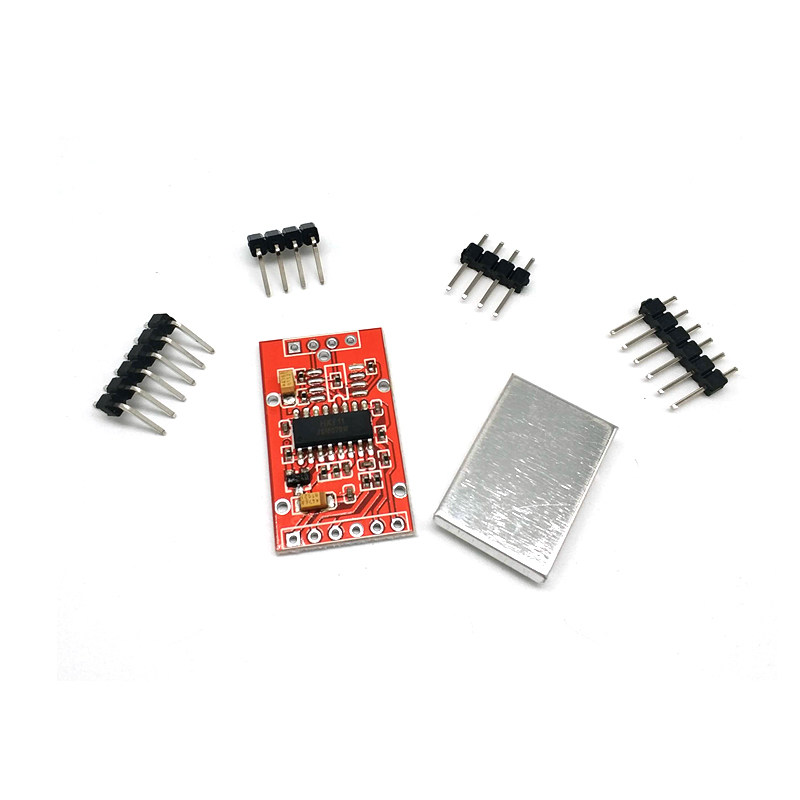

● Благодаря металлическому экранированию, сильной анти -интерфейсе, резервной позиции ЦП (STC15F104), вы можете самостоятельно обновить вторую разработку.
● Две дороги могут выбрать дифференциальный вклад
● Усилитель программирования с низким шумом в пленке, дополнительное усиление составляет 32, 64 и 128
● Схема напряжения напряжения в пленке может напрямую обеспечить источник питания для конвертера A/D во внешнем датчике и чипе
● Осциллятор часов в пленке не требует какого -либо внешнего устройства, и вы также можете использовать внешние кристалл или часы, если это необходимо, при необходимости
● Мощный автоматический сброс с мощностью
● Простое цифровое управление и последовательная связь: все элементы управления вводятся штифтом трубы, а вкладчик в чипе не требует программирования
● Вы можете выбрать выходной скорость передачи данных 10 Гц или 80 Гц
● Вмешательство мощности с синхронным ингибированием 50 Гц и 60 Гц
● Потребление электроэнергии (включая стабильную цепь питания):
Типичный рабочий ток:<1,7 мА, питание от тока:< 1μA
● Рабочий диапазон напряжения: 2,6 ~ 5,5 В
● Диапазон рабочей температуры: -20 ~ +85 ℃
