Описание товара

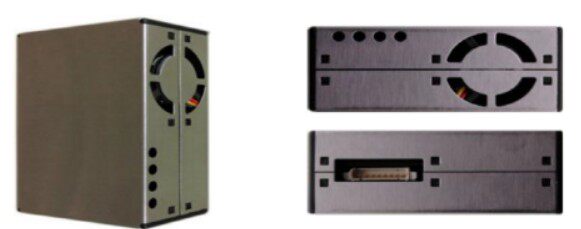

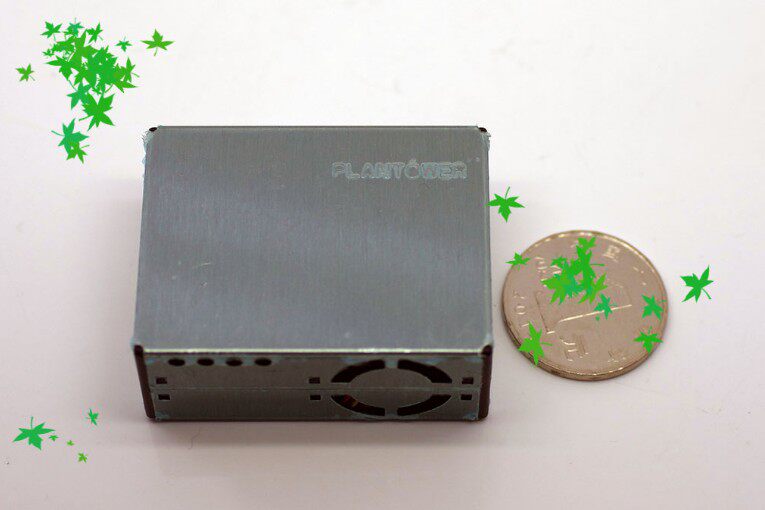

PMS5003 (G5) - это цифровой универсальный датчик концентрации частиц, который можно использовать для получения единогоМасса и количество взвешенных частиц в воздухе в объеме позиции и связаны с цифровымиВывод в форме порта.Этот датчик может быть встроен в различные инструменты, связанные с концентрацией взвешенных частиц в воздухеИнструменты и инструменты или оборудование для улучшения окружающей среды предоставляют им своевременные и точные данные концентрации.
Этот датчик принимает принцип лазерного рассеяния.То есть лазерный свет облучается на подвесных частицах в воздухе для получения рассеяния, и в то же время рассеянный свет собирается под определенным углом, чтобы получить кривую интенсивности рассеянного света с течением времени.Кроме того, микропроцессор основан на MI (MIE) Теоретический алгоритм, получение Эквивалентный размер частиц частиц и количество частиц с различными размерами частиц на единицу объема.

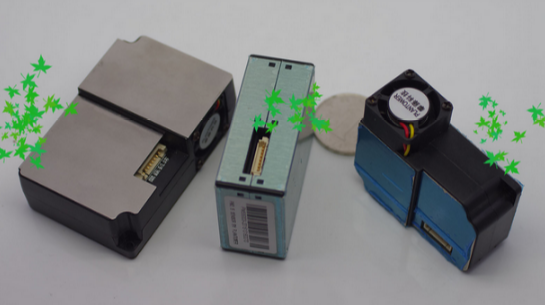

Разница в моделях
Модель | Размер (максимум) | Вывод данных |
G1 | 65X43X23(mm) | Масса единицы + номер единицы |
G2 | 50X43X26(mm) | Качество блока |
G3 | 50X43X21(mm) | Качество блока |
G5 | 50X38X21(mm) | Масса единицы + номер единицы |
Датчики технические индикаторы
параметр | индекс | единица |
Диапазон измерения | 0,3 ~ 1,0; 1,0 ~ 2,5; 2,5 ~ 10
| Микрометр (мкм) |
Подсчет эффективности | 50%@0.3um 98%@>=0.5 um |
|
Взвешивание объема | 0.1 | Подъем (L) |
Время отклика | ≤10 | Секунды (ы) |
Напряжение питания постоянного тока | 5.0 | Вольт (V) |
Максимальный рабочий ток | 120 | MIA (MA) |
Странный ток | ≤200 | Микроампер (мкА) |
Уровень интерфейса данных | L <0.8 @3.3 H >2.7@3.3 | Вольт (V) |
Диапазон рабочей температуры | -20~+50 | Градусы по Цельсию (℃) |
Работающий диапазон влажности | 0~99% |
|
среднее время между отказами | ≥3 | Год (у) |
Самый большой размер | 65×42×23 | Миллиметр (мм) |

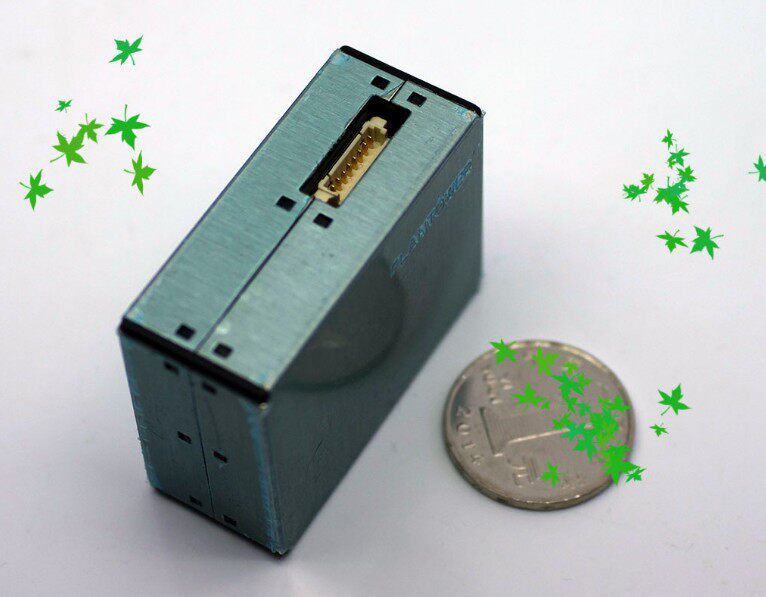

Описание интерфейса
Интерфейс данных: где 2 PIN -код является серийным интерфейсом передачи данных и принимает общий асинхронный протокол передачи и приема (UART);1 PIN -код представляет собой интерфейс управляющего сигнала с использованием управления высоким и низким уровнем, а все средние показатели электричества 3.3VTTL Уровень.
PIN1 | VCC | Источник питания 5V |
PIN2 | GND | Источник питания |
PIN3 | SET | Установить булавки /TTL Уровень @3,3 В. |
PIN4 | RXD | Полученный последовательный порт /TTL Уровень @3,3 В. |
PIN5 | TXD | Отправка последовательного порта /TTL Уровень @3,3 В. |
PIN6 | RESET | Сигнал сброса модуля /TTL Уровень @3,3 В. |
PIN78 | NC | Тусоваться |
Примечание: SET = 1 Модуль работает в режиме непрерывной выборки. Модуль активно загружает данные образца после завершения каждого образца, а время отклика выборки меньше, чем 600 Миллисекунды, данные Новое время меньше, чем 2 Второй.
SET=0 Модуль входит в режим резервного режима низкой мощности
Размер установки:
