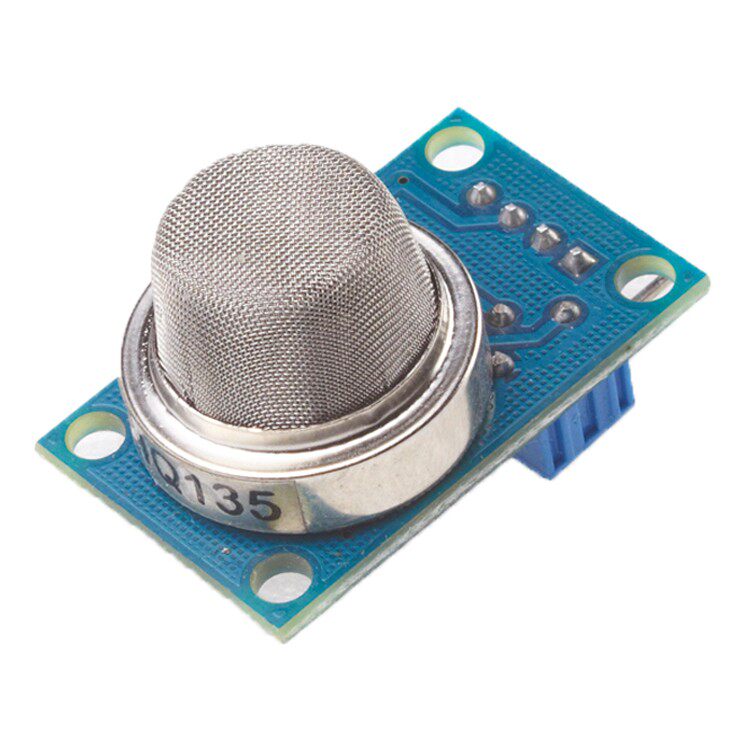

MQ-135 Модуль датчика качества качества воздуха
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Введение в датчик MQ-135:
Газовый материал, используемый датчиком газа MQ135, представляет собой диоксид олова (SNO2) с более низкой скоростью проведения в чистом воздухе.Когда датчик расположен, он хранится
При загрязнении газа проводимость датчика увеличивается с увеличением концентрации газа загрязнения в воздухе.Используйте простую схему, чтобы изменить скорость руководства
Выходной сигнал, соответствующий концентрации газа.
Датчик MQ135 обладает высокой чувствительностью к аммиаку, сульфиду и бензоловому пар, а также идеально подходит для дыма и другого вредного мониторинга.Этот датчик можно проверить
Тестирование разнообразных вредных газов является датчиком с низким уровнем кост, подходящим для различных применений.
Приложение модуля:
Устройство обнаружения вредного газа для семейства и окружающей среды подходит для обнаружения газов, таких как аммиак, ароматические соединения, сульфиды, пары бензола, дым и другие газовые газы, газовый диапазон концентрации концентрации концентрации компонентов: от 10 до 1000 пл.
Характеристики модуля:
1. Использование высококачественной двойной конструкции, с источником питания и индикацией выходного сигнала TTL;
2. с выходом сигнала DO переключателя (TTL) и выходом аналогового сигнала AO;
3. Допустимый сигнал выхода TTL составляет низкий уровень.В
4. Аналоговый выход составляет напряжение 0 ~ 5 В. Чем выше концентрация, тем выше напряжение.
5. Существует хорошая чувствительность для качества воздуха и вредного газа.
6. Есть четыре винтовых отверстия для легкого расположения;
7. Размер формы продукта:32 мм (длинный)*22 мм (ширина)*27 мм (высота)
8. Иметь длительный срок службы и надежную стабильность
9. Характеристики восстановления быстрого ответа
10. Рабочее напряжение: 5 В
Модуль Используйте инструкции:
Объяснение: Пожалуйста, разогревайте около 20 лет перед использованием
Шаг 1: Предоставьте модуль 5 В постоянного тока модуль (обратите внимание, что положительный и отрицательный не противоположный, в противном случае его легко сжечь чип).
Шаг 2: Если вы выберете Do, TTL Высокий и низкий уровень выходного конца, выходной сигнал может непосредственно подключаться к одному компьютеру в iO или подключить к модулю реле.
Шаг 3: Если вы выберете AO и аналоговый вывод, то независимо от потенциометра, вы можете напрямую подключить ногу AO к входному концу преобразования AD или одного машины с функцией AD.Согласно нашему опыту: в обычной среде, то есть среда, в которой газ не измеряется, значение выходного напряжения датчика - это контрольное напряжение. : 1ppm = 1 мг/кг = 1 мг/л = 1&Время; 10-6 часто используется для представления концентрации газа или концентрации раствора.), В соответствии с этим параметром, вы можете преобразовать измеренное значение напряжения напряжения в одной машине с одной стороны в значение концентрации.Примечание. Если вы используются для изготовления точных инструментов, купите стандартные калибровочные инструменты на рынке, в противном случае существует ошибка, потому что отношение выходной концентрации и отношения напряжения не является линейным, а линейным.
Специальное напоминание:После того, как датчик включен, предварительное выживание составляет около 20 с, а измеренные данные стабильны. Датчика нормальная, потому что внутри есть электрическая нагревательная проволока, и она будет ненормальной, если она горячая.
Параметры модуля:
1. Размер: 32 мм (длинный)*22 мм (ширина)*27 мм (высокий)
2. Вес: 7G
3. Основные чипы: LM393, датчик газа MQ-5
4. Рабочее напряжение: DC 5 вольт
5. Иметь инструкции по выводу сигнала.
6. Двойной выходной сигнал (аналоговый вывод AOUT и TTL Level Output Dout)
7. Выходной сигнал.
8. Аналоговое выходное напряжение 0-5 В, чем выше концентрация, тем выше напряжение
9. Высокая чувствительность к бутану, пропану и метана
10. Опорная концентрация может быть отрегулирована синим потенциометром, эталонная концентрация уменьшается по часовой стрелке, вращающейся против часовой стрелки, эталон сильна
Увеличивать
11. Иметь длительный срок службы и надежную стабильность
12. Характеристики восстановления быстрого ответа
Инструкция по тестированию:
VCC: подключите Power Power Power Electrode
Dout: вывод цифрового сигнала, вы можете напрямую подключиться к одному машине -вводителю машины
AOUT: Введение выходного сигнала, вы можете подключиться к входному порту модуля преобразования AD, чтобы рассчитать конкретное значение концентрации газа
GND: подключить отрицательный электрод мощности 5 В
В порядке вышеуказанного порядка провода используются в течение нескольких минут.После предварительного нагрева поверните синий потенциометр к светодиодному индикатору, а затем слегка поверните синий потенциометр к индикаторному свету на свете индикатора, и поместите датчик в газ для проверки газа
Технические параметры
1. Нагревание напряжения: 5&Plusmn;&Миддот;
2. Рабочая ток: 150 мА
3. Кружное напряжение:≤ DC15V (максимум DC15V)
4. Сопротивление нагрузки: 1K (регулируемый)
5. Диапазон концентрации обнаружения: 100-20000 м.д. (различный диапазон концентрации газа отличается)
6. Очистите напряжение в воздухе:≤1.5V
7, Чувствительность:≥3%
8. Время ответа:≤
9. Время ответа:≤30S
10, энергопотребление компонентов:≤0.9W
11. Рабочая температура: -10 ~ 50 ℃ (номинальная температура 20 ℃)
12. Влажность работы: 95%RH (номинальная влажность 65%RH)
13. Жизнь жизни: 5 лет
14. Размер: 35 мм×22mm×25mm
15. Вес: 7G
Функции
1, Двойной выход сигнала;TTLВыход на уровне)
2,TTLВыходной допустимый сигнал является низким уровнем и может быть подключен непосредственно к порту ввода -вывода одной машины;
3, Аналоговый выход0~5VНапряжение, чем выше концентрация, тем выше напряжение;
4,Он обладает хорошей чувствительностью к сжиженному газу, бутану, метанам, дыму и т. Д.;
5Жизнь и хорошая стабильность;
6, С характеристиками восстановления быстрого ответа
приложение:
Он подходит для мониторинга устройств, таких как семья, фабрики, подземные мастерские и шахты.,
После покупки предоставьте справочную процедуру, схемы схемы и подробное руководство по инструкции.
