Физиологичный импортный датчик

Цена: 275руб.    (¥13)
Артикул: 41012881174

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:jiangyilong888
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥10.4220руб.
¥13275руб.
¥25529руб.
¥33698руб.
  • Информация о товаре
  • Фотографии

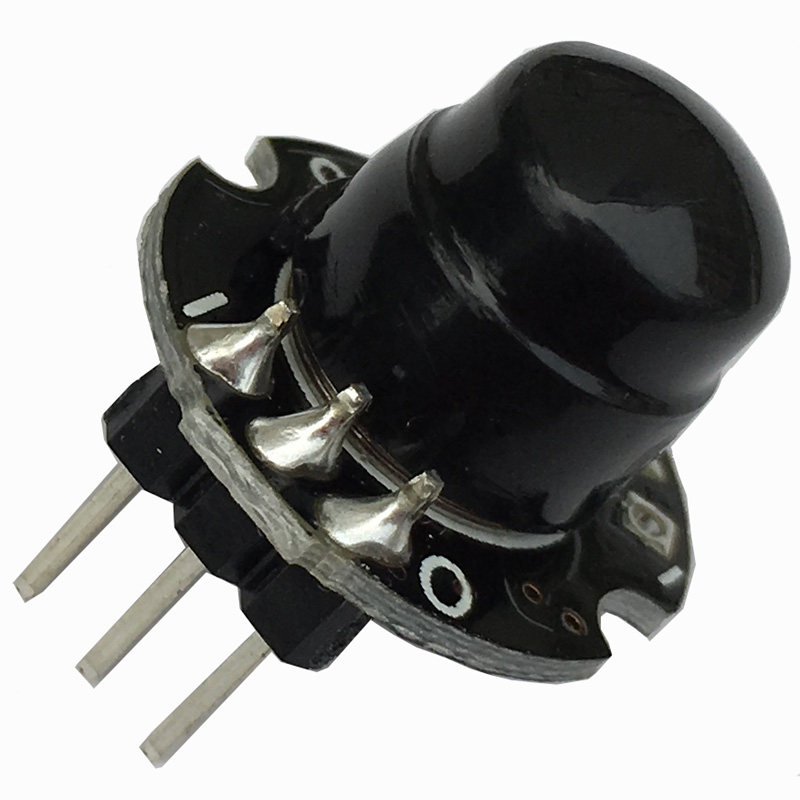

Термическое высвобождение человеческого инфракрасного датчика модуль, модель: PM-6,

Предоставить дизайнерам техническую связь

Расстояние зондирования: 0-5рис, Выходной Высокий уровень, H = 3,3 В, L = 0V

Питание DC: 3,3 В-12V

Статический ток: 20UA,



Использование: эргономическое освещение, тревога, безопасность, контроль доступа по спросу, сельскохозяйственное и лесное и горнодобывающее автоматическое оборудование.

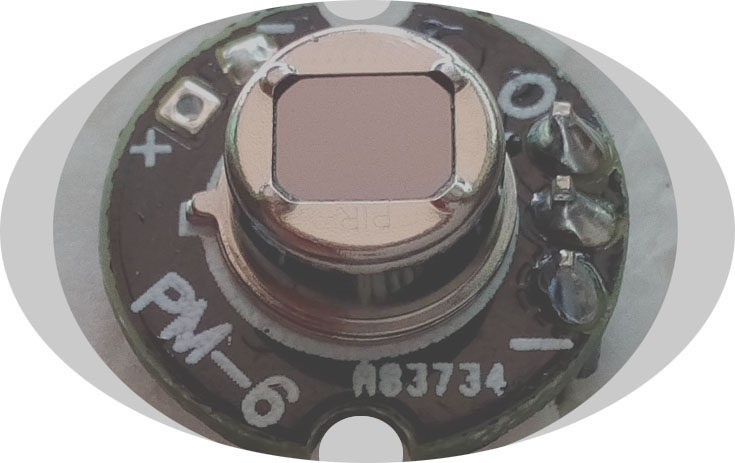

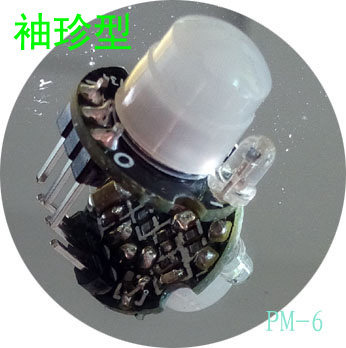

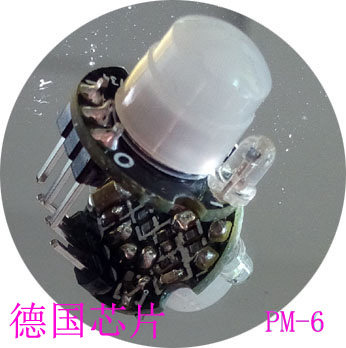

Этот модуль имеет высокую чувствительность, быструю скорость отклика, небольшой статический энергопотребление, небольшой объем, проста в установке.Настоящая фотография сделана следующим образом (физическая оптика не установлена):











 иллюстрировать:

1. Выходная работа в сфере этого продукта может быть отрегулирована.Время блокады также составляет 1,8 секунды, что не регулируется.

2. Напряжение питания этого модуля составляет от 3,3 В до 15 В, а крайнее напряжение составляет от 2,8 до 18 В.

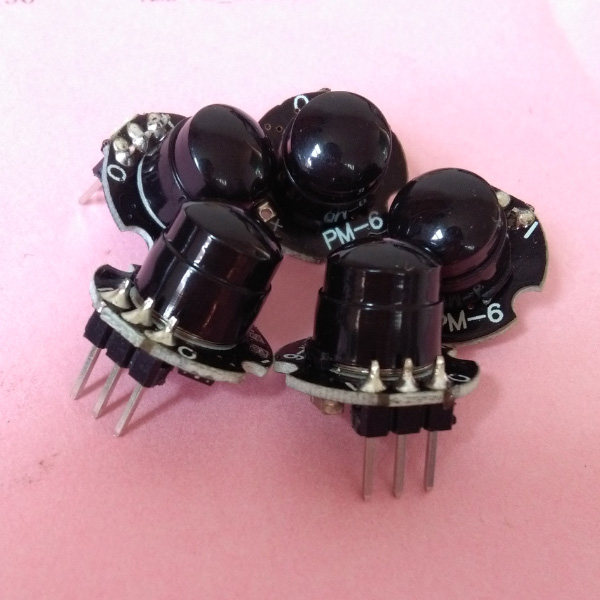

3. Этот модуль имеет соответствующую черную линзу.

4. Время выхода модуля: выходной высокий уровень после мощности -2 секунды, затем становится низким и входит в состояние резервного периода.

5. После установки оптических компонентов не работают днем, работайте ночью, не устанавливайте компоненты оптики, работайте весь день.

6. Этот модуль очень чувствителен.

7. Фабрика определяет как повторяющиеся триггеры и не может быть изменена.

8. Чувствительность этого модуля может быть скорректирована.

9. Используйте 220ВобычныйКогда паялка сварка, необходимо удалить питание перед сваркой.





Несколько профессиональных терминов,Популярное объяснение заключается в следующем:

Время задержки:Это относится к длине высокого уровня выходной стопы,Если вы думаете о высоких уровнях как о свете, то это длина света на свете.Сущность



Повторяемый триггер:В профессиональных терминах объясняются повторные триггеры: во время задержки модуль повторяет, есть ли индуктивный вход.Объясните в популярных словах, то есть: если вы используете свет, чтобы указать, что вы почувствовали человека,При освещении, указывающем на то, что нет чувства людей, люди находятся, когда они приходят, пока люди движутся в индуктивной области,Огни были зажжены,Люди не в индуктивной области,Лампа уничтожена.В ожидании в следующий раз.

Повторяемый триггер:В профессиональных терминах триггер нельзя объяснить: во время задержки модуль больше не будет обнаружить, есть ли вход датчика.Это объясняется популярными словами: люди наступают, когда люди приходят, когда приходят, независимо от того, активны ли люди в индуктивной области,Как только время,Выключить свет,В это время,Будет два случая,Первый1вид,Если кто -то действует в индуктивной области,Я снова буду вызван,Огни снова зажжены, а затем погашены, снова зажжены, а затем погашены.......Снова зажечь и выйти;Первый2вид,Если никого нет в индуктивной области,Лампа уничтожена,В ожидании в следующий раз.

Время блокировки:После того, как время задержки закончилась, введите время блокады.Сущность(После того, как время задержки закончилось, высокий уровень становится низким уровнем.ПолемРоль этого времени заключается в том, что модуля можно избежать, когда модуль мешает, когда нагрузка сломана.

 Индукционный цикл: Полный цикл чувствительности, задержка времени и время блокировки до и после



Уведомление пользователя: Этот модуль требует определенного электронного основания для его использования. По той причине. это тогда



Следующее содержание этого модуля предназначено для чтения и понимания профессионального расширения:




1. О чувствительности:
1.1] Текущая заводская настройка является наиболее чувствительной, а расстояние зондирования является самым дальним (отдаленное направление индуктивного расстояния фактически определяется линзой. Объектив большой, индукционное расстояние длинноеК.
1.2] Регулировка чувствительности, внутренняя часть цифровой, разделенной на 32 передачи,Регулировка чувствительности определяется напряжением штифта Sens.Частичное сопротивление составляет 1 м, а выбор значения нижнего частичного сопротивления может быть от 0 до 1 млн.Когда он превышает 1/2VDD, это уже минимальный порог чувствительности.

2. О времени задержки:
2.1] Время задержки, высокий уровень вывода поддерживается после индукции человека.
2.2] Этот модуль поддерживает аналоговое время и цифровое время, две схемы времени.
2.3] Фабрика по умолчанию - выбирать методы цифрового времени.
2.4] Когда булавки Roth будут выдвинуты на VDD, будет выбрано фиксированное время.
2.4.1] Взаимосвязь между сопротивлением и временем и временем может рассчитать значение приближения, чтобы определить, что приблизительное значение измеряется,Регулировать.T = 0,04*r+1, t - время времени, единица составляет S, а единица резистора - K. Это сопротивление находится вКогда нога REL действительна, он имеет энергопотребление, а потребление энергии составляет около 0,8*VDD/R.На низком уровне не потребляйте электричествоспособный.[Если вам нужен этот метод, вы можете удалить отсроченное сопротивление (нижняя часть резистора) на модуле]
2.4.2] Значение сопротивления находится в диапазоне от 10 до 15 м.
2.4.3] Если вам нужно более длительное время задержки, вы также можете быть на нижнем конце исходного сопротивления, то естьВозьмите конденсатор на землю.В этом случае вышеуказанная формула недействительна.Справочное значение заключается в следующем:

Без емкости 500K 20 с, 1 м 40 с.
Добавить 100p  500K 40s,1M 75s
Добавить 1000p 500K 200s,1M 400s
Добавить 10n 500K 1800s,1M 2400s
 [Таким образом, вы можете удалить отсроченное сопротивление (более низкое сопротивление) на модуле и заменить его на конденсатор].

2.5] Когда нога REL подключена к фиксированному уровню ниже 1/2VDD, цифровой регулярно был выбран.
   Модуль принимает два разированных предвзятости давления, верхний смещение составляет 1 м, а выбор значения нижнего частичного сопротивления может быть от 0 до 1 млн.От 1,8 секунды до 1 часа форма была перечислена, а время времени на фиксированную передачу.Уведомление,Напряжение Foot Foot не должно быть больше, чем 1/2VDD, в противном случае не будет никаких прогнозных последствий.

3. о методе триггера
 Модуль принадлежит к повторным триггерам.Время задержки ноги REL очищается, а время задержки перезагружается.

4. О периферических цепях
 4.1] Выходной терминал REL FOOTS, тока выходной способности составляет 10 мА, если подключен контрольная схема, это рекомендуетсяЭто необходимо)
 4.2] В модуле существует IC LDO устойчивого давления, модель составляет 7533, рабочее напряжение находится в пределах 15 В, максимальное сопротивление составляет 20 В, а лучший рабочий электрический сегмент -3,6 В до 9 В. ВУтечка обычного паяльного железа легко прорваться.Рекомендуется использовать железо с низким содержанием напряжения, например White Light 936.
4.3] Когда подключен отдельный микрокомпьютер, рекомендуется отложить несколько секунд перед чтением состояния уровня высоты выходной стопы модуля.

5. О оптических компонентах



 Одним из них является включение ноги модуля.Выход сохраняет низкие уровни и не будет прыгать.Доступ к оптическим компонентам, как правило, использует сопротивление, чтобы разделить давление, нижняя часть обеспечивается тонким резистором, а верхняя часть может быть выбран по значению сопротивления в соответствии с требуемой критической точкой яркости света среды.Обратите внимание на размер выбора значений и верхнее сопротивление, в любое время есть потребление энергии.
