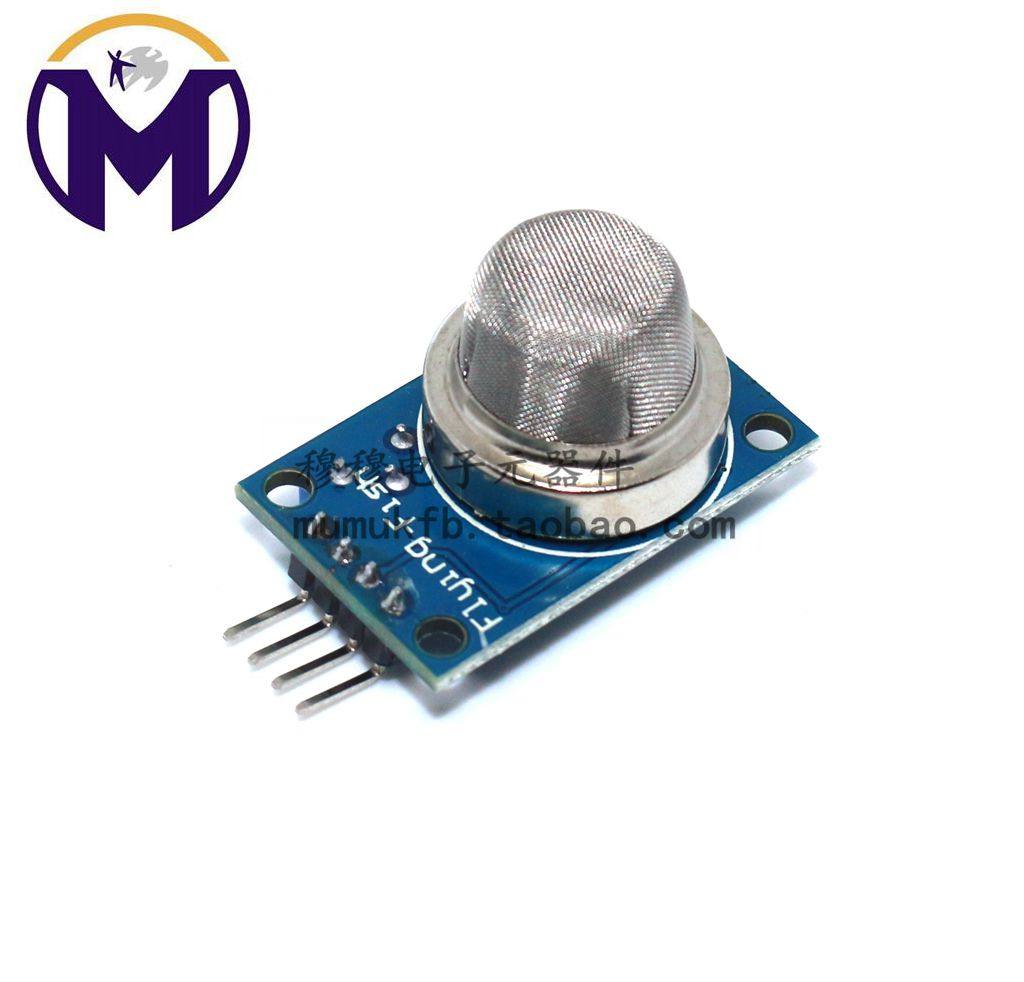

MQ-135 Модуль датчика качества качества воздуха
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
【Короткое описание】
один, размер:32mm X22mm X27mm длинныйXШиринаXвысокий
два, Главный чип:LM393,MQ-135газовый датчик
три, Рабочее напряжение: DC5вольт
Четыре, Функции:
1С индикацией выходного сигнала.
2, Двойной выходной сигнал (аналоговый выход и выходTTLВыход на уровне)
3,TTLДействительный выходной сигнал имеет низкий уровень.В
4, Аналоговый выход0~5VНапряжение, чем выше концентрация, тем выше напряжение.
52. Он обладает высокой чувствительностью и хорошей селективностью к монооксиду углерода.
6С долгосрочным сроком службы и надежной стабильностью
5. Приложение:
Устройства обнаружения углекислого газа для семьи и окружающей среды.Подходит для обнаружения угарного газа, газа и т. Д.
Применимые случаи: одноэффективное машинное обучение, E -Компет, разработка продукта, выпускной дизайн.СущностьСущность
Объяснение: Этот модуль является датчиком качества воздуха MQ-135,Пожалуйста, предварительно разогрейте около 20 лет перед использованием:
Шаг 1: Предоставьте модуль 5 В постоянного тока модуль (обратите внимание, что положительный и отрицательный не противоположный, в противном случае его легко сжечь чип).

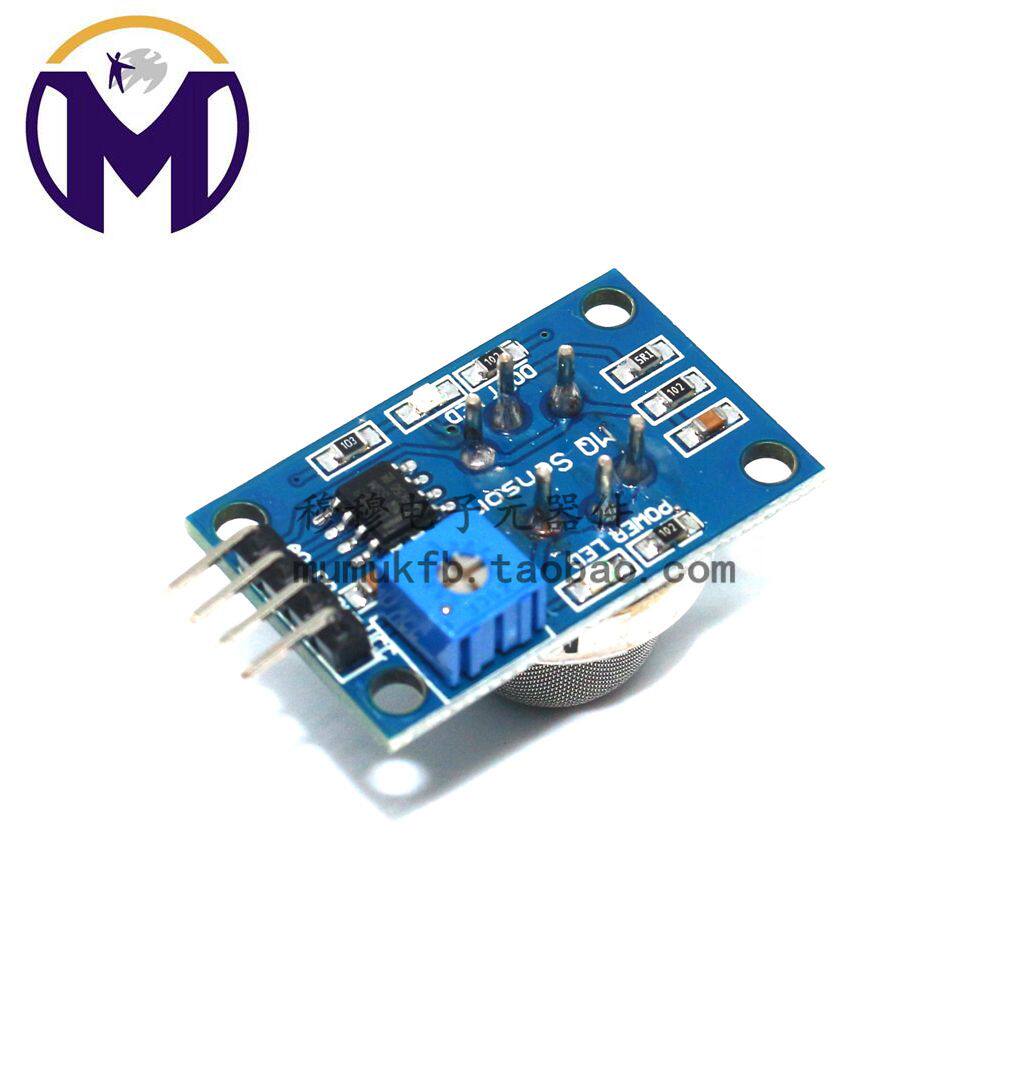

Шаг 2: Если вы выберете Dout, TTL Высокий и низкий электрический плоский конец, выходной сигнал может напрямую подключить однооборотный io -порт или подключить к триоду NPN для привода, реле,Потенциометр RP используется здесь для регулирования значений прыжка на уровне выхода,Приведенная ниже схема схема может быть проанализирована. Когда датчик обнаруживает измеренный газ, значение напряжения компаратора LM393 футов составляет 2 точки, что пропорционально концентрации газа, обнаруженной датчиком. В то время точка 2 контакта компаратора выше точки 3 -контактного.Выход датчика низкий. Наоборот, когда сигнал нет, датчик выводит высокие уровни, что равно напряжению источника питания.
Шаг 3: Если вы выберете AOUT и аналоговый вывод, то независимо от потенциометра, вы можете напрямую подключить вход AOUT или одно -хип -микрокомпьютер с функцией AD.Согласно нашему опыту: в обычной среде, то есть среда, в которой газ не измеряется, значение выходного напряжения датчика является эталонным напряжением.Каждое напряжение увеличивается на 0,1 В, концентрация фактического измеренного газа увеличивается на 20 чай до 20 чай до 20 чай до 20p(Проще говоря: 1ppm = 1 мг/кг = 1 мг/л = 1×10-6 часто используется для представления концентрации газа или концентрации раствора.), В соответствии с этим параметром, вы можете преобразовать измеренное значение напряжения напряжения в одной машине с одной стороны в значение концентрации.Примечание. Если вы используются для изготовления точных инструментов, купите стандартные калибровочные инструменты на рынке, в противном случае существует ошибка, поскольку отношение выходной концентрации и отношения напряжения не является линейным, но линейным.
Специальное напоминание:После того, как датчик включен, предварительное выживание составляет около 20 с, а измеренные данные стабильны. Датчика нормальная, потому что внутри есть электрическая нагревательная проволока, и она будет ненормальной, если она горячая.
