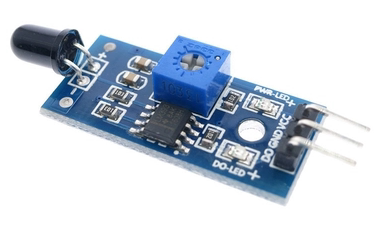

Новый датчик пламени
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Три -линия
- Четвертая строка
| Цвет: | Три -линия, Четвертая строка |
использовать:
Различное пламя, обнаружение источника огня
Характеристики модуля:
1. Вы можете обнаружить источник света в диапазоне пламени или длины волны в диапазоне 760 нанометра до 1100 нанометров. Более легкое испытание расстояние пламени составляет 80 см. Чем больше пламени, тем дальше испытательное расстояние испытания.
2. Угол обнаружения составляет около 60 градусов, что особенно чувствительно к спектру пламени
3. Чувствительность может быть отрегулирована (синий цифровой потенциометр регулируется на рисунке)
4. Выход компаратора, сигнал чистый, форма волны хороша, емкость драйвера сильна, более 15 мА
5. Сопоставьте регулируемый потенциометр точности, чтобы отрегулировать чувствительность
6. рабочее напряжение 3.3V-5V
7. Выходная форма: вывод цифрового переключения (0 и 1)
8. Для удобной установки есть фиксированные отверстия для болтов
9. Размер платы за небольшую плату: 3,2 см х 1,4 см.
10. Используйте ширину напряжения LM393 Comporator
Модуль Используйте инструкции:
1. Датчик пламени наиболее чувствителен к пламени, и он также реагирует на обычный свет. Как правило, он используется в качестве тревоги.
2. Выходной интерфейс небольшой платы может быть непосредственно подключен к однооборотному iO -порту.
3. Держите определенное расстояние от датчика и пламени, чтобы избежать повреждения датчика при высокой температуре. Расстояние между испытанием пламени зажигала составляет 80 см. Чем больше пламя, тем дальше испытательное расстояние
Список доставки:
1 модуль датчика пламени 1

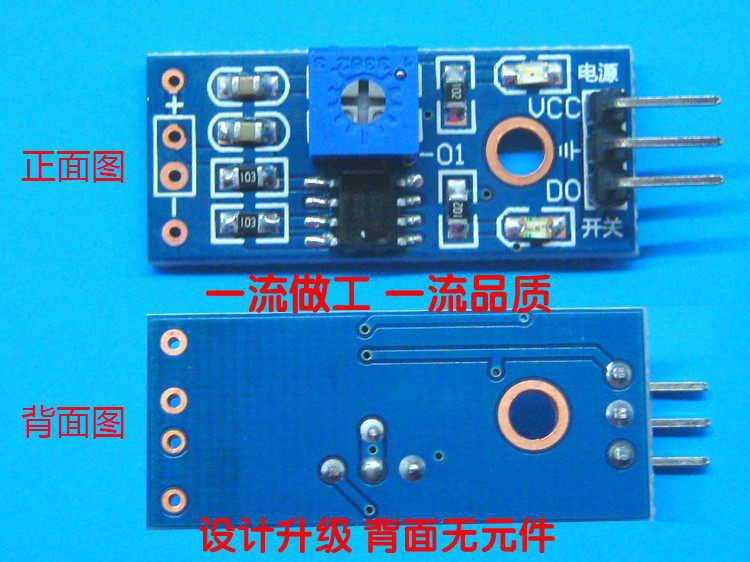

Передняя и задняя часть этой серии модулей

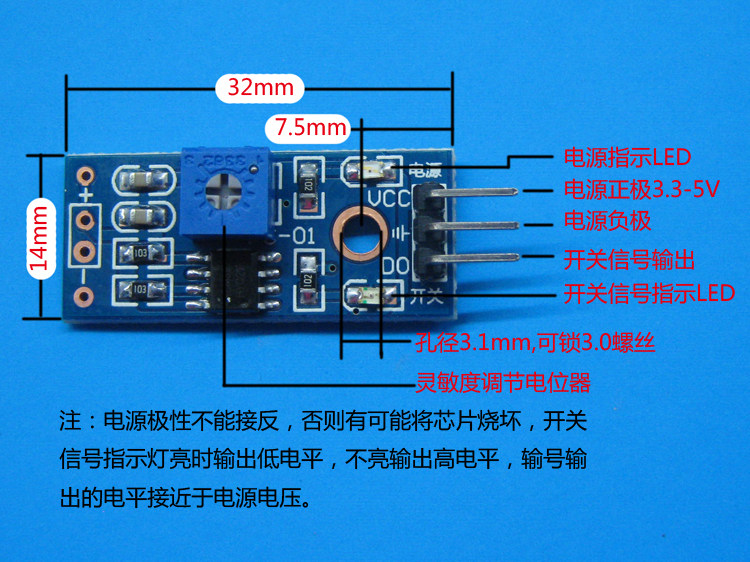

Структура продукта и схема подключения

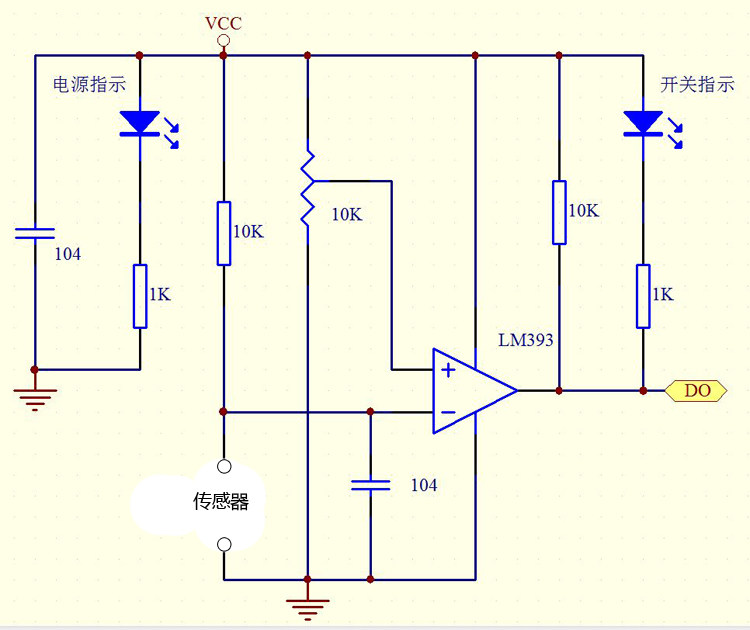

Общественная схема, друзья, которые это нуждаются, могут ссылаться на рисунок ниже
