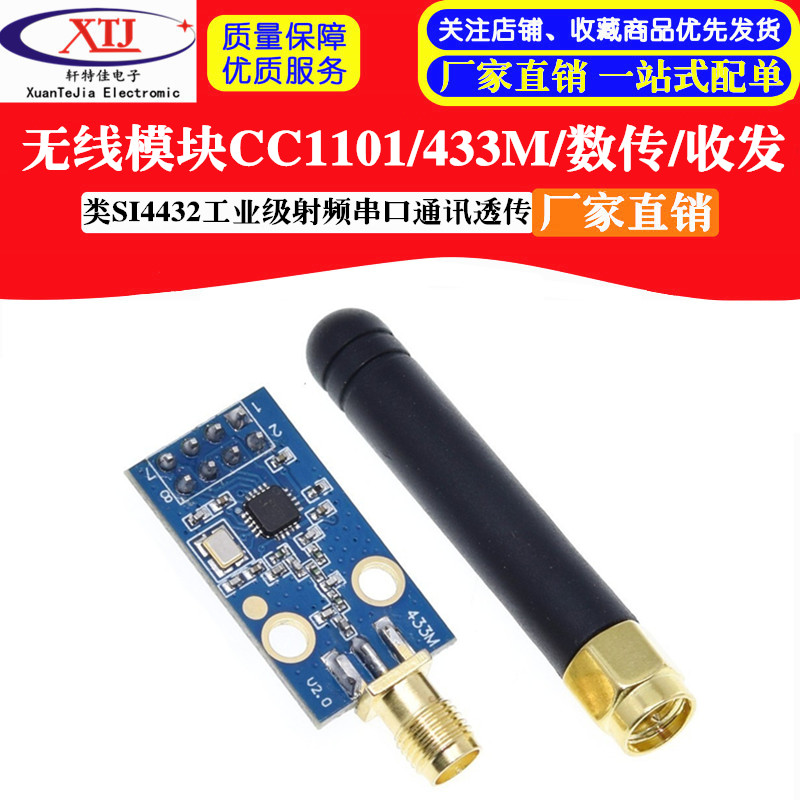

Беспроводной модуль CC1101 43, цифровая передача и прием, увеличение усиления, SMA, включая внешнюю антенну с клеевым стержнем, прямая продажа
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка на пакет данных (копирование на веб -страницу можно загрузить напрямую): http://www.ashining.com.cn/data/as07_m1101d_th.zip
https://pan.baidu.com/s/1b4AsoQ
Ссылка: http://yunpan.cn/cgvmkqfzyausc Извлечение кода: A699
Связь:http://yunpan.cn/cgVmZRGAqTxDB Извлечение кода: 8435
Название продукта: CC1101 Беспроводной модуль
RF Chip: CC1101
Центральная частота: 10 МВт
Расстояние связи: 380 метров
Рабочее напряжение: 1,9-3,6 В постоянного тока для удовлетворения потребностей питания батареи.
Размер печатной платы: 28 ммх15 мм полные промышленные компоненты
01: размер модуля 15*28 мм
02: Производственный процесс Патч -машинный патч
03: Метод интерфейса 2*4*2,54 (доступная линия универсальной платы Dupont)
04: напряжение 1,8 В-3,6 В.
05: Уровень связи: 07VDD-3,6VDC
06: Измеренное расстояние Он превышает 380 метров (зависит от окружающей среды экологического барьеры)
07: максимальная мощность 10dpm (около 10 МВт)
08: Скорость воздуха 1,2 Кбит / с-500 кбит / с (из-за 433 физических характеристик рекомендуется не превышать 20 кбит / с)
09: запуск тока 29,2 мА (пик)
10: Получить Текущий: 14,7 мА
11: Интерфейс связи: стандартный интерфейс SPI, режим 0, скорость связи до 10 Мбит / с.
12: Одиночный пакет 1-32 байт, буфер FIFO уровня 3
13: поддержка RSSI
14: Рабочая температура: -30 градусов -85 градусов
15: Рабочая температура: 10%-90%
16: Температура хранения: -40 градусов -125 градусов
17: Рабочая частота: 387 МГц-464 МГц (можно скорректировать с помощью программного обеспечения, рекомендуется 433 (положительный и отрицательный 10%) (положительный и отрицательный)
18: получение чувствительности: -117DPM@250KBPS
Пин код Пиннатское имя Штифт Штифт
1 GND Заземляющий проволока подключена к опорному заземлению питания
2 VCC Питание и источник питания должны быть между 1,8-3,6 В.
3 GDD0 вывод ВЫХОД
4 CSN входить Модуль решил процитировать ногу, используется для начала связи SPI
5 SCK входить Модуль SPI Bus Clock
6 MOSI входить Модульный штифт данных SPI SPI
7 MISO/GD01 вывод Модульный вывод данных SPI SPI
8 GD02 вывод ВЫХОД
