Модуль с зарядкой, 2368шт, высокая мощность, схема, 100W
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Точка продажи продукта:
1. Продукт использует высококачественные материалы, а качество гарантируется
2. Модуль имеет функцию двунаправленного шага и бакса, и может выходить фиксированное 5 В или 20 В независимо от изменений напряжения батареи.
3. Дизайн продукта легкий и принимает USB-интерфейс Type-C, который прост в использовании

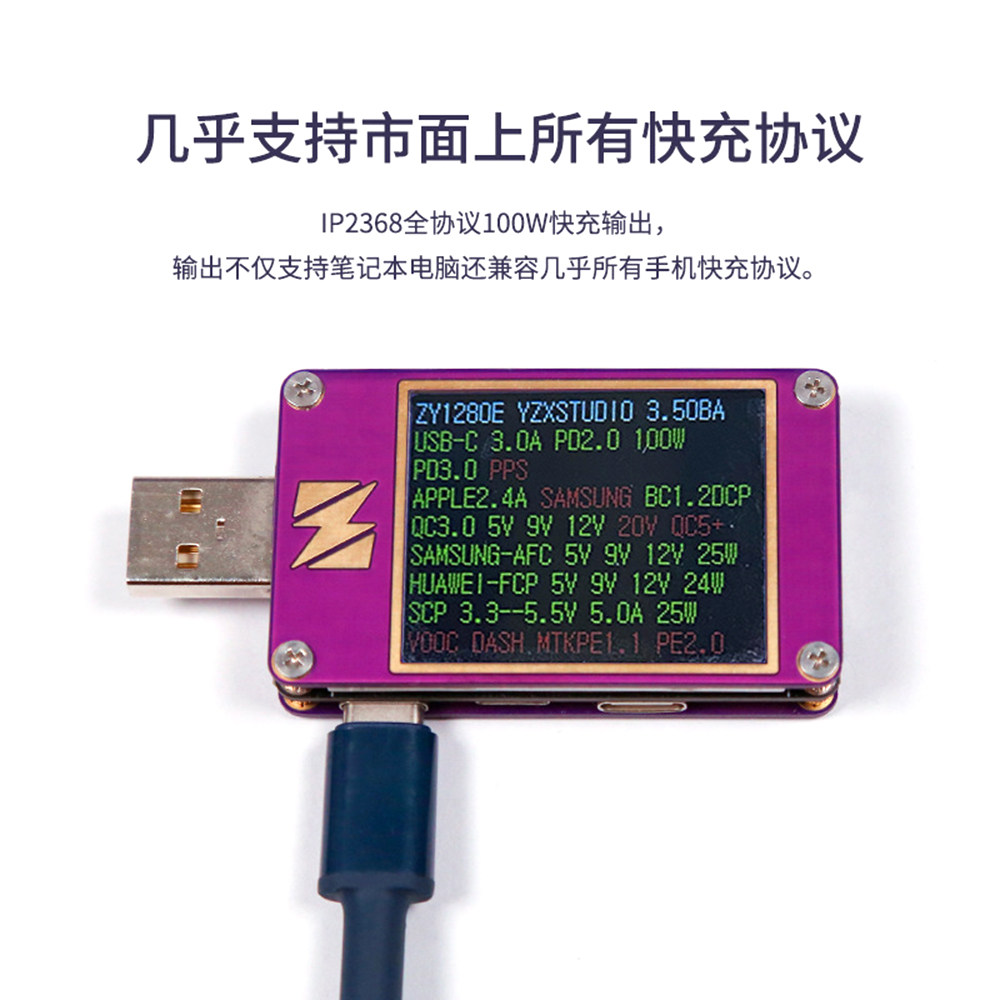

4. Практически все протоколы быстрого зарядки на рынке поддерживаются
5. IP2368 Полный протокол 100 Вт быстрая зарядка, выход не только поддерживает ноутбуки, но и поддерживает почти все протоколы быстрого зарядки мобильных телефонов и протоколов быстрого зарядки.
Параметры продукта:
Непрерывный рабочий ток: 18а
Напряжение за перезарядки: 4.235V±0.025V
Мгновенный ток: 30а
Напряжение выпуска перегрузки: 4.190.05V
Зарядное напряжение: 16,8-17V
Напряжение перегрузки: 2,8+0,08 В.
Зарядка тока: 1-10а
Напряжение выпуска перегрузки: 3,0+0,1 В
Сбалансированное начало напряжения: 4.190.05V
Информация о товаре:

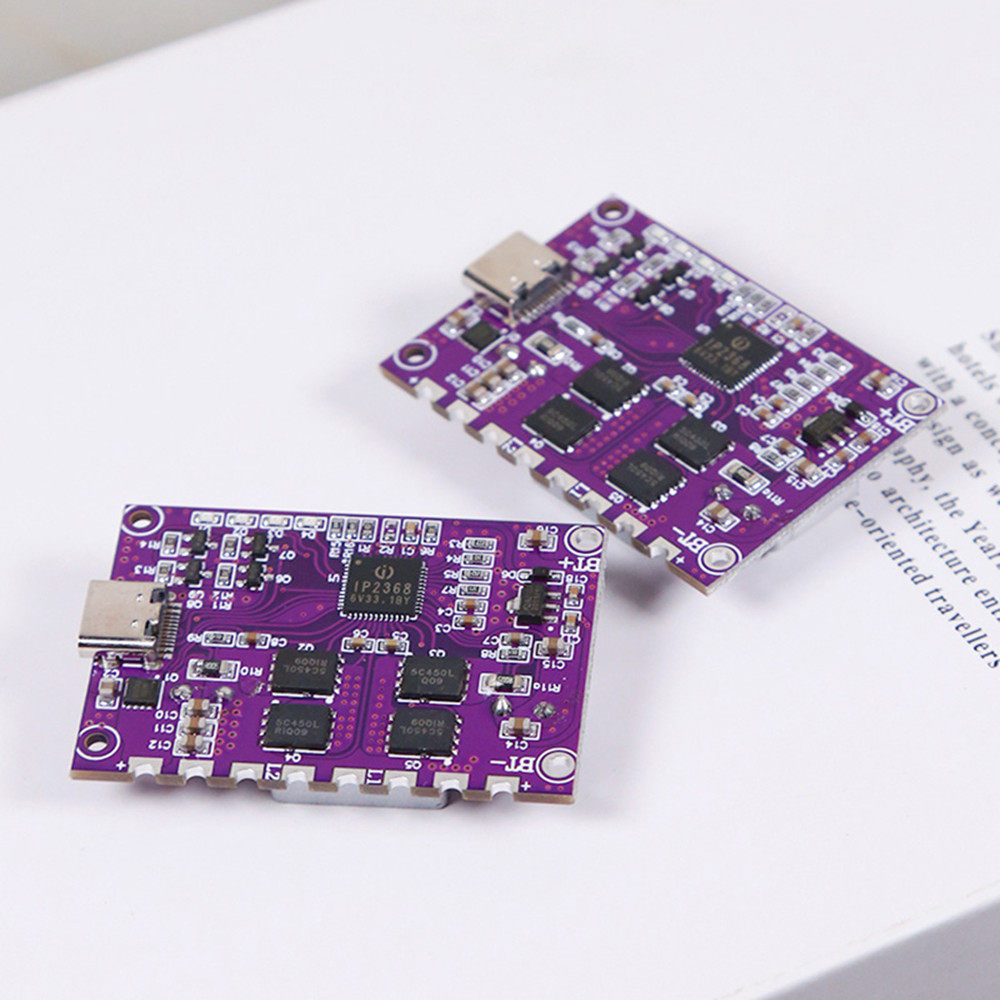

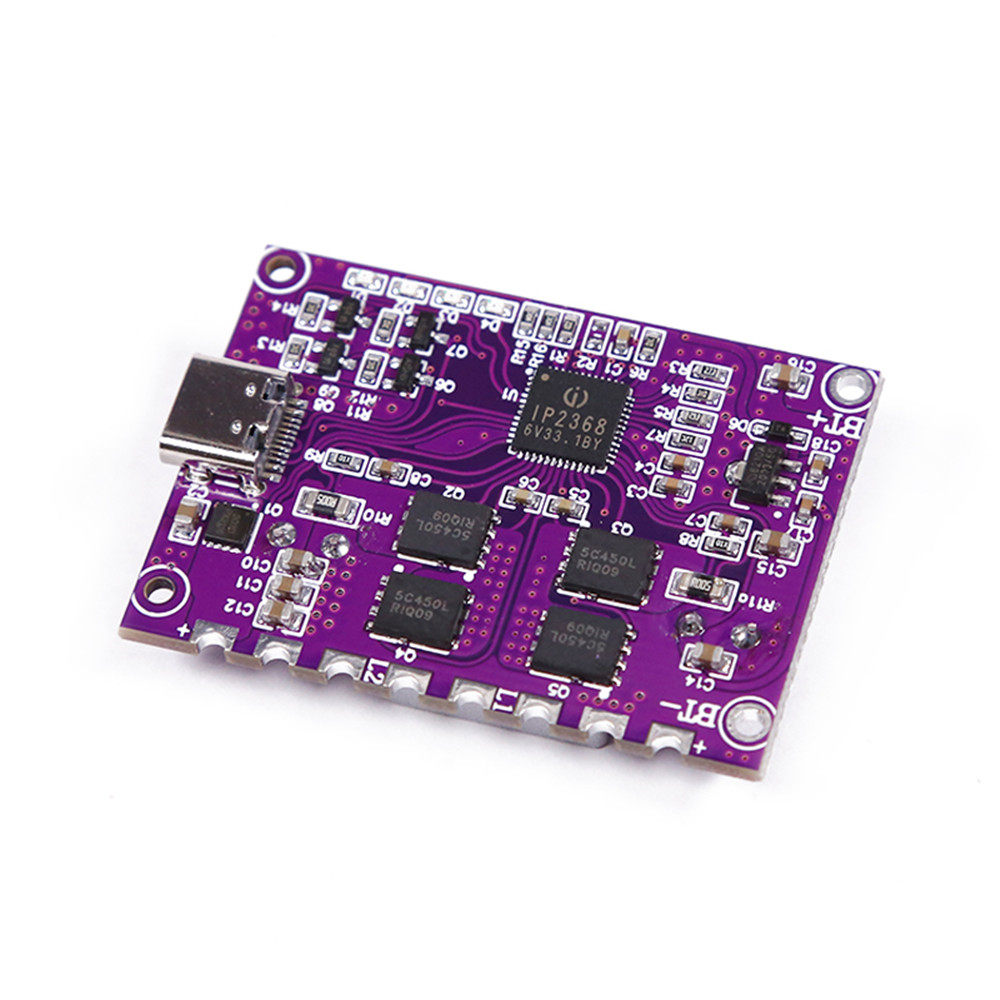

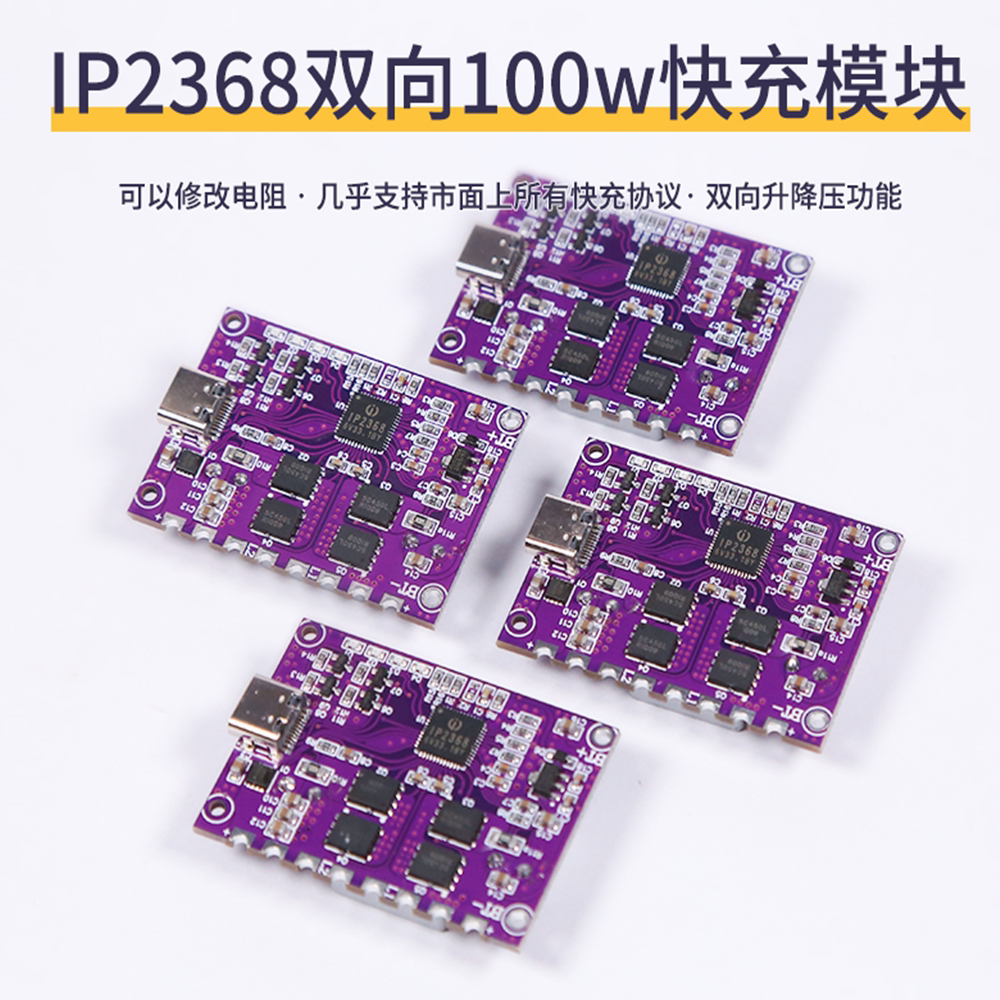

Название продукта: IP2368 Модуль быстрого зарядки 100 Вт.

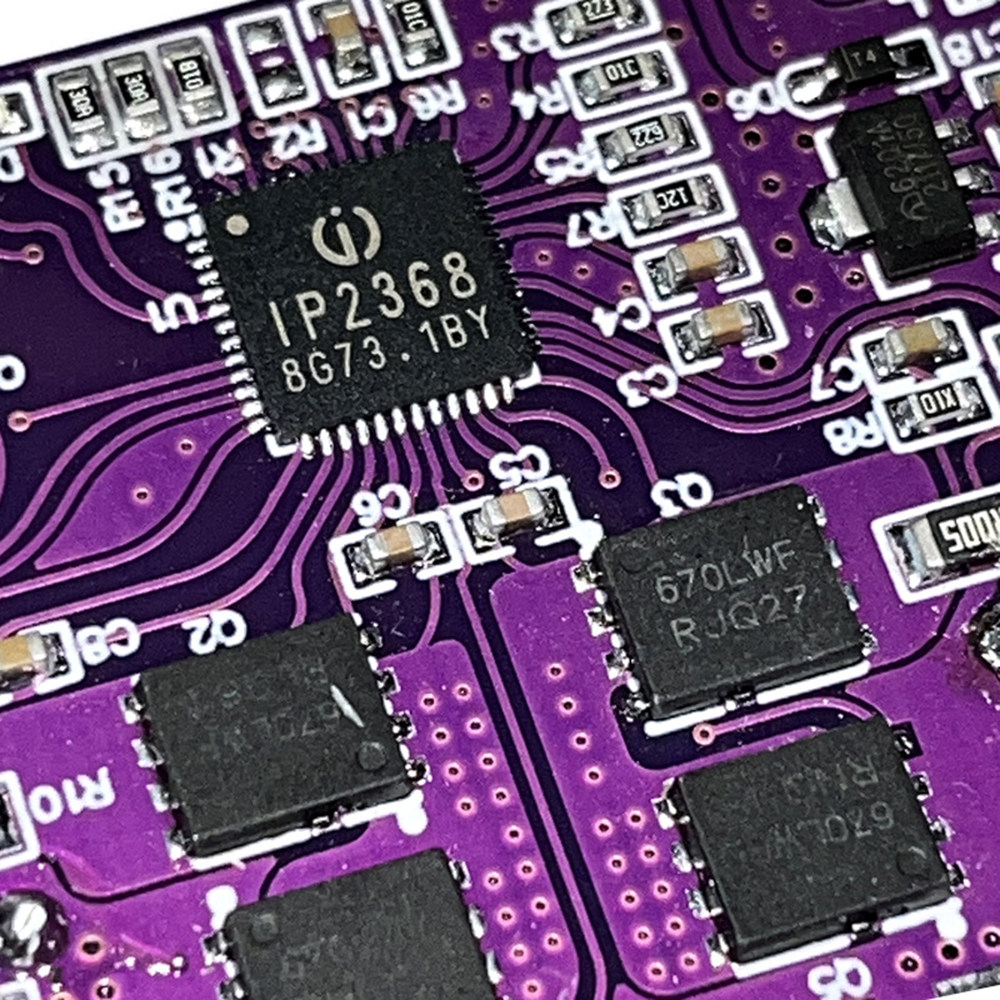

Основной IC управления продуктом: IP2368
Напряжение питания: 4 струнные литиевые батареи (сопротивление может быть изменено для поддержки 2-6 струнных литиевых батарей или аккумулятора с фосфатом железа), что требует емкости аккумулятора.>5A. Аккумулятор должен использоваться с защитной пластиной;
Центральное расстояние отверстия: 43,5*28,5 мм (4 отверстия - винты М2)
Меры предосторожности продукта:
Двухчастотный C -порт продукта может быть подключен только к однонаправленной приборе или зарядным устройствам, таким как зарядные головки, мобильные телефоны и другие электрические приборы.Модуль двухэтажного двухстороннего C -портального портала C -портала, связанного с двумя порталами C, может вызывать частые переключения между модулями и не может быть распознан, и тяжелый ущерб может быть сильно поврежден.

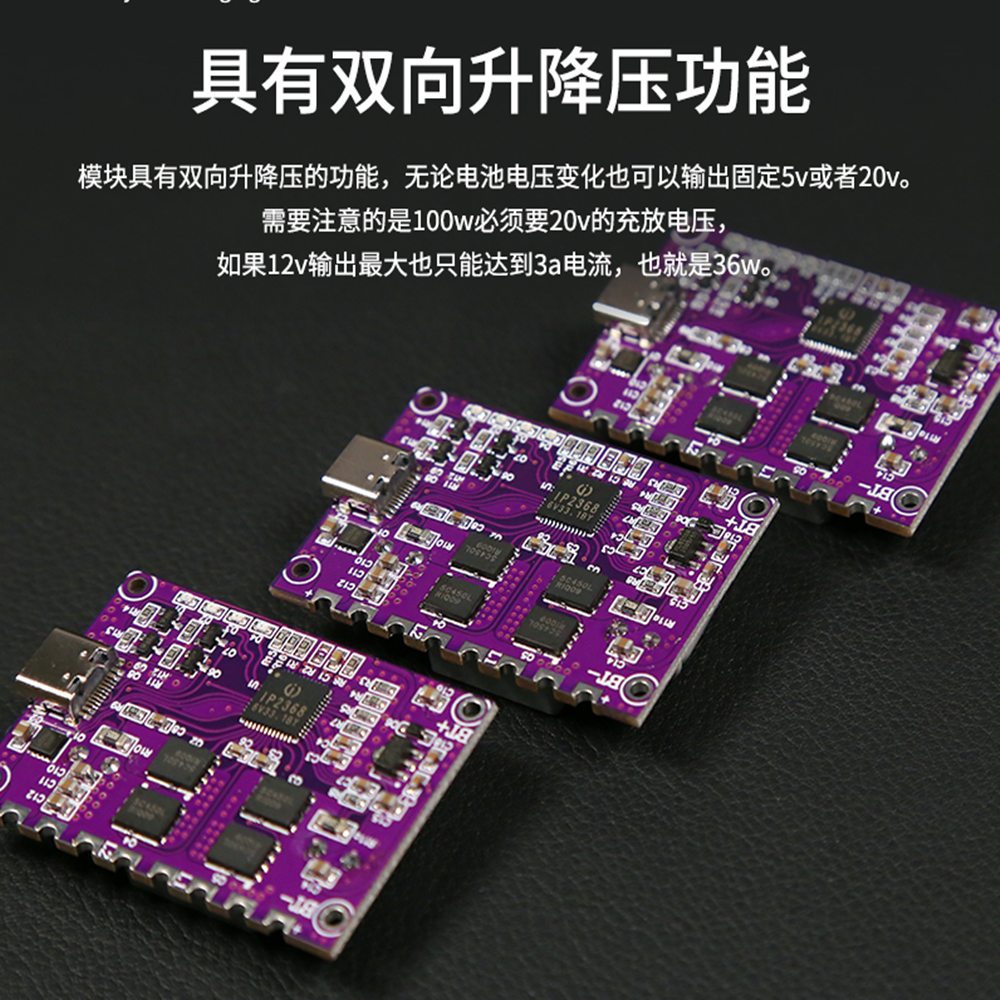

Модуль выполняет функцию двунаправленного шага и бакса, и может выходить фиксированное 5 В или 20 В, независимо от изменений напряжения батареи.Следует отметить, что 100W должно иметь напряжение заряда и разрядки 20 В. Если выход 12 В может достигать максимального тока 3А, то есть 36 Вт.
Изменить параметры батареи:

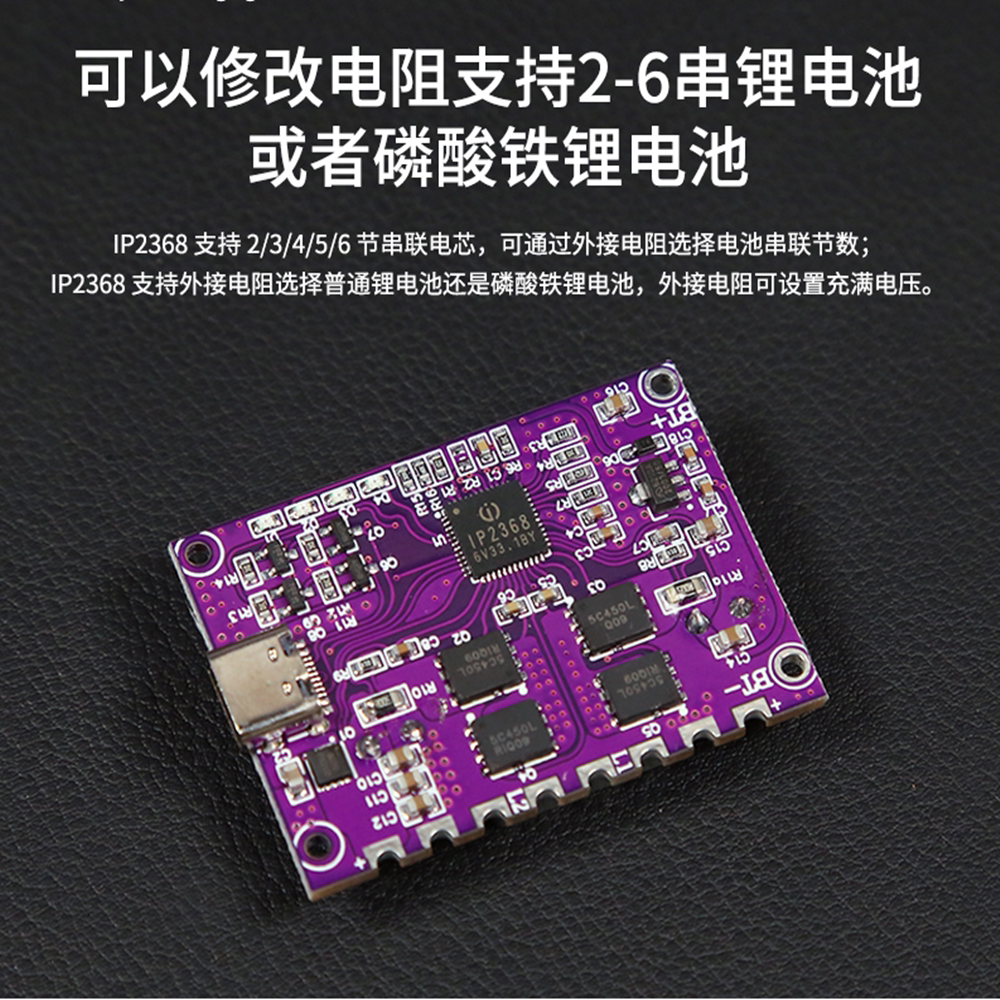

IP2368 поддерживает аккумуляторные ячейки серии 2/3/5/5, и количество ячеек серию может быть выбрано через внешние резисторы: IP2368 поддерживает внешние резисторы, чтобы выбрать обычные литиевые батареи или литий -фосфатные батареи. Внешний резистор может быть установлен на полное напряжение.Полное напряжение литийной батареи может быть установлено на: 4,15 В/4,2 В/4,3 В/4,35 В/4,4 В. Полное напряжение литиевых железных фосфатных батарей может быть установлено на: 3,5 В/3,55 В/3,6 В/3,65 В/3,7 В.

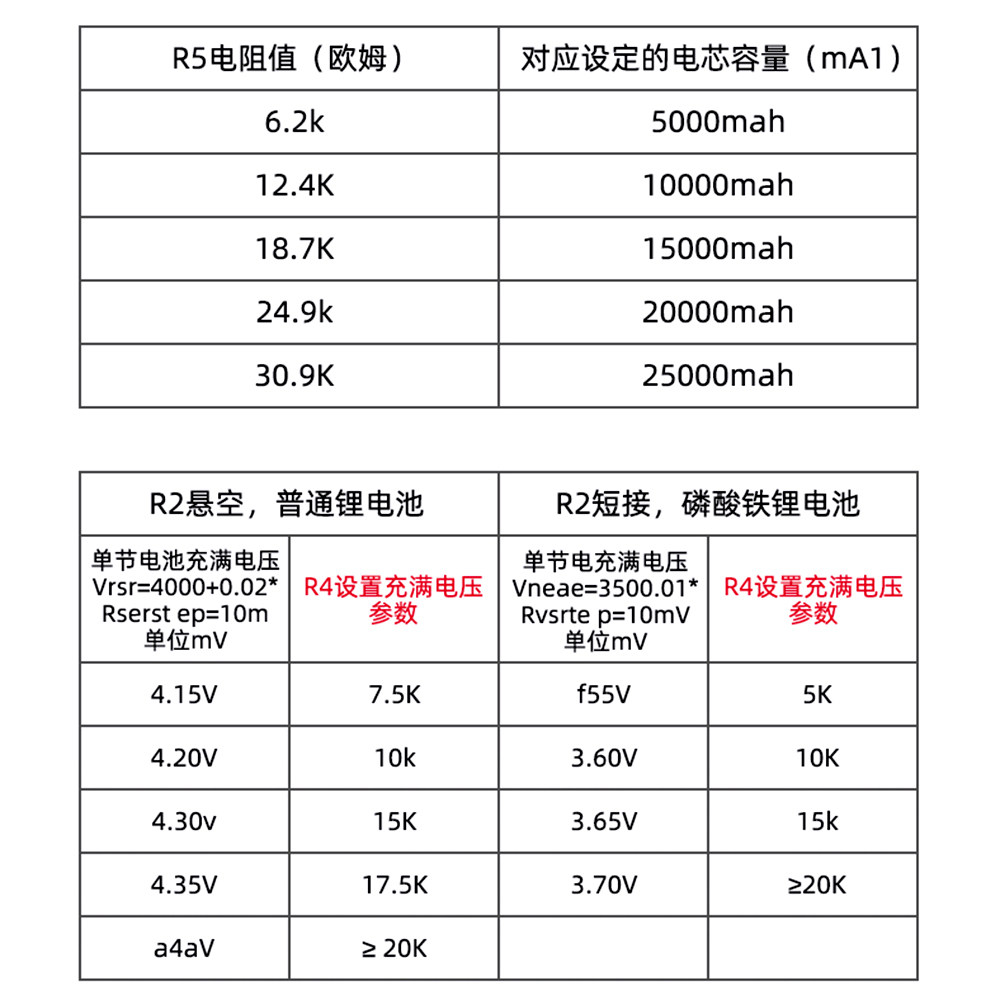

Конкретный метод модификации:
R2 Суспендированный = обычная литиевая батарея R2 Короткое соединение = литий -фосфатная батарея
R7 Устанавливает количество строк батареи: 6,2K = 2 строки 91K = 3 строки 13K = 4 строк 18K = 5 строк 27K = 6 строк
Список доставки:
Модуль x1
