Четырехбит -вращающийся электронный набор частота температуры.
Цена: 180-391руб. (¥8.5)
Артикул: 698755217929
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:深圳芯得利电子企业店
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.133руб.
¥0.4610руб.
¥0.062руб.
¥0.5612руб.

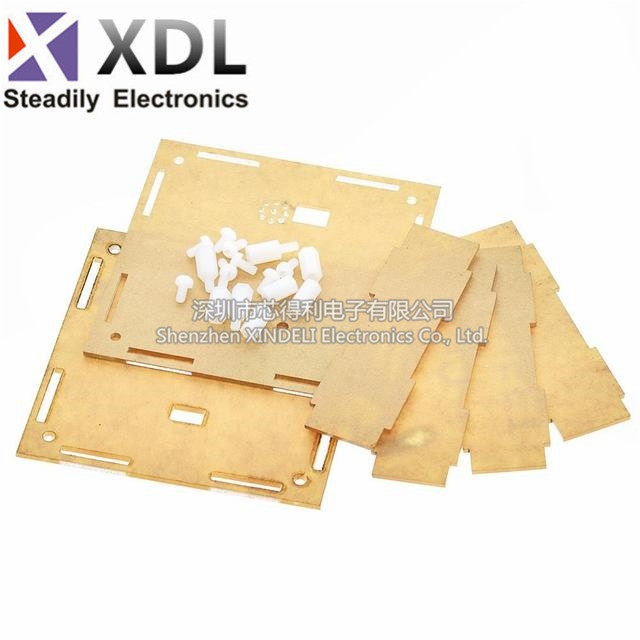

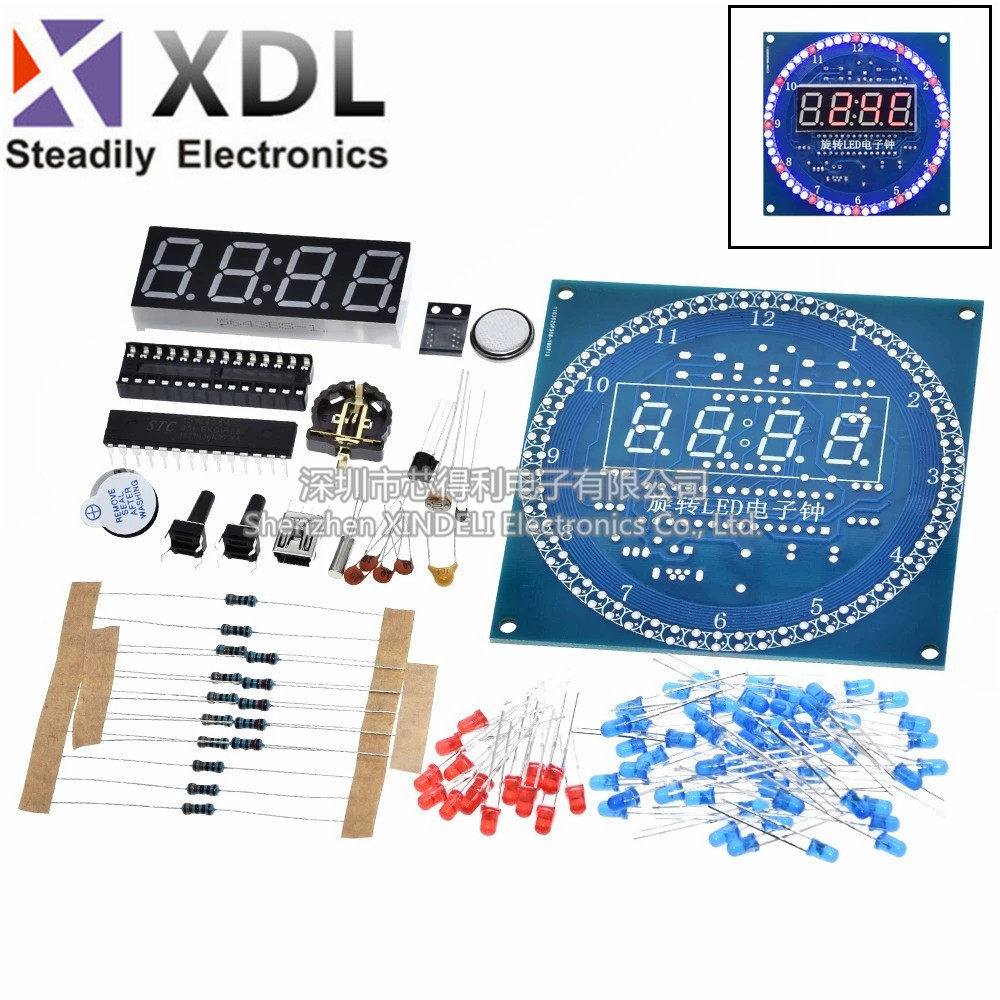

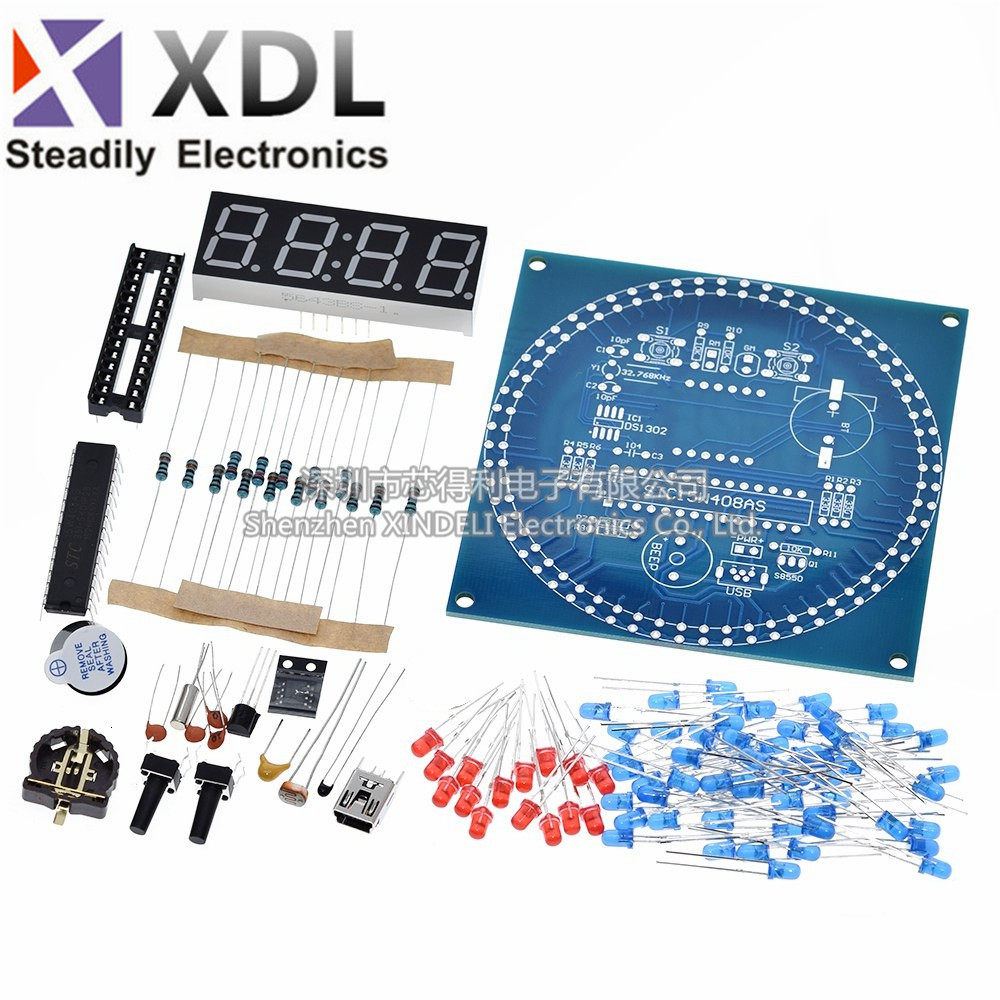

| Цвет: | DIY набор (исключая оболочку), Отдельная оболочка |

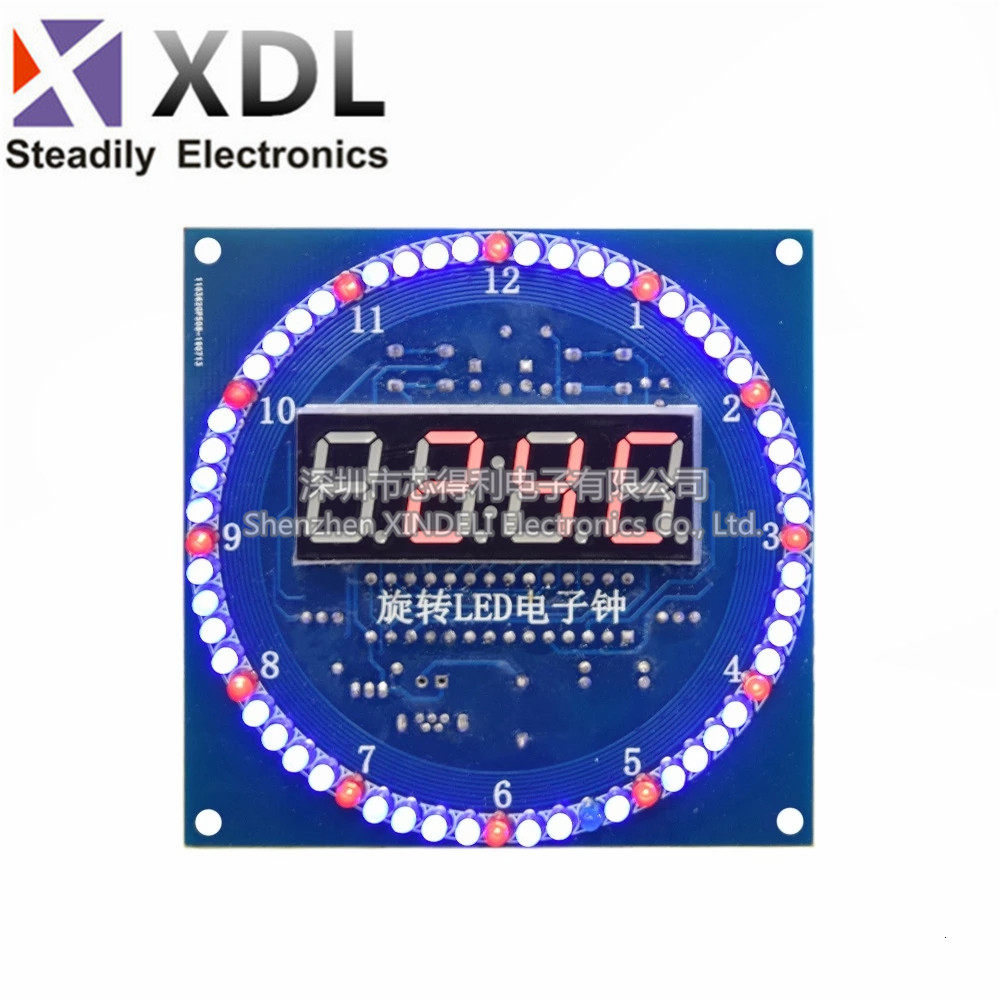

Повернуть LED Руководство по инструкции по электронным часами
Функции:Эти электронные часы используют проектирование принципа диплома цифровых труб и используют дизайн подключаемых компонентов, который имеет высокий уровень успешности производства.Содержит шесть
Это время анимации, которая эффективно и ярко отображает время и различные функции.LED Фонарик содержит четыре режима отображения в автономном режиме, эффект освещения
Фрукты очень декоративны и приносят хорошую эстетику в дом и эффект нажатия стола.Электронные часы используют чередующее время и температуру для отображения времени
Точно и имеет функцию времени ожидания с питанием.С помощью функции Allway Claim это можно включить и выключать.С функцией управления светом он может основываться на окружающей среде
Динамически отрегулируйте яркость.

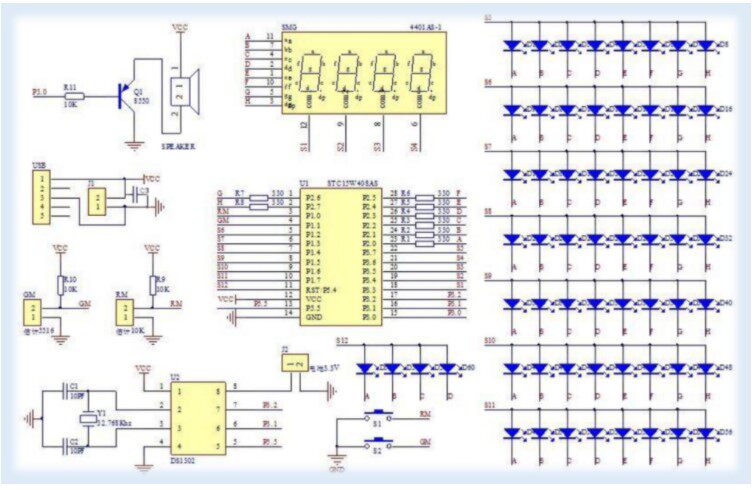

Принцип схемы:Использование микроконтроллера в качестве основного управления, DS1302 Чип для путешествий во времени обеспечивает точный источник часов во времени, в сочетании с цифровыми трубками
и LED Свет показывает конкретное значение времени.Кроме того, он объединяет элемент обнаружения интенсивности температуры, чтобы достичь его сопутствующей регулировки яркости и обнаружения температуры
Тестовая функция.Микроконтроллер управляет клавишами и необходимой функцией регулировки ввода ключей. Звук часов обрабатывается микроконтроллером, а затем звучит
Устройство выпуска.
Общая проблема:
1.Сварная последовательность неверна, рекомендуется сначала сварка LED Затем лампа припаяна к задней части, затем припаяет цифровая трубка и, наконец, вставляйте чип.
2.LED Обратите внимание на положительные и отрицательные столбы при использовании лампы, и положительные столбы, когда используется нога.
3.Чип -выемка и базовая выемка должны соответствовать зазорам, отмеченным на доске.

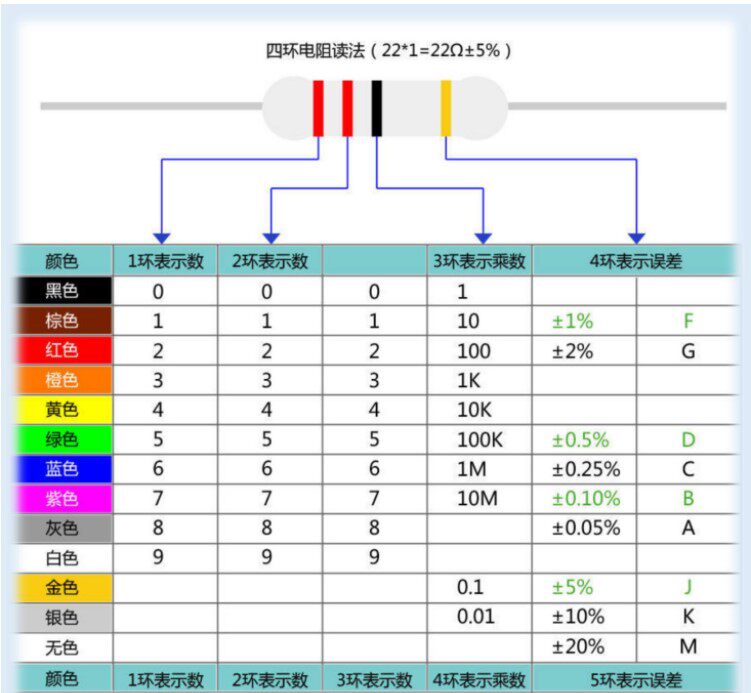

4.Обратите внимание на положительные и отрицательные полюсы зуммера, положительные полюсы длинных ног, и значение сопротивления должно быть таким же хорошим, как и доска.
Последовательная идентификация на.
5.Транзистор должен быть вставлен в той же форме, что и доска.
6.Обратите внимание на направление цифровой трубки, а десятичная точка находится внизу.
7.Обратите внимание на положительные и отрицательные полюсы для источника питания и поставьте напряжение постоянного тока для источника питания. 5VСущность
8.Проверьте явление сварки коротких замыканий и ложной сварки, что очень распространено.
9.Если дисплей ненормальный или время не уходит, удалите его DS1302 и кнопки
Батарея, затем подключите DS1302, без подключения батареи, снова включите
После нормальной работы надеть батарею.
10.Если отдельные огни не включены, проверьте сварку короткого замыкания огней, которые не включены и
Неверная сварка, проверьте это и измените свет, если он не зажигается.
11.Если у четырех цифровых труб есть тот же код сегмента, который всегда яркий и выделенный,
Некоторый LED Это также всегда яркое из -за определенного LED Электростатическое повреждение сварки
Это приводит к цифровой трубе, которая разделяет один штифт микроконтроллера с этой лампой
Сегментные коды и другие LED Затронут, решение состоит в том, чтобы переключиться на
Часы LED Полностью яркий режим, наблюдать 60 индивидуальный LEDКакой из них должен быть ярким
Это не ярко, это LED Если есть какие -либо проблемы, просто замените ее.
