Плата драйвера инвертора чистой синусоидальной волны EGS002 Модуль драйвера «EG8010 + IR2110»
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Этот магазин не поддерживает семь дней без причины для возвращения!
Скачать информацию: https://www.egmicro.com/chip- Center/4/EG8010/
Уведомление об обновлении версии: New Drive Poard использует независимо разработанную дисковую микросхему компании (GS2113S)

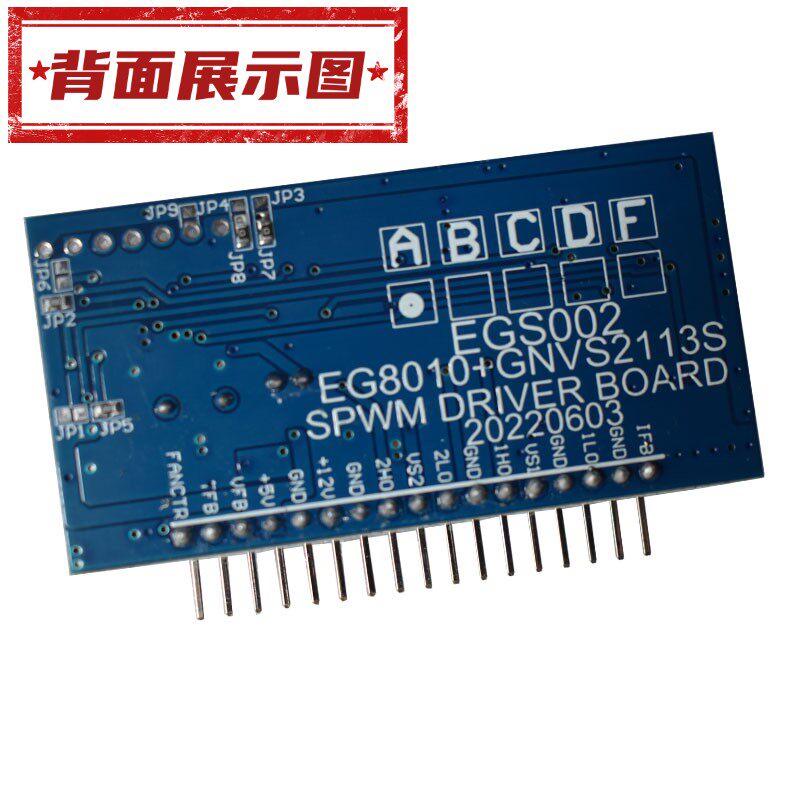

Посмотрите на картинку ниже для конкретных различий
Четыре типа, пожалуйста, выберите тот тип, который вы хотите, перед покупкой

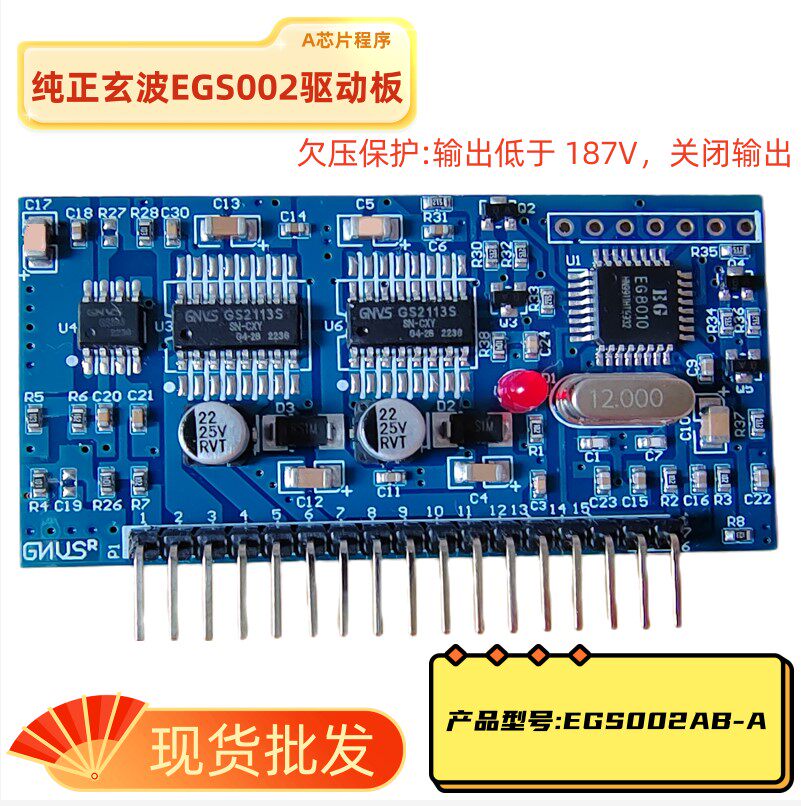

Защита от имполоскопа: выход ниже, чем 187V, выключите вывод
ЖК -тип: 1. Специальный ЖК -дисплей; 2. Обычный 128*32 LCD, (ЖК -дисплей необходимо приобрести отдельно). Нет проводки.
- У этого водителя есть ::
A: Игробильная защита+128*32 LCD
EG8010 Pure Constellation Disposter Special Chip
1. Описание продукта
EG8010-это цифровой, хорошо оборудованный самоконтролируемый чип-инвертор с чистым синусоидальной волной, который применяется к архитектуре трансформации мощности DC-DC-AC или архитектуре одностадийного трансформатора DC-AC, может реализовать кристаллический генератор 12 МГц, может реализовать Специальный чип чистого чипа чистого инвертора Sanga Wave 50 Гц или 60 Гц с высокой точностью и гармоническими волнами искажения.Чип использует процесс CMOS, который интегрирует внутренние функции, такие как генератор SPWM SINE, цепь времени управления временем мертвой зоны, умножение коэффициента амплитуды, схема мягкого запуска, цепь защиты, интерфейс последовательной связи RS232 и 12832 модуль последовательного ЖК -привода.
2. Характеристики продукта
* 5 В единичный источник питания питания
* Настройка точки 4 вида выходной частоты чистой синатной волны: 50 Гц чистая волна санга, фиксированная частота, 60 Гц чисто санга-волна, фиксированная частота 0-100 Гц. Частота чистого положительной волны может быть отрегулирована 0-400 Гц.
* Метод одиночной полярности и биполярной модуляции
* Поставляется с управлением мертвой зоной, PIN -контактом 4 вида мертвых зон Время: 300NS Мертвая зона Время 500NS МЕРТА Зона 1.0US DEAD Зона 1,5US Dead Tree Time Time
* Внешний кристаллический генератор 12 МГц
* Частота носителей SWM 23,4 кГц
* Напряжение, ток, обратная связь с температурой реальной обработки времени
* Чрезмерное давление, под давлением, перегруз
* Время отклика режима розового настройки 1s 1s
* Выходное напряжение, частота и другие параметры, частота и другие параметры
* Внешний последовательный порт 128* 32 Модуль отображения ЖК -дисплея. Напряжение, частота, температура и ток инвертора отображают инвертор
* Согласно приложению клиента, компания Microelectronics Yijing обеспечивает изменение соответствующих функций или параметров
3. Поле приложения
* Инвертор с одним чистым сисян
* Инвертор производства фотоэлектрической формы электроэнергии
* Инвертор производства ветроэнергетики
* Система UPS невозвратного источника питания
* Система цифровых генераторов
* Среднечастотный источник питания
* Контроллер скорости однофазного двигателя регулирует
* Одиночный инвертор
* Снуары
* Регулятор давления в волне грешней
* Синусоидальный генератор
Для получения дополнительной информации см. Веб -сайт компании: www.egmicro.com
Принципиальная диаграмма Описание:
