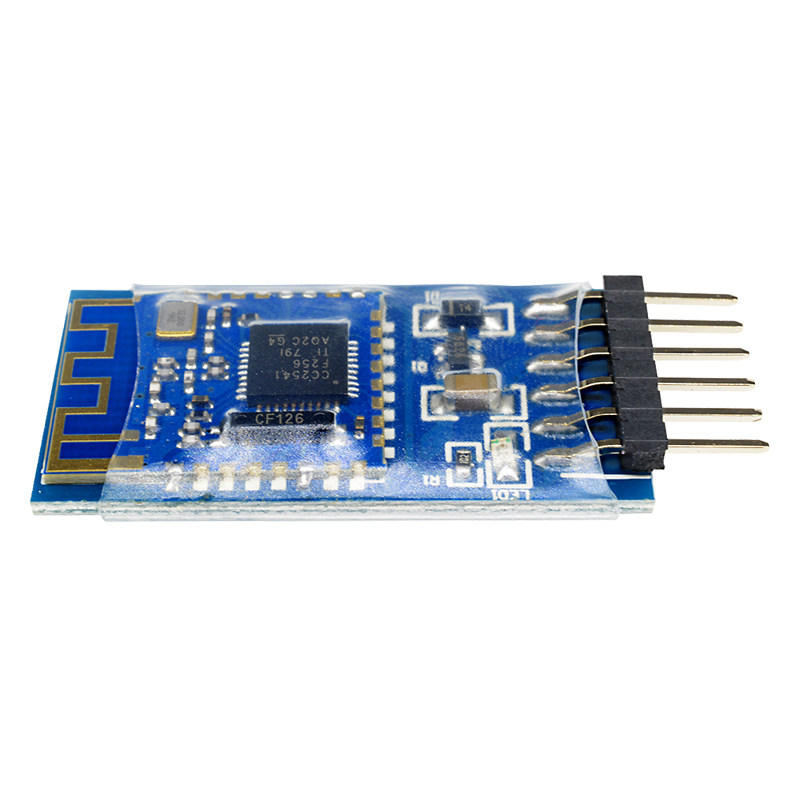

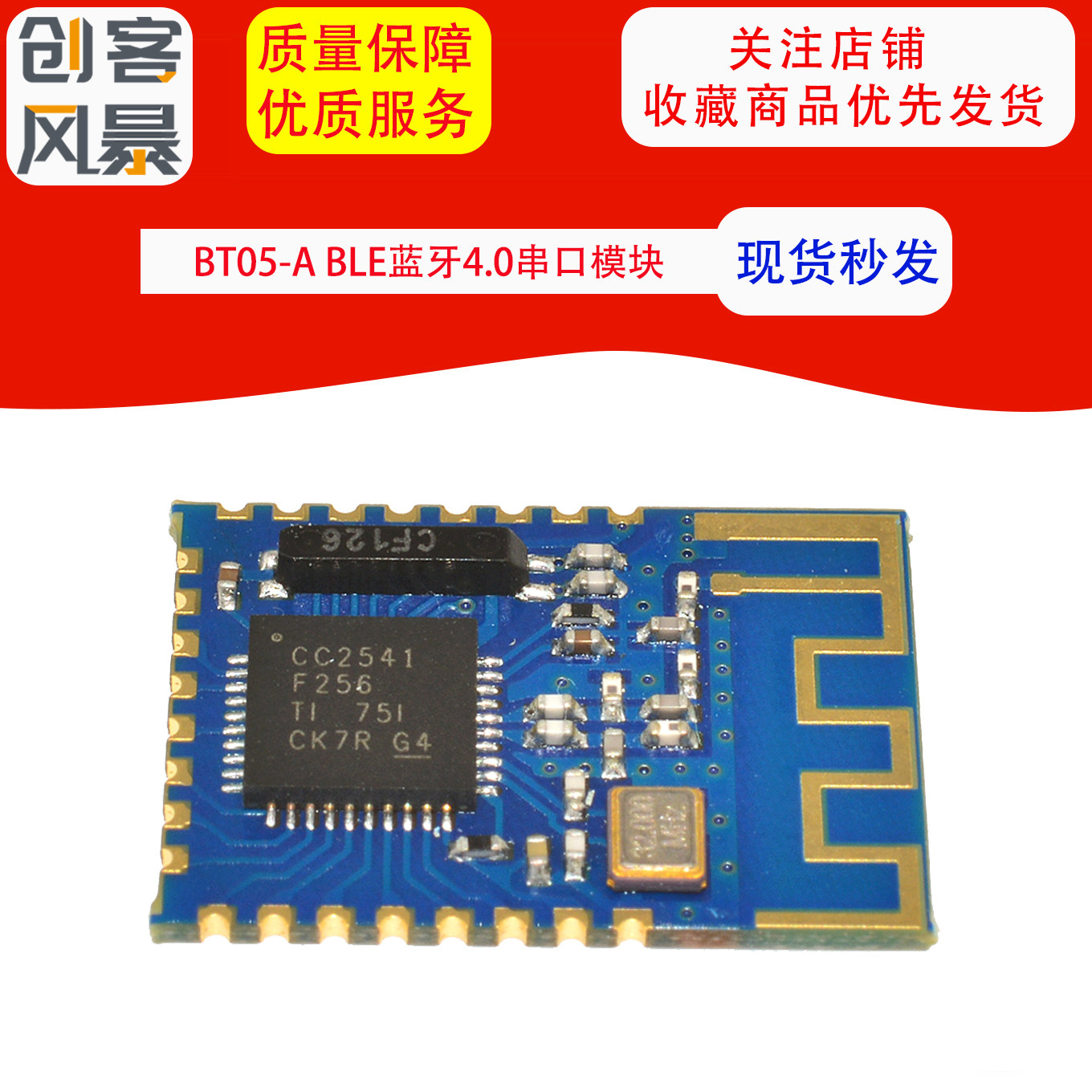

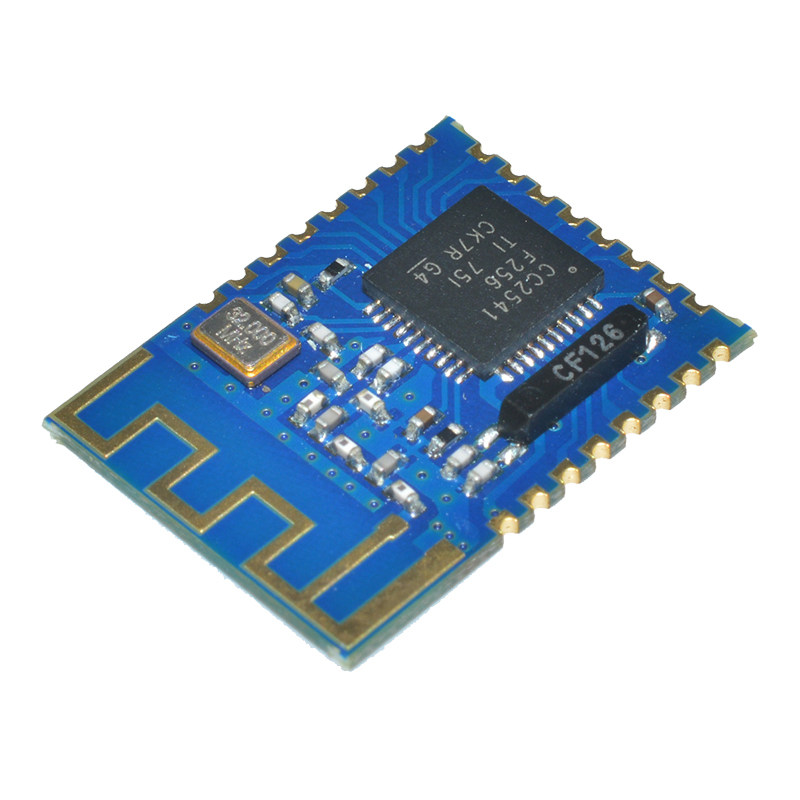

BT05-A BLE BLUETOOTH 4.0 Владелец модуля последовательного порта CC2541 IBEACON Заменить HM-11
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Модуль Bluetooth 4.0 JDY-10, Модуль Bluetooth 4.0 JDY-08 с опорной пластиной, Bluetooth 4.0 Модуль JDY-08 |
Описание продукта:
Прозрачный модуль JDY-08 основан на стандарте протокола Bluetooth 4.0, диапазона рабочих частот составляет 2,4 ГГц, метод модуляции-GFSK, максимальная мощность передачи составляет 0 дБ, а максимальное расстояние составляет 80 метров. Соответствующие пароли и другие инструкции являются гибкими и гибкими.
Bluetooth Полный набор информации о диске скачать: https: //pan.baidu.com/s/1i4tihtf
Функции:
1: передача WeChat (поддерживает протокол AIRSYNC для WeChat H5 или коммуникации заводского сервера, включая анализ данных и трансивера с длинным пакетом)
2: Приложение прозрачное (поддерживает Android, передачу данных iOS)
3: режим ibeacon
4: Режим датчика (температура, влажность и другие приложения для сбора данных датчиков)
5: прозрачный режим хоста (передача данных между прикладными модулями, хостом и связи станции)
6: режим наблюдения за хостом (датчик применения, позиционирование в помещении)
7: Режим ШИМ (для скорости двигателя, регулировки яркости светодиодного света)
8: режим IO (подходит для реле управления мобильным телефоном или выключения)
9: Внутренние приложения (применение диапазона реализации данных IBEACON)
Технические параметры:
1: скорость связи 3K байт/секунд
2: приложение поддерживает 1024bytes через последовательный порт, чтобы написать
3: Эффективное расстояние связи 15 ~ 30 метров
4: Поддержка ноги PWRC для контроля сна
5: поддержка отключения управления портом ввода
Описание двух -писков
PIN -код диска: используется для активного отключения соединения Bluetooth (по умолчанию высокое значение по умолчанию, низкое открытие)
PWRC PIN: используется для пробуждения сна (по умолчанию состояние сна), вы можете отправить команду AT с помощью этого PIN
PIN -контакт VCC: для пинтов модуля диапазон напряжений питания составляет от 3,6 В.
GND PIN: сайт питания
PIN -штифт TXD: серийный выходной штифт
PIN RXD: последовательный входной штифт
Проводка
Рисунок показывает проводку при передаче.
В команде
JDY-08-многофункциональный модуль, в инструкциях, пожалуйста, внимательно прочитайте стандартное руководство по модулю JDY-08
